Material ShapeableImageView 使用详解

Material Design 系列

1. Material Design UI方案使用讲解
2. Material TextInputLayout使用详解
3. Material ShapeableImageView 使用详解

博客创建时间：2022.08.23
博客更新时间：2023.05.07

以Android studio build=7.0.0，SDKVersion 31来分析讲解。如图文和网上其他资料不一致，可能是别的资料版本较低而已。

---

前言

继承自ImageView，可以为image添加描边大小、颜色，以及圆角、裁切等，这得益于它新增了一个属性shapeAppearance，具体实现在ShapeAppearanceModel，可以通过style来配置，也可以通过代码实现。

属性&方法

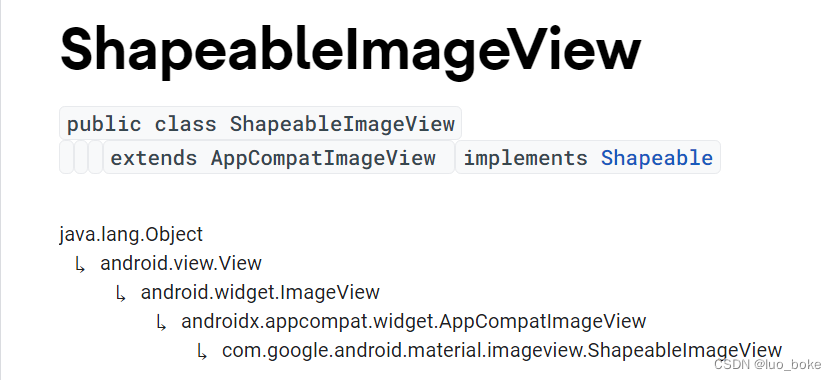

首先可以看出它是继承于AppCompatImageView的，它的特性设置一般保存在ShapeAppearanceModel中。实际它的属性值都是保存在ShapeAppearanceModel中的。

属性	说明	参数及含义
shapeAppearance	ShapeableImageView的形状外观样式
shapeAppearanceOverlay	ShapeableImageView的形状外观叠加样式
strokeColor	描边颜色
strokeWidth	描边宽度
cornerFamily	四个角shape属性/样式	-rounded： 圆角0、-cut： 切角1
cornerSize	四个角弧度	可以是具体DP,也可以是%,以控件高为准
cornerFamilyTopLeft	左上shape属性/样式	-rounded： 圆角0、-cut： 切角1
cornerFamilyTopRight	右上shape属性/样式	-rounded： 圆角0、-cut： 切角1
cornerFamilyBottomRight	右下shape属性/样式	-rounded： 圆角0、-cut： 切角1
cornerFamilyBottomLeft	左下shape属性/样式	-rounded： 圆角0、-cut： 切角1
cornerSizeTopLeft	左上弧度
cornerSizeTopRight	右上弧度
cornerSizeBottomRight	右下弧度
cornerSizeBottomLeft	左下弧度

---

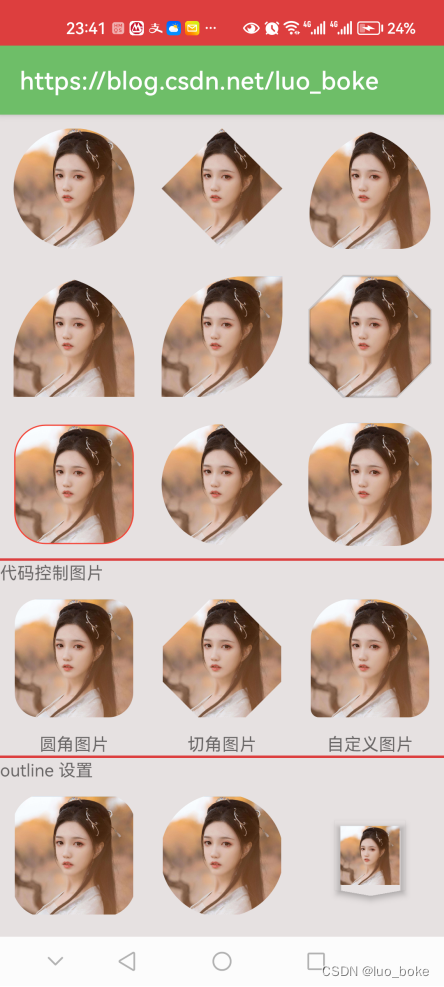

样式控制

ShapeableImageView 的样式只要由shapeAppearanceOverlay或shapeAppearance控制。

ShapeableImageView本质是通过ViewOutlineProvider实现剪裁的。ViewOutlineProvider的效率比传统的Xfermode进行剪裁的方式高很多。

        <!-- 圆角图片 -->
        <!-- shapeAppearanceOverlay或shapeAppearance 加载style -->
        <!-- strokeColo描边颜色 -->
        <!-- strokeWidth描边宽度 -->
        <com.google.android.material.imageview.ShapeableImageView
        android:id="@+id/image1"
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:padding="1dp"
        android:src="@mipmap/home3"
        app:shapeAppearanceOverlay="@style/roundedCornerImageStyle"
        app:strokeColor="#F44336"
        app:strokeWidth="2dp" />

1. 圆形图

    <!-- 圆形图片 -->
    <style name="circleImageStyle">
        <item name="cornerFamily">rounded</item>
        <item name="cornerSize">50%</item>
    </style>

2、 菱形

  <!-- 菱形图片 -->
    <style name="diamondImageStyle">
        <item name="cornerFamily">cut</item>
        <item name="cornerSize">50%</item>
    </style>

3. 水滴形

    <!-- 水滴 -->
    <style name="waterImageStyle">
        <item name="cornerFamilyBottomLeft">rounded</item>
        <item name="cornerFamilyBottomRight">rounded</item>
        <item name="cornerFamilyTopLeft">rounded</item>
        <item name="cornerFamilyTopRight">rounded</item>
        <item name="cornerSizeBottomLeft">25dp</item>
        <item name="cornerSizeBottomRight">25dp</item>
        <item name="cornerSizeTopLeft">70%</item>
        <item name="cornerSizeTopRight">70%</item>
    </style>

4. 火箭头

    <!-- 火箭头图片 -->
    <style name="rocketImageStyle">
        <item name="cornerFamilyTopLeft">rounded</item>
        <item name="cornerFamilyTopRight">rounded</item>
        <item name="cornerSizeTopLeft">70%</item>
        <item name="cornerSizeTopRight">70%</item>
    </style>

5. 叶子形

    <!-- 叶子图片 -->
    <style name="leafImageStyle">
        <item name="cornerFamilyTopLeft">rounded</item>
        <item name="cornerFamilyBottomRight">rounded</item>
        <item name="cornerSizeTopLeft">70%</item>
        <item name="cornerSizeBottomRight">70%</item>
    </style>

6. 八角形

    <!-- 切角图片 -->
    <style name="cutImageStyle">
        <item name="cornerFamily">cut</item>
        <item name="cornerSize">28%</item>
    </style>

7. 圆角

    <!-- 圆角图片 -->
    <style name="roundedCornerImageStyle">
        <item name="cornerFamily">rounded</item>
        <!--  可以是具体的Dp-->
          <item name="cornerSize">25dp</item>
        <!--  也可以是%,以高为基准-->
<!--        <item name="cornerSize">15%</item>-->
    </style>

8. tip形

    <!-- tip图片 -->
    <style name="tipImageStyle">
        <item name="cornerFamilyTopLeft">rounded</item>
        <item name="cornerSizeTopLeft">50%</item>
        <item name="cornerFamilyBottomLeft">rounded</item>
        <item name="cornerSizeBottomLeft">50%</item>

        <item name="cornerFamilyTopRight">cut</item>
        <item name="cornerSizeTopRight">50%</item>
        <item name="cornerFamilyBottomRight">cut</item>
        <item name="cornerSizeBottomRight">50%</item>
    </style>

    <!--ShapeableImageView 半圆 -->
    <style name="SemicircleStyle">
        <item name="cornerFamily">rounded</item>
        <item name="cornerSizeTopLeft">50%</item>
        <item name="cornerSizeTopRight">50%</item>
    </style>

    <!--ShapeableImageView 六边形 -->
    <style name="HexagonStyle">
        <item name="cornerFamily">cut</item>
        <item name="cornerSizeTopLeft">50%</item>
        <item name="cornerSizeTopRight">50%</item>
        <item name="cornerSizeBottomLeft">50%</item>
        <item name="cornerSizeBottomRight">50%</item>
    </style>

9.代码控制

  mBinding.roundedImage.shapeAppearanceModel = ShapeAppearanceModel.builder()
            .setAllCorners(CornerFamily.ROUNDED, 60f)// 设置圆角
                .build()
        mBinding.cutImage.shapeAppearanceModel = ShapeAppearanceModel.builder()
                .setTopLeftCorner(CornerFamily.CUT, RelativeCornerSize(0.4f))//设置指定方向圆角
                .setTopRightCorner(CornerFamily.CUT, RelativeCornerSize(0.4f))//设置指定方向圆角
                .setBottomRightCorner(CornerFamily.CUT, RelativeCornerSize(0.3f))//设置指定方向圆角
                .setBottomLeftCorner(CornerFamily.CUT, RelativeCornerSize(0.3f))//设置指定方向圆角
                .build()


        mBinding.randomImage.shapeAppearanceModel = ShapeAppearanceModel.builder()
            .setAllCornerSizes(ShapeAppearanceModel.PILL)
            .setTopLeftCornerSize(100f)//设置指定方向圆角大小
            .setTopRightCornerSize(RelativeCornerSize(0.5f))//设置指定方向圆角大小
            .setBottomLeftCornerSize(20f)//设置指定方向圆角大小
            .setBottomRightCornerSize(AbsoluteCornerSize(50f))//设置指定方向圆角大小
            .build()


        //绘制圆角
        mBinding.roundedImage1.apply {
            outlineProvider = object : ViewOutlineProvider() {
                override fun getOutline(view: View, outline: Outline) {
                    outline.setRoundRect(0, 0, view.width, view.height, 80f)
                }
            }
            clipToOutline = true
        }
        //绘制圆形
        mBinding.cutImage2.apply {
            outlineProvider = object : ViewOutlineProvider() {
                override fun getOutline(view: View, outline: Outline) {
                    outline.setOval(0, 0, view.width, view.width)
                }
            }
            clipToOutline = true
        }

        mBinding.randomImage2.apply {
            outlineProvider = object : ViewOutlineProvider() {
                override fun getOutline(view: View, outline: Outline) {
                    view.elevation = 10F
                    val gap = 20F
                    val path = Path()
                    path.moveTo(-gap, -gap)
                    path.lineTo(-gap, view.measuredHeight.toFloat() + gap) //左下点
                    path.lineTo(
                        (view.measuredWidth / 2).toFloat(),
                        (view.measuredHeight + 50).toFloat()
                    )
                    path.lineTo(
                        view.measuredWidth.toFloat() + gap,
                        view.measuredHeight.toFloat() + gap
                    )
                    path.lineTo(view.measuredWidth.toFloat() + gap, -gap) //右上点
                    path.close()
                    outline.setConvexPath(path)
                    view.scaleX = 0.5F
                    view.scaleY = 0.5F
                }
            }
        }

---

关于Stroke

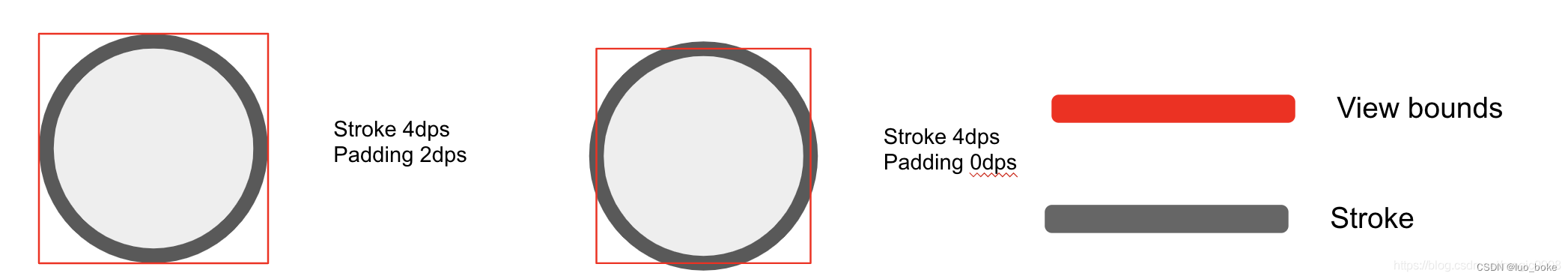

ShapeableImageView指定strokeWidth描边的时候，其描边会被覆盖掉一半，如strokeWidth=4dp，上下左右会被覆盖，实际的效果是只有2dp被显示。

ShapeableImageView指定strokeWidth描边的时候，没有设置padding，那笔画可能一半看不见，需要设置padding, 设置描边的时候，需要添加padding属性，padding的值为strokeWidth的一半。

---

总结

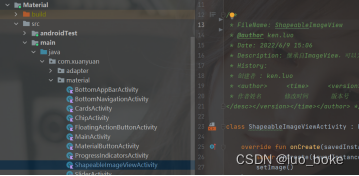

有兴趣可以查看源码源码Demo：https://gitee.com/luofaxin/CodeAanalysis.git

---
