基于PLECS平台搭建的单相九电平级联NPC逆变器模块，输入250V直流，输出交流幅值1000V，适用于电阻负载，【技术分享】单相九电平级联NPC逆变器模块实现及性能分析 - PLECS平台与MATL

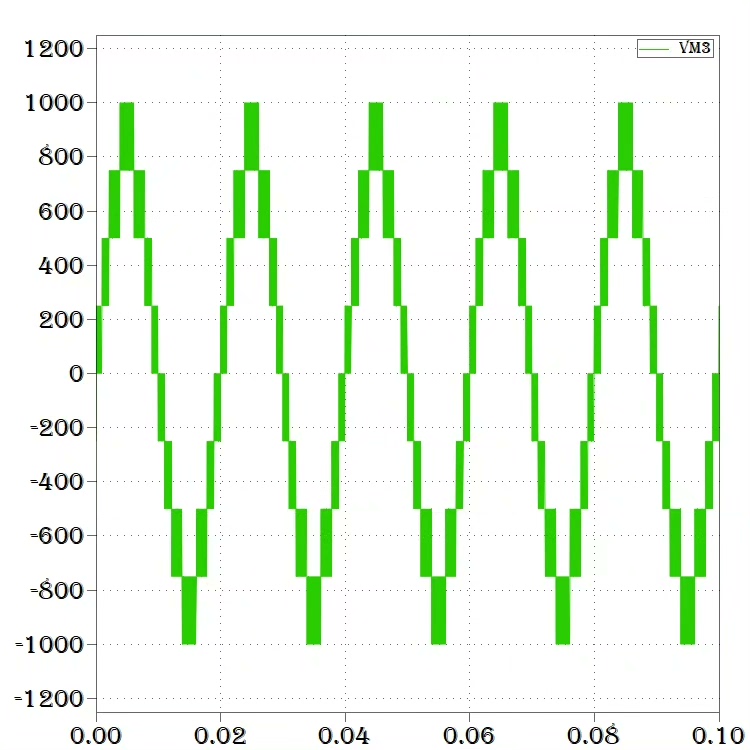

单相九电平级联NPC逆变器模块，输入250V直流，输出交流幅值1000V，电阻负载。
PLECS平台搭建，MATLAB/simulink也可实现。

ID:7230713619068929

BW小火锅

在电力系统中，逆变器是一种将直流电转换为交流电的设备。而在逆变器的设计和应用中，多电平逆变器模块作为一种新型的逆变器模式，在提高电能质量和降低谐波污染方面具有诸多优势。其中，单相九电平级联NPC逆变器模块作为一种常见的多电平逆变器模块，具有输入250V直流电，输出交流幅值1000V，电阻负载的特点。

为了实现这种逆变器模块的设计和研究，可采用PLECS平台搭建或MATLAB Simulink进行模拟与实现。

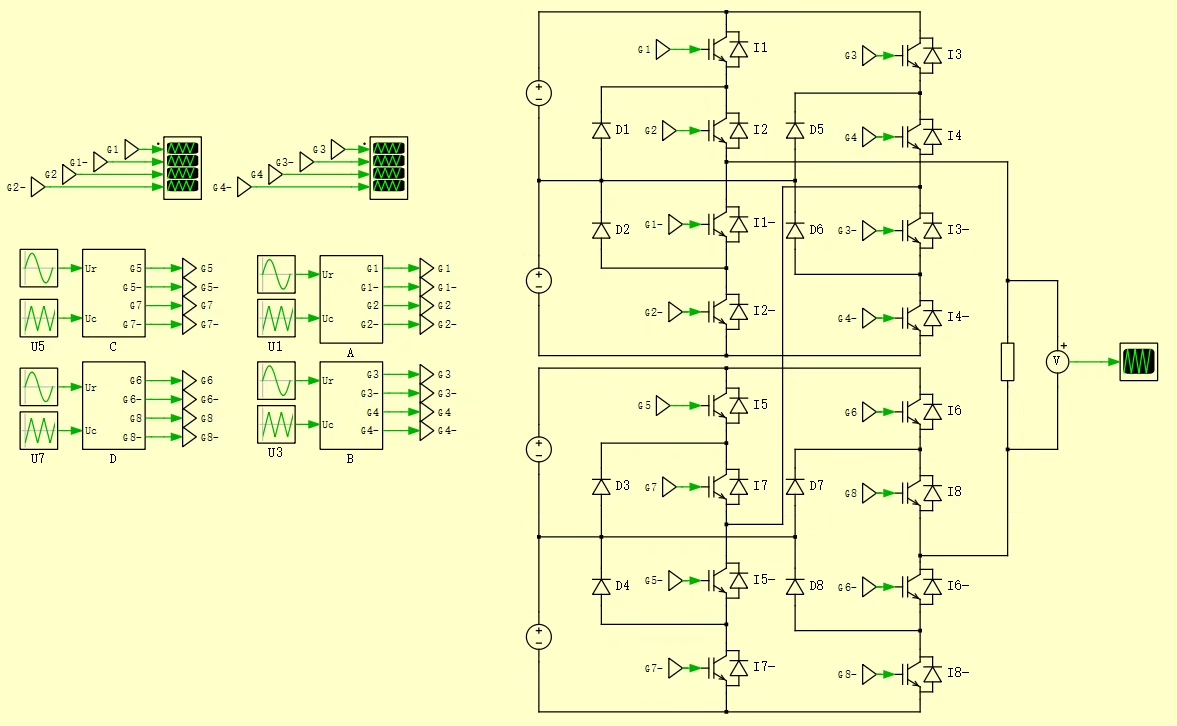

在PLECS平台上搭建单相九电平级联NPC逆变器模块的仿真模型是一种有效的方法。PLECS是一款基于物理模型的电力电子系统仿真工具，它能够对电力系统中的各种电子设备进行建模、仿真和分析。通过PLECS的便捷操作界面，我们可以方便地建立逆变器模块的电路拓扑结构，并设置输入和输出参数。在建模过程中，我们需要考虑逆变器模块中各个电平的电路连接和控制策略，以及相关元器件的参数选择和设计。通过PLECS平台的仿真分析，我们可以评估逆变器模块在不同工况下的性能和稳定性，并对其进行优化和改进。

除了PLECS平台，MATLAB Simulink也是一种常用的逆变器建模和仿真工具。MATLAB Simulink是一款基于图形化编程环境的系统级仿真软件，它提供了丰富的电力电子元件库和仿真工具，可用于建立逆变器模块的数学模型和仿真分析。在Simulink中，我们可以通过组合各种电力电子元件，建立逆变器模块的电路结构，并设置输入和输出参数。同时，Simulink还提供了丰富的信号处理和控制算法，可用于逆变器模块的控制策略设计和优化。通过Simulink的仿真分析，我们可以研究逆变器模块在不同工况下的运行特性，并对其性能进行评估和改进。

总之，单相九电平级联NPC逆变器模块在电力系统中具有广泛的应用前景。通过PLECS平台搭建或MATLAB Simulink实现其仿真模型，可以为逆变器的设计和研究提供有效的工具和方法。通过对逆变器模块的建模、仿真和分析，可以评估其在不同工况下的性能和稳定性，并对其进行优化和改进。这将对提高逆变器的电能质量和降低谐波污染有着重要的意义，推动电力系统的可靠性和稳定性发展。

【相关代码,程序地址】：http://fansik.cn/713619068929.html
