仓库无线覆盖解决方案

仓库无线覆盖解决方案
1 仓库解决方案
根据无线网络覆盖需求， 我们将给出初步的方案和设备清单。 根据客户需
求，将对 1-7 层进行全覆盖。
方案的设计为：
采用集中式的控制管理结构， 分布式无线网络系统来设计无线网络， 采用
RFS6000控制器 +AP300来组建无线网络。
MOTOROLA 无线网络方案采用了 AC＋AP构架，将密集型的无线网络和安
全处理功能转移到集中的 WLAN 交换机中实现， 同时加入了许多重要新功能， 诸
如无线网管、 AP间自适应、无线安全管理、无缝漫游等
1.1 方案的优点

1. 系统具有和有线网络构架的无缝整合性：通过虚拟子网的构架将无线系统有
   机地结合到整个企业网络中，网络的规划不是独立，而是与企业的有线网络
   结合在一起。
2. 系统具有高度的可管理性和可维护可扩展性
3. POE供电，安装简便，无需配置：接入点 AP300 是个即插即用的设备，它不
   需要进行任何的配置。
   4．虚拟 AP，实现一个接入点的多个接入功能：使用虚拟 AP，可以将无线局域
   网划分成真正的多个广播域，提供多个 ESSID 映射到多个 BSSID 的功能。
   分划的广播域可以有效地减少无线网络子网上的数据通讯流量，并提高子网
   间的安全和机密性。
4. 可以集中控制管理所有的接入、安全和移动服务，便于对整体无线网络的管
   理和维护。
5. AP 之间可以无缝漫游
   `
   1.2 无线 AP部署
   1.2.1 楼层无线覆盖

1. AP架设的位置
   AP300 的架设方式多样，可以安装在墙上，或者安装在天花板上或者采用
   T-Bar 的方式进行安装。
   根据区域的大小，在横向和纵向走廊的顶梁上，安装 AP300，从每台 AP300
   到接入交换机之间， 需要重新布放线缆。 由于 AP300支持以太网线供电技术， 因
   此，与 AP300相连接的只需要 1 根 8 芯网线，省掉了电源线的布置。

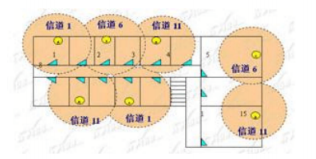

2. 无线频道分布图
   由于 AP较多，应注意 AP的信道规划。相邻 3 个区域内要采用完全不干扰
   的频段，如信道 1、6、11。


因为实际施工中， 建筑材料、办公环境差异很大， 故对信号影响也很大 （见
下表），如果实测信号穿透情况良好，方案可以进一步优化，每层只需要放置更
少数量的 AP即可。AP的数量视现场实际勘测情况而定。
为了保障无线网络系统处于最佳运营状态。因此，为了保证在发生突发事
件的情况下系统的正常运行，设计中需规划一定的冗余数量的 AP以及无线信号
的冗余。
3) 选用的天线
AP300在室内有多种选择，一般可以选用集成天线的 AP300或外置 3db 或
5db 的全向天线，在全向天线不能覆盖需要的位置时，可以选用合适的定向天线
达到覆盖的目的。
1.3 集成方案和设备清单
该仓库分长度 50M 左右，宽度 15M 左右，仓库在货物比较少的情况下比较空旷，货架
高 2 米， 1-3 层是厂房货区， 7 层是退货区， 4，5，6 层是宿舍去根据图纸的情况，共放置
31 个 AP300，采用集中管理架构，可以满足需求。
AP300

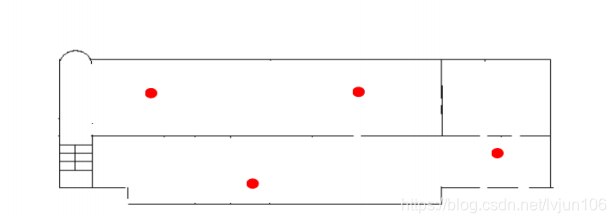

1-3 层结构差不多，每层需要 5 个 AP，能达到全覆盖效果， ，这样共需 15 个 AP。根据
图纸给出 AP 布点图如下：

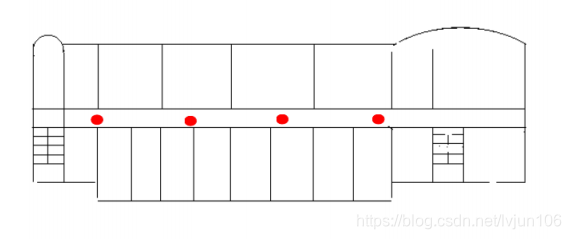

4-6 层结构一样，为仓库区，建议一个 AP 覆盖 4 个房间，共需要 12 个 AP。根据图纸
给出 AP 布点图如下：

7 层是退货区，共需 4 个 AP，根据图纸 AP 布点图如下：

综上所述 ,共需要 31 个 AP，余量 4 个。
注意：
因没有进行实地现场勘测， 本部分 AP 数量为根据平面图设计， 可能与实际使用数量稍
有偏差，一切以最终测试结果为准。 4-6 层仓库区，由于房间比较多每个房间都有 2 米高的
货架，可能 4 个 ap 覆盖效果不是最佳，可以适当增加，考虑了 4 个余量。

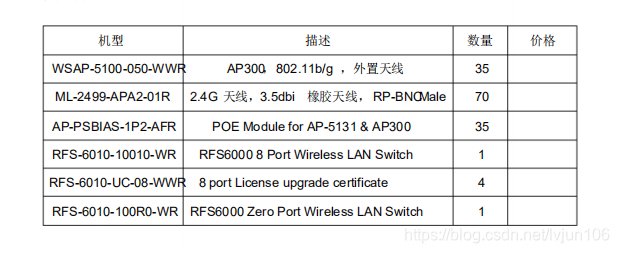

设备清单

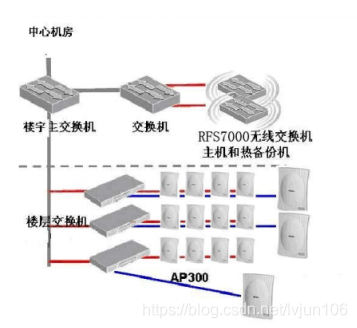

1.4 网络拓扑结构
1．无线网络交换机 RFS6000 主机和备份机放置在中心计算机房，与中心计算机房网
络交换机连接；
2．AP300 通过 POE 模块连接到楼层交换机上， 每个接入点到 AP300 的线缆长度规定
不得超过 100 米；
3．楼层交换机之间级联，通过 1000M 上联口接入到楼层的中心机房；
4．无线网络交换机 RFS6000 通过有线网络，管理 AP300

网络和交换机配置方案

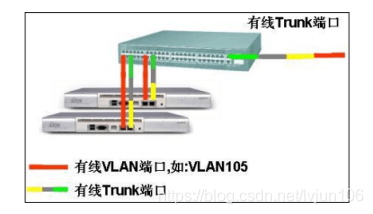

无线网络交换机主机和热备份机在计算机房的连接方式图如下：

无线网络交换机主机的 E1 端口设置为有线网络中的一个 VLAN 号，比如： VLAN105 。
该段将支持对所有接入点 AP300 的连接；
无线网络交换机主机的 E2 端口设置为一个 Trunk 端口， 该端口将包含所还有与无线子
网相关的有线网络 VLAN 。比如： VLAN110 代表部门 1 的有线子网， VLAN210 代表部门 2
的有线子网， VLAN310 代表访客的有线子网等等；
无线网络子网（根据 ESSID 来区分，如 ESS110 代表部门 1，ESS210 代表部门 2，
ESS310 代表访客）和有线 VLAN 通过无线网络交换机做映射：
ESS110 = VLAN110
ESS210 = VLAN210
ESS310 = VLAN310
……
备份机的连接方式与主机一致；
AP300 拥有 8 个独立的 MAC 地址（ 802.11a ：4 个，802.11g ：4 个），可以最多配置 8
个物理层相互隔离的无线子网；
无线子网配置以及和有线子网的映射配置在无线网络交换机中完成；
在整个网络中，所有无线接入端都连接到一个有线网络的 VLAN 上，有助于减少广播
冲突，提高网络性能。
