1.系统设计

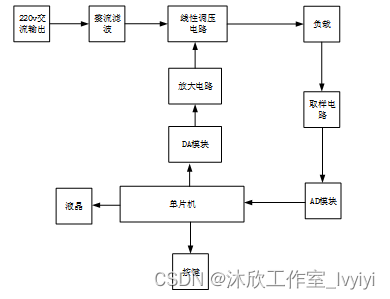

基于单片机的直流稳压电源设计中， 架构设计如图所示。系统采用220V交流作为输入，然后通过隔离变压器将220V降低为12V交流电并通过全桥整流电路将其转为17V左右的直流电，接着通过线性调压电路实现0-12V的调压输出。在系统的控制上，采用AT89C51为控制器，通过ADC0832实现电流检测，通过TLC5615输出模拟信号以控制线性调压电路，通过LCD1602液晶显示当前的输出电压和工作状态。并且用户可以通过按键设置调节输出电压，步进0.1V，误差小于0.01V，同时还具有过流保护功能，方便用户使用。

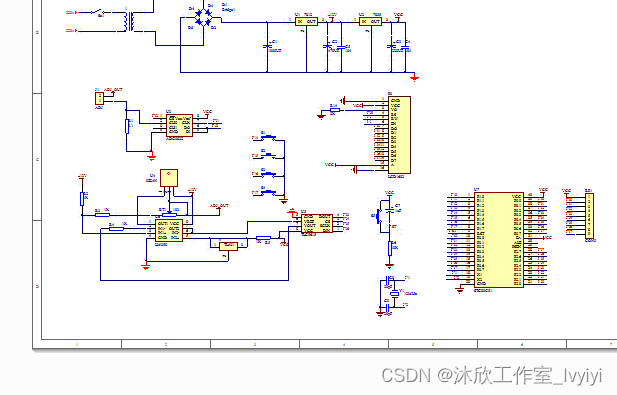

2.硬件电路

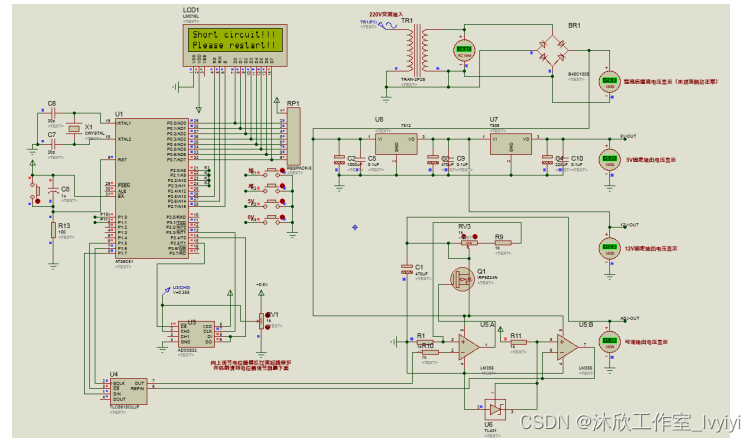

3.仿真效果
