最近在做hypermesh和ls-dyna的联合仿真，发现关于hypermesh的教程很零散，要么就是长篇大论，学习非常狼狈。记录一下自学软件的过程，纯新手入门，欢迎大家补充和指正。
分析软件的使用是熟练工，有很多技巧无法全部总结出来，还是需要多上手，做起来就会越来越快，任何事情都是从不熟练到熟练的。

导入模型

点击file-import-import geometry，文件类型选择solidworks，选择文件，点击import即可。注意文件路径不要有中文。
因为我的solidworks版本高于hypermesh，导入的时候死活不成功，这种时候需要用中间格式导入，文件类型改成STEP，再在solidworks中把几何模型也保存为step格式，导入就没问题了。

comp检查

导入之后component中就出现了一个模型，名字多半会有中文，改成英文。点击界面中的autocleanup进行几何检查，全是绿的说明没问题。

几何检查

对于复杂的不利于网格划分的实体，可以首先进行几何处理，简化网格划分难度。

点的分类

fixed point:硬点，与几何关联，位于边界端点的硬点不可删除，划分网格时会强制产生节点，如果不需要这个点可通过edge edit-supress把这个点压缩掉。
free point:自由点，几何概念，空间中的点，可以不与实体关联。
node:节点，有限元概念，单元（网格）之间通过节点相连。

节点的创建

点击geom-nodes，有几种方式创建点。
创建点的方式

第一种可以直接输入坐标，点击create创建；在此命令下，直接点击几何体上的某一点，可以显示它的坐标，点击create创建；点击as node 命令，点击已存在的点，可以创建空间中的重合点；
第二种在几何体上创建，可以首先勾选你想创建的点所在的面、线，然后在线上创建，点击reject，可以取消选择已选的点、面、线。选择plane选项，指在一个无限大平面上创建点，它的范围大于surface。创建平面有几种方式：
N1N2N3:三个点加基准点1确定一个平面
x\y\z-axis：创建与x y z轴垂直的面，通过你选择的基准点

Hypermesh节点不显示问题

如果你创建了点后发现界面上没有显示任何点，可以检查你的显示节点开关是不是没开，打开即可节点显示开关
如果还是无法显示，可能是因为没有设置环境变量。可以打开设置-搜索高级系统设置-环境变量-新建-输入变量名：HM_USE_OPENCL变量值：0-确定，再次打开hypermesh即可正常显示。

删除点

geom-tempnodes，点击你需要删除的节点，或者按住shift，框选你需要删除的点，点击clear,即可删除。删除点
删除点2

创建线

点击lines，进入创建线的命令窗口。如果创建直线直接输入坐标最方便，要创建某个面上的曲线点击manifold图标，点击surf选中面，点击nodes list选中线段端点，点击create完成划分。

切割实体

点击solid edit，选择你要划分的实体，点击nodes list选择划分面上的点（一个面至少选择三个点），勾选extend trimmer，点击trim完成划分。

sph设置

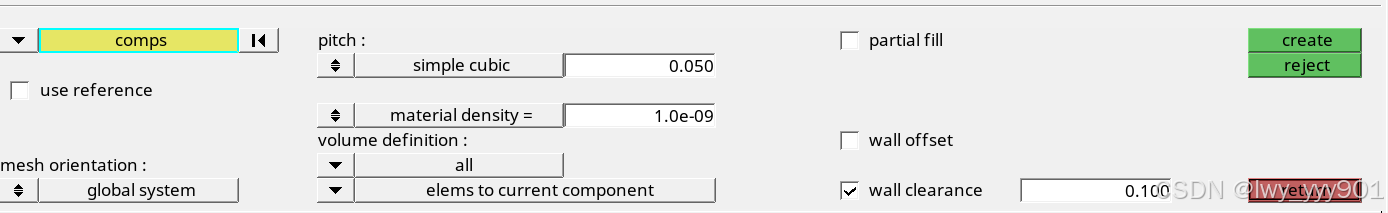

点击1D-sph，选中component，simple cubic是大小，根据你的component大小决定；material density是密度，如果你使用的是默认单位（模型长度是 $mm$ ），密度单位就默认为是 $t/mm^3$ ，也就是水的密度应该是1.0e-09，注意别填错了。
如果出现显示not current comp的错误，就在model那一栏右击你选择的component，点击make current即可。
设置完成后点击create创建sph。
sph

网格划分

不同的几何模型网格划分思路也不同，但是大体思路都是由2D网格到3D网格。我的模型是一个三个截面扫掠而成的扫掠体，我尝试过两种方法进行网格划分。
1、对于不规则的实体，可以先划分成小实体，分别进行网格划分。
2、对于等厚度薄板体，可以先在面上划分，再沿厚度拉伸。
下面分别介绍一下我划分网格的步骤，具体使用什么网格划分方法还是得视具体情况而定。

2D网格划分

点击2D-automesh进入网格划分界面

选择你需要画网格的面，在element size处填写单元大小，下一行选择单元形状，点击mesh划分。如不满意可以单击边上的数字调整种子数，使网格规整。画完后点击return返回，注意点return后就不能再修改网格了，只能回来重新画。

3D网格划分

划分完2D网格后就需要延伸至三维，点击3D-solid map
我的第一个方法是使用one volume命令，比较简便，但是在后续有曲率的部分效果很差。如图三维网格1
选中实体，选择elem size和单元形状，点击mesh，我这里的这个效果还行~

对于等厚度体，还可以上下两面画一模一样的网格，用general命令拉伸。我最终使用的这个方法，效果很好还省去了切割实体的功夫。
general
在source geom和dest geom选择你已划分了二维网格的两个面，along geom选择lines，选中厚度的四条短线，选择elem size和单元形状，点击mesh，注意到图中红色的部分即为我的三维网格。

网格划分教程

po一个我学习网格划分的b站上的教程： hypermesh-3D网格划分实操，小白之路

创建曲线(curves)

模型建立过程中可能需要较复杂的数量关系，如材料，力等等性质，这个时候可以绘制曲线保存数据，需要时直接调用即可。
点击XYplots-curve editor，打开曲线编辑界面，可以进行进行曲线的创建、查看和修改等操作。单击右下方的New、Delete和Rename按钮可以创建、删除和重命名曲线。

曲线创建

单击左上方的Curve List列表框中的曲线名称可以查看已经存在的曲线，可以在左边表格中填入或更改坐标点数值，单击下方的Update按钮迸行数据更新。单击选中Display复选框可以在窗口中绘制曲线。

创建集合(sets)

点击analysis-entity sets，选择相应的集合类型，比如我想创建节点集，选中nods后选择你需要的节点，点击create创建。
创建集合

查看已创建的集合

同样在entity sets界面，点击review，选择你需要查看的集合即可。查看集合1
查看集合2

创建约束(load collectors)

点击主界面中的load collectors图标
创建约束1
输入约束名称和约束类型，如我需要创建初速度，点击create创建
创建约束2

在model界面中找到load collectors，点击刚刚创建的约束添加对象和参数
创建约束3

创建材料及属性（materials&properties）

同样在主界面中的图标中找到相应的选项（load collectors左边就是）点击进入，输入名称和类型点击创建。返回model界面修改参数，步骤和约束很类似。
创建材料

赋给实体

创建完成后不要忘记返回components把材料和属性赋给实体单元。
材料赋予

创建接触(groups)

点击analysis-interfaces-create，输入接触的名称和类型，点击右边的create创建。
创建接触
返回model界面，在groups中找到已创建的接触，添加对象和参数等信息。其中SSID是从接触体，MSID是主接触体。
修改接触参数

控制卡片（cards）

点击analysis-control cards进入界面控制卡片
点击你需要添加的卡片进行修改，修改后点击return返回，显示绿色的就是你已添加的卡片。model界面中会自动添加卡片。但是我发现卡片的id是不可修改的，而且进行删除等操作后id也不会变，怪怪的。
关于卡片的具体解释，我也不是很了解，po一个我参考的链接: HM+LSdyna控制卡片

关键字修改、添加

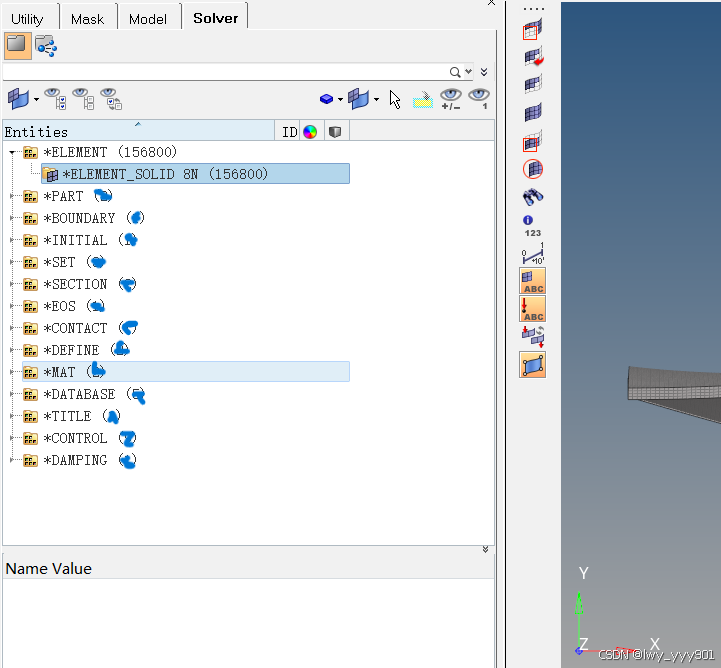

点击主菜单view-solver browser
修改关键字
进入solver界面后空白处右键点击create，添加你需要的关键字。

导出

点击上方主菜单file-export-solver deck
输入文件地址，点击export导出文件。

运行k文件

运行k文件在ls-dyna中，应该是也可以在ansys中，但是我没有下载过，这里就不说了。打开ls-dyna，点击solver-start LS-DYNA analysis，出现下面的弹窗跑文件
选择input file，运行ncpu，视情况填memory（运行内存），点击run开始运行。运行后如果出现normal termination就说明成功了。否则就看看哪儿报错了吧。
