交换机Trunk端口典型配置

一、组网说明

        两台交换机使用Trunk链路互联，但两台交换机的Trunk链路上只允许Vlan 10和Vlan 20通过。

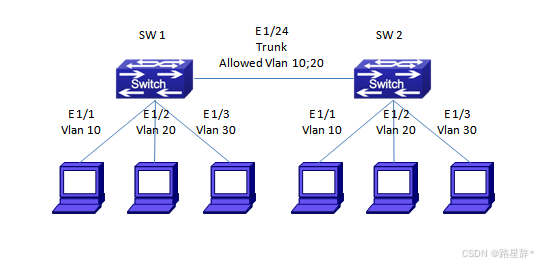

二、组网图

三、配置步骤

        SW 1的配置
        #配置E 1/24为Trunk，设置透传Vlan 10，20
switch(config)#interface ethernet 1/24
switch(config-If-Ethernet1/24)#switchport mode trunk
switch(config-If-Ethernet1/24)#eswitchport trunk allowed vlan 10;20
switch(config-If-Ethernet1/24)#exit
        SW 2的配置
        #配置E 1/24为Trunk，设置透传Vlan 10，20
switch(config)#interface ethernet 1/24
switch(config-If-Ethernet1/24)#switchport mode trunk
switch(config-If-Ethernet1/24)#switchport trunk allowed vlan 10;20
switch(config-If-Ethernet1/24)#exit

四、注意事项

        1.在实际使用中，不建议Trunk端口透传全部Vlan，可以根据需要设置Trunk端口透传的具体Vlan
        2.Trunk端口默认的Native Vlan为Vlna 1，可以使用“switchport trunk native vlan 10”的命令修改Trunk端口的Native Vlan

---
