TL431 应用

TL431是可控精密稳压源。它的输出电压用两个电阻就可以设置从Vref（2.5V）到36V范围内的任何值。该器件的典型动态阻抗为0.2Ω，在很多应用中用它代替稳压二极管，例如，数字电压表，运放电路，可调压电源，开关电源等。



三端可调分流基准源

可编程输出电压:2.495V~36V

电压参考误差：±0.4% ，典型值@25℃（TL431B）

低动态输出阻抗:0.22Ω(典型值)

温度补偿操作全额定工作温度范围

负载电流1.0毫安--100毫安。

全温度范围内温度特性平坦，典型值为50 ppm/℃，

最大输入电压为37V

最大工作电流150mA

内基准电压为2.495V(25°C)

特点

1. 输出电压最高到 40V

2. 动态输出阻抗低，典型值为 0.2Ω

3. 阴极电流能力为 0.1mA~100mA

4. 全温度范围内温度特性平坦，典型值为 50ppm/℃

5. 噪声输出电压低

6. 快速开态响应

7. ESD 电压为 2000V

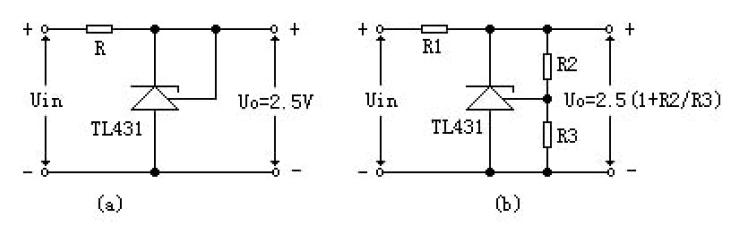

输出电压计算公式：UO=2.5*{1+(R1/R2)}

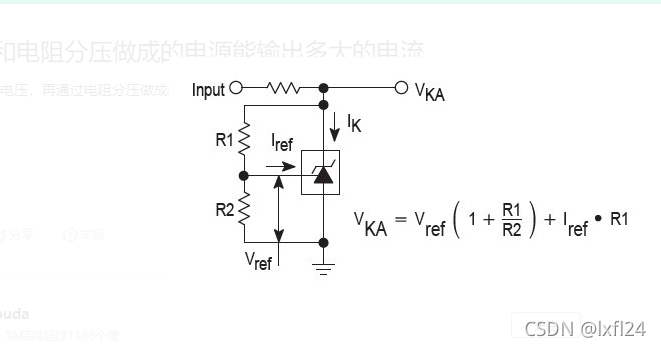

用VO = VKA = VREF × (1 + R1/R2) + Iref × R1计

Vref=2.50v，Iref=2nA
由于Iref很小，一般若R1在100K以内，Iref × R1项常被忽略，只用：Vo = VKA = Vref × (1 + R1/R2) 计算，必要的话，对误差进行实测调整

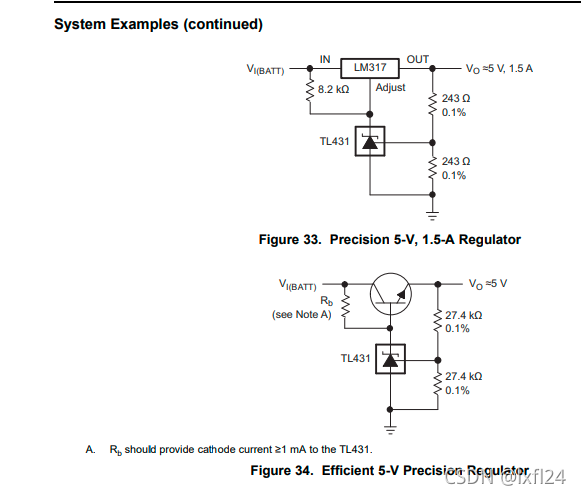

利用图中的TL431电路提供基准电压，再通过电阻分压做成的电源，能驱动的电流是没有限制的。
设input降压电阻为R，因为TL431的工作电流最大为150mA，如果我们设TL431的最小工作电流为10mA，则：
1· 假定输入电压V是稳定的，则输出电流I的波动不要超过140mA即可。譬如，输出电流可以是3.1A－3.24A，或者5A-5.14A或者0.1-0.24A之间。
2· 假定输入电压V是变化的，而负载电流I是稳定的，则需要验算最大的输入电压的情况下，流过TL431的电流不能超过150mA；最小的输入电压的情况下，流过TL431的电流不能小于10mA。即（I+0.01）＜（V-VkA）/R＜（I+0.15）
3· 如果输入的电压会变化，负载的电流也有波动，则就需要验算最大的输入电压同时又是最小负载电流时，流过TL431的电流不能超过150mA；最小的输入电压同时又是最大负载电流的情况下，流过TL431的电流不能小于10mA。即：即（Imin+0.15）＞（Vmax-VkA）/R，和即（Vmin-VkA）/R＞（Imax+0.01）。

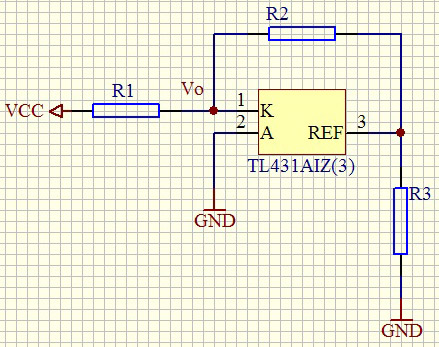

并联式稳压电源（TL431）的最大输出电流就是它的最大功率时的最大吸入电流。计算方法为：Io＝（（Vcc-Vo）/R1）-2mA ，当然还必须满足不超过TL431的最大功率：Vo*Io<0.5

    OK！以上就是安全使用TL431的方法



更多用法见TI的TL431手册
