三、数据库系统(考点篇)

1、三级模式一两级映像

内模式：管理如何存储物理的 数据 ，对数据的存储方式、优化、存放等。

模式：又称为概念模式， 就是我们通常使用的表这个级别 ，根据应用、需求将物理数据划分成一张张表。

外模式： 对应数据库中的视图这个级别 ，将表进行一定的处理后再提供给用户使用，例如，将用户表中的用户名和密码组成视图提供给登录模块使用，而用户表中的其他列则不对该模块开放，增加了安全性。

外模式的视图级别不是单纯的数据库的view，举例说明

1.select a.*,b.* from a,b where a.id=b.id，这种查询展示的结果也是视图级别

2.比如a表有3个字段，name,age,sex，select name,age from a这种查询展示的结果也是视图级别



外模式一模式映像：是表和视图之间的映射，存在于概念级和外部级之间， 若表中数据发生了修改，只需要修改此映射，而无需修改应用程序 。

模式一内模式映像：是表和数据的物理存储之间的映射，存在于概念级和内部级之间， 若修改了数据存储方式，只需要修改此映射，而不需要去修改应用程序 。

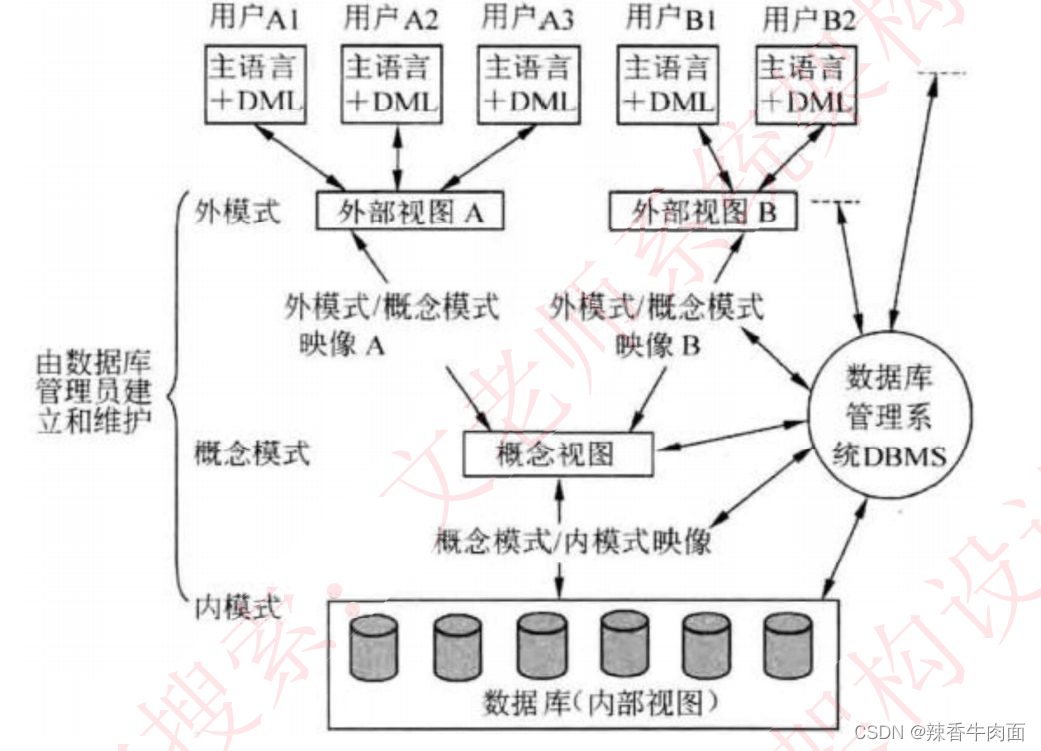

以上的数据库系统实际上是一个分层次的设计，从底至上称为物理级数据库(实际为一个数据库文件)、概念级数据库、用户级数据库，各层情况如下：

2、数据库的设计

(1)需求分析：即分析数据存储的要求，产出物有 数据流图、数据字典、需求说明书 。获得用 户对系统的三个要求： 信息要求、处理要求、系统要求 。

信息要求主要涉及用户在系统中需要 保存哪些信息，这些信息能够 提供什么样的具体内容，以及 信息间的完整性要求。

处理要求关注系统需要 实现哪些功能， 如何处理保存的信息，包括各种操作的频率、响应时间、安全性等。

系统要求则包括系统的安全性、可扩展性、用户友好性等方面。

• 安全性要求保护用户数据和系统不被未经授权的访问；
• 可扩展性要求系统能够随着业务增长进行升级和扩展；
• 用户友好性要求系统界面直观易用，适合不同用户的操作习惯‌。

(2)概念结构设计：就是设计 E-R图，也即实体-联系图，与物理实现无关，就是说明有哪些实 体，实体有哪些属性。 工作步骤包括：选择局部应用、逐一设计分 E-R图、E-R图合并 。 -- 局部应用，分ER图，ER合并。

分E-R 图进行合并时，它们之间存在的冲突主要有以下3 类。

• 属性冲突(重复)。同一属性可能会存在于不同的分E-R 图中，由于设计人员不同或是出发点不同，对属性的类型、取值范围、数据单位等可能会不一致。
• 命名冲突(同义不同名)。相同意义的属性，在不同的分E-R 图上有着不同的命名，或是名称相同的属性在不同的分 E-R 图中代表着不同的意义。
• 结构冲突(结构不同)。同一实体在不同的分 E-R 图中有不同的属性，同一对象在某一分 E-R 图中被抽象为实体而在另一分E-R 图中又被抽象为属性。

(3)逻辑结构设计：将 E-R 图，转换成关系模式，也即转换成实际的表和表中的列属性，这里要考虑很多规范化的东西。 工作步骤包括：确定数据模型、将E-R 图转换成为指定的数据模型、确定 完整性约束和确定用户视图 。 -- 定模型，ER转模型，定约束和视图。

---转换为逻辑结构模型，逻辑结构模型包含很多内容，不只是关系模式、还有层次模式、网状模式等等，关系模式只是逻辑结构模型的经典。

(4)物理设计：根据生成的表等概念，生成物理数据库。 工作步骤包括确定数据分布、存储结 构和访问方式 。 --定下数据分布、存储结构、访问方式

---表里的数据如何存储，如hash存储方式，顺序存储方式，如何访问等等，

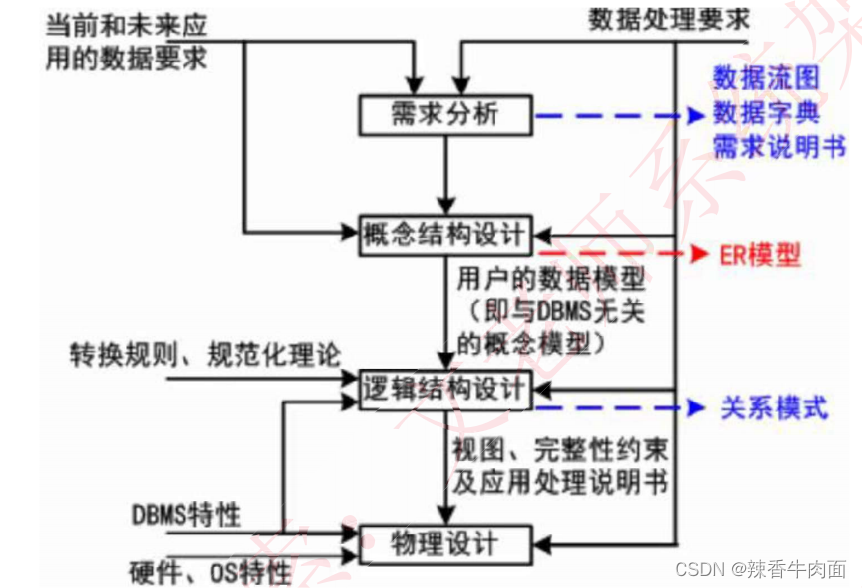

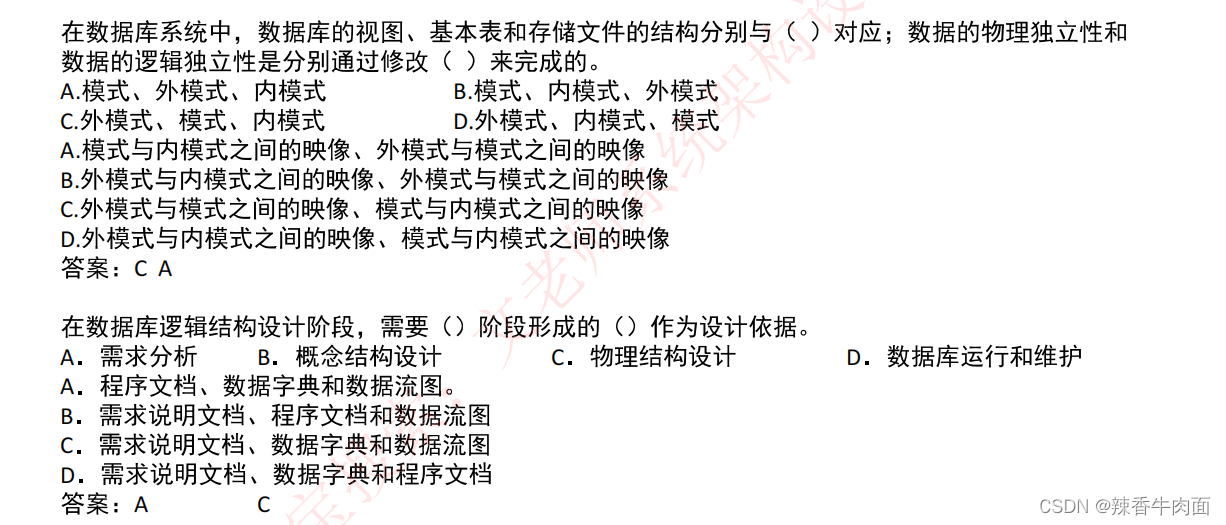

具体各个设计阶段的产出物、要求等如下所示：

需求分析：数据流图、数据字典、需求说明书。

概念结构设计：E-R模型(用户的数据模型)，与DBMS无关的概念模型。

逻辑结构设计：关系模式、视图、完整性约束、应用处理说明书

第(5)和(6)没有考点不重要

(5)数据库实施阶段。数据库设计人员根据逻辑设计和物理设计阶段的结果建立数据库，编制

与调试应用程序，组织数据入库，并进行试运行。

(6)数据库运行和维护阶段。数据库应用系统经过试运行即可投入运行，但该阶段需要不断地

对系统进行评价、调整与修改。

3、E-R模型

数据模型的三要素： 数据结构、数据操作、数据的约束条件 。

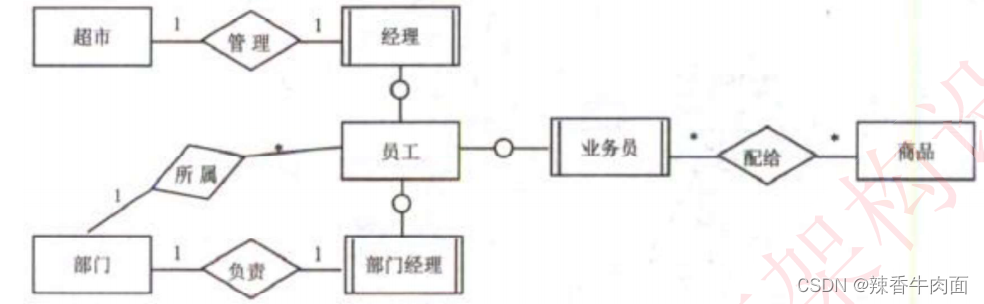

在 E-R模型中，使用椭圆表示属性(一般没有)、长方形表示实体(多线的是强弱实体)、菱形表示联系，联系的两端

要填写联系类型，示例如下图：

联系类型：一对一1:1、一对多1:N、多对多M:N。



属性分类：简单属性和复合属性(属性是否可以分割)、单值属性和多值属性(属性有多个取值)

NULL属性(无意义)、派生属性(可由其他属性生成)。



那么 E-R模型如何转换为关系模型呢(实际就是转换为多少张表)?

• 每个实体都对应一个关系模式；
• 联系分为三种：

1. 1:1 联系中，联系可以放到任意的两端实体中，作为一个属性(要保证 1:1的两端关联);
2. 1:N 的联系中，联系可以单独作为一个关系模式，也可以在N端中加入1端实体的主键；
3. M:N 的联系中，联系必须作为一个单独的关系模式，其主键是M和N端的联合主键。

举例：

1：1  ： 一个IP只对应一台电脑，一台电脑只对应一个IP。

1：N  ：

一个工厂下有多个车间，一个车间只属于一个工厂。

工厂表：编码、名称。车间表：编码、名称、工厂编码。

M:N  ：

一个员工可以任职多个岗位，一个岗位可以有多个员工。

岗位表：编码、名称、其他

员工表：编码、名称、其他

员工岗位表：员工编码、岗位编码、其他。

4、关系代数运算

关系模式在代数运算时可以理解为数据库中的表，两个概念通用。

并（∪）：结果是两张表中所有记录数合并，相同记录只显示一次。 -- 列去重，然后记录要求整体去重。

交（∩）：结果是两张表中相同的记录。

差（− ）：S1-S2,结果是S1表中有而S2表中没有的那些记录。 -- 删除共有的记录，保留被减数其他的记录。

并：所有记录合并，相同记录只留一个；交：两个共有的记录；差：被减数中减去减数中的记录

列可以写列号也可列名

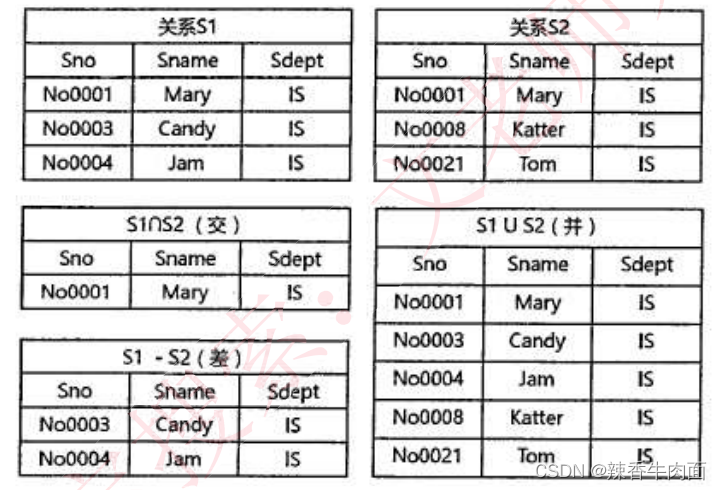

设有S1和S2关系如下图，其并交差结果如下图：

笛卡尔积（X）：S1*S2,产生的结果包括 S1和S2 的所有属性列，并且S1中每条记录依次和 S2 中所有记录组合成一条记录，最终 属性列为S1+S2 属性列， 记录数为S1*S2 记录数。

记录相乘，并且属性列不去重。

投影（π ）：实际是按条件选择某关系模式中的某列(垂直方向运算)，列也可以用数字表示。

选择（σ ）：实际是按条件选择某关系模式中的某行记录(水平方向运算)。

记忆关键字： 投影π 列，选择σ 行

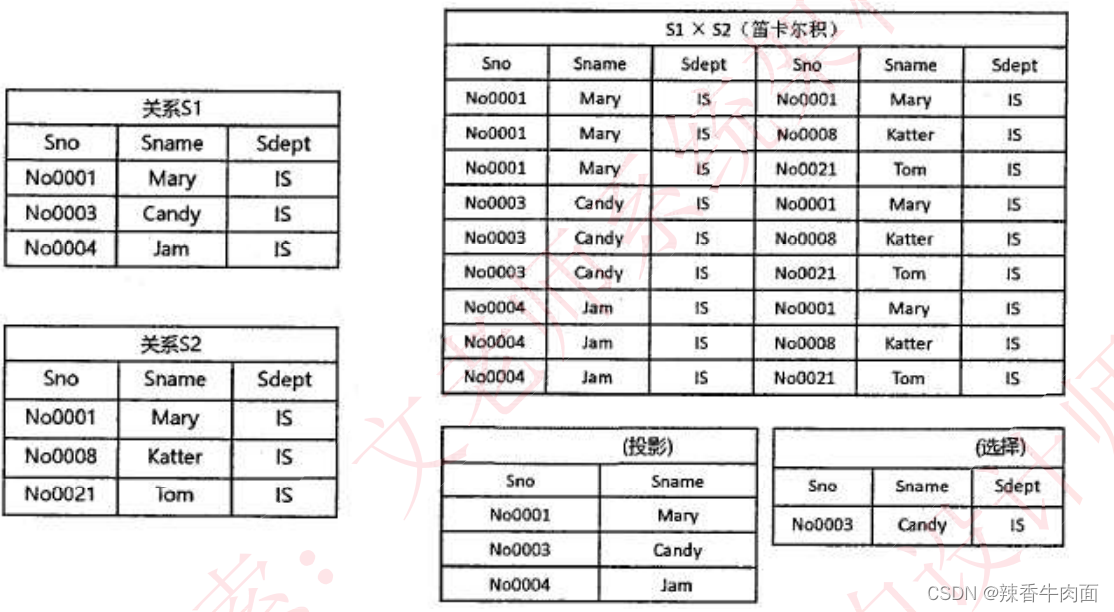

设有S1和S2关系如下图，其笛卡尔积、投影、选择结果如下图：

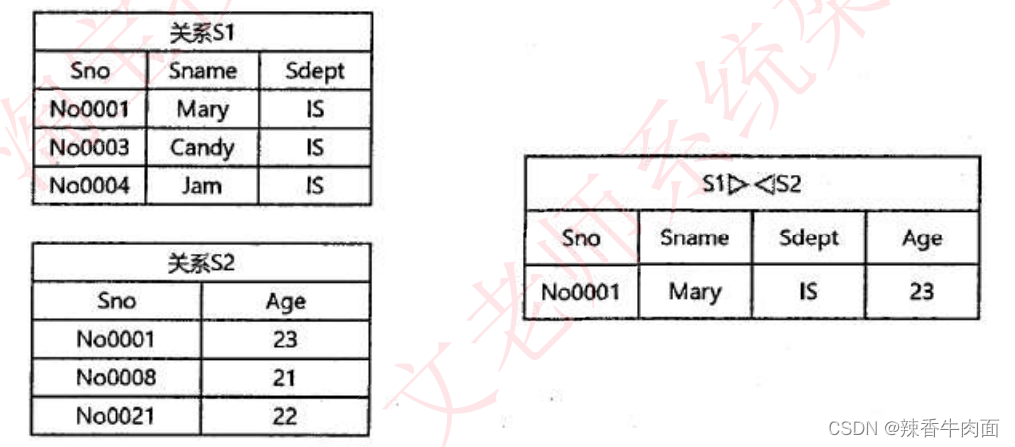

自然连接（⋈ ）：结果显示全部的属性列，但是相同属性列只显示一次，显示两个关系模式中属性相同且值相同的记录。自然联接结果如下：

在笛卡尔积基础上属性列去重( 列和记录 )， 条件是 ：保留属性且属性值相同的



效率问题：关系代数运算的效率，归根结底是看参与运算的两张表格的属性列数和记录数，属性

列和记录数越少，参与运算的次数自然越少，效率就越高。因此，效率高的运算一般都是在两张表格参与运算之前就将条件判断完。如：

后者效率比前者效率高很多。



结合数据表的操作及相关名词补充：

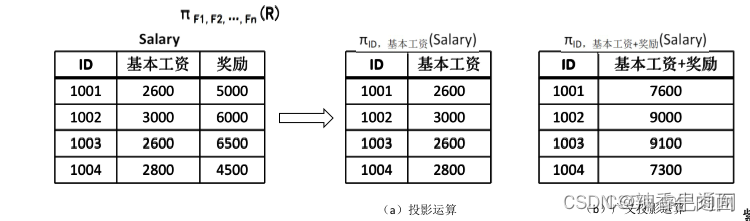

广义投影：广义投影运算允许在投影列表中使用算术运算，实现了对投影运算的扩充。若有关系R，条件F1,F2, … ,Fn中的每一个都是涉及R中常量和属性的算术表达式，那么广义投影运算的形式定义为

连接： 分为 θ 连接、等值连接与自然连接
