第1章 CAT链路监控

1. 目标

了解CAT链路监控平台
了解CAT链路监控机制与基本原理

2. 分析

背景
简介
优势
功能报表
Google Dapper分布式跟踪系统理论
Dapper部署架构
链路监控机制
CAT的架构设计

3. 讲解

3.1 背景

从单体架构到微服务架构的演变，一个业务请求往往会流转多个服务，大型互联网产品服务架构尤为复杂，腾讯的抢红包服务，阿里的交易支付服务，可能就流转成百上千个服务节点，面对众多服务，如何监控管理？服务请求一旦出现问题，如何快速定位问题？如何保障服务的高可用，做到全面的监控与预警？如何分析统计服务的运行状况？看下链路监控产品如何解决这些问题。

3.2 CAT简介

CAT 是基于 Java 开发的实时应用监控平台，为美团点评提供了全面的实时监控告警服务。
CAT 作为服务端项目基础组件，提供了 Java, C/C++, Node.js, Python, Go 等多语言客户端，已经在美团点评的基础架构中间件框架（MVC框架，RPC框架，数据库框架，缓存框架等，消息队列，配置系统等）深度集成，为美团点评各业务线提供系统丰富的性能指标、健康状况、实时告警等。
CAT 很大的优势是它是一个实时系统，CAT 大部分系统是分钟级统计，但是从数据生成到服务端处理结束是秒级别，秒级定义是48分钟40秒，基本上看到48分钟38秒数据，整体报表的统计粒度是分钟级；第二个优势，监控数据是全量统计，客户端预计算；链路数据是采样计算。

3.3 CAT优势

实时处理：信息的价值会随时间锐减，尤其是事故处理过程中。
全量数据：全量采集指标数据，便于深度分析故障案例。
高可用：故障的还原与问题定位，需要高可用监控来支撑。
故障容忍：故障不影响业务正常运转、对业务透明。
高吞吐：海量监控数据的收集，需要高吞吐能力做保证。
可扩展：支持分布式、跨 IDC 部署，横向扩展的监控系统。
报表丰富：帮助管理人员从各个角度了解系统的整体状况。

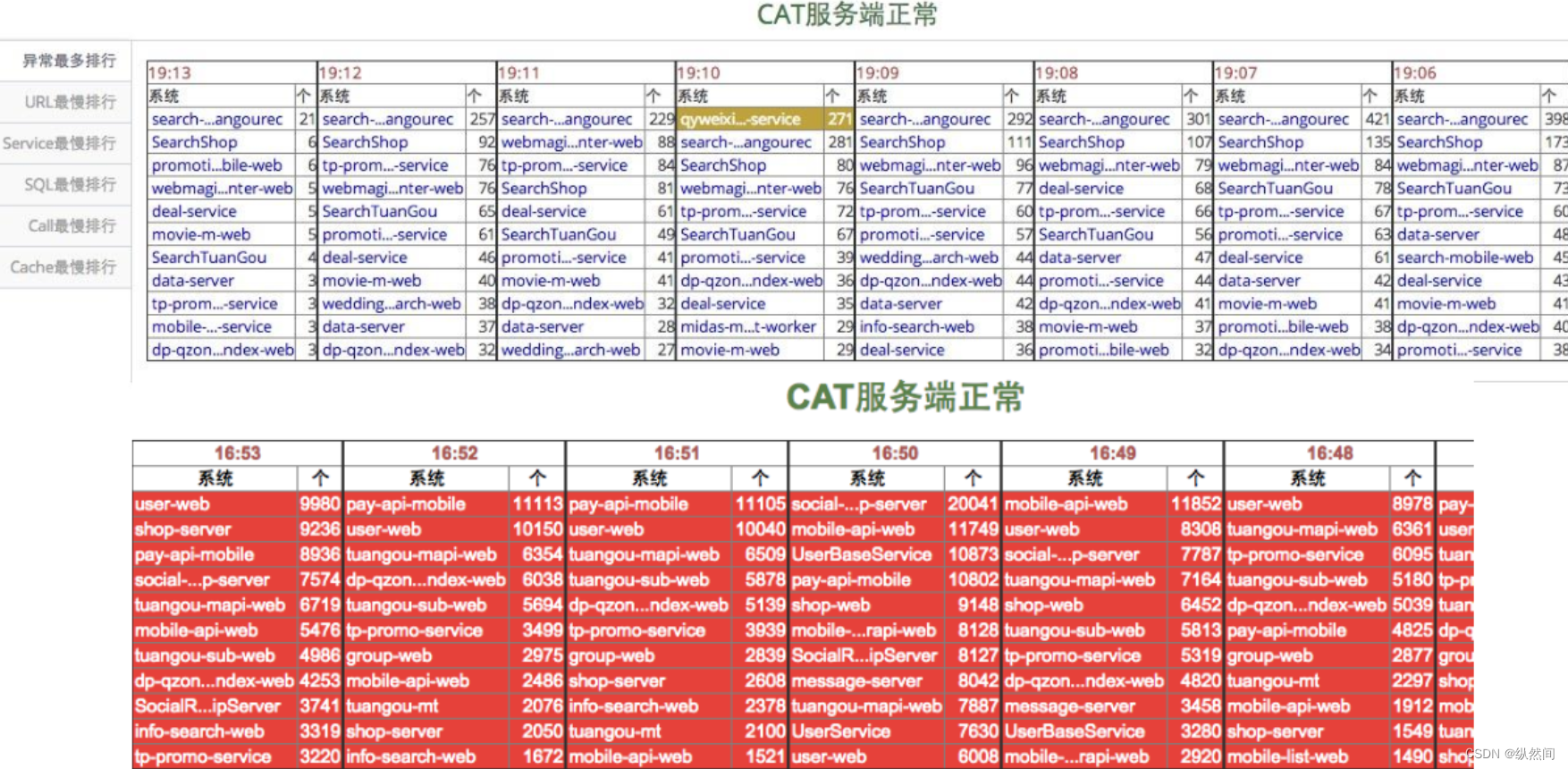

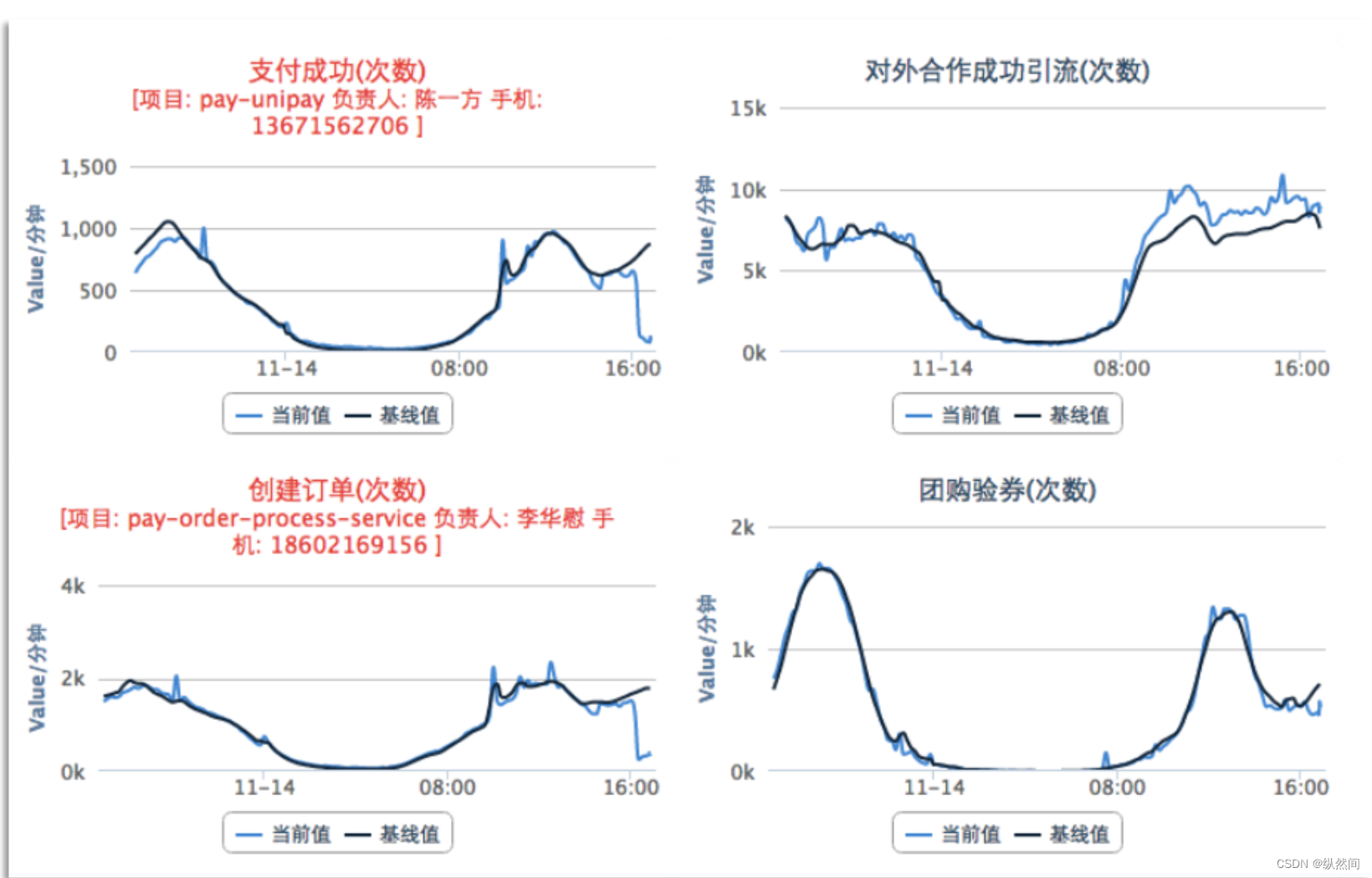

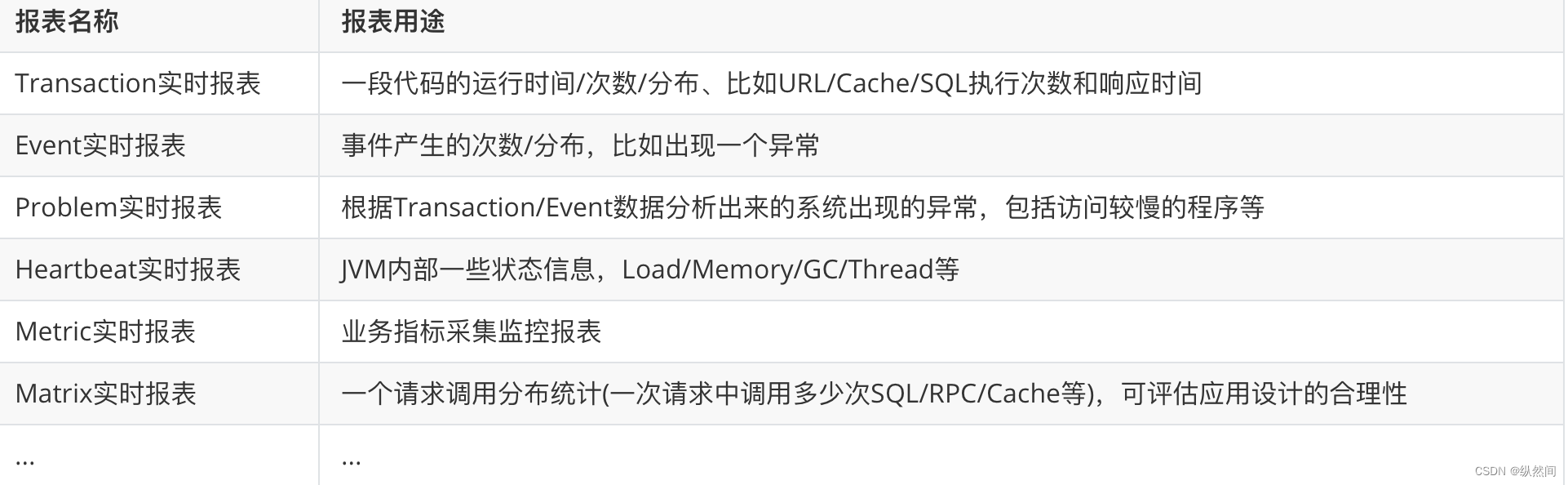

3.4 CAT报表

报错统计报表
业务统计报表
LOGVIEW统计

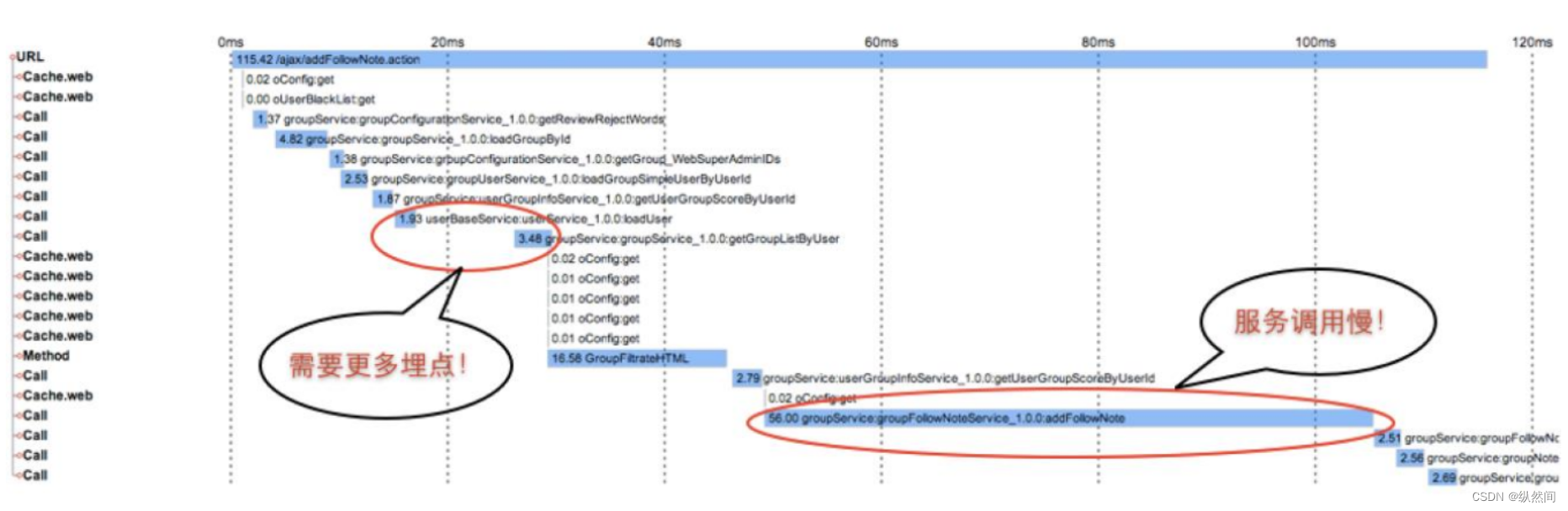

可视化LOGVIEW
应用类型报表

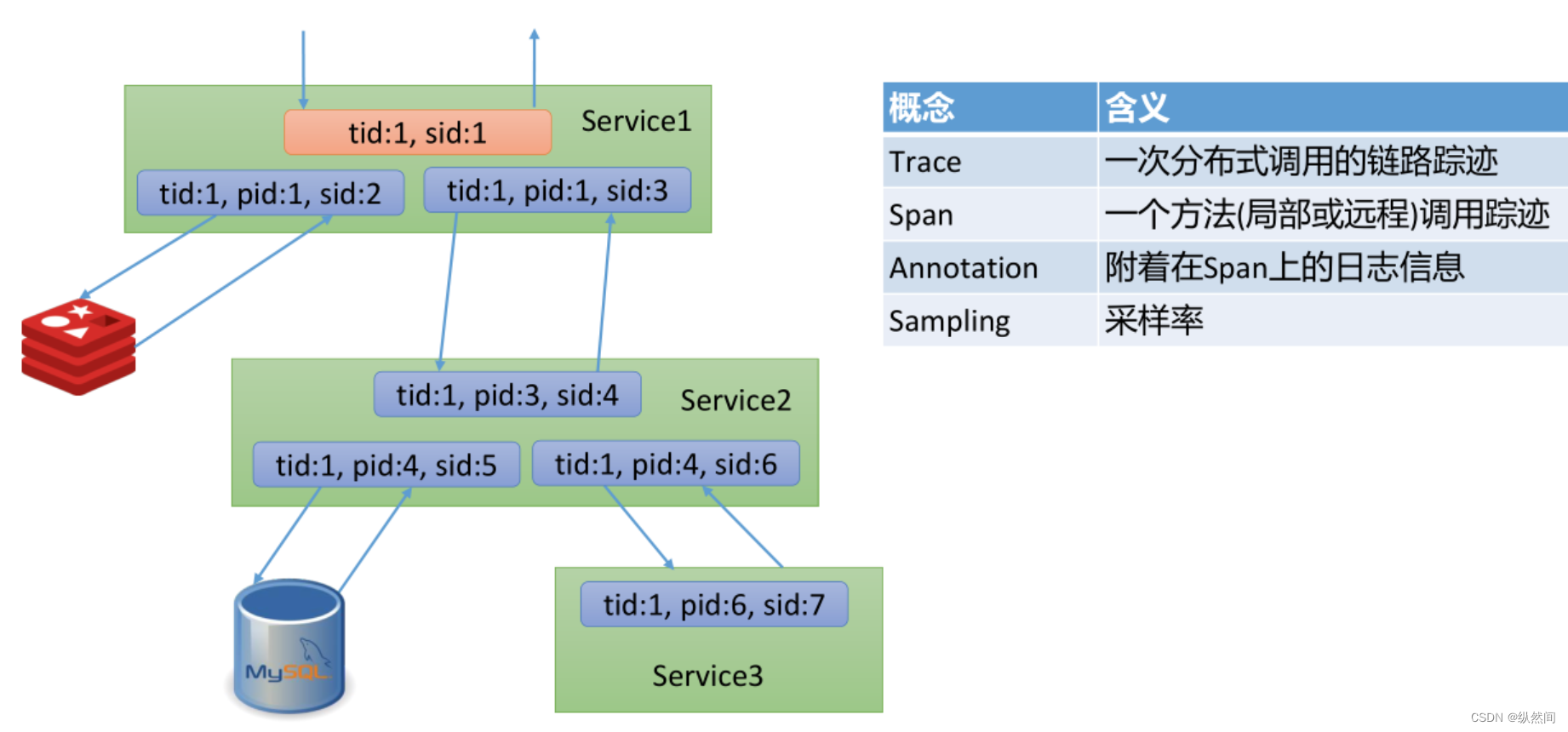

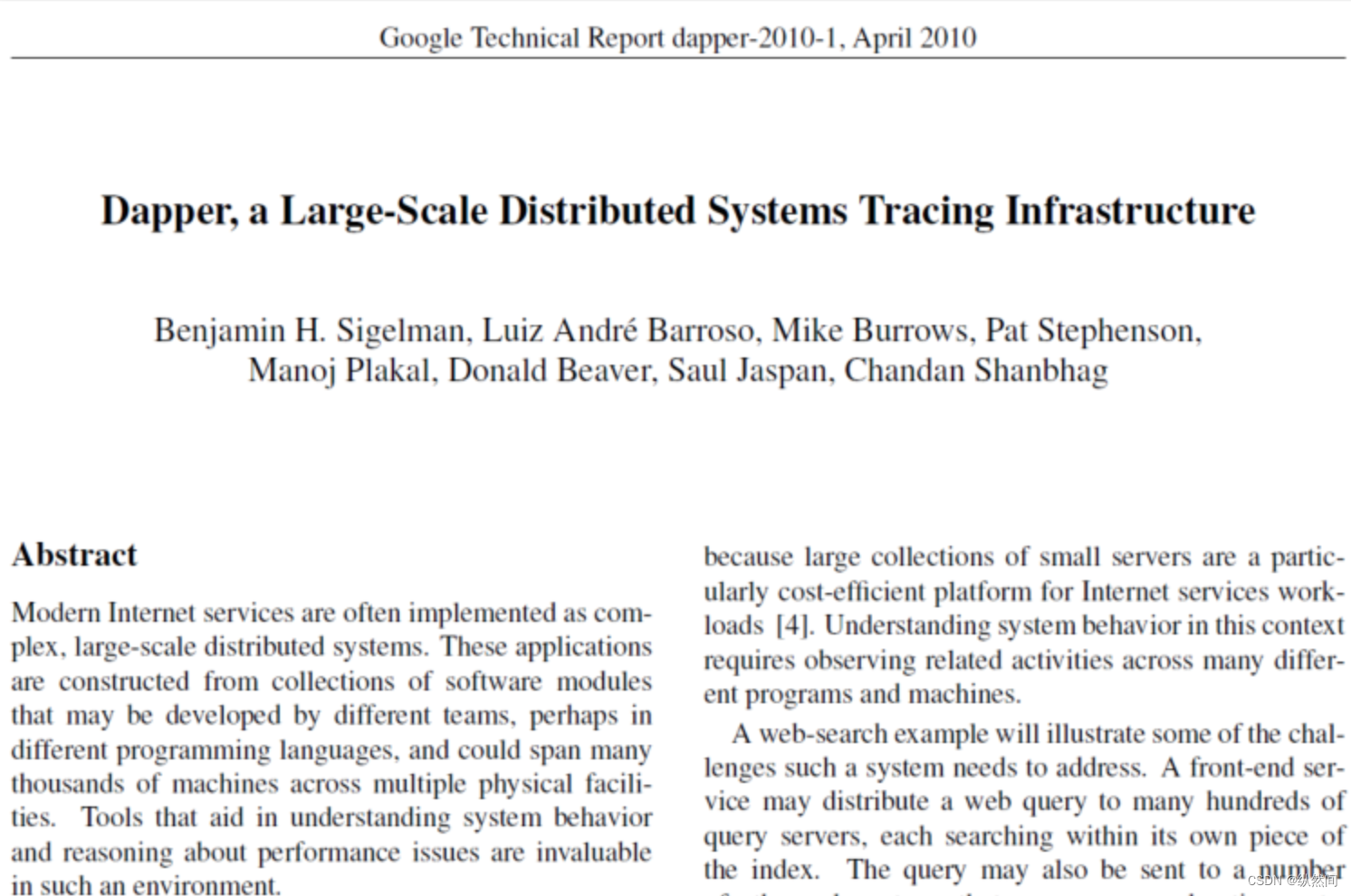

3.5 Google Dapper论文

在这里插入图片描述

3.6 Dapper Deployment

在这里插入图片描述

3.7 链路监控工作机制

在这里插入图片描述

3.8 CAT架构设计

整体设计
简单即是最好原则设计，主要分为三个模块cat-client，cat-consumer，cat-home。

cat-client 提供给业务以及中间层埋点的底层sdk。
cat-consumer 用于实时分析从客户端的提供的数据。
cat-home 作为提供给用户的展示的控制端。

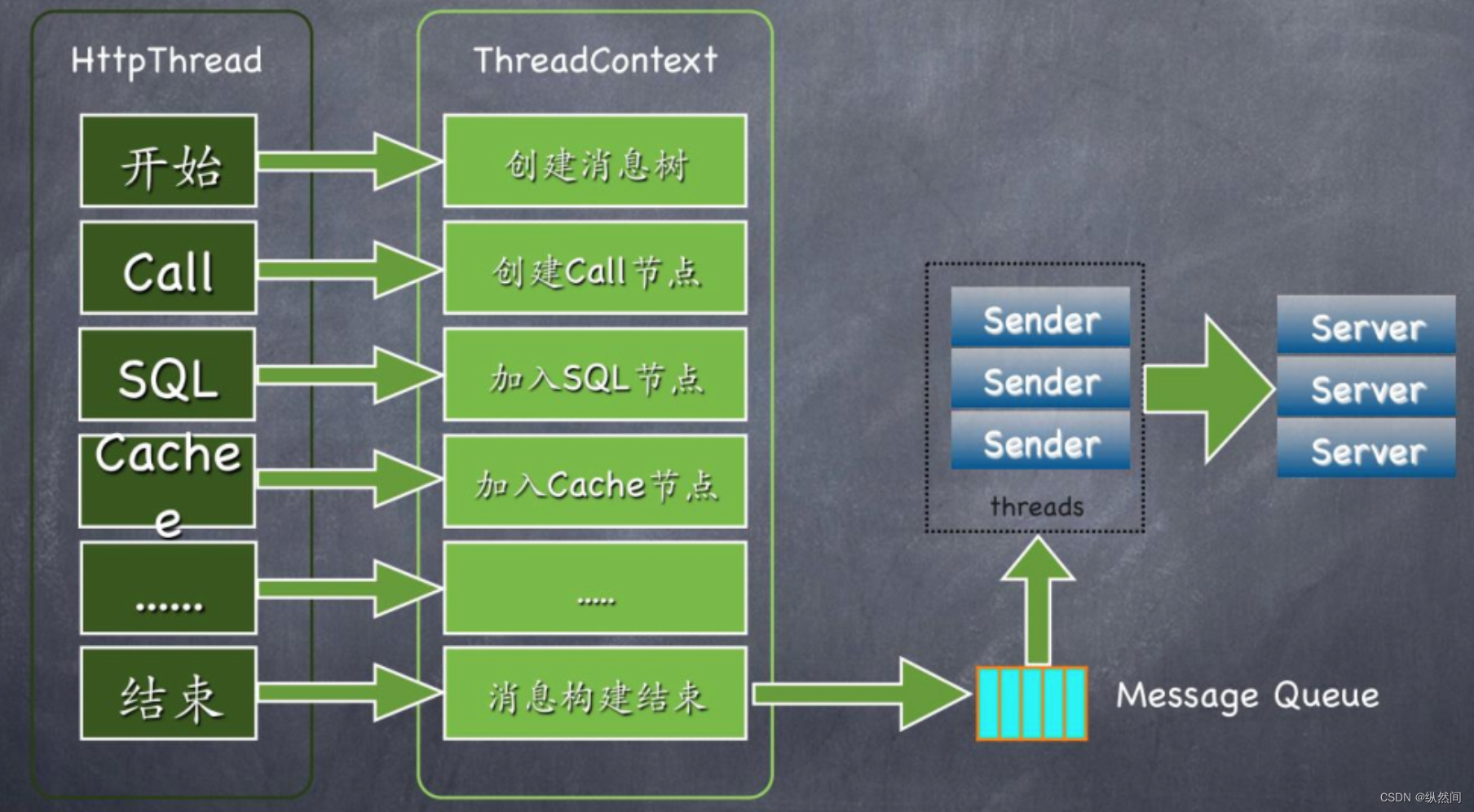

客户端设计

客户端设计是CAT系统设计中最为核心的一个环节，客户端要求是做到API简单、高可靠性能、无论在任何场景下客户端都不能影响各业务服务的性能（监控只是公司核心业务流程一个旁路环节）。

在这里插入图片描述

服务端设计

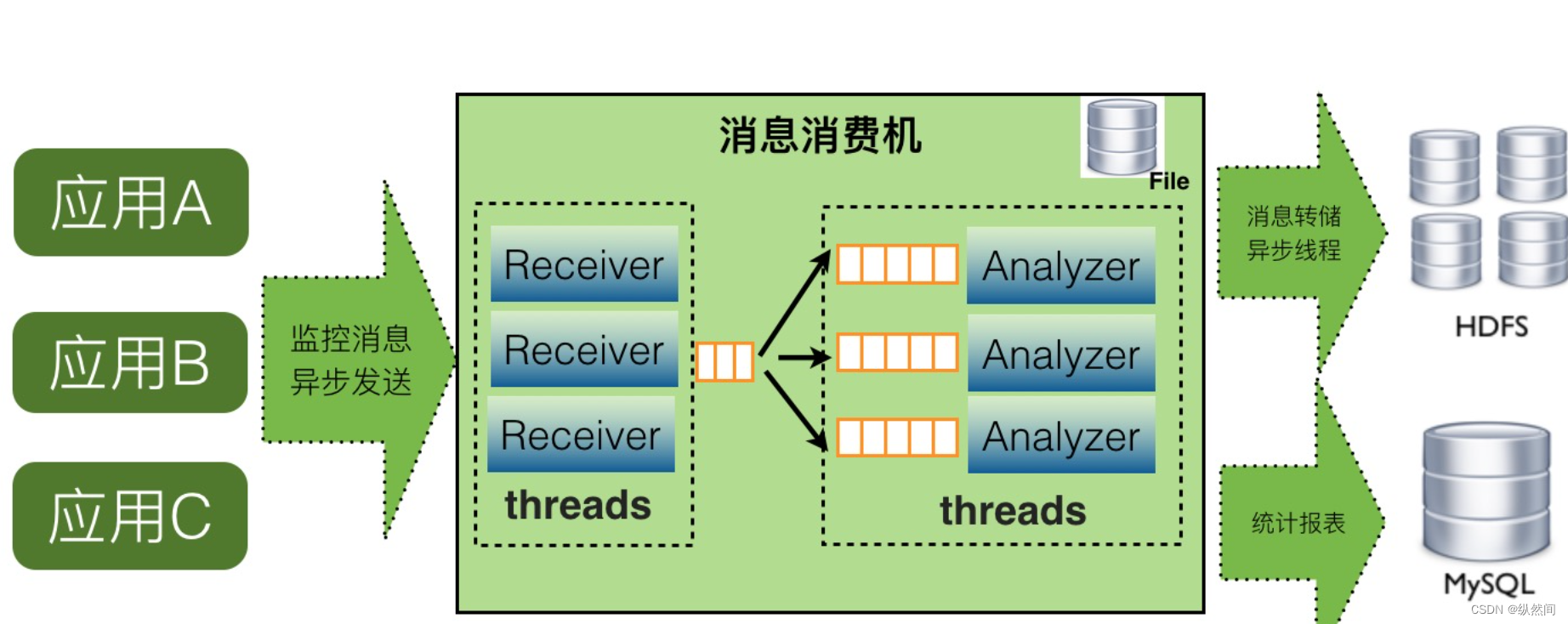

服务端单机cat-consumer的整体架构：
在这里插入图片描述

当某个报表处理器处理来不及时候，比如Transaction报表处理比较慢，可以通过配置支持开启多个Transaction处理线程，并发消费消息。
在这里插入图片描述

4. 总结

CAT功能作用，特点优势
CAT的统计报表，功能作用
Google Dapper分布式链路监控理论基础，部署结构。
链路的监控机制，如何运作，如何跟踪。
CAT的架构设计，特征，核心模块，处理流程。

第2章 CAT安装使用

1. 目标

安装与配置CAT服务
CAT的接入使用，查看链路跟踪信息

2. 步骤

完成CAT单机部署
拓展CAT集群部署
服务设计
工程结构
CAT集成事项
启动验证

3. 实现

3.1 CAT单机部署

环境要求

CAT启动配置

不建议在Windows下部署，设计上对window支持不好，容易出各种问题。

下载CAT源码, 如GIT方式过慢，可用Download Zip 方式打包下载。
构建CAT服务war包
可以导入IDEA工程进行编译，或者直接用MAVEN进行编译：
将MAVEN加入到系统PATH，执行mvn命令：
```
mvn clean install -Dmaven.test.skip=true
```
创建数据库

先创建CAT数据库，采用utf8mb4字符集，再导入{CAT_SRC}/script/目录下的CatApplication.sql脚本。
配置修改
运行盘下的/data/appdatas/cat和/data/applogs/cat有读写权限，如果程序是在E盘，则需创建e:/data/appdatas/cat目录

配置/data/appdatas/cat/client.xml (客户端使用)

<?xml version="1.0" encoding="utf-8"?>
<config mode="client">
    <servers>
        <server ip="127.0.0.1" port="2280" http-port="8080"/>
    </servers>
</config>

配置/data/appdatas/cat/datasources.xml (服务端使用)

<?xml version="1.0" encoding="utf-8"?> 3 1s 10m 1000 com.mysql.jdbc.Driver <![CDATA[jdbc:mysql://127.0.0.1:3306/cat]]> root root <![CDATA[useUnicode=true&characterEncoding=UTF-8&autoReconnect=true&socketTimeout=120000]]> ```

TOMCAT配置

修改tomcat conf 目录下 server.xml，检查好端口没有被其他程序占用。

 如果内存不足， 需作调整(linux)
```sh
CATALINA_OPTS="-Xms1024m -Xmx2048m -Xss1024K  -XX:MetaspaceSize=512m -XX:MaxMetaspaceSize=1024m"

启动

执行start.sh
打开控制台地址： http://10.10.20.10:8080/cat/s/config?op=routerConfigUpdate
默认用户名：admin 默认密码：admin

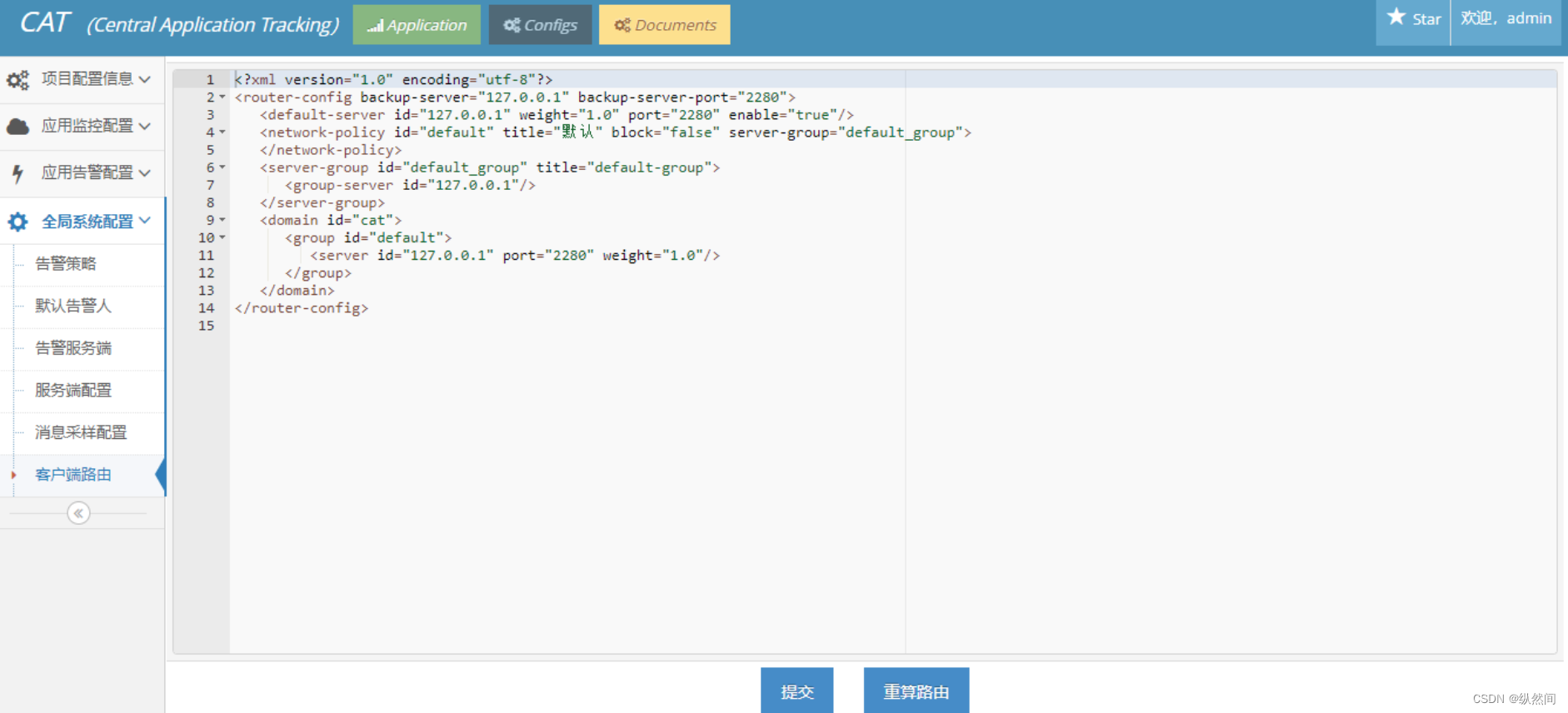

正常可以看到后台：
在这里插入图片描述

3.2 CAT集群部署

课程演示，不作详细介绍，具体可参考官方文档： CAT集群部署

3.3 服务设计

在这里插入图片描述

设计四个服务：网关服务、订单服务、账户服务和库存服务，三层调用关系监控，

Gateway->Order->Account、Stock

3.4 工程结构

cat-demo: 父级工程
cat-demo-account: 账户服务工程
cat-demo-gateway: 网关服务工程
cat-demo-order: 订单服务工程
cat-demo-stock: 库存服务工程

3.5 CAT集成事项

cat-demo父级工程的POM依赖：
引用最新版本cat组件：

    <dependencies>
        <!-- spring boot 依赖 -->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>
        <!-- Nacos服务注册发现依赖 -->
        <dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
        </dependency>
        <!-- Spring Boot 监控组件依赖 -->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-actuator</artifactId>
        </dependency>
        <!-- CAT 组件依赖-->
        <dependency>
            <groupId>com.dianping.cat</groupId>
            <artifactId>cat-client</artifactId>
            <version>3.0.0</version>
        </dependency>
    </dependencies>

请求接收拦截器
拦截所有经过服务的请求，为前置拦截器，支持URL正则匹配
CatFilterConfigure 配置类：

@Configuration
public class CatFilterConfigure {

    @Bean
    public FilterRegistrationBean catFilter() {
        FilterRegistrationBean registration = new FilterRegistrationBean();
        CatServletFilter filter = new CatServletFilter();
        registration.setFilter(filter);
        registration.addUrlPatterns("/*");
        registration.setName("cat-filter");
        registration.setOrder(1);
        return registration;
    }
}

CatServletFilter实现类：

package com.test.cat.demo.gateway.catutils;

import com.dianping.cat.Cat;
import com.dianping.cat.CatConstants;
import com.dianping.cat.message.Message;
import com.dianping.cat.message.Transaction;

import javax.servlet.*;
import javax.servlet.http.HttpServletRequest;
import java.io.IOException;

public class CatServletFilter implements Filter {

    private String[] urlPatterns = new String[0];

    /**
     * 初始化配置
     * @param filterConfig
     * @throws ServletException
     */
    @Override
    public void init(FilterConfig filterConfig) throws ServletException {
        String patterns = filterConfig.getInitParameter("CatHttpModuleUrlPatterns");
        if (patterns != null) {
            patterns = patterns.trim();
            urlPatterns = patterns.split(",");
            for (int i = 0; i < urlPatterns.length; i++) {
                urlPatterns[i] = urlPatterns[i].trim();
            }
        }
    }

    /**
     * 请求过滤处理
     * @param servletRequest
     * @param servletResponse
     * @param filterChain
     * @throws IOException
     * @throws ServletException
     */
    @Override
    public void doFilter(ServletRequest servletRequest, ServletResponse servletResponse, FilterChain filterChain) throws IOException, ServletException {

        HttpServletRequest request = (HttpServletRequest) servletRequest;

        String url = request.getRequestURL().toString();
        for (String urlPattern : urlPatterns) {
            if (url.startsWith(urlPattern)) {
                url = urlPattern;
            }
        }

        // cat 上下文信息设置
        CatContext catContext = new CatContext();
        catContext.addProperty(Cat.Context.ROOT, request.getHeader(CatHttpConstants.CAT_HTTP_HEADER_ROOT_MESSAGE_ID));
        catContext.addProperty(Cat.Context.PARENT, request.getHeader(CatHttpConstants.CAT_HTTP_HEADER_PARENT_MESSAGE_ID));
        catContext.addProperty(Cat.Context.CHILD, request.getHeader(CatHttpConstants.CAT_HTTP_HEADER_CHILD_MESSAGE_ID));
        Cat.logRemoteCallServer(catContext);

        Transaction t = Cat.newTransaction(CatConstants.TYPE_URL, url);

        try {
            // cat日志记录
            Cat.logEvent("Service.method", request.getMethod(), Message.SUCCESS, request.getRequestURL().toString());
            Cat.logEvent("Service.client", request.getRemoteHost());

            filterChain.doFilter(servletRequest, servletResponse);

            t.setStatus(Transaction.SUCCESS);
        } catch (Exception ex) {
            t.setStatus(ex);
            Cat.logError(ex);
            throw ex;
        } finally {
            t.complete();
        }
    }

}

RestTemplate请求拦截器

请求传递拦截器，保存CAT调用链信息，跟踪记录发送至外部服务的请求。

CatRestInterceptor

@Component
public class CatRestInterceptor implements ClientHttpRequestInterceptor {

	@Override
	public ClientHttpResponse intercept(HttpRequest request, byte[] body, ClientHttpRequestExecution execution)
			throws IOException {

		Transaction t = Cat.newTransaction(CatConstants.TYPE_CALL, request.getURI().toString());

		try {
			HttpHeaders headers = request.getHeaders();

			// 保存和传递CAT调用链上下文
			Context ctx = new CatContext();
			Cat.logRemoteCallClient(ctx);
			headers.add(CatHttpConstants.CAT_HTTP_HEADER_ROOT_MESSAGE_ID, ctx.getProperty(Context.ROOT));
			headers.add(CatHttpConstants.CAT_HTTP_HEADER_PARENT_MESSAGE_ID, ctx.getProperty(Context.PARENT));
			headers.add(CatHttpConstants.CAT_HTTP_HEADER_CHILD_MESSAGE_ID, ctx.getProperty(Context.CHILD));

			// 继续执行请求
			ClientHttpResponse response =  execution.execute(request, body);
			t.setStatus(Transaction.SUCCESS);
			return response;
		} catch (Exception e) {
			Cat.getProducer().logError(e);
			t.setStatus(e);
			throw e;
		} finally {
			t.complete();
		}
	}
}

注意， RestTemplate的初始化配置:

	@Bean
    RestTemplate restTemplate() {

        RestTemplate restTemplate = new RestTemplate();

        // 保存和传递调用链上下文
        restTemplate.setInterceptors(Collections.singletonList(new CatRestInterceptor()));

        return restTemplate;
    }

注意
- resources资源目录，路径META-INF下，必须创建app.properties，内部只要配置app.name属性。
- 3.0版本后， client的配置抽离，写在/data/appdatas/cat目录下的client.xml文件

<config xmlns:xsi="http://www.w3.org/2001/XMLSchema" xsi:noNamespaceSchemaLocation="config.xsd">
    <servers>
        <server ip="10.10.20.10" port="2280" http-port="8080" />
    </servers>
</config>

服务最好要在Linux下运行，源码没有正确识别windows盘符，会有问题。

3.6 启动验证

Nacos控制台

四个服务正常启动注册。注意：这里打包时候Nacos指向地址为宿主机的HOST地址
访问Gateway服务，本示例是部署在Linux机器上，地址： http://10.10.20.10:8081/gateway

所有服务均正常返回结果：

gateway service ==> Calling order service[order success] ==> Calling Account Service [account success] ==> Calling Customer Service [stock success]

CAT控制台

在这里插入图片描述

CAT的LOGVIEW按层级完整的记录了四个服务的请求信息， 1至4分别对应Gateway、Order、Account和Stock服务。

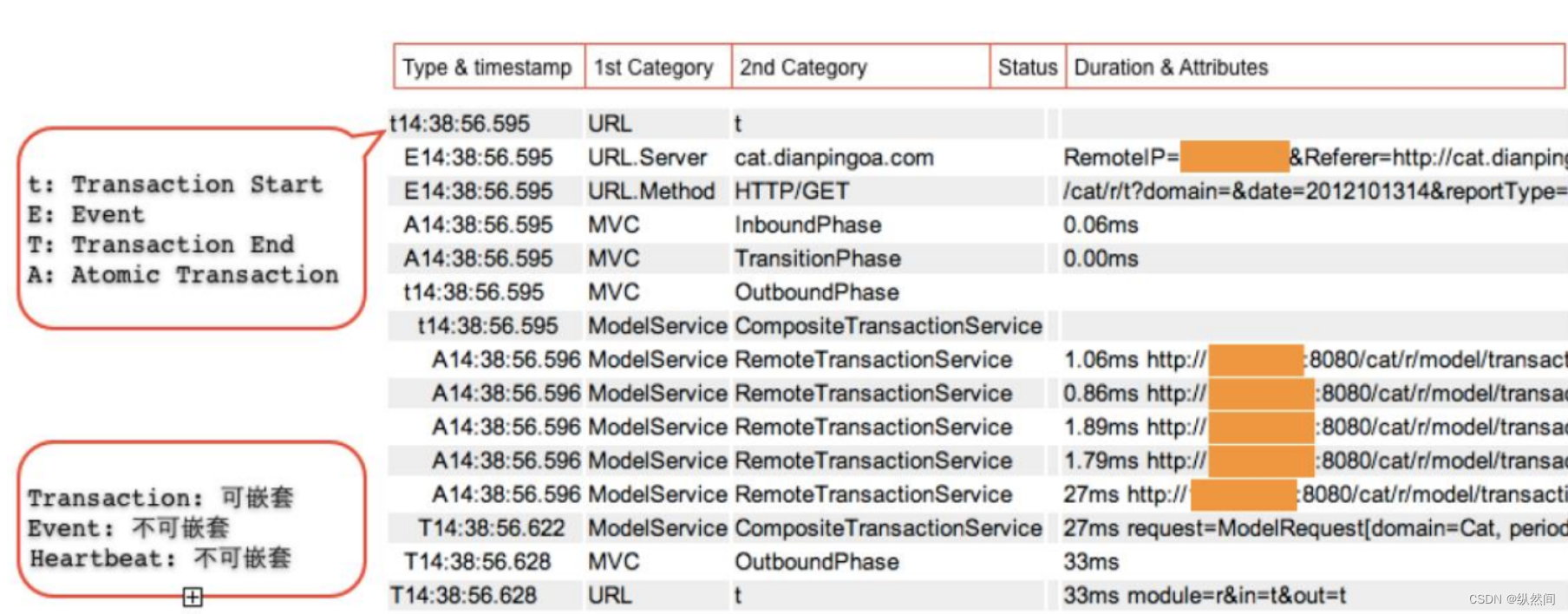

LOGVIEW主要包含请求时间，服务地址，请求客户端等主要信息，也支持图形方式呈现：
在这里插入图片描述

CAT 还有很多指标统计与报表展示，能有效帮助我们监控管理整体微服务调用链路状态。

4. 总结

CAT的单机部署，虚拟机下，注意绑定的IP， TOMCAT下注意采用UTF8编码，防止乱码，如本机内存有限，可以将CAT占用内存调小些。
了解整体服务结构设计，接入CAT使用验证，查看链路跟踪信息。
掌握LOGVIEW的关键信息，服务地址，客户端信息，请求耗时等。
