cubieboard2使用ov7670模块

我使用的是cubieboard2板+dvk521扩展板,源码包是到官网下载的cubieboard2_android_SDK_v1.05

android系统及内核源码编译见:http://blog.csdn.net/lynchyo/article/details/38292407

关于全志A20摄像头模块配置的资料很多,杂乱无章,而且只是操作性介绍,并没有详细地说明相应操作的原因,也没有针对相应板子和源码包进行配置说明,导致像我一样的初学者刚接触时往往会一头雾水,按着资料配置很难配置成功。

经过一段时间的摸索,理清了整个配置过程,故总结之。


一、ov7670驱动文件ov7670.c在哪?

我的源码包cubieboard2_android_SDK_v1.05编译完后并没有ov7670.ko模块,原因有两个:一个是没驱动文件ov7670.c,一个是模块没指定编译。

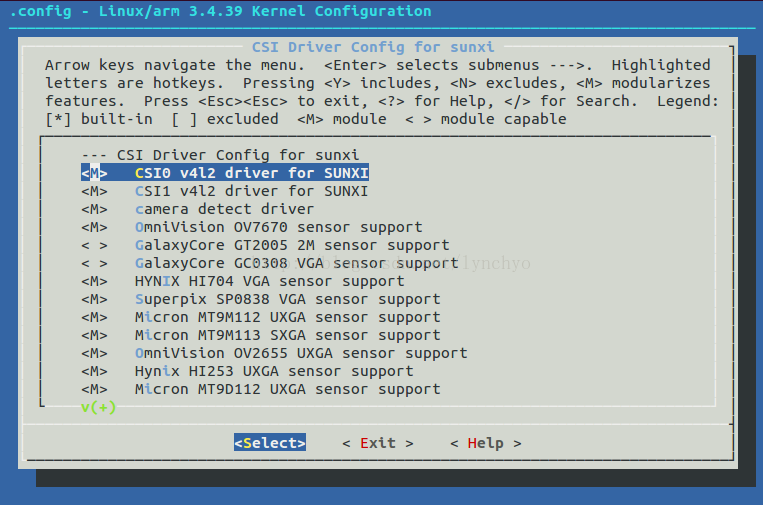

不过通过到lichee/linux-3.4/目录下,make menuconfig,发现ov7670模块已指定编译成模块,那是不是真的没有驱动文件呢?

Device Drivers  ---> <*> Multimedia support  ---> [*]   CSI Driver Config for sunxi  ---> <M>   OmniVision OV7670 sensor support

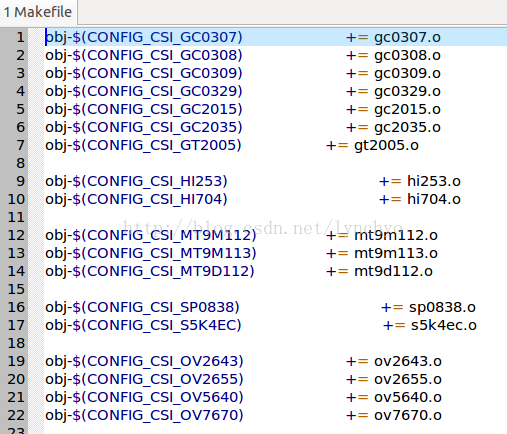

再到CubieBoard2_SDK/lichee/linux-3.4/drivers/media/video/sunxi_csi/device目录下,果然没有ov7670驱动文件ov7670.c,那到哪里去找ov7670.c文件呢?



在lichee/linux-3.4目录下$ locate ov7670.c,发现在CubieBoard2_SDK/lichee/linux-3.4/drivers/media/video目录下有一个ov7670.c,是不是它呢?不管三七二十一,把它copy一份到CubieBoard2_SDK/lichee/linux-3.4/drivers/media/video/sunxi_csi/device目录下,然后修改该目录下的makefile,在文件后面加上:obj-$(CONFIG_CSI_OV7670)+= ov7670.o




重新编译内核:

$ cd lichee/linux-3.4

$ make clean

$ cp arch/arm/configs/cubieboard2_config .config

$ cd ..

$ ./build.sh -p sun7i_android



编译完成后在CubieBoard2_SDK/lichee/linux-3.4/drivers/media/video/sunxi_csi/device目录下生成ov7670.ko。


配置sys_config.fex,camera.cfg,init.sun7i.rc,ueventd.sun7i.rc文件,然后

$ cd ../android

$ source build/envsetup.sh

$ lunch 选15

$ extract-bsp

$ make

$ pack


生成镜像在windows下用PhoenixSuit烧录到板子上,点击camera启动图标,会出现Unfortunately,Camera has stopped.

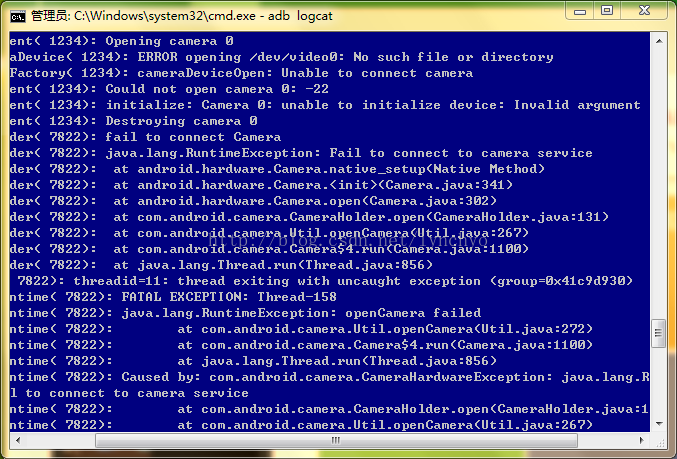

在cmd下adb logcat可看到程序运行出错原因,是因为找不到/dev/video0,而/dev/video0是否存在正是反映了驱动加载是否成功,不存在/dev/video0,证明驱动没加载成功。



adb root

adb shell

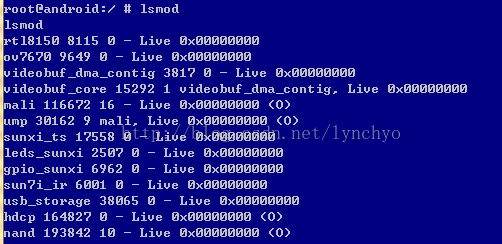

lsmod  查看已加载的模块


并没有camera.ko和sunxi_csi1.ko,调试内核,手动加载驱动(注意顺序):

echo 8 > /proc/sys/kernel/printk
rmmod /system/vendor/modules/sunxi_csi1.ko
rmmod /system/vendor/modules/ov7670.ko
rmmod /system/vendor/modules/camera.ko
insmod /system/vendor/modules/camera.ko
insmod /system/vendor/modules/ov7670.ko
insmod /system/vendor/mo
dules/sunxi_csi1.ko

dmesg > /sdcard/1.txt

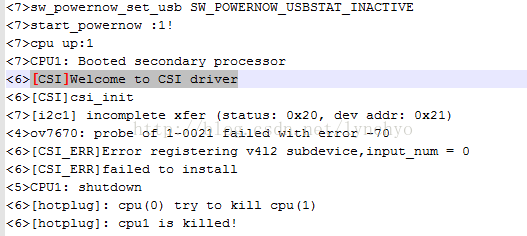

查看1.txt:

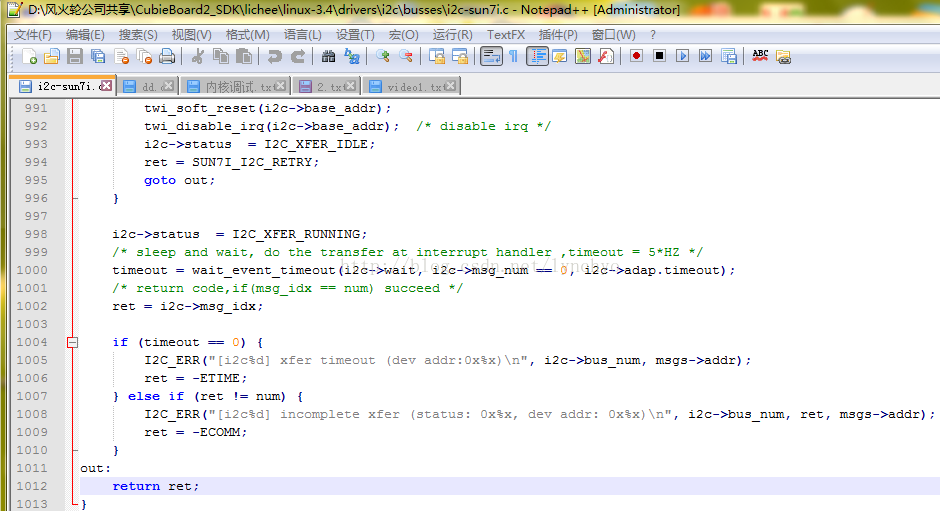

可根据打印的信息用notepad++搜索打印该信息的地方,进而跟踪出错的原因,初步定位在以下位置:




无论怎么配置sys_config.fex,camera.cfg,init.sun7i.rc,ueventd.sun7i.rc这四个文件,无论是自动加载驱动,还是通过adb shell 手动rmmod,insmod,驱动都是没加载成功,不过初步觉得是sunxi_csi1.ko和ov7670.ko的问题。究竟问题在哪呢?

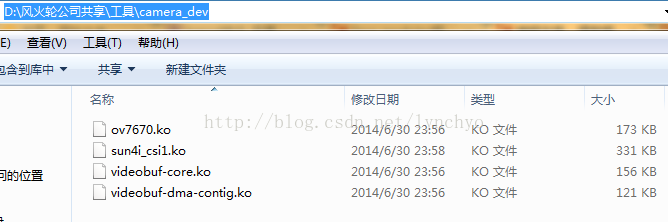

另外,购买板子时附带了一些资料:

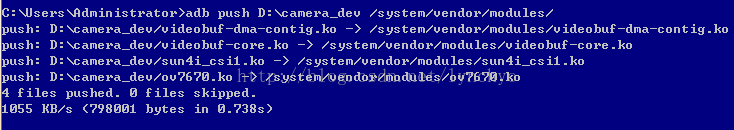

出现格式不对的错误,原因是附带的ko文件编译时所依赖的内核版本跟我编译的内核版本不一致,所以附带的摄像头驱动资料也用不了。通过在Ubuntu下modinfo ov7670.ko知道该模块是在3.4.61版本内核下编译的,而我用的内核版本是3.4.39(cubieboard2_android_SDK_v1.05)。


另外发现一个问题:附带资料里的ov7670.ko大小有173KB,而我编出来的ov7670.ko只有63KB,是不是我用来编译的ov7670.c有问题?我拷贝的ov7670.c是不是linux内核本身自带有的驱动文件,并不适合板子用?于是我到网上或官网上尝试寻找正确的ov7670.c,未果。



再到http://docs.cubieboard.org/tutorials/cb2/development/building_your_own_android_image,对新的源码包cubieboard2_android_SDK_v1.09产生了兴趣,既然买板子时配了ov7670模块,那么肯定有源码包带有ov7670.c,于是我下载了这个源码包,解压,在lichee/linux-3.4/drivers/media/video/sunxi_csi/device目录下的确有了ov7670.c,拿来跟我之前copy的ov7670.c比较:

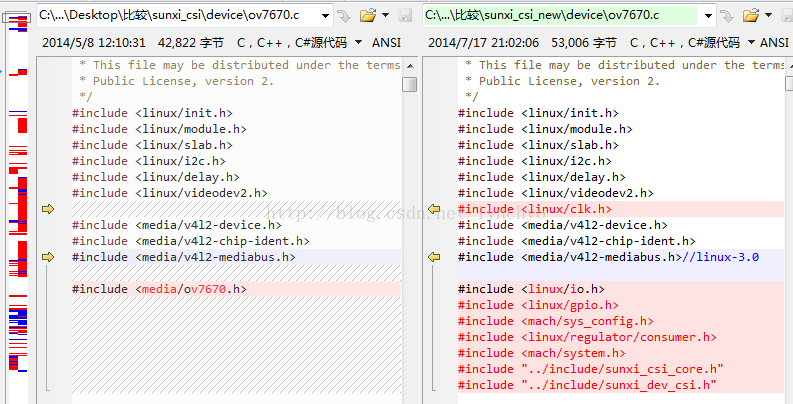

原来的ov7670.c真的不行啊!通过文件比较,camera.ko及sunxi_sci1.ko的源文件在两个源码包中一样,驱动加载不成功的原因很明确,就是没找到对应的ov7670.c



于是用这个新的驱动文件替换掉原来的,再到CubieBoard2_SDK/android/out/target/product/sugar-cubieboard2/system/vendor/modules目录下把ov7670.ko删了(这一步很重要,如果没删,重新编译打包后ov7670.ko还是原来那个,所以必须删)。


二、正确配置文件

保证驱动模块没问题之后,必须正确配置sys_config.fex,camera.cfg,init.sun7i.rc,ueventd.sun7i.rc四个文件。

lichee/tools/pack/chips/sun7i/configs/android/sugar-cubieboard2/sys_config.fex文件:

[camera_list_para]
camera_list_para_used   = 0
ov7670                  = 1
gc0308                  = 0
gt2005                  = 0
hi704                   = 0
sp0838                  = 0
mt9m112                 = 0
mt9m113                 = 0
ov2655                  = 0
hi253                   = 0
gc0307                  = 0
mt9d112                 = 0
ov5640                  = 0
gc2015                  = 0
ov2643                  = 0
gc0329                  = 0
gc0309                  = 0
tvp5150                 = 0
s5k4ec                  = 0
ov5650_mv9335           = 0
siv121d                 = 0

;--------------------------------------------------------------------------------
;csi gpio configuration
;csi_if: 0:hv_8bit 1:hv_16bit 2:hv_24bit 3:bt656 1ch 4:bt656 2ch 5:bt656 4ch
;csi_mode: 0:sample one csi to one buffer 1:sample two csi to one buffer
;csi_dev_qty: The quantity of devices linked to csi interface
;csi_vflip: flip in vertical direction 0:disable 1:enable
;csi_hflip: flip in horizontal direction 0:disable 1:enable
;csi_stby_mode: 0:not shut down power at standby 1:shut down power at standby
;csi_iovdd: camera module io power , pmu power supply
;csi_avdd:	camera module analog power , pmu power supply
;csi_dvdd:	camera module core power , pmu power supply
;pmu_ldo3:  fill "axp20_pll"
;pmu_ldo4:  fill "axp20_hdmi"
;fill "" when not using any pmu power supply
;csi_flash_pol: the active polority of the flash light IO 0:low active 1:high active
;--------------------------------------------------------------------------------

[csi0_para]
csi_used            = 0

csi_dev_qty         = 1
csi_stby_mode       = 0
csi_mname           = "ov7670"
csi_if              = 0
csi_iovdd           = ""
csi_avdd            = ""
csi_dvdd            = ""
csi_vol_iovdd       =
csi_vol_dvdd        =
csi_vol_avdd        =
csi_vflip           = 1
csi_hflip           = 0
csi_flash_pol       = 1
csi_facing          = 0

csi_twi_id          = 1
csi_twi_addr        = 0x42
csi_pck             = port:PG00<3><default><default><default>
csi_ck              = port:PG01<3><default><default><default>
csi_hsync           = port:PG02<3><default><default><default>
csi_vsync           = port:PG03<3><default><default><default>
csi_d0              = port:PG04<3><default><default><default>
csi_d1              = port:PG05<3><default><default><default>
csi_d2              = port:PG06<3><default><default><default>
csi_d3              = port:PG07<3><default><default><default>
csi_d4              = port:PG08<3><default><default><default>
csi_d5              = port:PG09<3><default><default><default>
csi_d6              = port:PG10<3><default><default><default>
csi_d7              = port:PG11<3><default><default><default>
csi_reset           = port:PH14<1><default><default><0>
csi_power_en        =
csi_stby            = port:PH17<1><default><default><0>

[csi1_para]
csi_used            = 1

csi_dev_qty         = 1
csi_stby_mode       = 0
csi_mname           = "ov7670"
csi_if              = 0
csi_iovdd           = ""
csi_avdd            = ""
csi_dvdd            = ""
csi_vol_iovdd       =
csi_vol_dvdd        =
csi_vol_avdd        =
csi_vflip           = 1
csi_hflip           = 0
csi_flash_pol       = 1
csi_facing          = 0

csi_twi_id          = 1
csi_twi_addr        = 0x42
csi_pck             = port:PG00<3><default><default><default>
csi_ck              = port:PG01<3><default><default><default>
csi_hsync           = port:PG02<3><default><default><default>
csi_vsync           = port:PG03<3><default><default><default>
csi_d0              = port:PG04<3><default><default><default>
csi_d1              = port:PG05<3><default><default><default>
csi_d2              = port:PG06<3><default><default><default>
csi_d3              = port:PG07<3><default><default><default>
csi_d4              = port:PG08<3><default><default><default>
csi_d5              = port:PG09<3><default><default><default>
csi_d6              = port:PG10<3><default><default><default>
csi_d7              = port:PG11<3><default><default><default>
csi_reset           = port:PH14<1><default><default><0>
csi_power_en        =
csi_stby            = port:PH17<1><default><default><0>



android/device/softwinner/sugar-cubieboard2/camera.cfg文件:

;-------------------------------------------------------------------------------
; 1 for single camera, 2 for double camera
;-------------------------------------------------------------------------------

number_of_camera = 1

;-------------------------------------------------------------------------------
; CAMERA_FACING_BACK
; gc0308 ov7670
;-------------------------------------------------------------------------------

camera_id = 0

;-------------------------------------------------------------------------------
; 1 for CAMERA_FACING_FRONT
; 0 for CAMERA_FACING_BACK
;-------------------------------------------------------------------------------

camera_facing = 0

;-------------------------------------------------------------------------------
; camera orientation (0, 90, 180, 270)
;-------------------------------------------------------------------------------

camera_orientation = 0

;-------------------------------------------------------------------------------
; driver device name
;-------------------------------------------------------------------------------

camera_device = /dev/video1

;-------------------------------------------------------------------------------
; device id
; for two camera devices with one CSI
;-------------------------------------------------------------------------------

device_id = 0



android/device/softwinner/sugar-cubieboard2/init.sun7i.rc文件:

# csi module
    insmod /system/vendor/modules/videobuf-core.ko
    insmod /system/vendor/modules/videobuf-dma-contig.ko
    insmod /system/vendor/modules/camera.ko
    insmod /system/vendor/modules/ov7670.ko
    insmod /system/vendor/modules/sunxi_csi1.ko
    #insmod /system/vendor/modules/uvcvideo.ko



android/device/softwinner/sugar-cubieboard2/ueventd.sun7i.rc文件:

# disp driver
/dev/disp                 	0777   	system     	system
/dev/cedar_dev            	0666   	system     	system
/dev/ace_dev              	0666   	system     	system
/dev/ump      		0777   	system  		graphics
/dev/mali      		0777   	system  		graphics
/dev/ump      		0777   	system  		graphics
#/dev/video0     		0777   	system  		system
/dev/snd/pcmC0D0c     	0777   	system     	system
/dev/snd/pcmC0D0p    	0777  	system     	system
/dev/ttyUSB0     		0777   	system     	system
/dev/ttyUSB1     		0777   	system     	system
/dev/ttyUSB2     		0777   	system     	system
/dev/ttyUSB3     		0777   	system     	system
/dev/gps                  	0777   	system     	system
/dev/pa_dev        	0777  	system     	system
/dev/g2d        		0666  	system     	system
/dev/vmouse        	0666  	system     	system
/dev/sunxi_mem     	0666   	media      	media
/dev/video1       		0666  	media      	media



重新编译内核和源码,pack,生成img文件,烧到板子上,即可打开自动的摄像头程序。

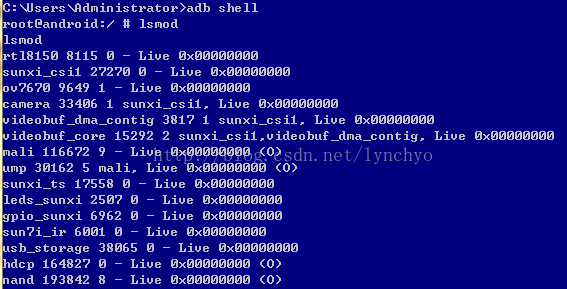

驱动成功加载成功后lsmod:

通过命令" ls /dev/ "可看到video1设备节点

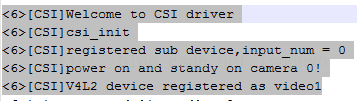

内核打印信息:



三、附加说明

1、/dev/video0与/dev/video1

[csi1_para ] csi_used = 1

# csi module

insmod /system/vendor/modules/videobuf-core.ko

insmod /system/vendor/modules/videobuf-dma-contig.ko

insmod /system/vendor/modules/camera.ko

insmod /system/vendor/modules/ov7670.ko

insmod /system/vendor/modules/sunxi_csi1.ko

需要/dev/video1节点,用于ov7670摄像头。



[csi0_para ] csi_used = 1

# csi module

insmod /system/vendor/modules/videobuf-core.ko

insmod /system/vendor/modules/videobuf-dma-contig.ko

insmod /system/vendor/modules/camera.ko

insmod /system/vendor/modules/ov7670.ko

insmod /system/vendor/modules/sunxi_csi0.ko

需要/dev/video0节点,用于gc0308等摄像头。



2、csi0与csi1

ov7670模块必须使用csi1,若使用csi0,驱动会加载不成功,不会产生/dev/video0节点。因此需把sys_config.fex文件里的[csi0_para ] csi_used = 0,[csi1_para ] csi_used = 1



3、 camera_list_para_used

[camera_list_para]中的camera_list_para_used不能置为1,置为1自动加载camera.ko会不成功,手动加载系统会卡死(这个暂时不知道原因)。

camera_list_para_used的使用是为了Camera模组能实现自适应功能,从而满足一个板子能够适应不同Camera模组,开启了该功能就可以实现Camera模组的自动检测,确认板子使用的Camera模组型号并保存相关参数供后面使用,关闭该功能即可恢复Camera模组固定配置的模式(camera_list_para_used = 0),我配置时只有一个ov7670,因此采用固定配置模式。



4、/dev/video1节点设置

在camera.cfg中指定/dev/video1节点和摄像头个数number_of_camera = 1
在ueventd.sun7i.rc中加入/dev/video1  0666  media  media



5、camera.ko

insmod /system/vendor/modules/videobuf-core.ko

insmod /system/vendor/modules/videobuf-dma-contig.ko

insmod /system/vendor/modules/camera.ko

insmod /system/vendor/modules/ov7670.ko

insmod /system/vendor/modules/sunxi_csi1.ko

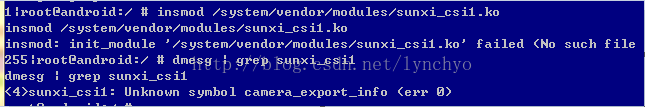

camera.ko必须放在中间(模块间有依赖关系)。camera.ko是自动检测模块,不管camera_list_para_used是0还是1,都必须加载。如果没有camera.ko,sunxi_csi1.ko会加载不成功(这是我看过的所有有关A20摄像头配置资料都没提及的),原因是sunxi_csi1.ko依赖于camera.ko(区别于sun4i_csi1(sun4i_csi0),有关sun4i_csi的配置资料并没有加载camera.ko)。

camera_export_info存在

lichee/linux-3.4/drivers/media/video/sunxi_csi/camera_detector/camera_detect.c中。

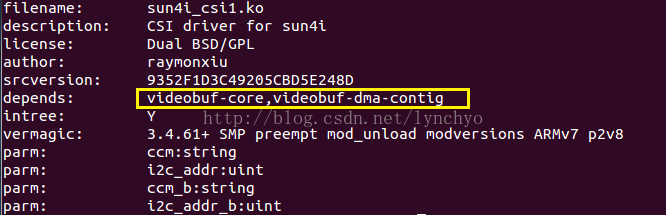

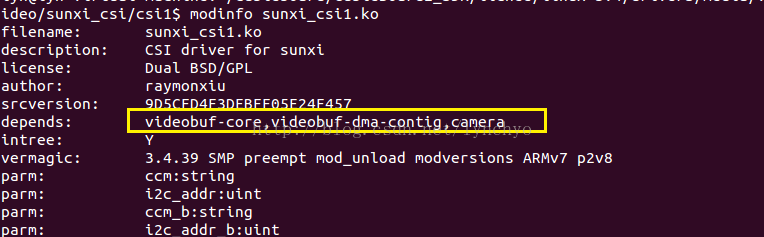

在ubuntu下使用modinfo命令查看驱动模块的依赖:





6、调试

在windows调试时,使用360手机助手安装驱动

adb root

adb shell

但无论当前控制台日志级别是何值,通过 /proc/kmsg (或使用dmesg)总能查看。另外如果配置好并运行了 syslogd 或 klogd,没有在控制台上显示的 printk 的信息也会追加到 /var/log/messages.log 中。



通过读写/proc/sys/kernel/printk文件可读取和修改控制台的日志级别。查看这个文件的方法如下:

#cat /proc/sys/kernel/printk

6   4   1   7

上面显示的4个数据分别对应控制台日志级别、默认的消息日志级别、最低的控制台日志级别和默认的控制台日志级别。

可用下面的命令设置当前日志级别:echo 8 > /proc/sys/kernel/printk

/proc/sys/kernel/printk
该文件可以调节printk的输出等级,文件中有四个数字值。
(1) 控制台日志级别:优先级高于该值的消息将被打印至控制台。
(2) 默认的消息日志级别:用该优先级来打印未定义优先级的消息。
(3) 最低的控制台日志级别:控制台日志界别可被设置的最小值。
(4) 默认的控制台日志级别:控制台日志级别的默认值



printk 消息级别定义
#define KERN_EMERG "<0>" /*紧急事件,一般是系统崩溃之前的提示消息*/
#define KERN_ALERT "<1>" /*必须立即采取行动*/
#define KERN_CRIT "<2>" /*临界状态,通常涉及严重的硬件或者软件操作失败*/
#define KERN_ERR "<3>" /*用于报告错误状态,设备驱动会经常使用KERN_ERR来报告硬件错误*/
#define KERN_WARNING "<4>" /*对可能出现问题的情况进行警告,这类情况通常不会对系统造成严重问题 */
#define KERN_NOTICE "<5>" /*有必要进行提示的正常情形,许多与安全相关的状况用这个级别进行汇报*/
#define KERN_INFO "<6>" /*内核提示性信息,很多驱动程序在启动的时候以这个级别打印找到的硬件信息*/
#define KERN_DEBUG "<7>" /*用于调试信息*/

insmod: init_module 'xxx.ko' failed (Exec format error) 格式错误,kernel module 是认 kernel 版本的, 因为不同的 kernel 版本内部的 structure 可能不相同, 所以不同版本编译出来的 kernel module 不可以混用。这个错误是内核版本不对。insmod驱动的时候就是驱动和内核必须在同一版本环境编译,否则加载不上。



常用调试命令:

adb push D:\camera.ko /system/vendor/modules/

adb root

adb shell

cat /proc/version  查看内核版本

cat /proc/devices  列出字符和块设备的主设备号以及分配到这些设备号的设备名称

ls dev  查看可是使用的设备节点

lsmod  列出当前系统载入的模块

insmod /system/vendor/modules/camera.ko

rmsmod /system/vendor/modules/camera.ko

dmesg | grep sunxi_csi1

dmesg > /sdcard/kernel_log.txt

cat /proc/kmsg  与dmesg功能类似,dmesg只显示到目前为止的信息,而该命令会不断刷新



dmesg命令说明:

kernel会将开机信息存储在ring buffer中。您若是开机时来不及查看信息,可利用dmesg来查看。开机信息亦保存在/var/log目录中,名称为dmesg的文件里。

dmesg用来显示内核环缓冲区(kernel-ring buffer)内容,内核将各种消息存放在这里。在系统引导时,内核将与硬件和模块初始化相关的信息填到这个缓冲区中。内核环缓冲区中的消息对于诊断系统问题通常非常有用。在运行dmesg时,它显示大量信息。通常通过grep使用管道查看dmesg的输出,这样可以更容易找到待查信息。

参  数:
-c  显示信息后,清除ring buffer中的内容。
-s<缓冲区大小>  预设置为8196,刚好等于ring buffer的大小。
-n  设置记录信息的层级

  • 0
    点赞
  • 3
    收藏
    觉得还不错? 一键收藏
  • 2
    评论

“相关推荐”对你有帮助么?

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 2
添加红包

请填写红包祝福语或标题

红包个数最小为10个

红包金额最低5元

当前余额3.43前往充值 >
需支付:10.00
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
