ZIGBEE抓包工具Ubiqua使用介绍

前言：

无线通信这玩意是看不见摸不着的，比较炫幻，不像串口通信，想知道通信的数据，直接接一个USB转串口线，打开PC串口助手就可以看到数据了。
无线不同的地方就是，这玩意还有加密，即使知道密钥，有的软件也不能看到数据。这就奇葩了，这个软件大家都懂得，是TI的PacketSnifferSmartRF，这软件看不了加密数据。
所以就给了其他抓包软件活命的机会，今天主要想介绍的是付费软件ubiqua，这玩意确实好用，怎样才能使用呢。
还有一个开源免费的软件wireshark，下次再说。

必备工具：

CC2531 USB Dongle无线网络分析仪（抓包工具，淘宝38-78元之间）

推荐一个https://item.taobao.com/item.htm?spm=a1z10.1-c-s.w137644-22763241871.38.3b874cf1pObmsR&id=619556678252

ZIGBEE抓包工具Ubiqua使用介绍
一、软件安装
双击UbiquaToolbox_1.4.2244.msi，如果出现.net框架错误，则需要百度一个.net框架安装即可。然后一直下一步直至安装完成。复制破解包Ubiqua.exe 到安装目录C:\Program Files (x86)\Ubilogix\Ubiqua Protocol Analyzer （根据自己的目录）就OK了，简单吧。。。

二、安装CC2531抓包驱动
一般会自动安装，如果安装不成功就下一个驱动精灵安装。

三、软件使用

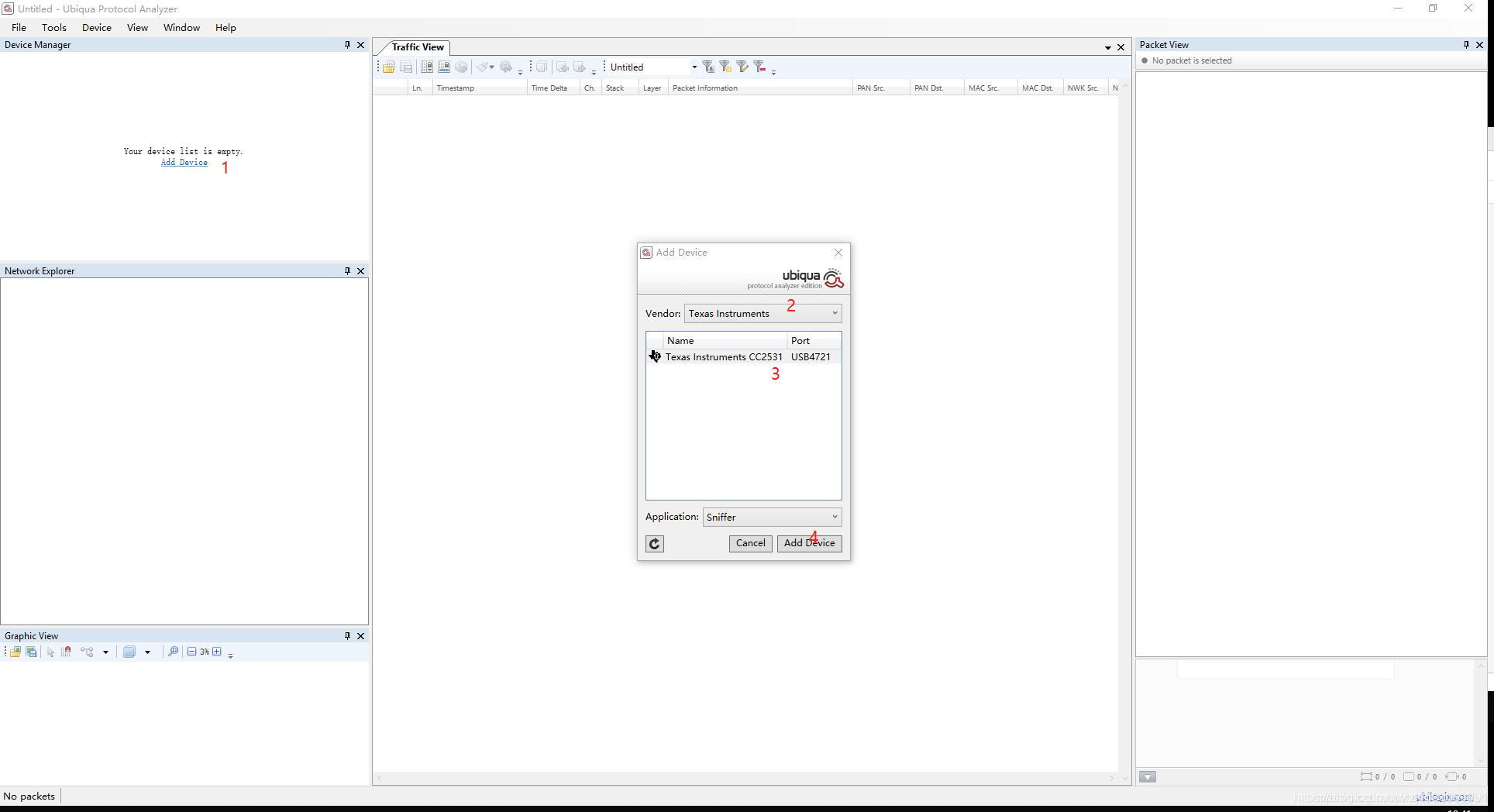

1.添加Dongle设备

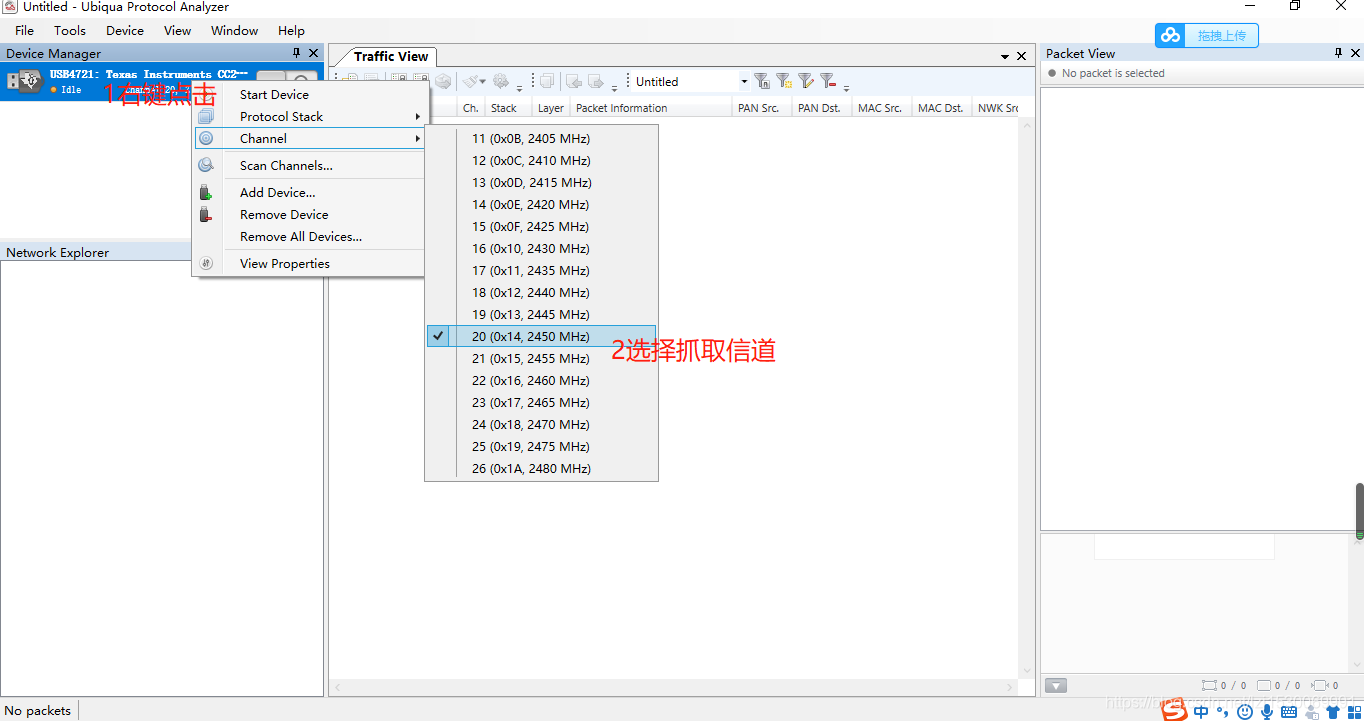

2.设置zigbee抓包信道

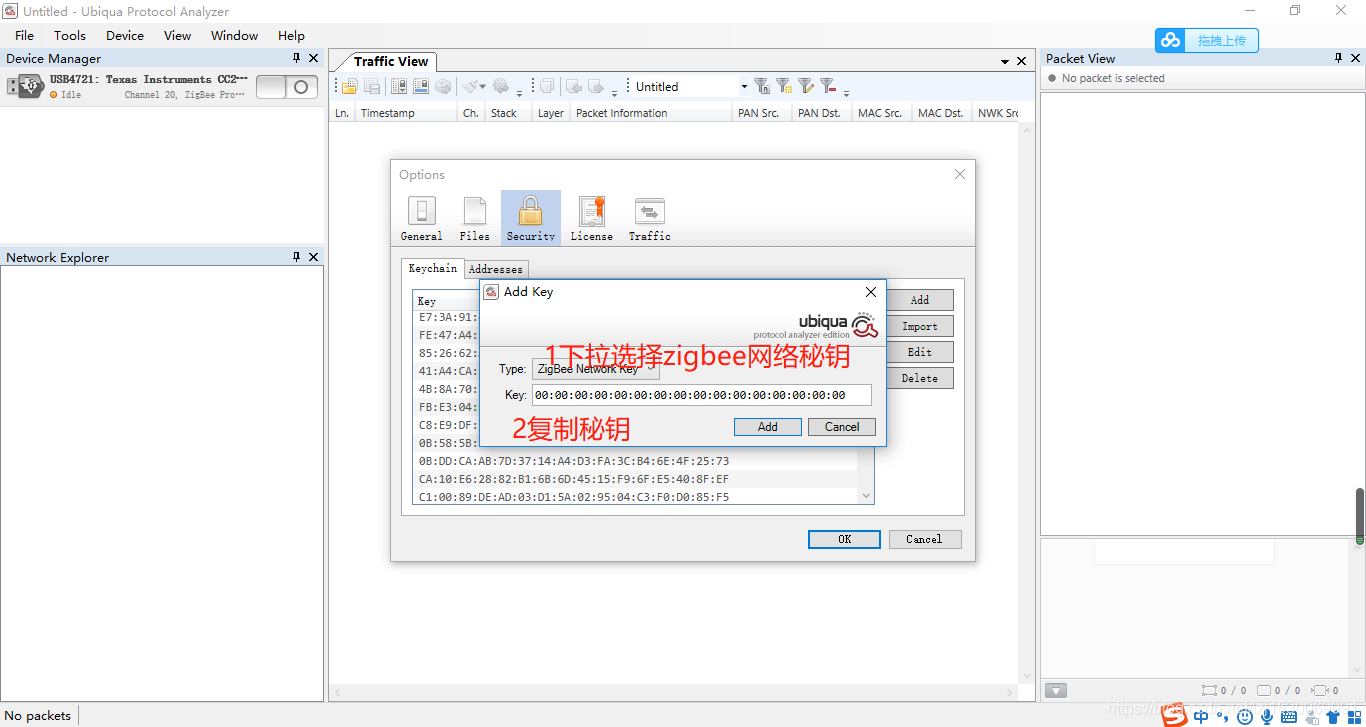

3.添加 Zigbee密钥

设备入网后会生成network key，如果软件没有添加key讲无法解析入网后的数据包

添加秘钥

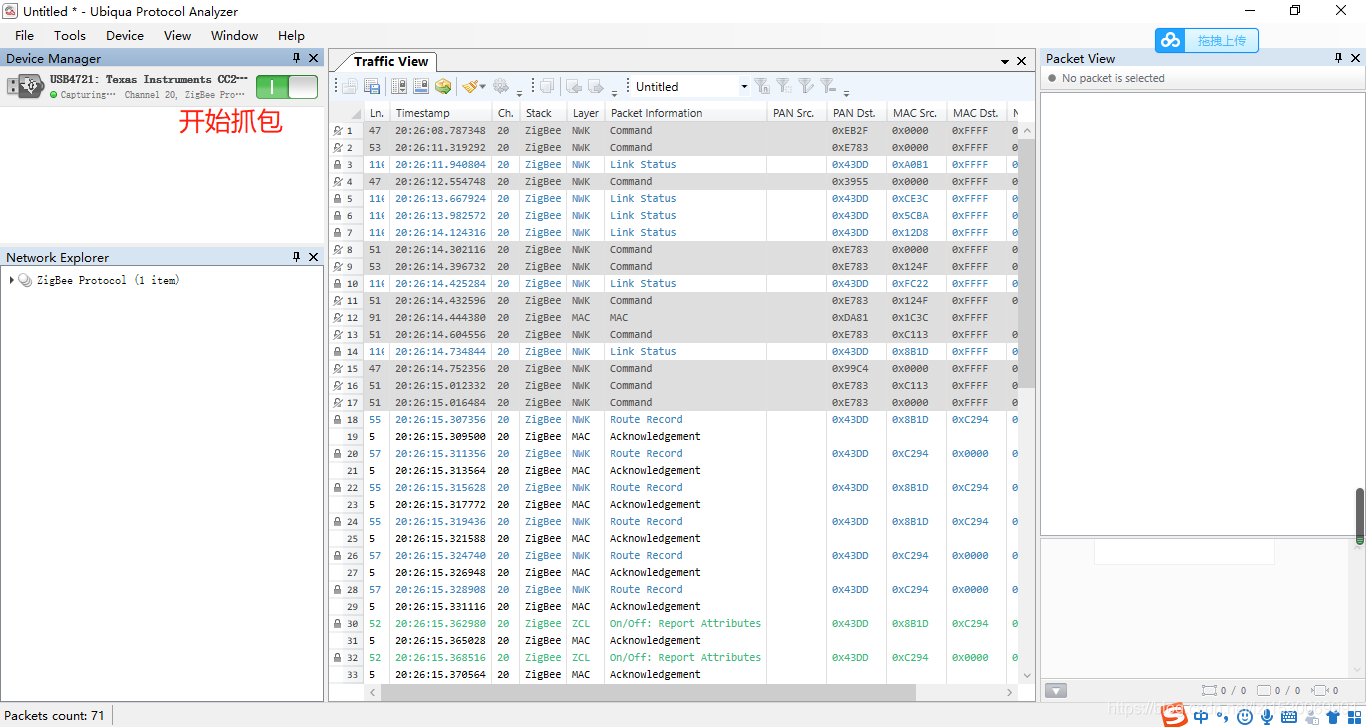

4.开始抓包

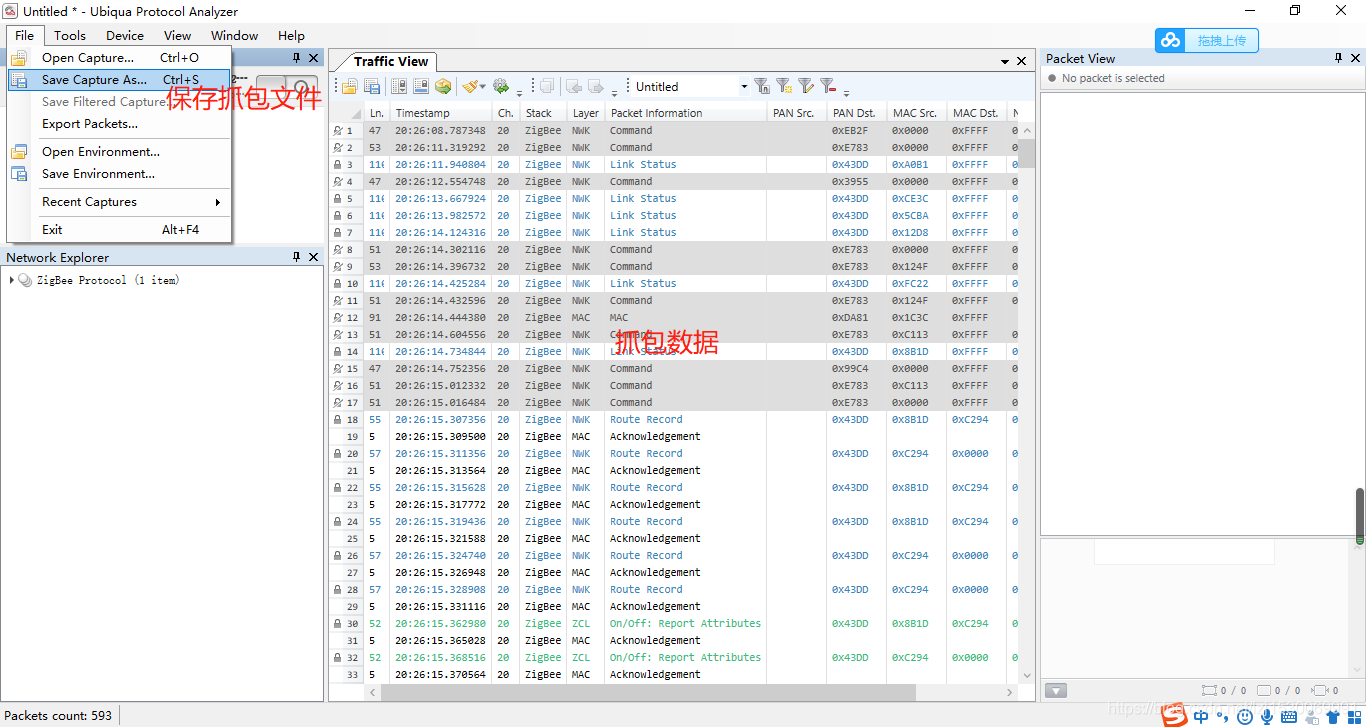

5.保存抓包文件

四、抓包筛选
1.Traffic显示

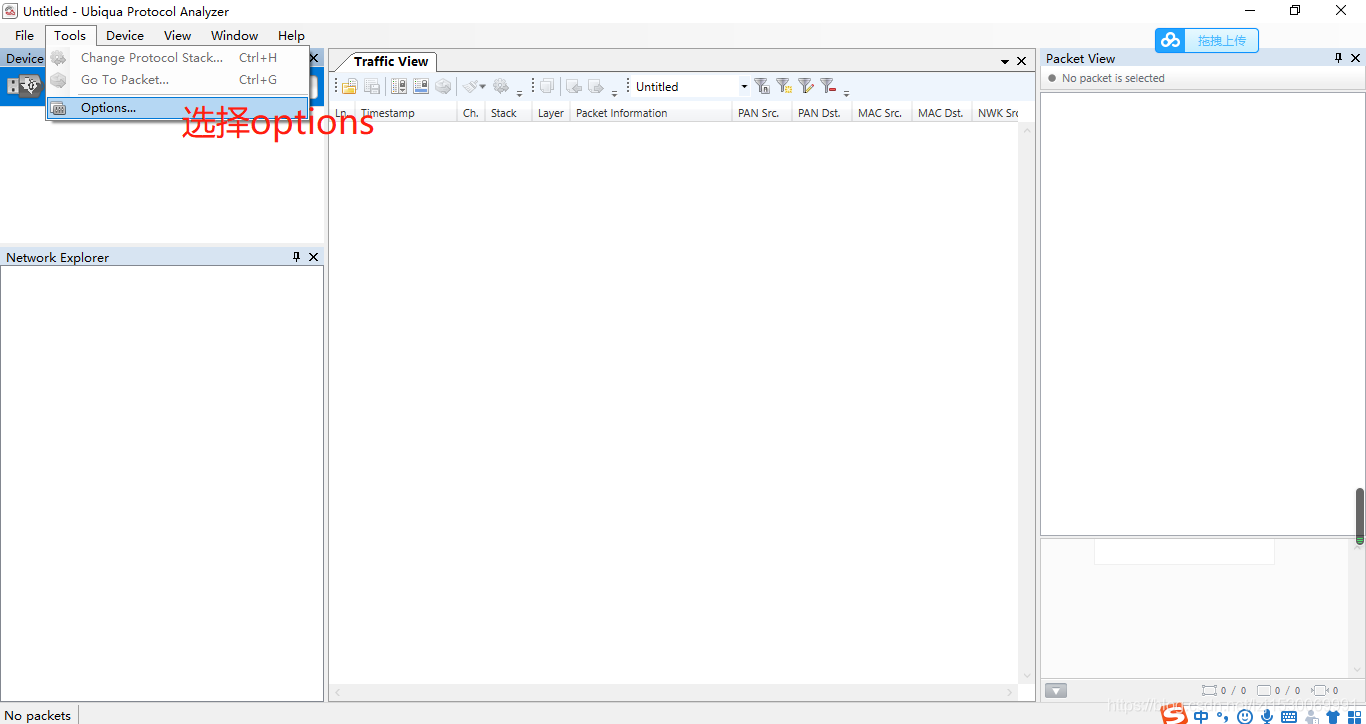

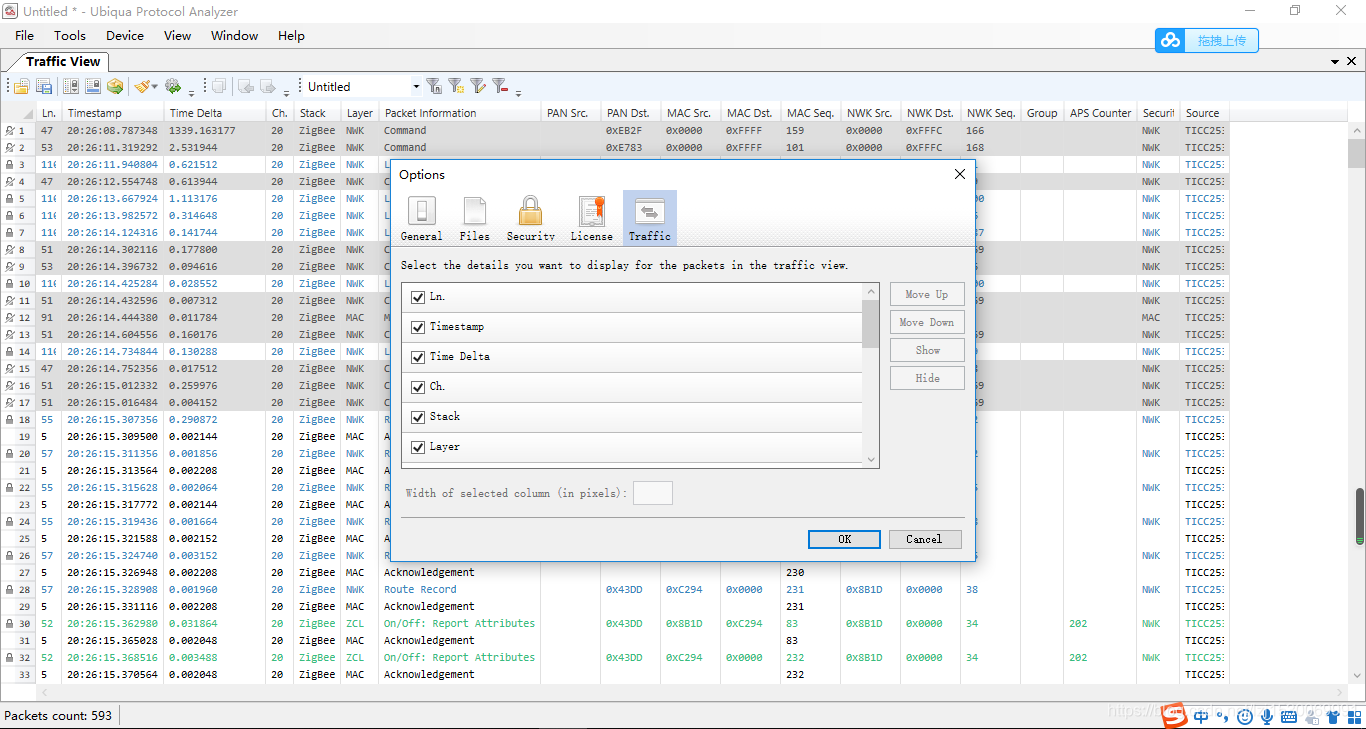

添加或者隐藏Traffic View中的内容：在抓包左上角中选择“tools” → “options”→ “Traffic”，即可勾选在抓包Traffic View上要显示内容。

Traffic显示如下

Timestamp：发出该条包的时间

Time delta：这条包和上一条包的时间间隔

Ch.：网关的当前信道

Layer：层（MAC/NWK/APS/ZCL/ZDP）

Packet information：数据包信息。

PAN Dst：显示网关的PAN ID，网关PAN ID可在ZLL Test中查看。

MAC Src：可通过查看到包的短地址，判断该条包是由哪个设备发出。

MAC Dst：MAC层目的地址，可查看到发出包的设备走的中继。

MAC seq：包的序号。

NWK Src：NWK层原地址，可查看某条是由哪个设备发出。

NWK Dst：NWK层目的地址，可查看到某条包的发送目的是给哪个设备。
2.抓包过滤

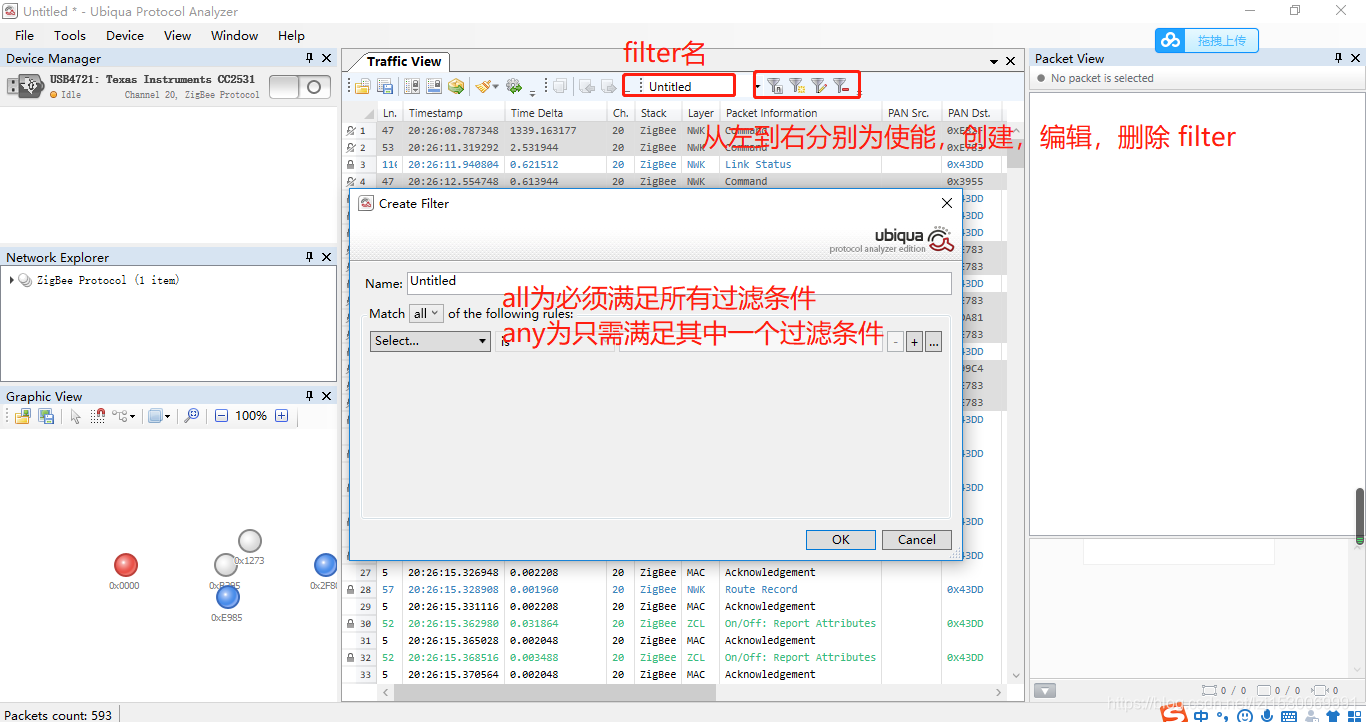

创建新的过滤设置

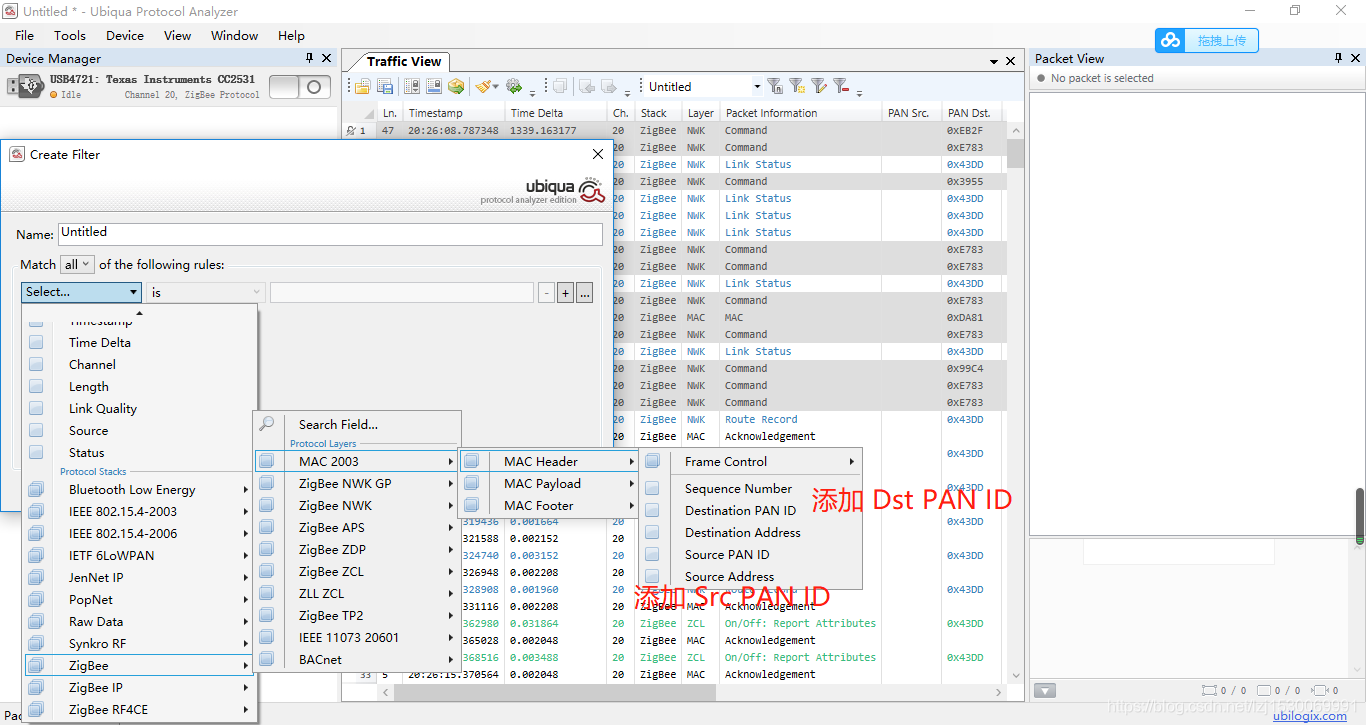

添加PAN ID过滤

添加mac的短地址

添加NWK层的短地址

添加路径为ZigBee->ZigBee NWK->Data Payload->NWK Header->Normal NWK Header->NWK Header->
