本文链接：https://blog.csdn.net/lzxiaotu/article/details/118558159

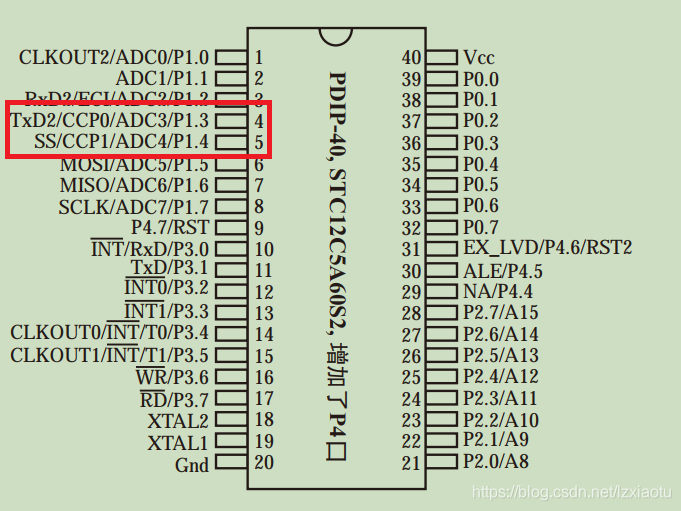

在这里插入图片描述

/**********************************
 *函数名称：PCA_Init(void)
 *输入    ：无
 *输出    ：无
 *调用说明：外部调用
 *函数说明：PWM模块初始化
 ***********************************/
void PCA_Init(void)
{
	CCON = 0;				//PCA初始化
	CMOD = 0x00;			//空闲时不计数，不产生中断，时钟源为Sysclk/12，PWM频率大约为4KHz
	CL = 0x00;				//PCA低8位清零
	CH = 0x00;				//PCA高8位清零

	CCAPM0 = 0x42;			//8位PWM模式，无中断
	CCAP0H = 0xc0;			//PWM0占空比（调节此处值调节PWM占空比）
	CCAP0L = 0xc0;			//PWM0占空比（调节此处值调节PWM占空比）

	CCAPM1 = 0x42;			//8位PWM模式，无中断
	CCAP1H = 0x40;			//PWM1占空比（调节此处值调节PWM占空比）
	CCAP1L = 0x40;			//PWM1占空比（调节此处值调节PWM占空比）

	CR = 1;					//启动PCA计数器
}

/**********************************
 *函数名称：PWM_Set(unsigned char x,unsigned char y)
 *输入    ：占空比输入1 unsigned char x（0-255），占空比输入unsigned char y（0-255）
 *输出    ：无
 *调用说明：外部调用
 *函数说明：占空比设置
 ***********************************/
void PWM_Set(unsigned char x,unsigned char y)
{
	x = ~x;
	y = ~y;

	CCAP0H = y;				//设置比较值
	CCAP0L = y;
	CCAP1H = x;				//设置比较值
	CCAP1L = x;
}
