一、串口屏与PC机通信
DMT48270T043_15WT型号串口屏支持485和RS232通信,不支持TTL。连接单片机的话需要加上232或者485通信模块。

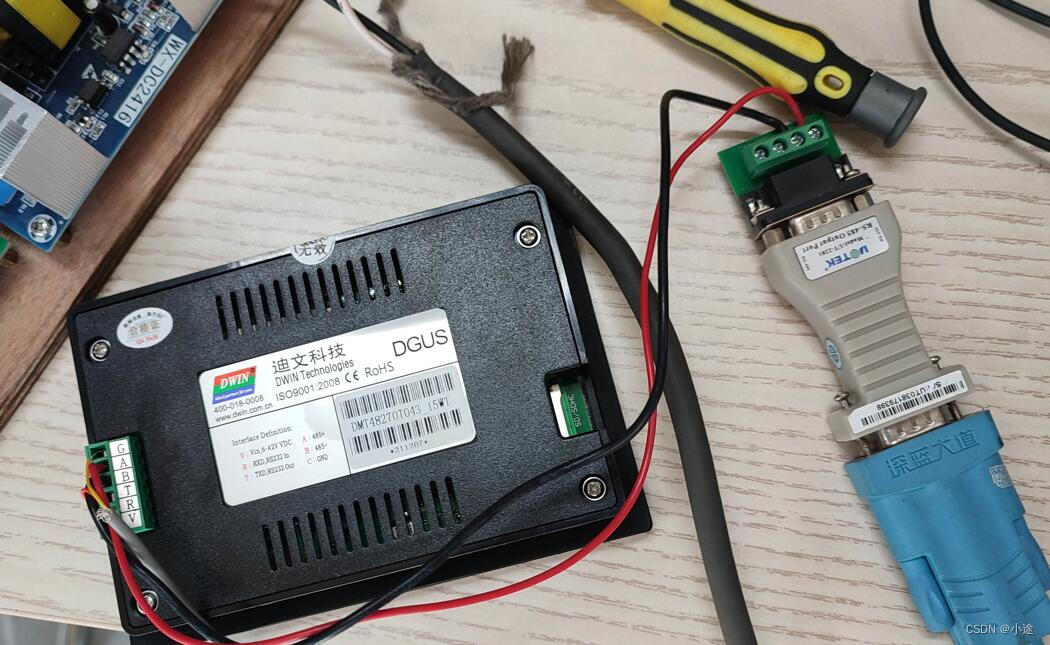

我做的项目使用485与串口屏通信

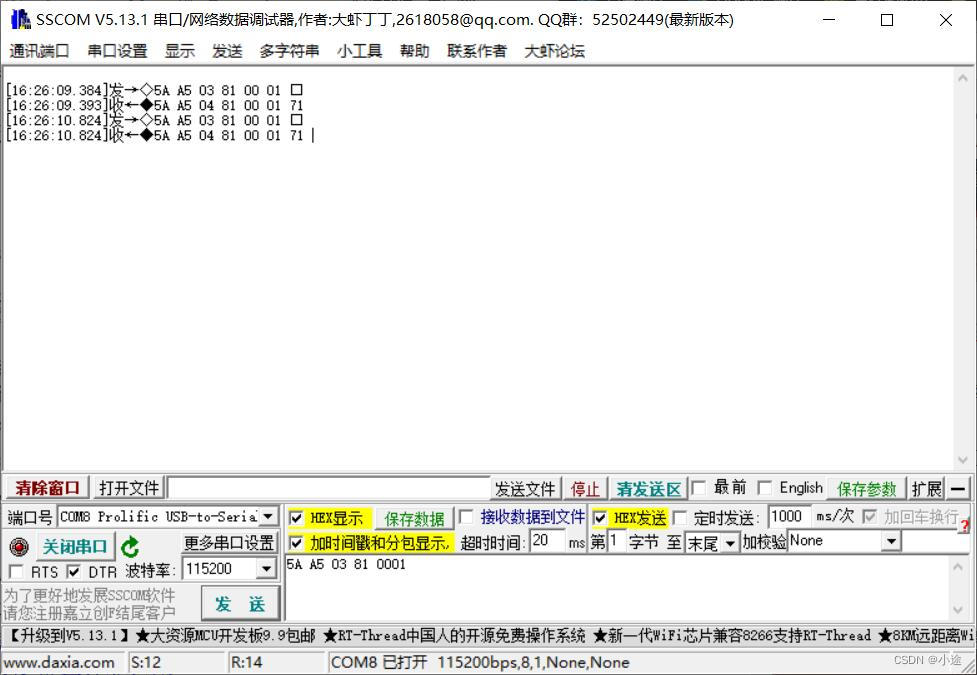

当屏幕与电脑连接,在确认连接正常、波特率(115200),串口号正确的情况下发送指令: 5A A5 03 81 00 01
如果返回:5A A5 03 81 00 01 ** ,表示通讯正常

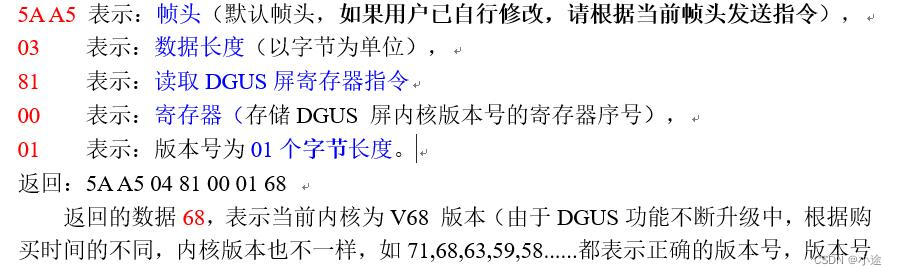

发送这条指令是读取屏幕当前内核版本号,以此检查通讯发送和接收转态是否正常,根据迪文提供的《DGUS指令说明文档7.1(含描述指针的用法)(常见问题解答)》文档中,指令解答如下:
二、DGUS ToolV5.08基础功能的使用
可以参考B站上的学习视频:
https://www.bilibili.com/video/BV1VA411x7uK?p=3&vd_source=176871182e066b0cc001feb27c0798cf
