VNFM与VNF对接的简单说明

虚资源创建过程

先定义VNFD，VNFD是用来描述VNF的，定义VNF需要哪些虚拟资源，比如定义多少个虚机，虚机的资源配置。

然后制作包。包里VNFD目录放VNFD文件。Software目录下放一些程序、配置，脚本等文件，可以由VNFM执行里面的脚本将里面的文件拷贝到VNF某虚机上，这个是根据业务自己的需要自己定义的。包里其它目录都是较固定的，可以不作为重点。

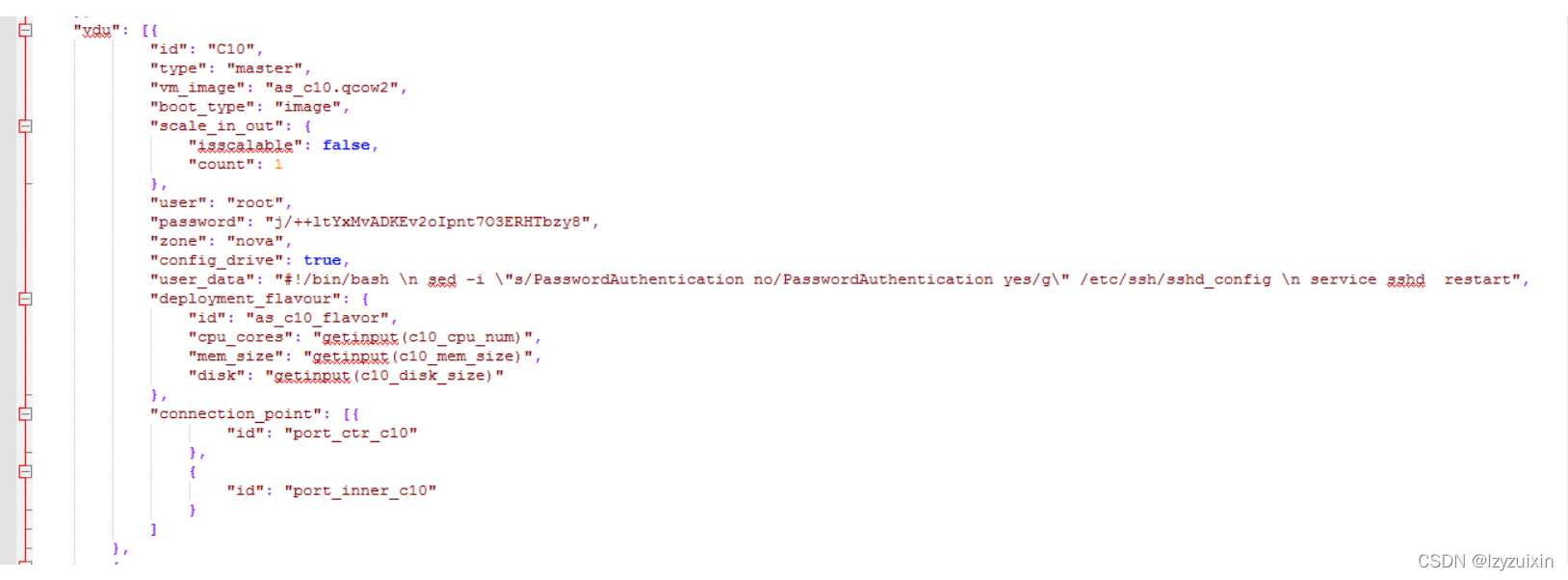

VNFD里的VDU里的一项表示一个虚机，cpu_cores、mem_size、disk分别表示此虚机的cpu/mem/disk大小，connection_point表示虚机的网络，一项表示一个网络，网络的具体的定义在VNFD文件后面。

VNFD里还可以写一些文件注入相关的东西，即虚拟机拉起后修改虚机里的某个文件，一般情况下只在里面写上虚机本身的一些配置，比如修改网络相关的配置文件，业务的配置文件一般不在VNFD里修改和生成。上面截图中"config_drive": true时就表示虚机启动后会执行user_data里的命令。

网络和子网一般是由VIM和NFVO先创建好。VNFD里定义某个虚机引用某个网络和子网，并指定虚机的ip地址。虚机创建时就创建相应的网卡并绑定相应的网络、子网和ip地址。

例如在这个例子里VIM上已经创建好了demo-net/demo-subnet、demo2-net/demo2-net、demo5-net/demo5-subnet三个网络/子网，VNFD进行引用，SIPGW1这台虚机引用了port_ext_sipgw1、port_inner_sipgw1，此时SIPGW1就会有两块网卡和指定的IP。

VIM接口

各个厂家的VIM实现都不同，但是一般都是兼容openstack接口的。openstack接口一般是先鉴权然后发送POST /v2/servers等接口创建虚拟资源。具体需要查看openstack官方文档或者电信给出的接口文档。

一般开发时不需要自己构造http消息，例如java中只需要调用openstack4j这种实现好的

类库即可。

业务程序的部署

 在完成了虚拟资源的创建后，即虚机拉起，网卡、磁盘等都已经分配好后，就需要将业务程序和配置部署在这些创建起来的虚机上。

VNFM在根据VNFD完成虚拟资源创建后，会将包里的Software目录整个拷贝到VNF的agent机器上（一般通过ssh），如下图所示

其中有个deploy.sh脚本，如下图所示

然后，VNFM通过远程的方式在agent上执行deploy.sh脚本，所以你可以根据自己的需要在Software下放一些包含数据初始化的文件，在deploy.sh里添加一些命令，达到修改agent上的业务的配置的作用。然后agent上的程序下发这些修改后的配置到VNF上的各个虚机上面去。

 最后VNFM发送http消息给VNF，VNF执行相应命令，可以完成对接。
