【AI系统】GPU 工作原理

GPU 工作原理

前面的文章对 AI 计算体系和 AI 芯片基础进行讲解，在 AI 芯片基础中关于通用图形处理器 GPU 只是简单地讲解了主要概念，将从 GPU 硬件基础和英伟达 GPU 架构两个方面讲解 GPU 的工作原理。英伟达 GPU 有着很长的发展历史，整体架构从 Fermi 到 Blankwell 架构演变了非常多代，其中和 AI 特别相关的就有 Tensor Core 和 NVLink。

本节首先讲解 CPU 和 GPU 架构的区别，之后以 $AX+Y$ 这个例子来探究 GPU 是如何做并行计算的，为了更好地了解 GPU 并行计算，对并发和并行这两个概念进行了区分。此外会讲解 GPU 的缓存机制，因为这将涉及到 GPU 的缓存（Cache）和线程（Thread）。

CPU vs GPU

在正式开始内容之前，首先明确什么是 GPU ，以及 GPU 和 CPU 的主要区别是什么？

现在探讨一下 CPU 和 GPU 在架构方面的主要区别，CPU 即中央处理单元（Central Processing Unit），负责处理操作系统和应用程序运行所需的各类计算任务，需要很强的通用性来处理各种不同的数据类型，同时逻辑判断又会引入大量的分支跳转和中断的处理，使得 CPU 的内部结构异常复杂。

GPU 即图形处理单元（Graphics Processing Unit），可以更高效地处理并行运行时复杂的数学运算，最初用于处理游戏和动画中的图形渲染任务，现在的用途已远超于此。两者具有相似的内部组件，包括核心、内存和控制单元。

GPU 和 CPU 在架构方面的主要区别包括以下几点：

1. 并行处理能力：CPU 拥有少量的强大计算单元（ALU），更适合处理顺序执行的任务，可以在很少的时钟周期内完成算术运算，时钟周期的频率很高，复杂的控制逻辑单元（Control）可以在程序有多个分支的情况下提供分支预测能力，因此 CPU 擅长逻辑控制和串行计算，流水线技术通过多个部件并行工作来缩短程序执行时间。GPU 控制单元可以把多个访问合并，采用了数量众多的计算单元（ALU）和线程（Thread），大量的 ALU 可以实现非常大的计算吞吐量，超配的线程可以很好地平衡内存延时问题，因此可以同时处理多个任务，专注于大规模高度并行的计算任务。

2. 内存架构：CPU 被缓存 Cache 占据了大量空间，大量缓存可以保存之后可能需要访问的数据，可以降低延时。GPU 缓存很少且为线程（Thread）服务，如果很多线程需要访问一个相同的数据，缓存会合并这些访问之后再去访问 DRMA，获取数据之后由 Cache 分发到数据对应的线程。GPU 更多的寄存器可以支持大量 Thread。

3. 指令集：CPU 的指令集更加通用，适合执行各种类型的任务。GPU 的指令集主要用于图形处理和通用计算。CPU 可以在不同的指令集之间快速切换，而 GPU 只是获取大量相同的指令并高速进行推送。

4. 功耗和散热：CPU 的功耗相对较低，散热要求也相对较低。由于 GPU 的高度并行特性，其功耗通常较高，需要更好的散热系统来保持稳定运行。

因此，CPU 更适合处理顺序执行的任务，如操作系统、数据分析等；而 GPU 适合处理需要大规模并行计算的任务，如图形处理、深度学习等。在异构系统中，GPU 和 CPU 经常会结合使用，以发挥各自的优势。

GPU 起初用于处理图形图像和视频编解码相关的工作。GPU 跟 CPU 最大的不同点在于，GPU 的设计目标是最大化吞吐量（Throughput），相比执行单个任务的快慢，更关心多个任务的并行度（Parallelism），即同时可以执行多少任务；CPU 则更关心延迟（Latency）和并发（Concurrency）。

CPU 优化的目标是尽可能快地在尽可能低的延迟下执行完成任务，同时保持在任务之间具体快速切换的能力。它的本质是以序列化的方式处理任务。GPU 的优化则全部都是用于增大吞吐量的，它允许一次将尽可能多的任务推送到 GPU 内部，然后 GPU 通过大数量的 Core 并行处理任务。

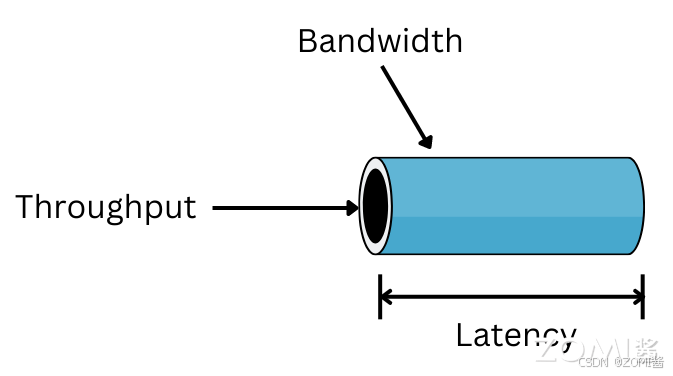

处理器带宽（Bandwidth）、延时（Lantency）和吞吐（Throughput）

• 带宽：处理器能够处理的最大的数据量或指令数量，单位是 Kb、Mb、Gb；

• 延时：处理器执行指令或处理数据所需的时间，传送一个数据单元所需要的时间，单位是 ms、s、min、h 等；

• 吞吐：处理器在一定时间内从一个位置移动到另一个位置的数据量，单位是 bps（每秒比特数）、Mbps（每秒兆比特数）、Gbps（每秒千比特数），比如在第 10s 传输了 20 bit 数据，因此在 t=10 时刻的吞吐量为 20 bps。

解决带宽相比较解决延时更容易，线程的数量与吞吐量成正比，吞吐量几乎等于带宽时说明信道使用率很高，处理器系统设计所追求的目标是提高带宽的前提下，尽可能掩盖传送延时，组成一个可实现的处理器系统。

并发与并行

并行和并发是两个在计算机科学领域经常被讨论的概念，它们都涉及到同时处理多个任务的能力，但在具体含义和应用上有一些区别。

1. 并行（Parallelism）

并行指的是同时执行多个任务或操作，通常是在多个处理单元上同时进行。在计算机系统中，这些处理单元可以是多核处理器、多线程、分布式系统等。并行计算可以显著提高系统的性能和效率，特别是在需要处理大量数据或复杂计算的情况下。例如，一个计算机程序可以同时在多个处理器核心上运行，加快整体计算速度。

2. 并发（Concurrency）

并发指的是系统能够同时处理多个任务或操作，但不一定是同时执行。在并发系统中，任务之间可能会交替执行，通过时间片轮转或事件驱动等方式来实现。并发通常用于提高系统的响应能力和资源利用率，特别是在需要处理大量短时间任务的情况下。例如，一个 Web 服务器可以同时处理多个客户端请求，通过并发处理来提高系统的吞吐量。

因此并行和并发的主要区别如下：

• 并行是指同时执行多个任务，强调同时性和并行处理能力，常用于提高计算性能和效率。

• 并发是指系统能够同时处理多个任务，强调任务之间的交替执行和资源共享，常用于提高系统的响应能力和资源利用率。

在实际应用中，并行和并发通常结合使用，根据具体需求和系统特点来选择合适的技术和策略。同时，理解并行和并发的概念有助于设计和优化复杂的计算机系统和应用程序。在实际硬件工作的过程当中，更倾向于利用多线程对循环展开来提高整体硬件的利用率，这就是 GPU 的最主要的原理。

以三款芯片为例，对比在硬件限制的情况下，一般能够执行多少个线程，对比结果增加了线程的请求（Threads required）、线程的可用数（Threads available）和线程的比例（Thread Ration），主要对比到底需要多少线程才能够解决内存时延的问题。从表中可以看到几个关键的数据：

• GPU（英伟达 A100）的时延比 CPU （AMD Rome 7742，Intel Xeon 8280）高出好几个倍数；

• GPU 的线程数是 CPU 的二三十倍；

• GPU 的可用线程数量是 CPU 的一百多倍。计算得出线程的比例，GPU 是 5.6，CPU 是 1.2~1.3，这也是 GPU 最重要的一个设计点，它拥有非常多的线程为大规模任务并行去设计。

	AMD Rome 7742	Intel Xeon 8280	NVIDIA A100
Memory B/W(GB/sec)	204	143	1555
DRAM Latency(ns)	122	89	404
Peak bytes per latency	24,888	12,727	628,220
Memory Efficiency	0.064%	0.13%	0.0025%
Threads required	1,556	729	39,264
Threads available	2048	896	221,184
Thread Ration	1.3X	1.2X	5.6X

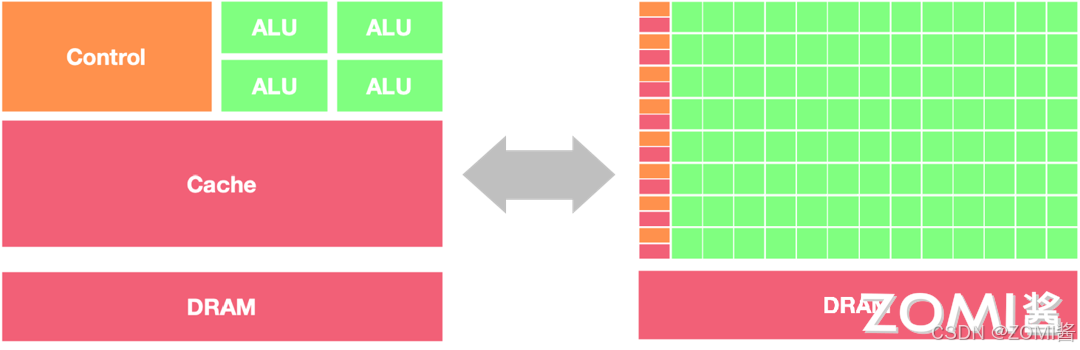

CPU 和 GPU 的典型架构对比可知 GPU 可以比作一个大型的吞吐器，一部分线程用于等待数据，一部分线程等待被激活去计算，有一部分线程正在计算的过程中。GPU 的硬件设计工程师将所有的硬件资源都投入到增加更多的线程，而不是想办法减少数据搬运的延迟，指令执行的延迟。

相对应的可以把 CPU 比喻成一台延迟机，主要工作是为了在一个线程里完成所有的工作，因为希望能够使用足够的线程去解决延迟的问题，所以 CPU 的硬件设计者或者硬件设计架构师就会把所有的资源和重心都投入到减少延迟上面，因此 CPU 的线程比只有一点多倍，这也是 SIMD（Single Instruction, Multiple Data）和 SIMT（Single Instruction, Multiple Threads）架构之间最大的区别。CPU 不是通过增加线程来去解决问题，而是使用相反的方式去优化线程的执行速率和效率，这就是 CPU 跟 GPU 之间最大的区别，也是它们的本质区别。
