其他计算图优化

除了前面提到的算子替换和算子前移等内容，本文内容将深入探讨计算图的优化策略，我们将细致分析图优化的其他重要内容，如改变数据节点的数据类型或存储格式来提升模型性能，以及优化数据的存储和访问方式以降低内存占用和数据访问时间。以上内容的理解和掌握，对于高效利用计算资源，提升算法性能具有至关重要的作用。

融合算子替换

某些复杂的算子在一些 AI 框架上可能没有直接实现，而是通过一系列基本算子的组合来实现。但是，这种组合方式可能会导致计算效率降低，因为每个算子之间的数据传输都需要额外的时间和空间。此外，过多的算子也会使得网络图变得复杂，难以理解和优化。

这时，如果推理引擎实现了该 Op，就可以把这些组合转成这个 Op，能够使得网络图更加简明清晰。具体示例如下：

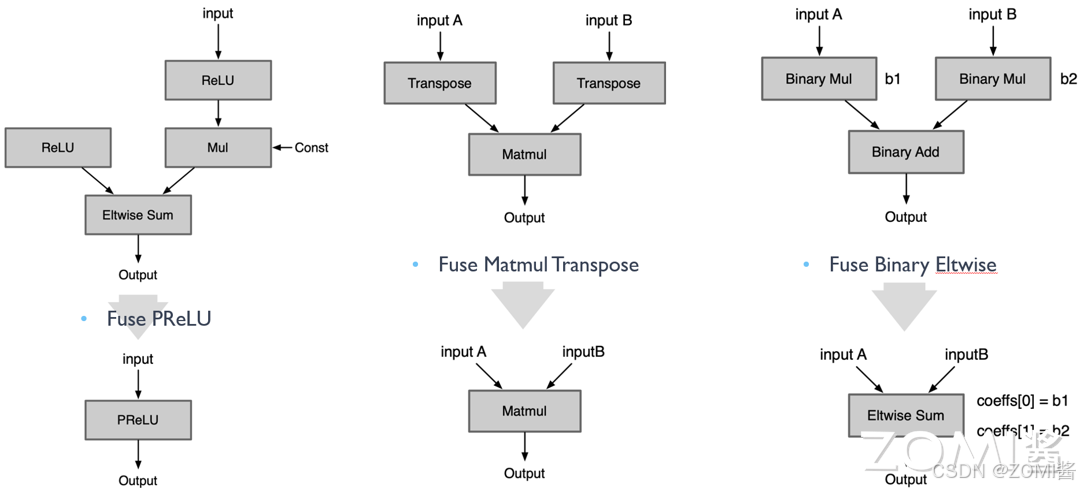

Fuse Layer Norm：组合实现的 Norm Op 直接转换成一个 Op；

Fuse PReLU：组合实现的 PReLU Op 直接转换成一个 Op；

Fuse Matmul Transpose：有些框架的矩阵乘法 Matmul 层自身是不带转置操作的，当需要转置的矩阵乘法时需要前面加一个 transpose 层。如 Onnx 的 Matmul 自身有是否转置的参数，因此可以将前面的 transpose 层转换为参数即可。

Fuse Binary Eltwise： $x_3 = x_1 *b_1+x_2 *b_2$ ，把 BinaryOp Add 转换成 Eltwise Sum，而 Eltwise Sum 是有参数 coeffs，可以完成上述乘法的效果，因此把两个 BinaryOp Mul 的系数融合到 Eltwise Sum 的参数 coeffs。

Fuse Reduction with Global Pooling：对一个三维 tensor 先后两次分别进行 w 维度的 reduction mean 和 h 维度的 reducetion mean，最终只剩下 c 这个维度，就等于进行了一次 global_mean_pooling。

在这里插入图片描述

Flash Attention

这里要特别提及的一篇工作是 Flash Attention。它是一种重新排序注意力计算的算法，主要针对 Transformer 模型实现性能优化，无需任何近似即可加速注意力计算并减少内存占用。

众所周知，Transformer 结构已成为自然语言处理和图像分类等应用中最常用的架构。但由于其固有的 $O(N^2)$ 复杂度和内存限制的键值缓存，在推理过程中表现出次优效率。这种低效率使它们的实际部署变得复杂，特别是对于长序列来说，这就是大模型在发展的初期其输入输出往往只支持 2K 或 4K token 原因。

即使是到目前为止，GPT 最长支持 32K token 长度，Claude 最长有 100K token 的模型版本，然而这与现实的需求是不一致的。因为如果大模型要达到人类的高度，就需要从听觉、视觉、触觉多方面获取信息，这就需要更多或者是无限的输入 token。

而真正使得基于 Transformer 的大模型不能处理长 token 的本质原因，是 Transformer 的计算复杂度和空间复杂度随序列长度 N 呈二次方增长。例如，如果要将序列长度 N 翻倍成为 4N，我们所需的资源会变为 16 倍，即将序列长度扩展 N 倍，所需付出的计算和内存资源要扩大了约 N² 倍，当然这里只是近似比喻。

下面我们分析下 Attention 的计算复杂度：

假设我们有一个长度为 N 的输入序列，每个位置都用一个 d 维向量表示。那么，查询矩阵 Q 的维度是 N×d，键矩阵 K 和值矩阵 V 的维度也是 N×d；

具体来说，Attention 的计算过程可以分为以下几个步骤：

线性变换：对输入序列进行线性变换，得到 Q、K、V 三个矩阵。假设每个 token 的 embedding 维度为 k，则该步骤的复杂度为 O(n * k * 3d)。
计算相似度得分：通过 Q、K 两个矩阵计算相似度得分，得到注意力权重矩阵。注意力权重矩阵的大小为 n * n，计算该矩阵的时间复杂度为 O(n² * d * h)。
加权求和：将注意力权重矩阵与 V 矩阵相乘并加权求和，得到最终输出。该步骤的复杂度为 O(n * d * h)。

因此，Attention 的总计算复杂度为 O(n² * d * h)，约为 O(n²）时间复杂度。

FlashAtention 加速的原理是最基础和常见的系统性能优化的手段，即通过利用更高速的上层存储计算单元，减少对低速更下层存储器的访问次数，来提升模型的训练性能。

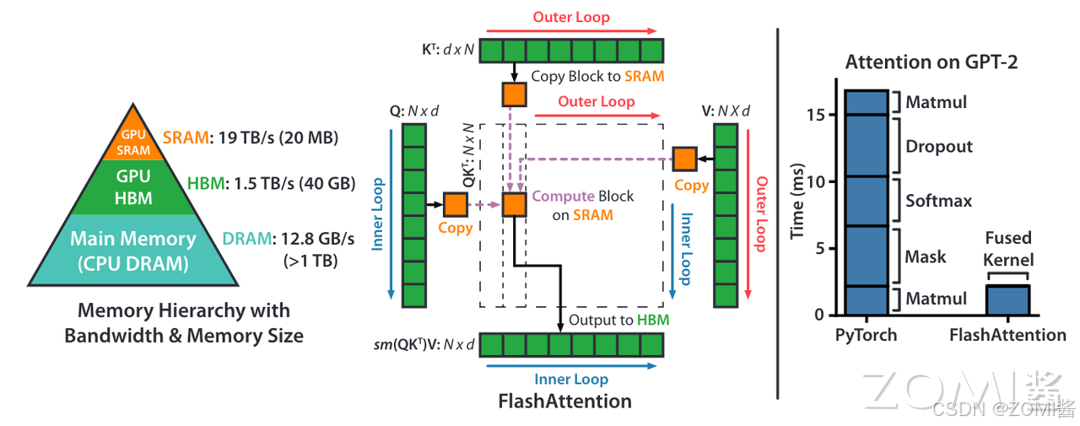

在之前的学习中，我们了解到 CPU 的多级分层存储架构，其实 GPU 的存储架构也是类似的，遵守同样的规则，即内存越快，越昂贵，容量越小。如下图左侧部分所示，在 A100 GPU 有 40-80GB 的高带宽内存(HBM，它是由多个 DRAM 堆叠出来的)，带宽为 1.5-2.0 TB/s，而每 108 个流处理器(SM)有 192KB 的 SRAM，带宽估计在 19TB/s 左右。这里我们可以了解到 SRAM 的访问速率是 HBM 的 10 倍左右，然而其能承载的数据量却远远小于 HBM。

在这里插入图片描述

结合上图，我们了解到 flashAttention 是优化了计算过程中的访存（HBM）的过程，那么我们先来看下标准 Attention 的计算访存：

首先，从 HBM 中读取完整的 Q 和 K 矩阵（每个大小为 N x d），计算点积得到相似度得分 S（大小为 N x N），需要进行 O(Nd + N²)次 HBM 访问。

其次，计算注意力权重 P（大小为 N x N）时，需要对 S 进行 softmax 操作，这需要进行 O(N²)次 HBM 访问。

最后，将注意力权重 P 和值向量 V（每个大小为 N x d）加权求和得到输出向量 O（大小为 N x d）时，需要进行 O(Nd)次 HBM 访问。

因此，标准 Attention 算法的总 HBM 访问次数为 O(Nd + N^2)。当 N 比较大时，总的 HBM 访问次数可能会比较昂贵。

从上面可以看出，标准 Attention 算法在 GPU 内存分级存储的架构下，存在以下缺陷：

过多对 HBM 的访问，如 S、P 需要在存入 HMB 后又立即被访问，HBM 带宽较低，从而导致算法性能受限
S、P 需要占用 O(N²)的存储空间，显存占用较高

因此，基于之前提到的内容，可以从减少 HBM 的访问进行优化，而之所以存在大量的访存 HBM，一个原因是在 Attention 的计算中存在三个 kernel，每个 kernel 的计算过程都存在从 HBM 读取数据，计算完成后还要写回 HBM。如果我们将三个 Kernel 融合为一个，则就可以减少部分的访问 HBM 的次数。同时要保证在计算过程中要尽量的利用 SRAM 进行计算，避免访问 HBM 操作

然而，我们都知道虽然 SRAM 的带宽较大，但其计算可存储的数据量较小。如果我们采取“分治”的策略将数据进行 Tilling 处理，放进 SRAM 中进行计算，由于 SRAM 较小，当 sequence length 较大时，sequence 会被截断，从而导致标准的 SoftMax 无法正常工作。

Flash attention 则有效的解决了上述问题，总体可以归结为两个主要点:

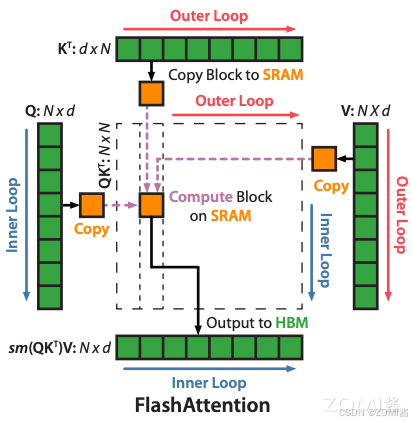

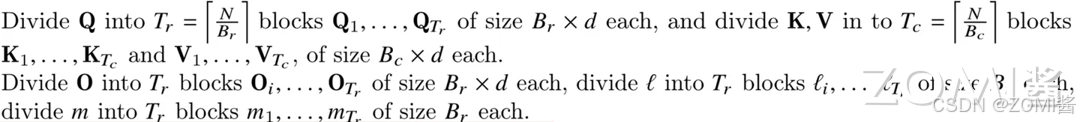

Tiling (在向前和向后传递时使用)-基本上将 NxN softmax/scores 矩阵分块成块。
Recomputation (重算，仅在向后传递中使用)

Tiling（平铺）是一种处理注意力矩阵的策略，其主要思想是将原始的大型注意力矩阵拆分成更小的子矩阵，然后分别对这些子矩阵进行计算。只要每个子矩阵的大小能够适应 SRAM 的存储容量，那么在计算过程中就可以仅访问 SRAM，从而提高计算的效率。这种方法可以有效地在有限的存储和处理能力下处理大型注意力矩阵。

Recomputation（重算）则是一种以计算能力为代价来节省存储空间的策略。这种方法的核心思想是，不保存大量的梯度信息和每一层正向传播过程中的中间状态，而是在反向传播计算到某一层时，临时重新进行正向传播以得到所需的中间状态。这样，即使在存储资源有限的情况下，也能有效进行神经网络模型的训练。

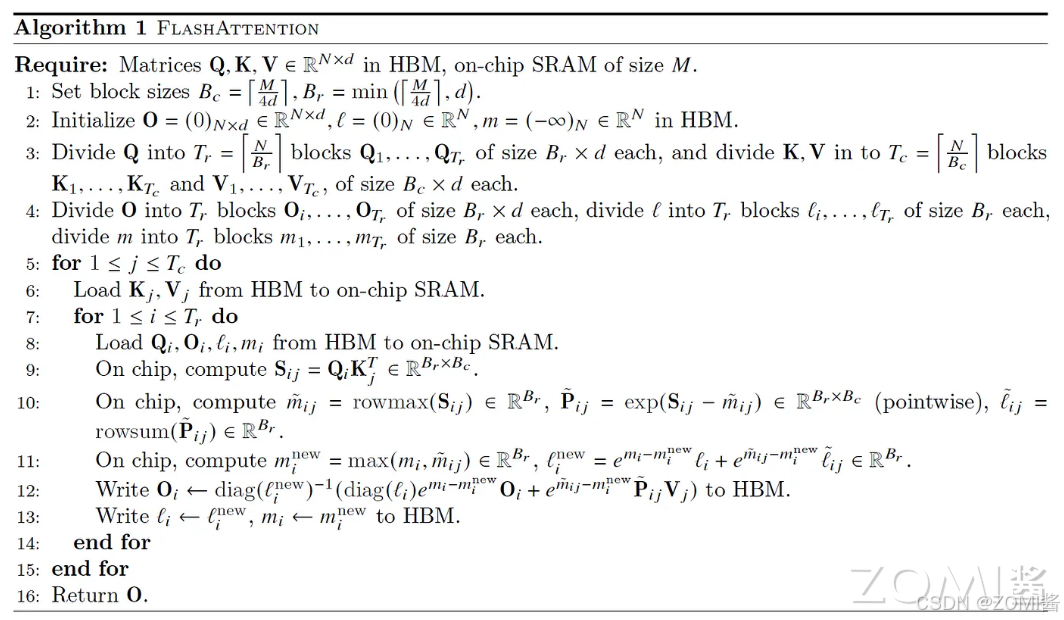

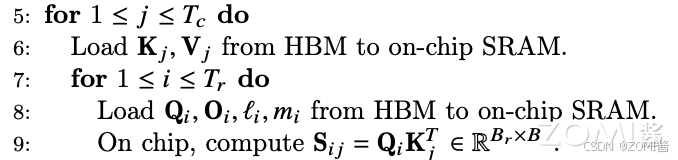

主要的算法实现：

在这里插入图片描述
