ER图的概念及例子

E-R图也称实体-联系图(Entity Relationship Diagram)，提供了表示实体类型、属性和联系的方法。

用来描述现实世界的概念模型：

用矩形表示实体型，矩形框内写明实体名：比如学生张三、学生李四都是实体；

用椭圆表示实体的属性，并用无向边将其与相应的实体型连接起来：比如学生的姓名、学号、性别、都是属性；

用菱形表示实体型之间的联系，在菱形框内写明联系名，并用无向边分别与有关实体型连接起来，同时在无向边旁标上联系的类型（1:1，1:n或m:n）。

如图是几张ER例子：

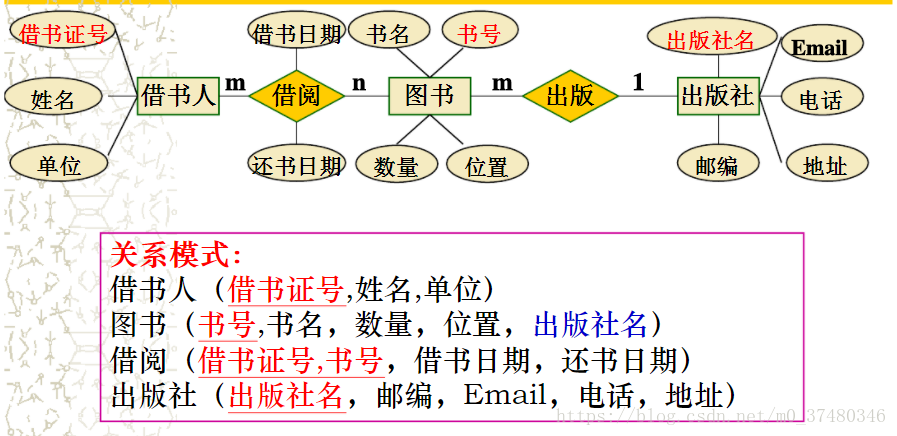

图书借阅的ER图

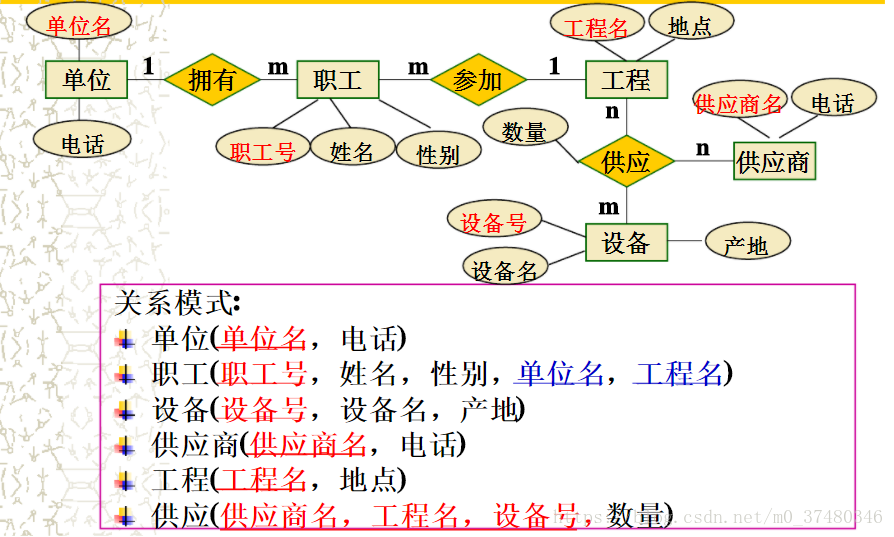

企业管理的ER图
