RTMP协议是Real Time Message Protocol(实时信息传输协议)的缩写，它是由Adobe公司提出的一种应
用层的协议，用来解决多媒体数据传输流的多路复用（Multiplexing）和分包（packetizing）的问题。随
着VR技术的发展，视频直播等领域逐渐活跃起来，RTMP作为业内广泛使用的协议也重新被相关开发者重
视起来。

1、介绍：

RTMP协议是应用层协议，是要靠底层可靠的传输层协议（通常是TCP）来保证信息传输的可靠性的。在
基于传输层协议的链接建立完成后，RTMP协议也要客户端和服务器通过“握手”来建立基于传输层链接之
上的RTMP Connection链接，在Connection链接上会传输一些控制信息，如
SetChunkSize,SetACKWindowSize。其中CreateStream命令会创建一个Stream链接，用于传输具体的
音视频数据和控制这些信息传输的命令信息。RTMP协议传输时会对数据做自己的格式化，这种格式的消
息我们称之为RTMP Message，而实际传输的时候为了更好地实现多路复用、分包和信息的公平性，发送
端会把Message划分为带有Message ID的Chunk，每个Chunk可能是一个单独的Message，也可能是
Message的一部分，在接受端会根据chunk中包含的data的长度，message id和message的长度把
chunk还原成完整的Message，从而实现信息的收发。

2.1、握手：

一个 RTMP 连接以握手开始。RTMP 的握手不同于其他协议˗ RTMP 握手由三个固定
长度的块组成，而不是像其他协议一样的带有报头的可变长度的块。

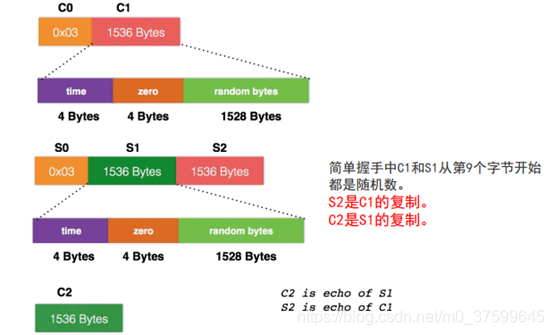

客户端 (发起连接请求的终端) 和服务器端各自发送相同的三块。
客户端发送的这些块称为C0、 C1 和 C2，服务器端发送的这些块称为 S0、
S1 和 S2。

2.2、握手过程：

本身并没有规定这6个Message的具体传输顺序，但RTMP协议的实现者需要保证这几点：
客户端要等收到S1之后才能发送C2
客户端要等收到S2之后才能发送其他信息（控制信息和真实音视频等数据）
服务端要等到收到C0之后发送S1
服务端必须等到收到C1之后才能发送S2
服务端必须等到收到C2之后才能发送其他信息（控制信息和真实音视频等数据）

理论上来讲只要满足以上条件，如何安排6个Message的顺序都是可以的，但实际实现中为了在保证握手
的身份验证功能的基础上尽量减少通信的次数，一般的发送顺序是这样的，这一点可以通过wireshark抓推流包进行验证：

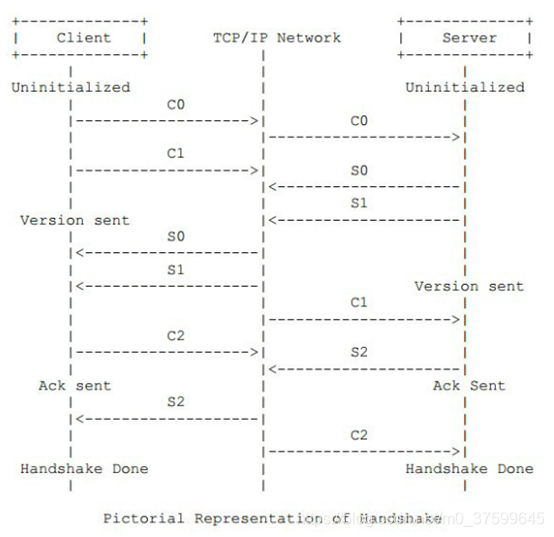

握手流程图：
Uninitialized (未初始化)：协议的版本号在这个阶段被发送。客户端和服务器都是。
uninitialized (未初始化)状态。之后客户端在数据包 C0 中将协议版本号发出。如果服务器
支持这个版本，它将在回应中发送S0 和 S1。如果不支持，服务器会才去适当的行为进
行响应。在 RTMP 协议中，这个行为就是终止连接。
Version Sent (版本已发送)：在未初始化状态之后，客户端和服务器都进入 Version Sent
(版本已发送) 状态。客户端会等待接收数据包 S1 而服务器在等待 C1。一旦拿到期待的包，
客户端会发送数据包 C2 而服务器发送数据包 S2。 (客户端和服务器各自的)状态随即变为
Ack Sent (确认已发送 )。
Ack Sent (确认已发送)：客户端和服务器分别等待 S2 和 C2。
Handshake Done (握手结束)：客户端和服务器可以开始交换消息了。

3.1 、C0和S0格式（简单握手）：

C0 和 S0 包都是一个单一的八位字节，以一个单独的八位整型域进行处理：

版本（ 八位）：在 C0 中，这一字段指示出客户端要求的 RTMP 版本号。
在 S0 中，这一字段指示出服务器端选择的 RTMP 版本号。版本号基本都是3。
0、1、2 这三个值是由早期其他产品使用的，是废弃值。
4 - 31 被保留为RTMP 协议的未来实现版本使用。
32 - 255 不允许使用 (以区分开 RTMP 和其他常以一个可打印字符开始的文本协议)。
无法识别客户端所请求版本号的服务器应该以版本 3 响应， (收到响应的) 客户端可以选择降低到版本 3，或者放弃握手。

3.2 、C1和S1格式（简单握手）：

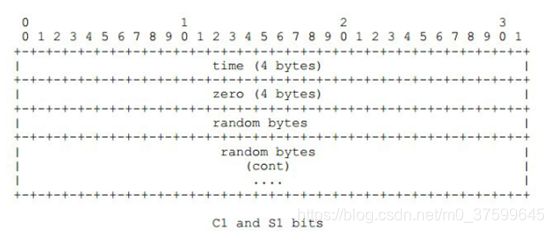

C1 和 S1 数据包的长度都是 1536 字节，分布如下：

Time (四个字节)：这个字段包含一个 timestamp，用于本终端发送的所有后续块的时间
起点。这个值可以是 0。

Zero (四个字节)：这个字段必须都是 0。
Random data (1528 个字节)：这个字段可以包含任意值。终端需要区分出响应来自它发
起的握手还是对端发起的握手，这个数据应该发送一些足够随机的数。这个不需要对随机数进行加密保护，也不需要动态值。

3.3 、C2和S2格式（简单握手）：

C2 和 S2 数据包长度都是 1536 个节，基本就是 S1 和 C1 的副本。分布如下：

Time (四个字节)：这个字段必须包含终端在 S1 (给 C2) 或者 C1 (给 S2) 发的
timestamp。
Time2 (四个个节)：这个字段必须包含终端先前发出数据包 (s1 或者 c1) timestamp。
Random echo (1528 个字节)：这个字段必须包含终端发的 S1 (给 C2) 或者 S2 (给 C1)
的随机数。

4、复杂握手：

复杂握手主要是增加了更严格的验证。

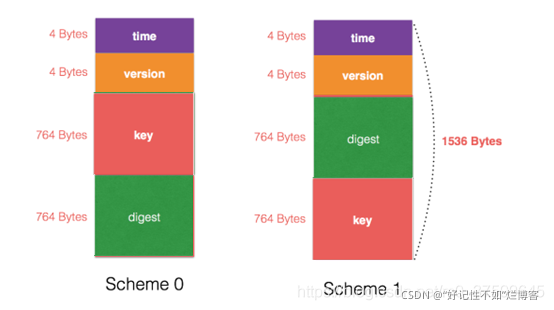

主要是将简单握手中1528Bytes随机数的部分平均分成两部分，
一部分764Bytes存储public key(公共密钥)，另一部分
764Bytes存储digest(密文， 32字节)。
另外， 复杂握手还有一个明显的特征就是: Version部分不为0，
服务器端可根据这个来判断是否简单握手或复杂握手。
