电子电气工程师必知必会（第二版）分享读后总结 -- 模拟部分

偶然看到一本好书《电子电气工程师必知必会（第二版）》，整个中秋都在拜读名师的 大作，真的是觉得写的非常非常好，所以分享一下，随便写些总结，当然极少部分 有一些自己的“悟”。

 书籍下载链接：链接：https://pan.baidu.com/s/13j0tUJIDcvoI3GmdIXzeQA    提取码：l1l2

下面是个人的总结：

一、模拟部分总结

1、单位的重视

2、估算的能力（比如，舍弃一些影响比较小的因素，关注重点，更能分析问题）

3、脑中形成电子元件可视化框图

4、培养直觉信号分析的能力（比如对于一个模块，加入一个电阻会有什么影响，不需要精确，但是需要知道变化的程度和变化的方向，当然这种能力需要不断思考和实践）

5、用戴维南定理简化电路分析（将电压源短路，电流源断路）（为啥可以这样做，待查资料）

6、电容、电感是特定频率下的电阻，所以可以使用它们对不同的频率的电压电流进行处理，比如低通、高通滤波器等。

7、二极管的使用要注意额定功率（正向导通压降*流过的电流）和反向击穿电压。

8、NPN和PNP要用对应用场景。NPN发射极一般接地，PNP的发射极一般接电源。

9、发热是电子元件器的第一杀手，请注意散热。

10、FET是静电敏感型的，也不够耐压，所以请注意留有余量。

11、运放器

         运放的输入是高阻抗的（虚断），所以对接入的电路几乎没有什么影响。低输出阻抗，也就是可以将其当做恒压源。

11.1、作为比较器的应用

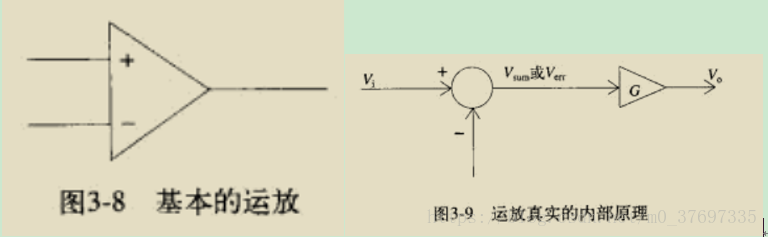

         运放的作用就是将正负输入端的电压差（如果负端输入较大，则为负）放大。如下图：

运放的极限值跟运放器的正负极输入电源的大小有关（不一定能达到，看具体器件参数手册），但是一定不能超过。

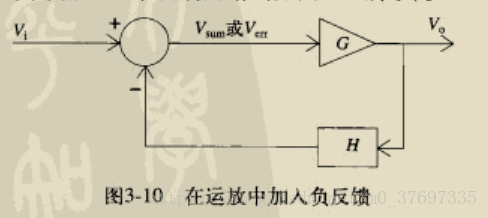

         11.2、反馈增益为1实现电压跟随器（H=1），也就是说当Vo等于Vi时，电路才能稳定下来，实现了电压跟随，这样的好处是输入端的电路传递出了电压信号，但是输入端的电路不会影响输出端后面的电路。（运放器的输入阻抗理解为无穷大）

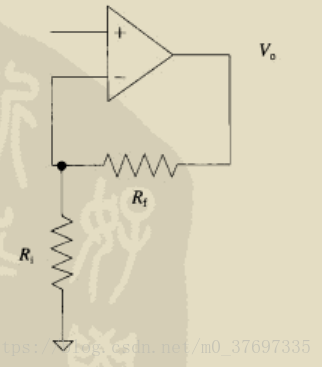

         11.3、作为放大器

         当上图的H为小数时，我们就可以使输出的电压为输入电压的倍数。

         只有在负反馈的这种特殊形式下，才可以认为V- = V+ （虚短）。（个人理解，即使是作为负反馈，但是对于运放器，本质依然是比较器，但是由于反馈的原因，最后稳定时，会使V-等于V+，这样电路才会稳定）

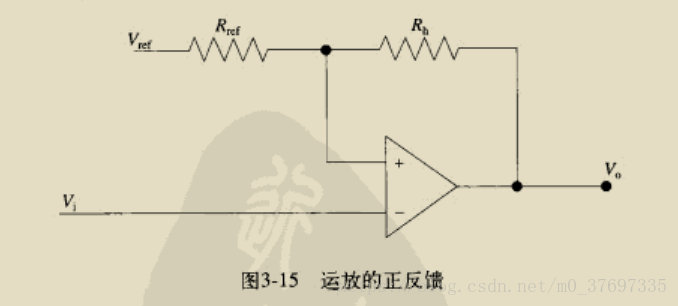

11.4、用作正反馈是为了产生迟滞效应，作用是避免产生太敏感的震荡，但是电阻参数要设置合理。

很有道理的一句话：运放器是为了方便而弄出来的，所以不要用运放器搞出太复杂的电路。
