01.Android系统的框架

01.Android系统的框架

目录介绍

• 01.Android组件设计
  • 1.1 AMS核心设计思想
  • 1.2 Binder设计思想
  • 1.3 组件通信设计
  • 1.4 组件通信Intent
  • 1.5 内存回收进程设计
• 02.Android系统架构
  • 2.1 系统架构总设计
  • 2.2 系统架构分层
• 03.Android硬件抽象层
  • 3.1 硬件抽象层介绍
  • 3.2 硬件抽象层设计
• 04.Android应用程序组件
  • 4.1 应用程序一般框架
  • 4.2 应用程序组件介绍
  • 4.3 应用程序组件设计
• 05.Android应用程序框架
  • 5.1 应用程序框架设计
  • 5.2 如何管理硬件
  • 5.3 如何提供服务
  • 5.4 如何组件管理
  • 5.5 如何进程管理
• 06.Android用户界面
  • 6.1 用户界面架构设计
  • 6.2 窗口管理框架
  • 6.3 资源管理框架

01.Android组件设计

组件化设计实现：程序由组件组成；组件与进程剥离；组件皆程序入口

程序由组件组成：Activity：前台交互；Service：后台计算；Broadcast Receiver：广播通信；Content Provider：数据封装

组件与进程剥离：组件关闭时，进程可以继续存在，提高重新启动时的速度；进程关闭时，组件可以继续存在，保护被杀进程里面的组件。

将组件与进程进行剥离，使得进程对组件透明，听起来很好，但是如何解决以下四个问题？

• 谁来负责组件的启动和关闭？
• 谁来维护组件的状态？
• 谁来管理组件运行时所需要的进程？
• 组件之间如何进行通信？

1.1 AMS核心设计思想

Android AMS（Activity Manager Service）是Android操作系统中的一个核心组件，负责管理应用程序的生命周期、任务栈、进程和应用间的交互等。

AMS的设计思想主要包括以下几个方面：

1. 统一管理应用生命周期：AMS负责跟踪和管理应用程序的生命周期，包括应用的启动、暂停、停止和销毁等。
2. 任务栈管理：AMS通过任务栈的概念来管理应用程序的活动。每个应用程序都有一个与之关联的任务栈，用于存储应用的活动。AMS可以根据用户的操作，如启动新的应用、返回到上一个应用等，对任务栈进行调度和管理，确保应用的切换和切换顺序的正确性。
3. 进程管理：AMS负责管理应用程序的进程。它根据应用的需求和系统资源的情况，决定何时创建、启动、停止或销毁应用的进程。AMS通过进程间通信（IPC）机制，使应用程序能够在不同的进程中进行交互和通信。
4. 应用间交互：AMS提供了一种机制，使应用程序能够在不同的应用之间进行交互。例如，通过隐式意图（Intent）机制，应用可以请求系统启动其他应用的活动，实现应用间的数据共享和功能调用。
5. 安全性和权限管理：AMS负责应用程序的权限管理和安全性。它确保应用程序只能访问其被授权的资源和功能，并对应用程序的行为进行监控和控制，以保护用户的隐私和系统的安全。

进程管理

• 在适当的时候主动回收空进程和后台进程，以及通知进程自己进行内存回收
• 组件的UID和Process Name唯一决定了其所要运行在的进程。
• 每次组件onStop时，都会将自己的状态传递给AMS维护。

AMS在以下四种情况下会调用trimApplications来主动回收进程：

• A.activityStopped，停止Activity
• B.setProcessLimit，设置进程数量限制
• C.unregisterReceiver，注销Broadcast Receiver
• D.finishReceiver，结束Broadcast Receiver

WMS也会主动回收进程：WindowManagerService在处理窗口的过程中发生Out Of Memroy时，会调用reclaimSomeSurfaceMemoryLocked来回收某些Surface占用的内存，reclaimSomeSurfaceMemoryLocked的逻辑如下所示：

• 1).首先检查有没有泄漏的Surface，即那些Session已经不存在但是还没有销毁的Surface，以及那些宿主Activity已经不可见但是还没有销毁的Surface。如果存在的话，就将它们销毁即可，不用KillPids。
• 2).如果不存在没有泄漏的Surface，那么那些存在Surface的进程都有可能被杀掉，这是通过KillPids来实现的。

1.2 Binder设计思想

为组件间通信提供支持：进程间；进程内

高效的IPC机制

1. 进程间的组件通信时，通信数据只需一次拷贝
2. 进程内的组件通信时，跳过IPC进行直接的通信

传统的IPC，通信数据需要执行两次，一次是从源进程的用户空间拷贝到内核空间，二次是从内核空间拷贝到目标进程的用户空间

1.3 组件通信设计

组件之间的通信是通过Intent、Broadcast、回调和共享数据等方式实现的。以下是Android中常见的组件通信设计：

1. Intent（意图）：Intent是用于在组件之间传递消息和执行操作的对象。通过在Intent中设置数据和标识符，可以实现不同组件之间的通信和交互。
2. Broadcast（广播）：Broadcast是一种系统级别的消息机制，用于在应用程序内部或与其他应用程序之间进行通信。
3. 回调（Callback）：回调是一种通过接口或抽象类定义的方法，用于在组件之间进行回调通知。
4. 共享数据（Shared Data）：组件之间可以通过共享数据来进行通信。Android提供了ContentProvider机制，允许应用程序共享和访问数据。
5. 组件间直接引用：在某些情况下，组件之间可以直接引用彼此，以实现更紧密的通信。这种方式适用于组件之间需要频繁交互和共享状态的场景。

1.4 组件通信Intent

为何要设计Intent？Intent提供了一种统一的机制，使得Android应用程序中的各个组件可以相互协作，共享功能和数据。如果你是谷歌开发者，你会如何设计它？

1.5 内存回收进程设计

内存紧张时回收进程，由于组件与进程是剥离的，因此进程回收不会影响组件的生命周期。如果你是谷歌Android架构师，你该如何设计？需要考虑哪些？

1. 低内存级别需要定义：定义了不同的内存级别，如低内存、中等内存和临界内存等级别。方便触发系统按级别回收进程！
2. 进程优先级的设计：多个应用在后台，Android系统为每个进程分配了不同的优先级，如前台进程、可见进程、服务进程和缓存进程等。当内存紧张时，系统会优先终止优先级较低的进程。
3. 还要设计进程重启和恢复：系统终止一个进程时，它可以选择重启进程或在需要时重新创建进程。这样可以确保重要的应用能够在内存紧张的情况下继续运行，并恢复到之前的状态。

从低优先级进程开始回收

1. Empty Process
2. Hidden Process
3. Perceptible Process
4. Visible Process
5. Foreground Process

备注：

每一个APP进程都有一个oom_adj值，该值是根据进程所运行的组件计算出来的，值越小，优先级就越级。

Init和System Server进程的oom_adj等于-16，是最高的，保证不会被杀死。

PhoneApp具有persist属性，它的oom_adj被设置为-12，也能保证不会被杀死。

可以通过/proc/oom_adj文件查看进程的oom_adj值。

在Linux内核中，子进程的oom_adj值等于父进程的oom_adj，也就是说，Android里面的Native进程的oom_adj值与fork它的进程的oom_adj值一样。

02.系统框架整体介绍

2.1 系统架构总设计

1.Android系统 = Linux内核 + Android运行时

• Android系统使用的Linux内核包含了一些专用驱动，例如Logger、Binder、Ashmem、Wakelock、Low-Memory Killer和Alarm等
• Android运行时从下到上又包括了HAL层、应用程序框架层和应用程序层。

2.HAL层：将硬件驱动分成内核空间和用户空间两部分，其中用户空间两部分采用的是商业友好的Apache License。

3.应用程序框架层：主要包括系统服务，例如组件管理服务、应用程序安装服务、窗口管理服务、多媒体服务和电信服务等。

4.应用程序层

• 应用程序框架进一步又分为C/C++和Java两个层次，Java代码运行Dalvik虚拟机之上，并且通过JNI方法和C/C++交互。
• 应用程序层主要就是由四大组件Activity、Service、Broadcast Receiver和Content Provider构成，它们是应用开发的基础。

2.2 系统架构分层

Linux内核层：Android基于Linux内核，它提供了底层的硬件驱动、进程管理、内存管理、网络协议栈等功能。Linux内核层为Android系统提供了稳定的底层基础。

系统运行时层：系统运行时层包括核心库和虚拟机，主要有以下几个组件：

1. 核心库（Core Libraries）：提供了Android应用程序开发所需的核心功能，包括Java核心库、C/C++核心库、媒体库等。
2. Dalvik虚拟机（Dalvik Virtual Machine）：在早期版本的Android中使用的虚拟机，用于执行Dex字节码。从Android 5.0开始，Dalvik被ART（Android Runtime）虚拟机所取代。
3. ART虚拟机（Android Runtime）：从Android 5.0及更高版本开始使用的虚拟机，它将Dex字节码转换为本地机器码，提供更高的性能和效率。

应用框架层：应用框架层提供了开发Android应用程序所需的各种API和服务，包括：

1. Activity Manager：管理应用程序的生命周期、任务栈和进程。
2. Package Manager：管理应用程序的安装、卸载和权限。
3. Content Providers：提供数据共享和访问的机制。
4. Telephony Manager：提供与电话和移动网络相关的功能。
5. Location Manager：提供位置信息和地理位置服务。
6. Window Manager：管理应用程序窗口和用户界面。
7. Notification Manager：管理通知和状态栏。
8. 其他一些服务等等

应用层：应用层是用户直接与之交互的部分，包括各种预装的应用程序（如电话、短信、浏览器、联系人等）以及第三方应用程序。这些应用程序通过应用框架层提供的API和服务与系统进行交互。

03.Android硬件抽象层

3.1 硬件抽象层介绍

Android硬件抽象层（Hardware Abstraction Layer，HAL）是Android系统架构中的一个重要组成部分，它提供了一个标准化的接口，用于在操作系统和底层硬件之间进行通信和交互。

HAL的设计旨在实现硬件的抽象和解耦，使得Android系统可以在不同的硬件平台上运行，而无需对上层应用程序进行修改。

3.2 硬件抽象层设计

Android硬件抽象层的设计包括以下几个关键方面：

接口定义：HAL定义了一组标准化的接口，用于描述硬件功能和操作。这些接口包括了各种硬件组件，如摄像头、传感器、音频、蓝牙、Wi-Fi等。每个接口都定义了一组方法和数据结构，用于与特定硬件进行交互。

HAL实现：每个硬件厂商需要根据HAL接口的定义，实现相应的HAL库。这些HAL库通常以共享库（.so文件）的形式提供，可以在运行时动态加载。HAL库负责与底层硬件进行通信，处理硬件相关的操作和数据传输。

设备树（Device Tree）：设备树是一种描述硬件配置和功能的数据结构，它在Android系统中用于描述硬件设备的属性和连接关系。设备树提供了一种统一的方式，使得HAL能够动态识别和加载适当的硬件驱动。

HAL层与上层框架的交互：HAL层通过提供标准化的接口，使得上层应用框架可以与硬件进行交互，而无需关心具体的硬件实现。上层框架可以通过调用HAL接口来访问硬件功能，如使用摄像头、获取传感器数据等。

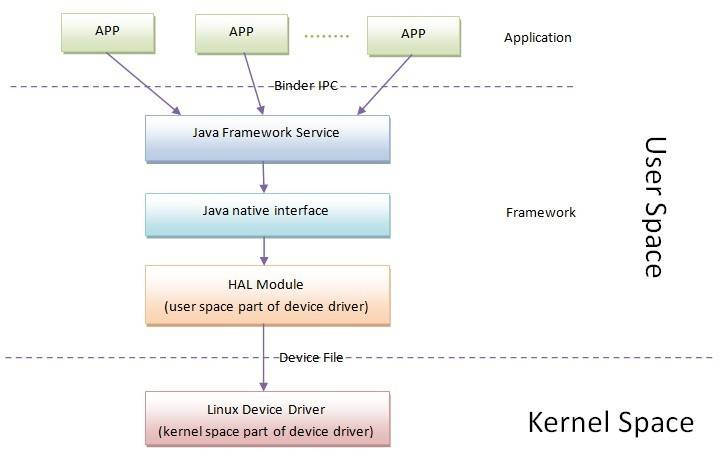

3.3 硬件抽象层架构图

04.Android应用程序组件

4.1 应用程序一般框架

4.2 应用程序组件介绍

4.3 应用程序组件设计

05.Android应用程序框架

5.1 应用程序框架设计

5.2 如何管理硬件

5.3 如何提供服务

5.4 如何组件管理

5.5 如何进程管理

06.Android用户界面

6.1 用户界面架构设计

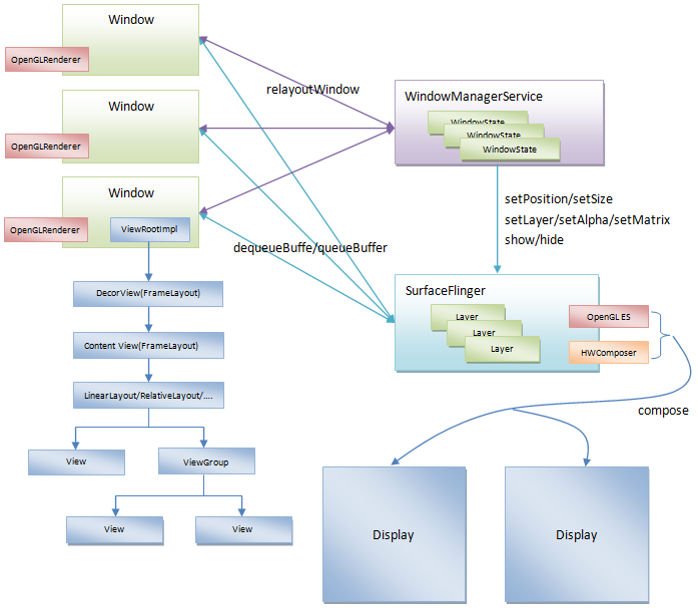

6.2 窗口管理框架

Android窗口管理框架是Android系统中负责管理应用程序窗口的关键组件。它负责窗口的创建、显示、布局、焦点管理以及与用户交互等任务。

1. Window：Window是一个抽象的概念，代表应用程序中的一个可视区域。
2. WindowManagerService：负责管理窗口和处理与窗口相关的任务。比如窗口创建，显示，布局，窗口生命周期，以及交互事件处理，还有动画等。
3. View：View系统是窗口管理框架的基础。它负责处理用户界面的绘制、事件分发和交互等任务。View系统通过ViewGroup和View的层次结构来管理和显示UI元素。
4. SurfaceFlinger：显示引擎，负责管理和渲染应用程序窗口的内容。主要是做窗口像素数据渲染，包含图像合成，显示帧刷新等，保证徒刑渲染在屏幕上。

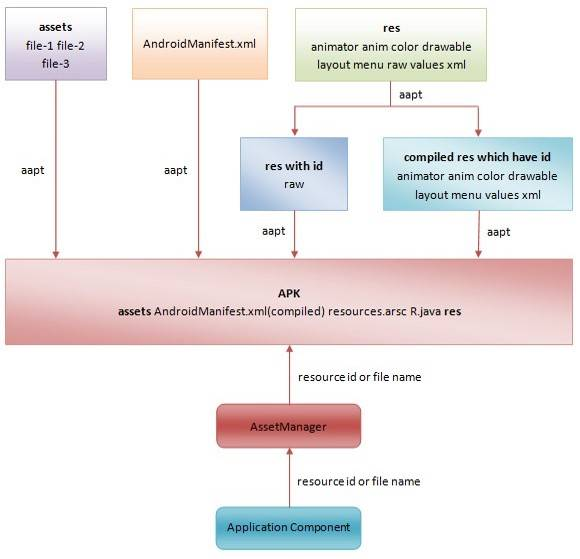

6.3 资源管理框架

Android资源管理框架是Android系统中的一个重要组成部分，它负责管理应用程序使用的各种资源，如布局文件、字符串、图像、颜色等。

1. Resources：资源访问和加载，用于访问和管理应用程序资源的类。它提供了一种统一的接口，用于访问应用程序的布局、字符串、图像、颜色等各种资源。
2. AssetManager：用于管理应用程序的assets文件夹中资源的类，用于存储应用程序需要在运行时读取的非编译资源，如文本文件、音频、视频等。
