局域网唤醒（Wake On LAN）+树莓派实现远程设备唤醒

相关代称

• 蒲公英：蒲公英组网服务（链接：https://pgy.oray.com/）
• 被控电脑：目标电脑设备，即需要被远程开机的电脑；
• 树莓派：Raspberry Pi 4B，与被控电脑位于同一局域网下；
• 主控电脑：接入广域互联网的任意已安装并开启蒲公英的电脑（Windows/macOS/Linux均可）；
• 主控手机：接入广域互联网的任意已安装并开启蒲公英的手机（iOS/Android均可）；
• 真实局域网：即被控电脑与树莓派同在的网络；
• 虚拟局域网：即通过蒲公英实现的网络。

实现路径

• 树莓派上电自启动，判断网络连接情况，正常联网后开启蒲公英；
• 主控手机/主控电脑开启蒲公英，与树莓派蒲公英成虚拟局域网；
• 通过SSH访问树莓派，并通过树莓派发送WOL指令至真实局域网内被控电脑；
• 真实局域网内被控电脑通过WOL开机，相关远程桌面服务打开，实现远程办公。

为什么要使用这种方式

• 笔记本BIOS不支持上电自启动（AC Recovery）；
• 无公网IP；
• 虽然可以借助路由器实现广域网唤醒，相对复杂；
• 手头有树莓派在跑一些其他服务，长期开机在线（不在线也可以通过智能插座上电自启动实现开机）。

具体实现方式

被控电脑开启WOL服务

1. BIOS打开WOL服务：不同主板BIOS服务各有不同，请根据主板型号自行查找打开方式；

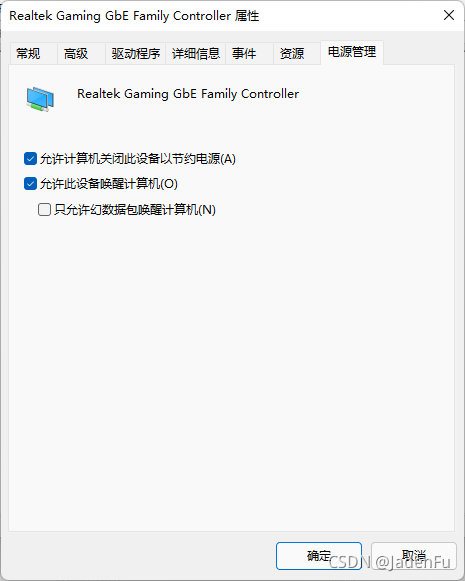

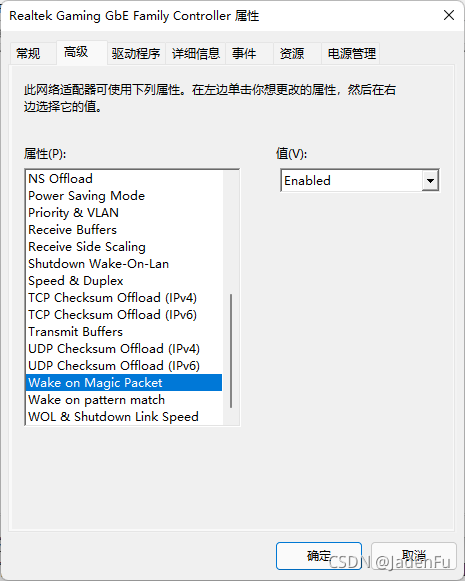

2. Windows进入系统→设备管理器→网络适配器→双击使用的网卡→选择“电源管理”标题页→将“允许计算机关闭此设备以节约电源”和“允许此设备唤醒计算机”勾选，“只允许幻数据包唤醒计算机”视需求选择是否勾选→选择“高级”选项卡→选择“魔术封包唤醒”→设置值为"开启"；

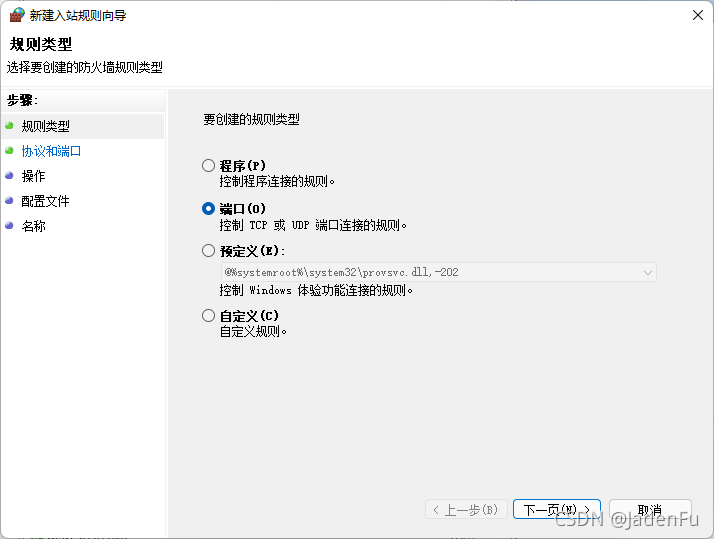

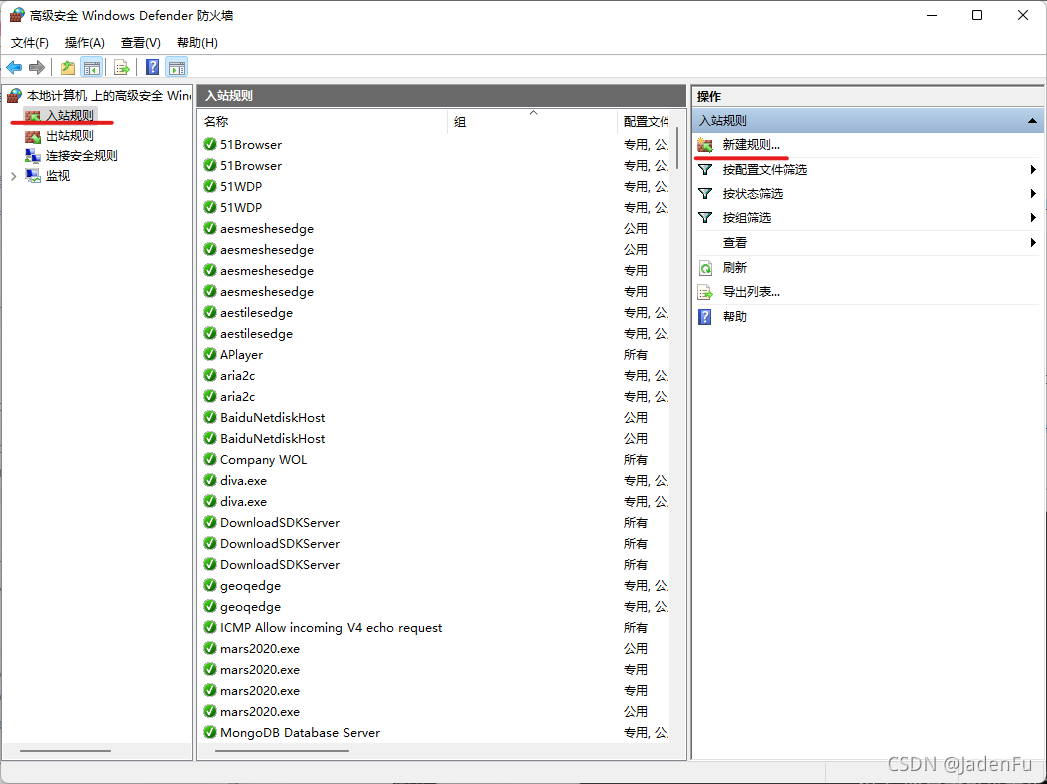

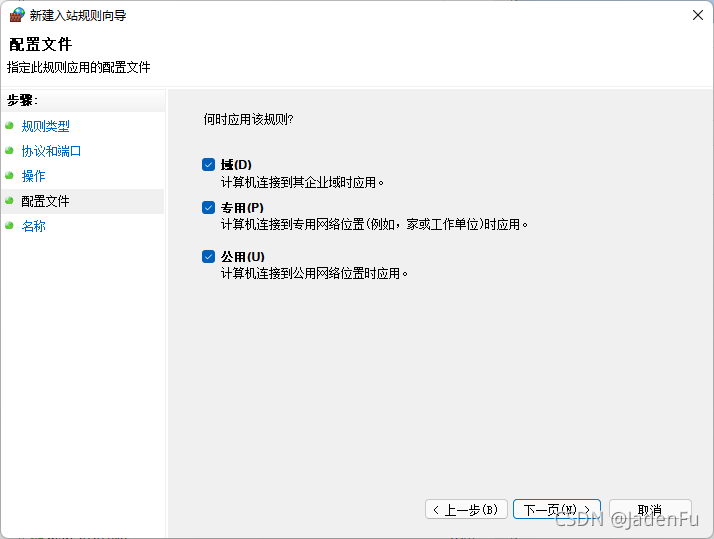

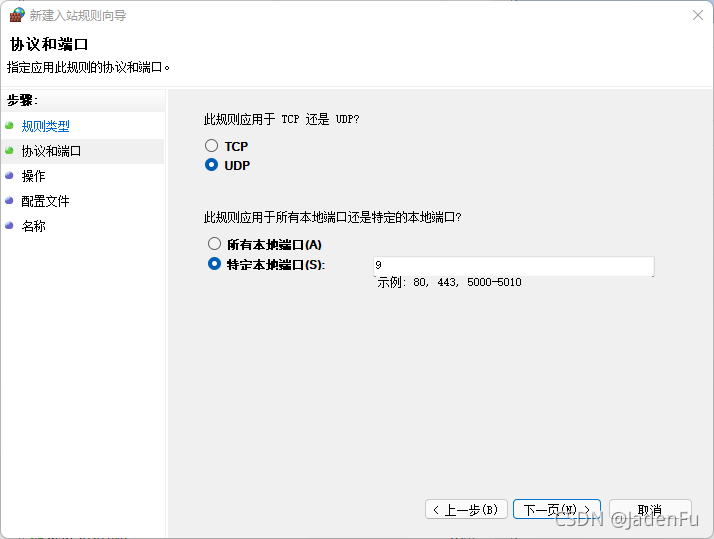

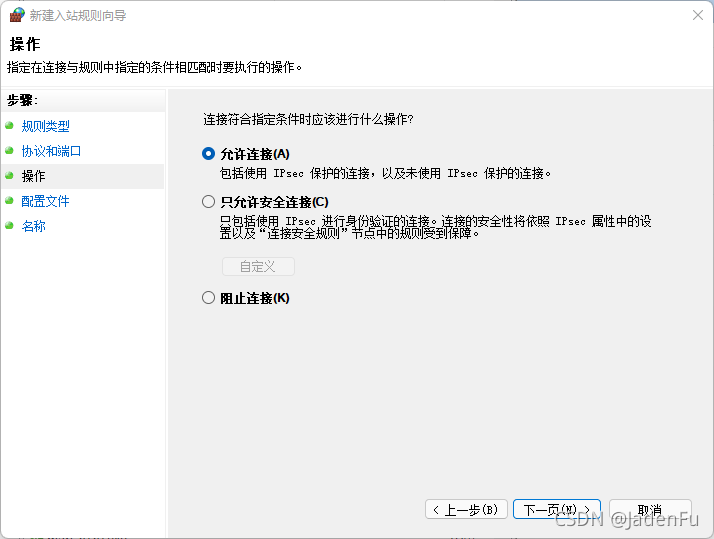

3. 通过控制面板进入Windows Defender防火墙→点击左侧“高级设置”选项卡→选择左侧“入站规则”→点击右侧“新建规则”→选择“端口”→选择UDP，特定端口栏输入9，配置文件选择公用；

4. 绑定静态地址
以管理员身份运行cmd→键入 netsh i i show in ，记住正在使用的网卡idx→键入netsh -c “i i” add neighbors idx IP MAC, （idx 是之前查到的，IP是正在使用网卡的IP地址，mac可通过ipconfig /all查询）→在命令提示符下使用arp -a命令查看所添加IP地址是否在列表中且为静态。
5. 关闭快速启动（重要）

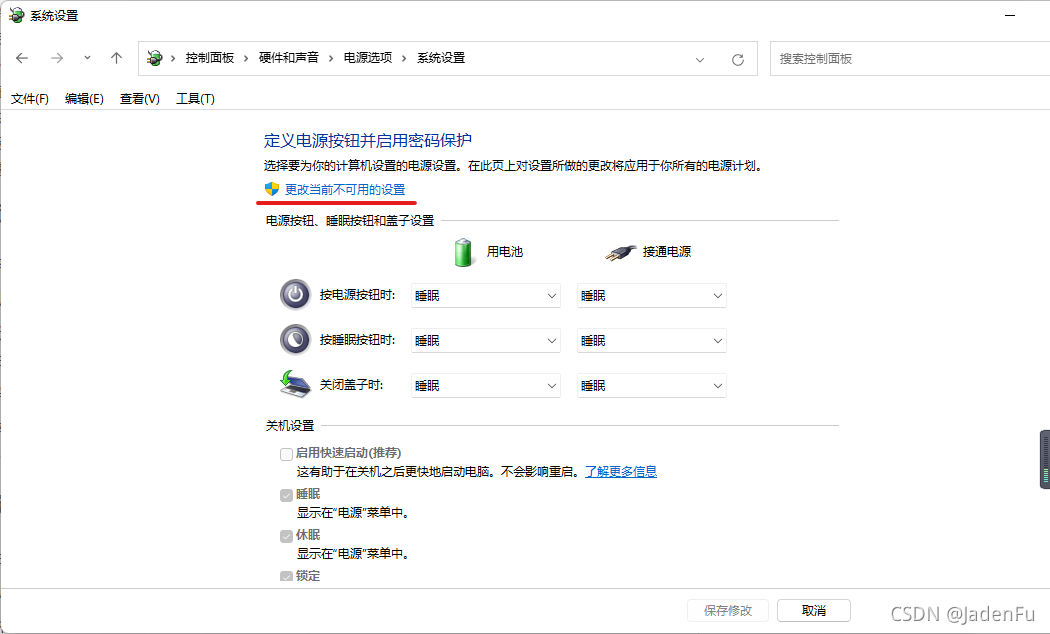

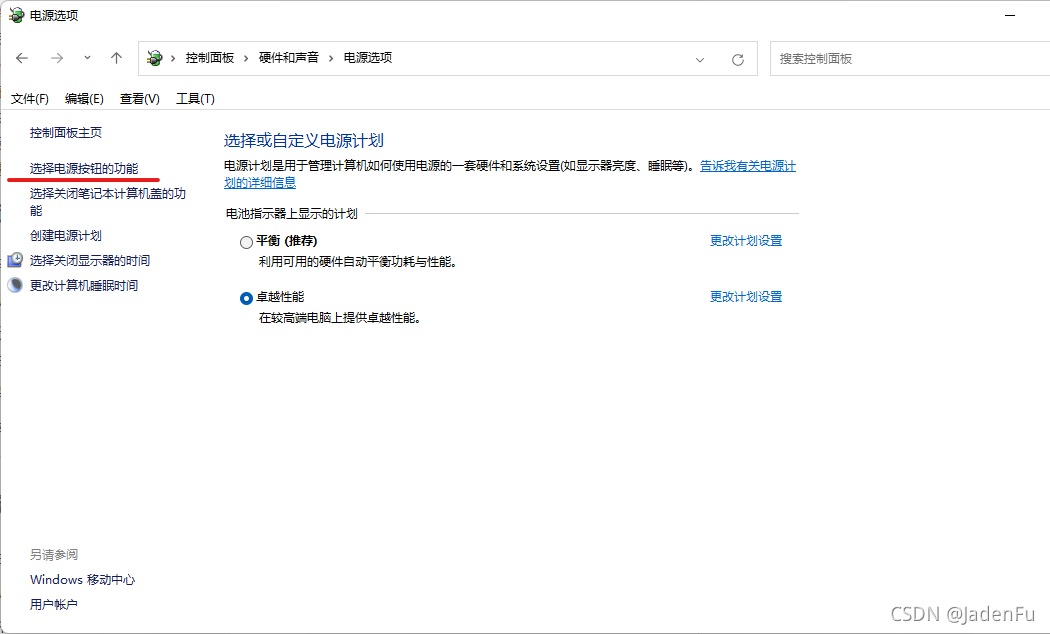

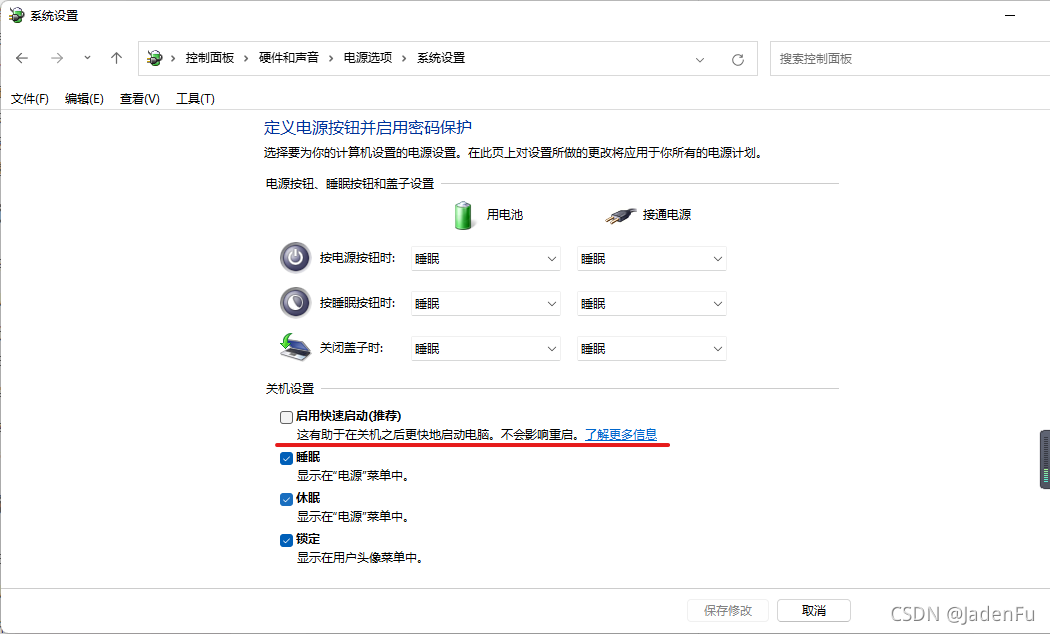

控制面板→硬件和声音→电源选项→点击左侧选项卡进入系统设置→更改当前不可用的设置→取消勾选启用快速启动（推荐）

树莓派配置

1. 树莓派接入真实局域网并完成相关基础配置；
2. 使用sudo apt-get install wakeonlan命令安装wakeonlan；
3. 通过wakeonlan xx:xx:xx:xx:xx:xx命令发送唤醒包对被控电脑进行真实局域网WOL测试（xx代指被控电脑MAC地址）。
4. 部署蒲公英树莓派端服务（部署说明：https://service.oray.com/question/6177.html）；
5. 编辑脚本设置蒲公英开机自启（配置说明：使用ORAY蒲公英异地组网实现树莓派异地SSH访问_JadenFu的博客-CSDN博客

远程唤醒测试

1. 主控手机/主控电脑安装蒲公英客户端，接入VPN与树莓派形成虚拟局域网；
2. 使用蒲公英提供的树莓派虚拟局域网IP实现SSH远程登录树莓派；
3. 执行wakeonlan xx:xx:xx:xx:xx:xx命令实现被控电脑WOL；
4. 使用智能插座实现树莓派上电自启动。
