ModelSim联合仿真

下面讲述将ModleSim嵌入到Quartus进行联合仿真。

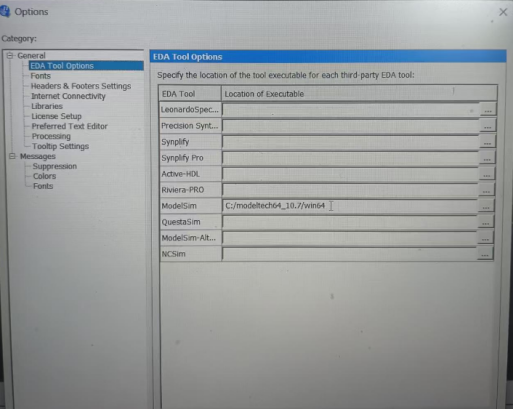

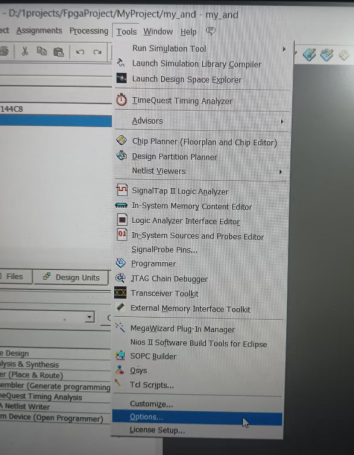

第一步：将modelsim安装路径添加到quartus.

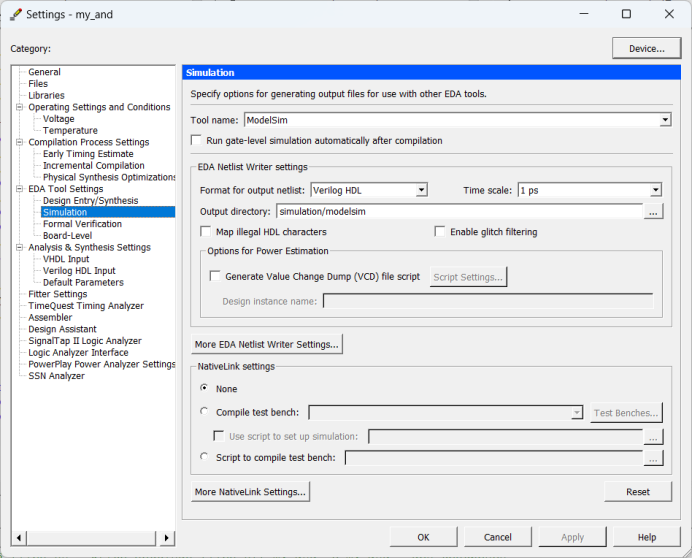

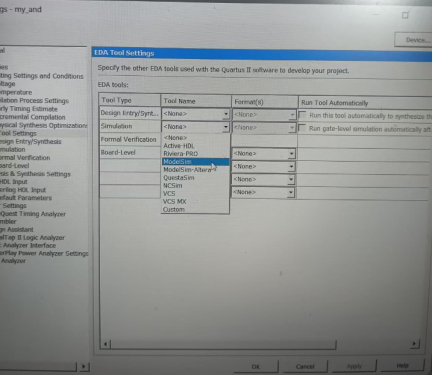

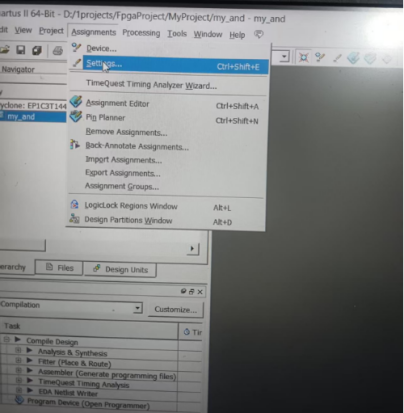

第二步：将modelsim设置为第三方仿真工具。

以上两步只需配置一次即可。

   第三步：使用仿真仿真模板。

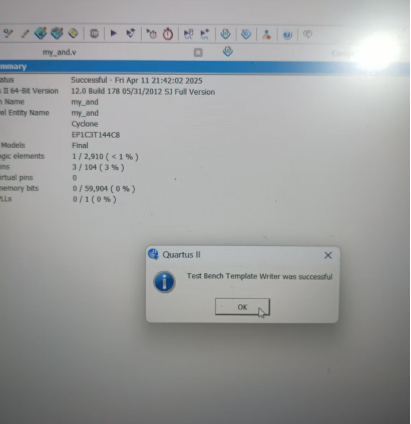

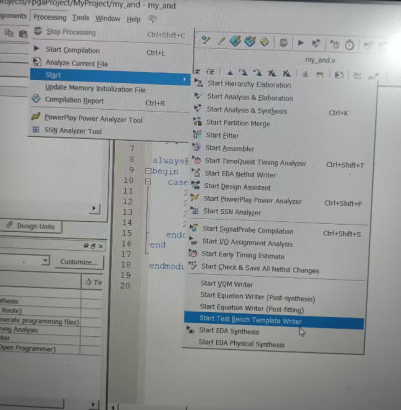

   仿真：生成模板：

模板位置在下面提示处：

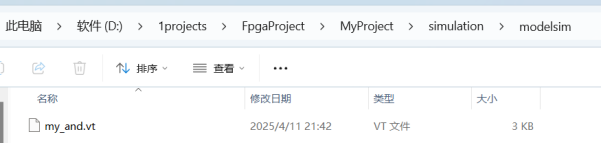

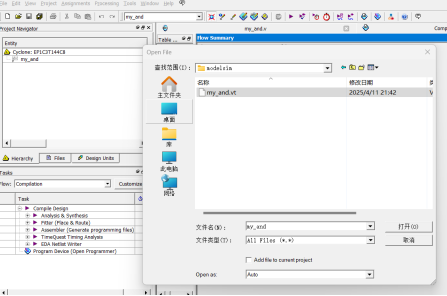

手动打开这个.vt文件。

在quartus直接打开这个文件。

改好这个文件后如下：

然后将 模块名称复制，这里是

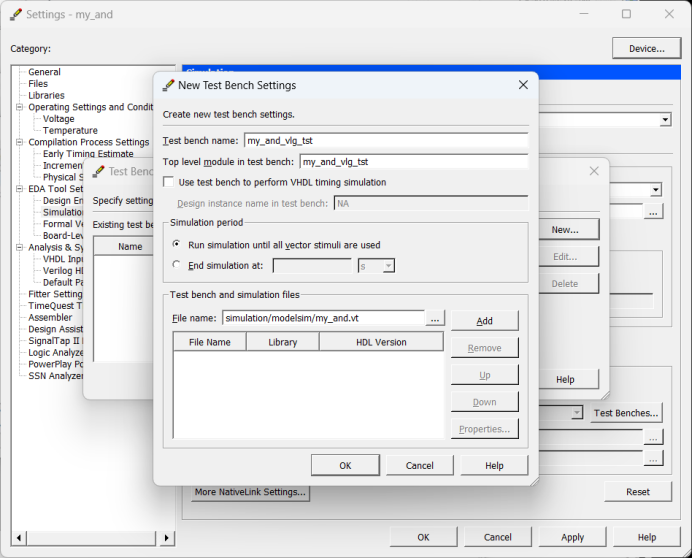

，将它放到如下位置，告诉系统需要编译。

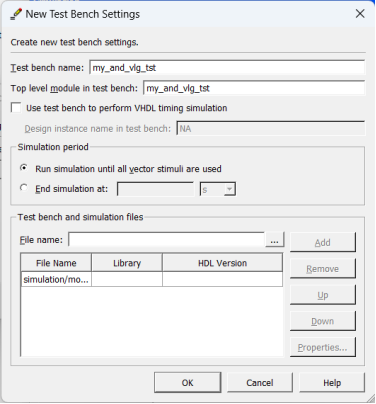

设置如下：

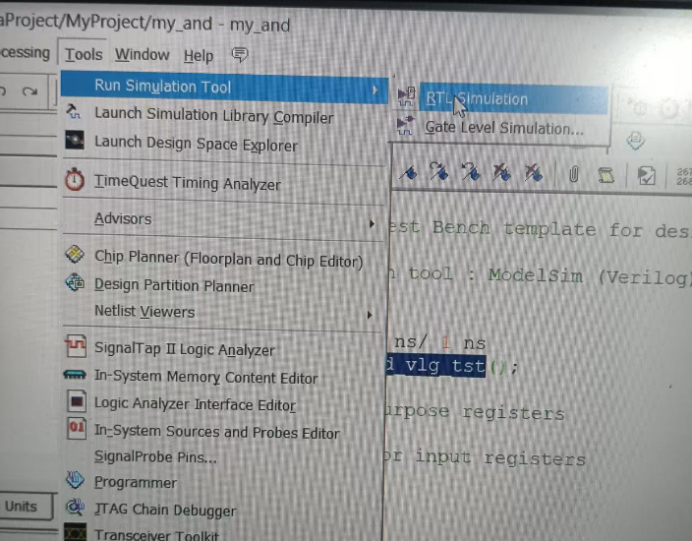

然后就可以启动仿真，如下图：

自动进入仿真波形界面：
