设计一个DB9转接头

最新推荐文章于 2022-03-15 16:43:18 发布
最新推荐文章于 2022-03-15 16:43:18 发布
阅读量1k 收藏 3
点赞数 1
文章标签： 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_37782115/article/details/121969729
版权

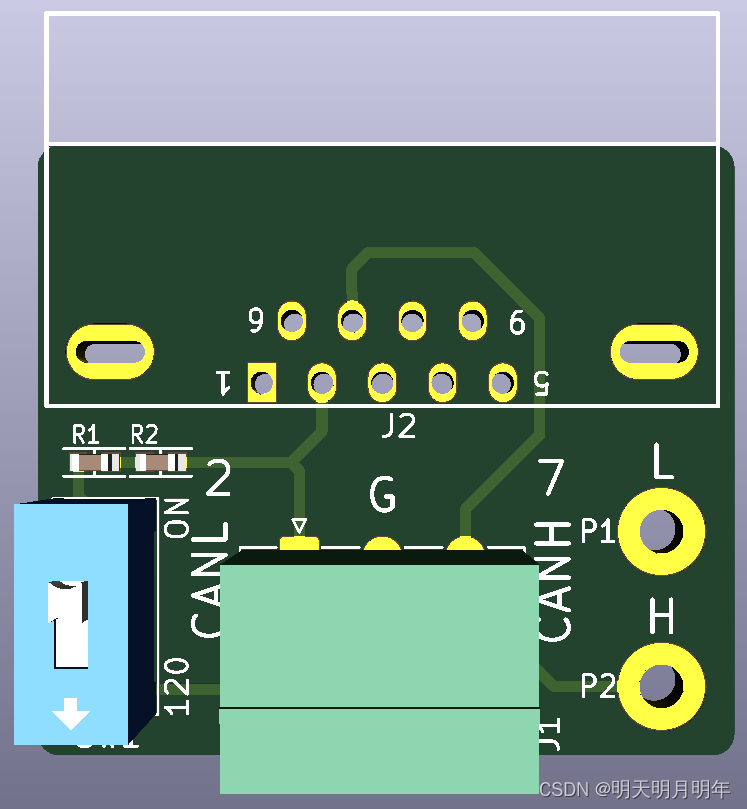

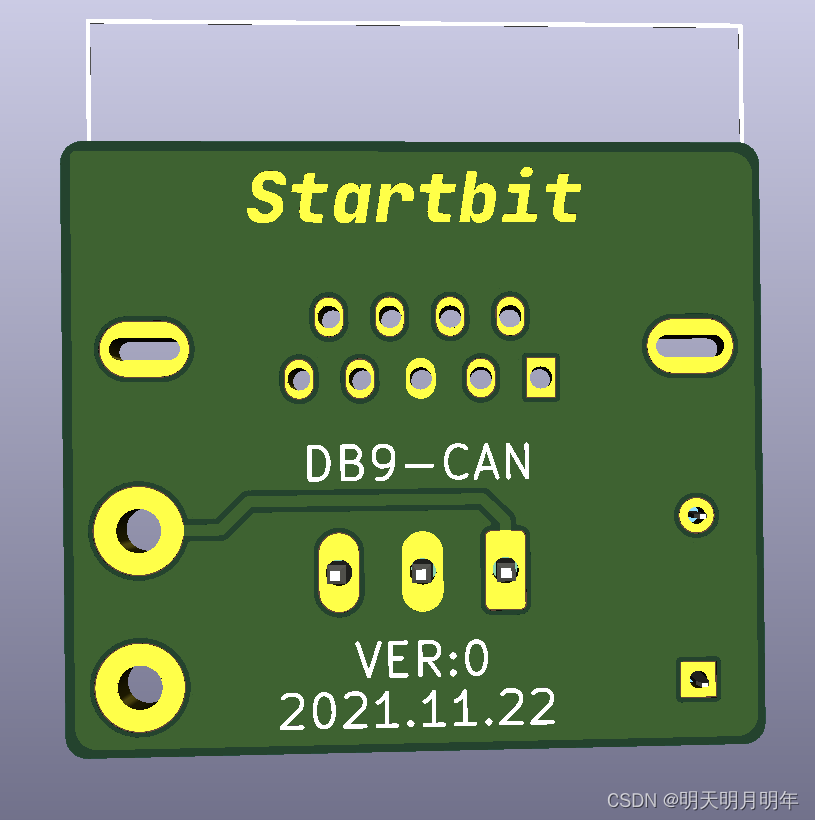

由于经常用到CAN总线设备，每次都要接线很不方便，特意设计了一个DB9转接头，把DB9转成接线端子，还带有终端电阻拨码和测试钩。资料开源在gitee上了：DB9Adaptor，现在好多平台都有免费打样的机会，感兴趣的可以试一下。
请添加图片描述
请添加图片描述

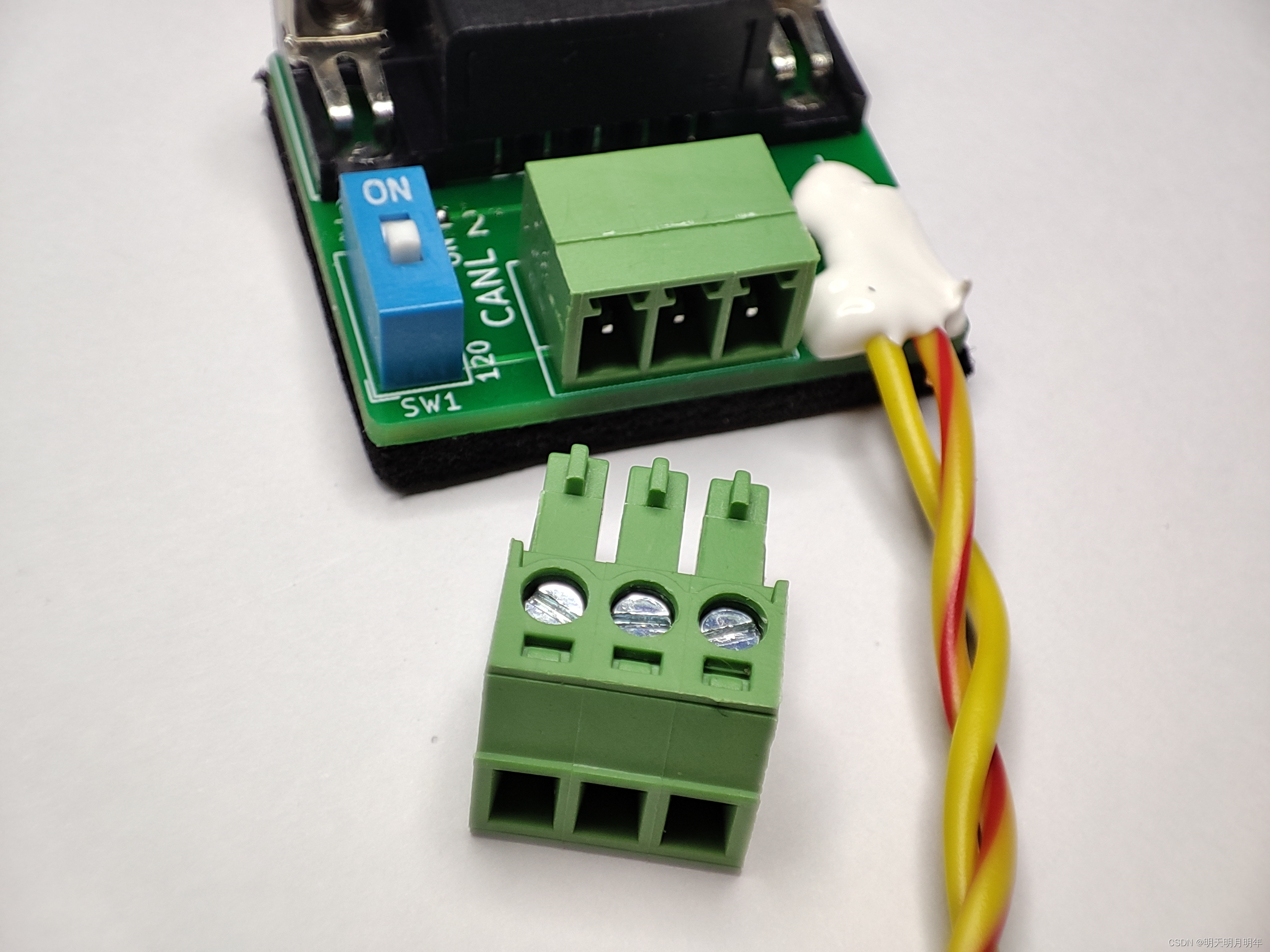

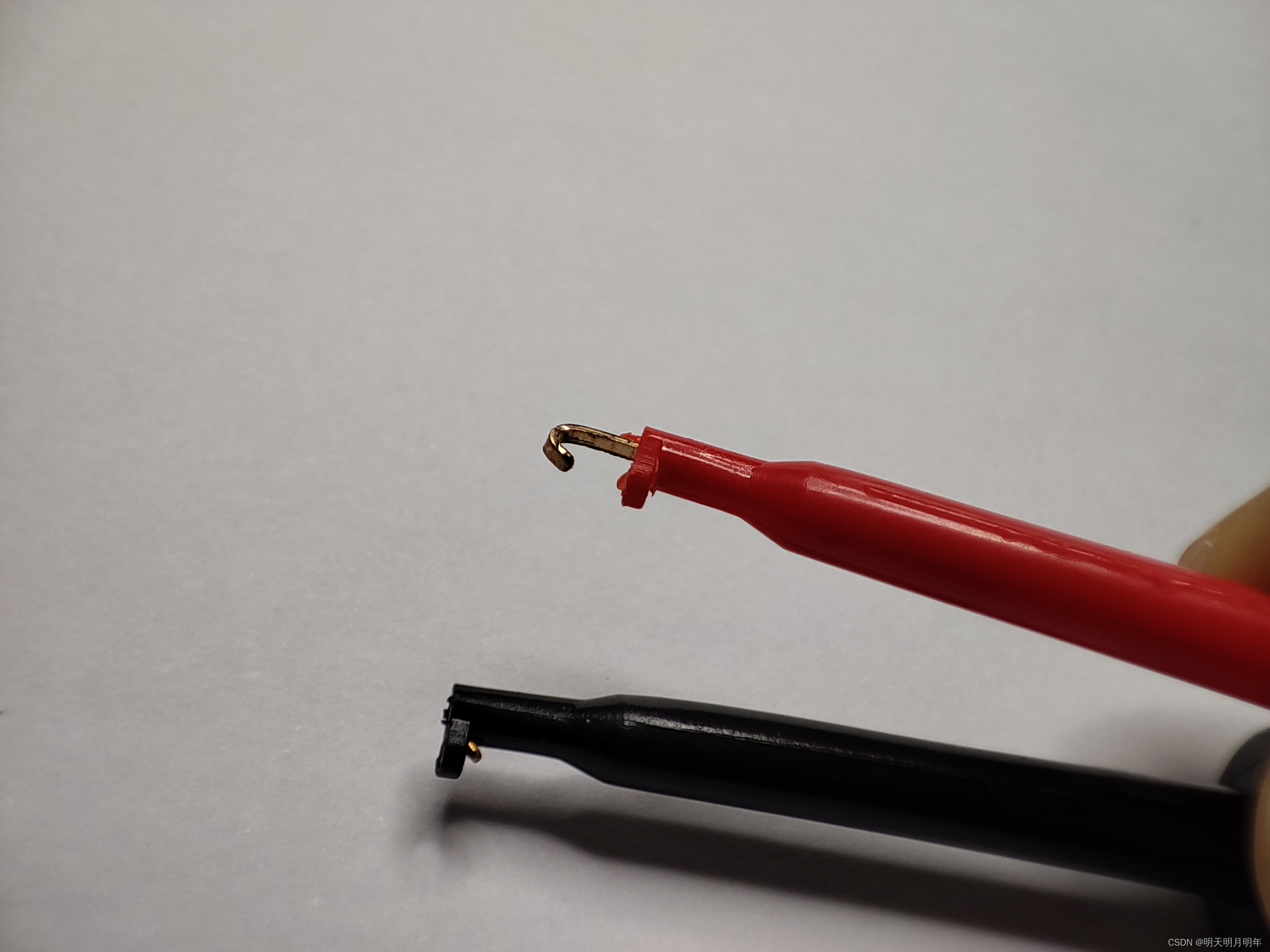

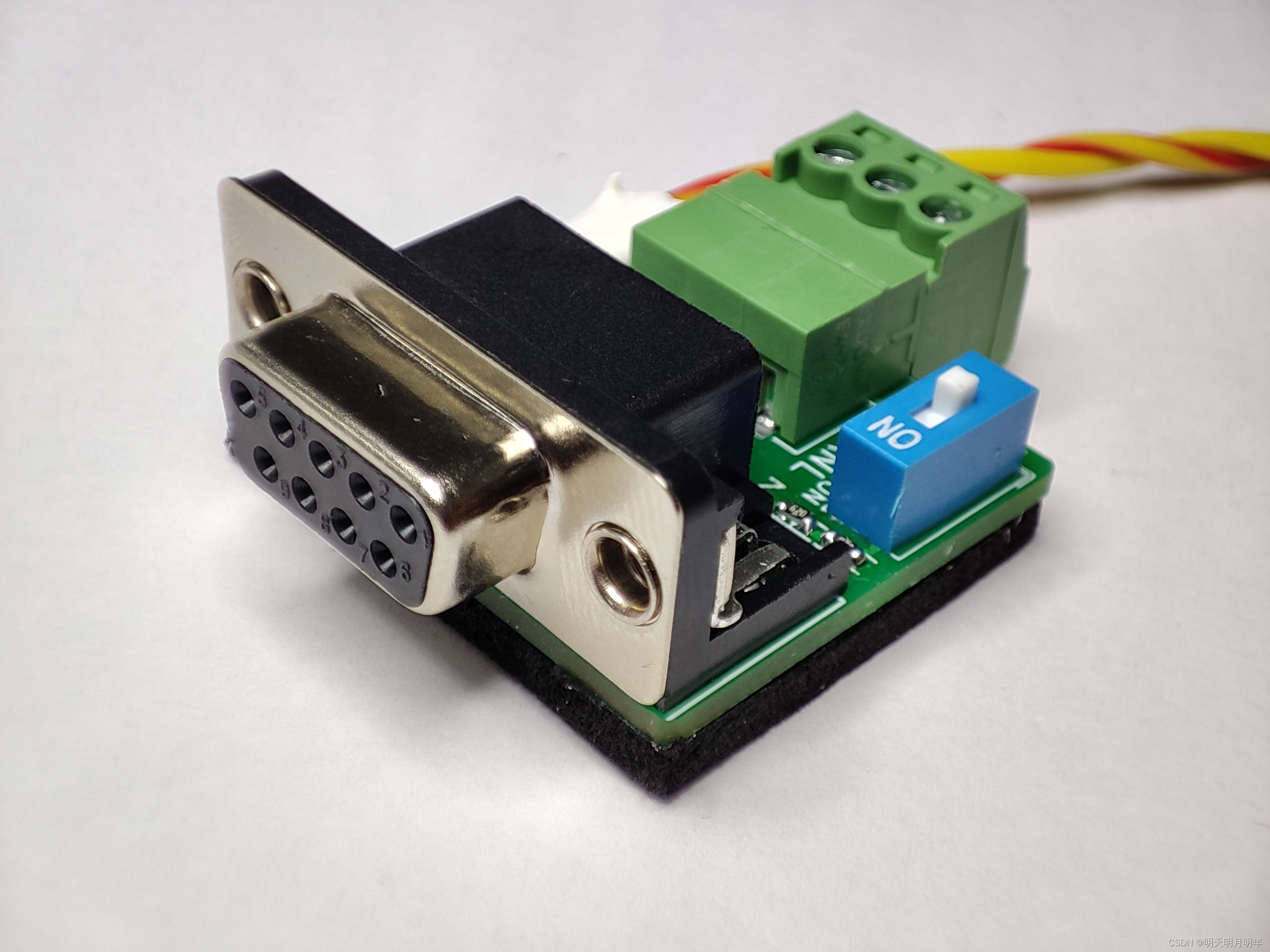

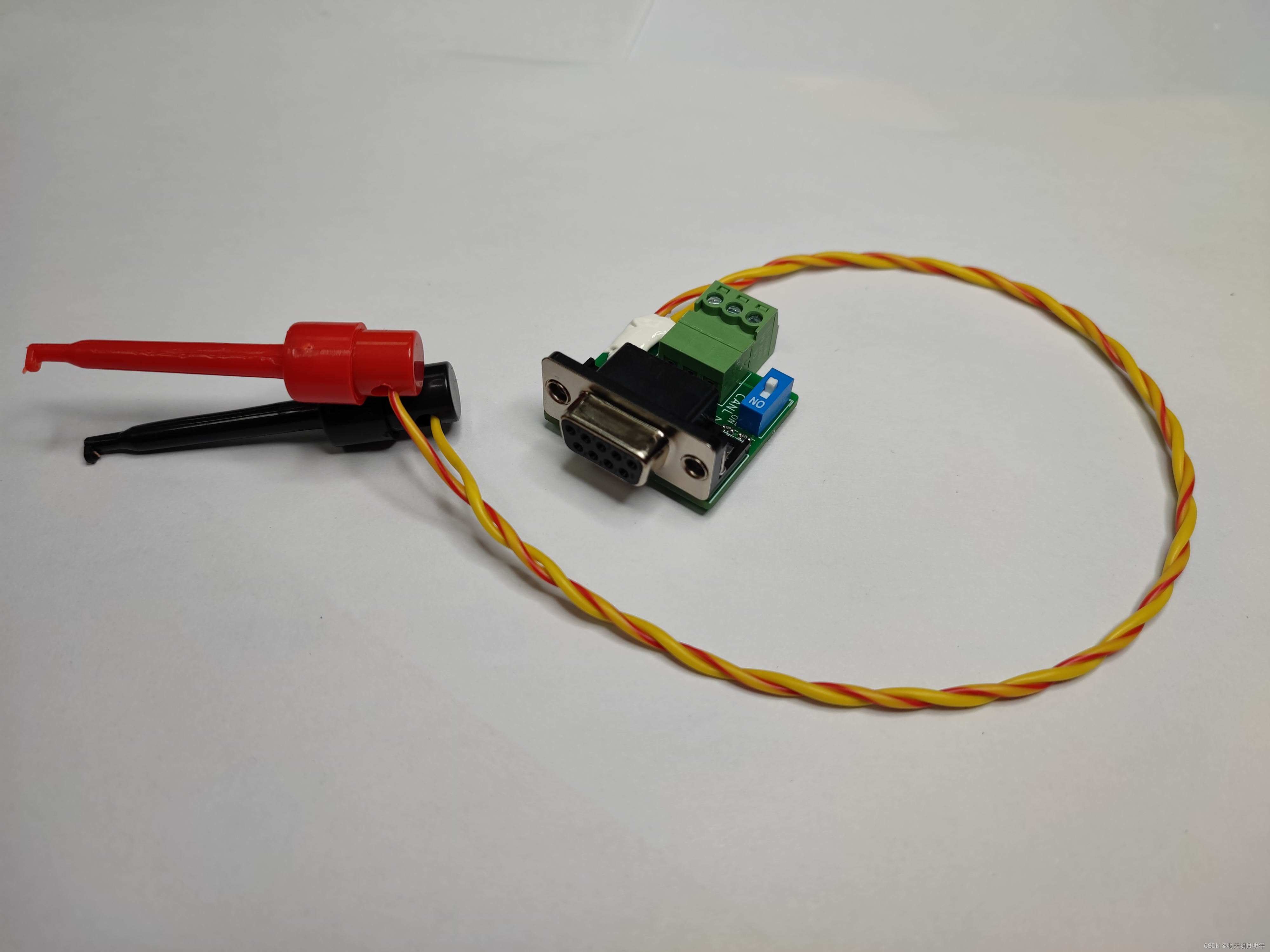

下面是做出来的实物：
请添加图片描述
请添加图片描述

请添加图片描述
请添加图片描述
Gerber文件下载：Gerber下载
