华为北向网管NCE开发教程(7)历史告警采集

1准备工作

准备一个FTP服务器和网管北向网络通,网管北向生成告警文件,会推送到准备的FTP服务器上。
linux,都是自带FTP的,如果是linux则无需自己搭建,如果是windows则需要自己搭建

2生成告警文件

2.1方法说明getAllHistoryAlarmsByFTP

该方法是接口EMSMgr_I中的方法

void getAllHistoryAlarmsByFTP(
java.lang.String destination,
java.lang.String userName,
java.lang.String password,
mtnm.tmforum.org.globaldefs.NameAndStringValue_T[][] meNameList,
java.lang.String[] typeList,
java.lang.String[] excludeProbCauseList, mtnm.tmforum.org.notifications.PerceivedSeverity_T[] excludeSeverityList,
java.lang.String startTime,
java.lang.String endTime
) throws mtnm.tmforum.org.globaldefs.ProcessingFailureException;

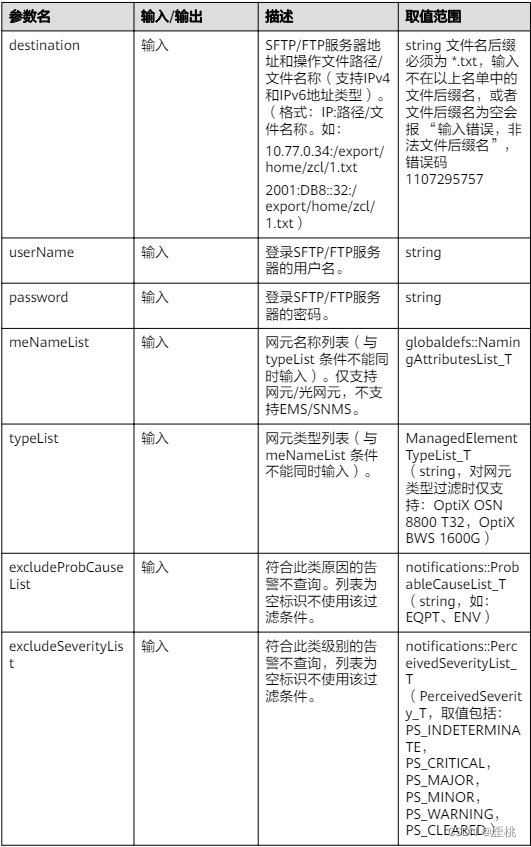

下面这个是华为的文档说明
在这里插入图片描述

2.2getAllHistoryAlarmsByFTP请求参数示例

Common_IHolder commonHolder = new Common_IHolder();
emsSession.getManager("EMS", commonHolder);
EMSMgr_I emsMgr = EMSMgr_IHelper.narrow(commonHolder.value);

//指定生成的网元
String managedElement = "3145734"

//FTP信息
//生成文件地址实际路径为192.168.1.11服务器的 /home/admin/alarms/,登录用户目录/destination中指定的目录
String destination = "192.168.1.11:alarms/"+managedElement+".txt";
String userName = "admin";
String password = "123456";

//构建网元查询条件
NameAndStringValue_T[][] meNameList = new NameAndStringValue_T[1][];//网元名称列表(与typeList 条件不能同时输入)。仅支持网元/光网元,不支持EMS/SNMS。
NameAndStringValue_T[] meName = new NameAndStringValue_T[2];
meName[0] = new NameAndStringValue_T("EMS", "Huawei/NCE");
meName[1] = new NameAndStringValue_T("ManagedElement", managedElement);
meNameList[0] = meName;

//网元类型和网元ID互斥,为空即可
String[] typeList = new String[0];//网元类型列表(与meNameList 条件不能同时输入)

//告警原因
String[] excludeProbCauseList = new String[0];//符合此类原因的告警不查询。列表为空标识不使用该过滤条件。

//告警级别
PerceivedSeverity_T[] excludeSeverityList = new PerceivedSeverity_T[0];//符合此类级别的告警不查询,列表为空标识不使用该过滤条件。

//时间范围
String startTime = "20150101000000.0";//起始时间(格式如:20130111000000.0 Z 本地时间及UTC时间均支持)针对告警的清除时间进行过滤,不包括起始时间点。
String endTime = "20240604000000.0";//终止时间(格式如:20130111000000.0 Z 本地时间及UTC时间均支持)针对告警的清除时间进行过滤,包括终止时间点。

//调用接口
emsMgr.getAllHistoryAlarmsByFTP(destination, userName, password, meNameList, typeList, excludeProbCauseList, excludeSeverityList, startTime, endTime);

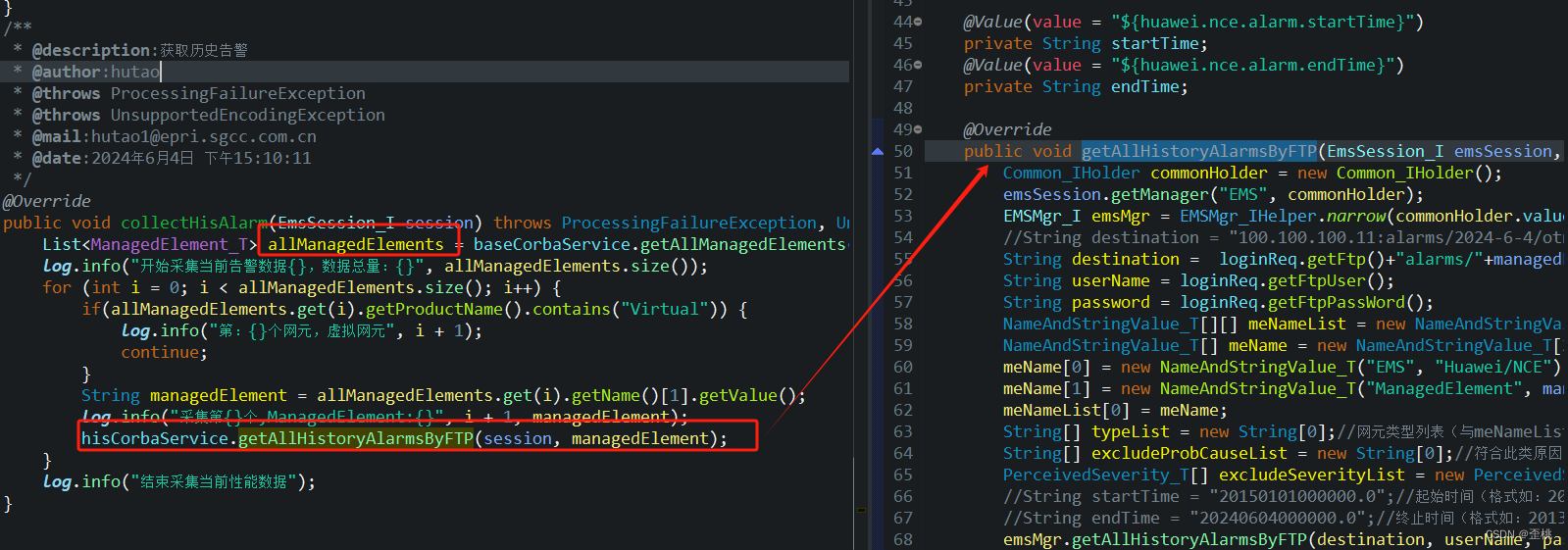

接下来就是怎么采集了。下图所示,我先查询所有的网元,然后再根据网元的managedElement 逐个的生产历史告警。
在这里插入图片描述

2.3接收历史告警的文件传输通知

这里生成历史告警信息,不是实时的,调用方法以后,北向网管异步生成文件上传至FTP,至于最后是否成功或者失败?什么时候生成完毕?只能通过订阅通知获取。
具体的订阅通知代码,具体细节请看
华为北向网管NCE开发教程(6)消息订阅
下面是核心代码及日志记录
在这里插入图片描述

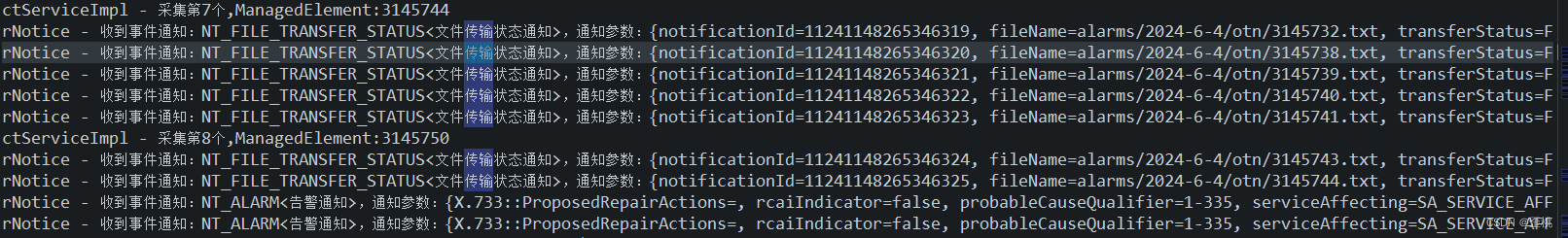

如下是记录的日志信息
在这里插入图片描述

2.4查看告警文件

登录FTP服务器(linux),在文件通知中,可以看到某个文件生成的地址信息。当然了,地址本来就是我们自己给定linux地址。下面是我们使用admin用户登录,则登录linux以后,默认路径就是在home/admin之下,然后生成的全路径也就是home/admin/alarms/xxxxx.txt

String destination = "192.168.1.11:alarms/"+managedElement+".txt";
String userName = "admin";
String password = "123456";

备注:此处建议FTP就直接用部署解析数据的程序linux服务器,这样北向网管上传的文件其实对于程序来说,就是在本地,对于你程序后续解析文件或者其他操作比较方便。不然还得单独写从FTP获取文件增加工作量。然后再很多公司的安全要求里面,FTP被当做不安全的文件传输协议,到时候开发起来,麻烦事比较多。
如果你以为万一这个服务器蹦了,考虑不考虑用集群或者负载均衡等方式,多用几台服务器来采集数据,那就别想了,这个问题无解,对接北向corba就只能单体部署。否则你就只能用rest或者kafka了。当然了用这两个,是要收钱的。

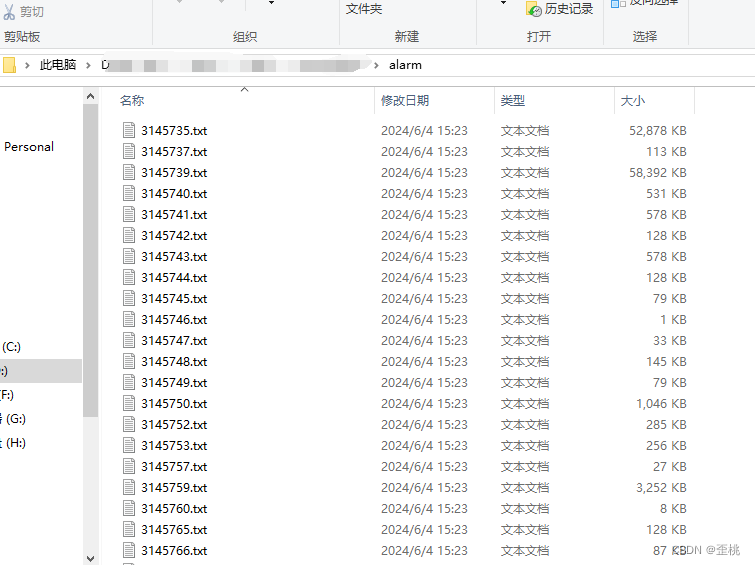

为了方便调试,我把生成在linux的文件,下载到我本地电脑上
在这里插入图片描述

3解析告警文件

其实这一块,可以不写的,毕竟解析和北向网管对接,其实没啥关系了,不过也说一下,毕竟这个确实不好弄

3.1查看文件结构

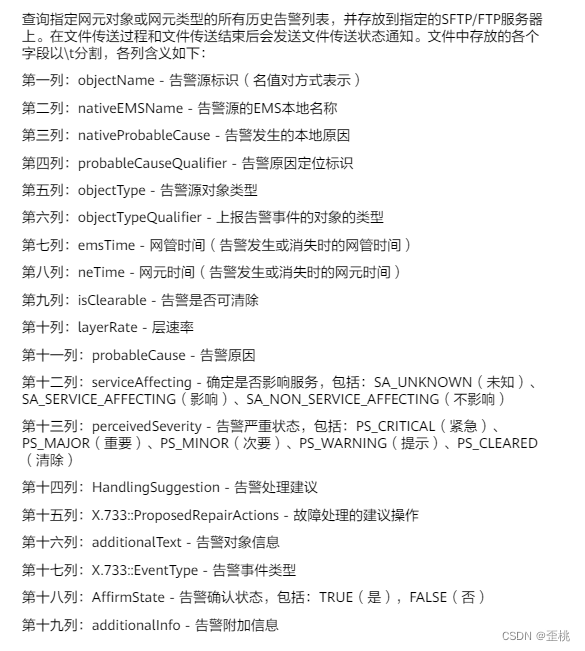

这是接口文档给的,每一列的含义,告你你用\来分割
在这里插入图片描述

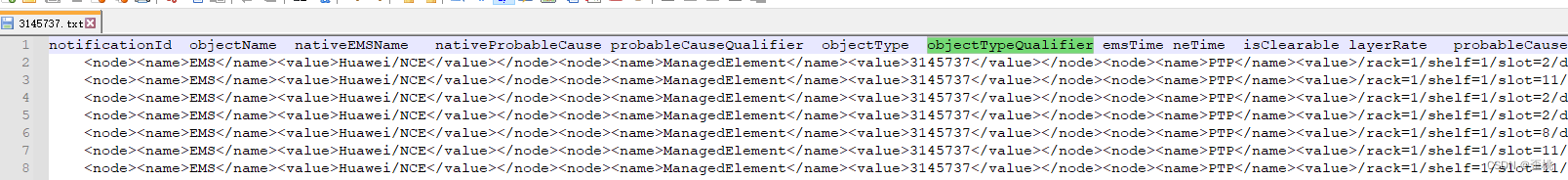

这是我们打开告警文件看到的
在这里插入图片描述

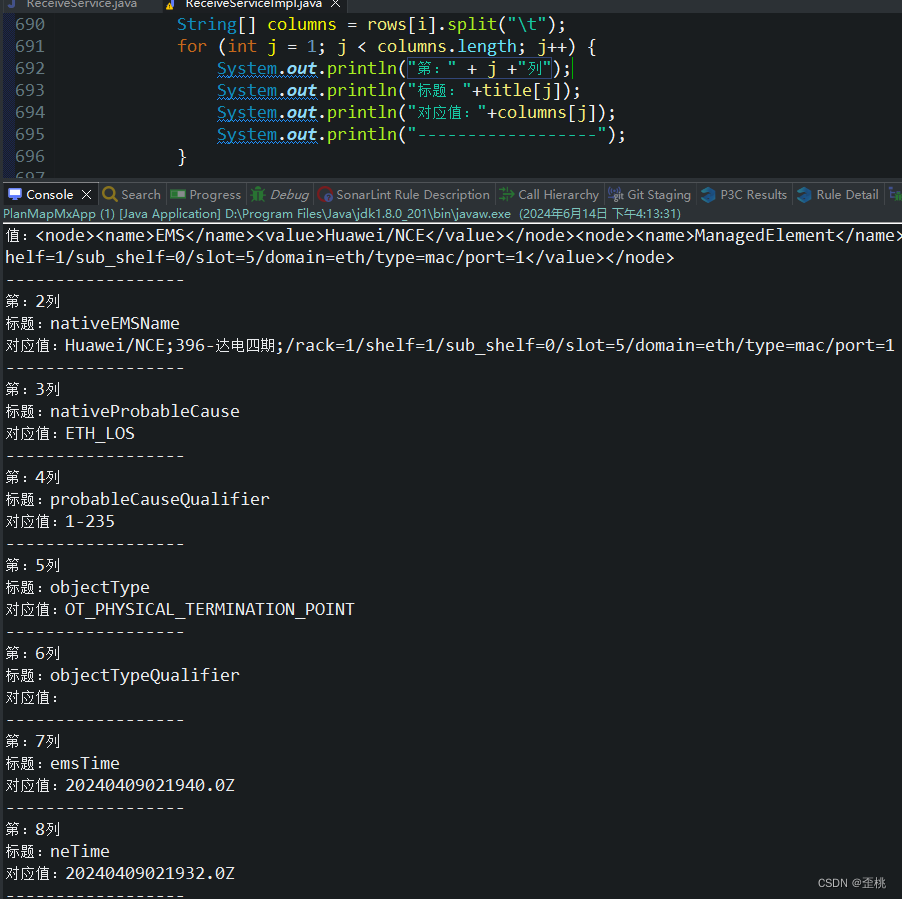

将一整行拆开,可以看到,有些在标签中,有些不在标签中。
在这里插入图片描述

3.2解析思路一:XML报文

1按照行\n切割,得到一条告警信息
2按照每行的 \t分割,得到每个字段
3重新构建一个xml报文
3.1将带标签的转成标准的标签
3.2将没有标签的带上标签
4将xml报文转java对象

生成新的XML报文如下,此方法适用于,你要的数据基本都在标签中

3.2.1生成新的XLM报文

我们需要将原来的txt文件的内容变成如下这种形式

<allRoot>
  <root>
    <node>
      <name>EMS</name>
      <value>Huawei/NCE</value>
    </node>
    <node>
      <name>ManagedElement</name>
      <value>167772176</value>
    </node>
    <node>
      <name>PTP</name>
      <value>/rack=1/shelf=1/sub_shelf=0/slot=5/domain=eth/type=mac/port=1</value>
    </node>
    <ProposedRepairActionList_T/>
    <oneParam>
      <name>Location</name>
      <value>NA</value>
    </oneParam>
    <oneParam>
      <name>Direction</name>
      <value>NA</value>
    </oneParam>
    <oneParam>
      <name>MaintenanceStatus</name>
      <value>NotInMaintenance</value>
    </oneParam>
    <oneParam>
      <name>AlarmSerialNo</name>
      <value>6833516</value>
    </oneParam>
    <oneParam>
      <name>AlarmReason</name>
      <value>缃戝彛杩炴帴涓㈠け</value>
    </oneParam>
    <oneParam>
      <name>ProductName</name>
      <value>OptiX OSN 1800 V</value>
    </oneParam>
    <oneParam>
      <name>EquipmentName</name>
      <value>B2EFS8</value>
    </oneParam>
    <oneParam>
      <name>AffirmState</name>
      <value>TRUE</value>
    </oneParam>
    <oneParam>
      <name>DetailInfo</name>
      <value/>
    </oneParam>
    <oneParam>
      <name>SlaveShelf</name>
      <value>涓诲瓙鏋?</value>
    </oneParam>
    <oneParam>
      <name>HandlingSuggestion</name>
      <value>(1)端口已使能但端口的网线或光纤没有连接好;(2)网线或光纤故障;(3)对端发送部分故障;(4)本端接收部分故障。(5)灰光光模块与彩光光模块对接,端口可能上ETH_LOS。(6)彩光光模块对接,配置不同波长。(7)对接端口的传输模式不一致或者FEC模式不一致。</value>
    </oneParam>
    <oneParam>
      <name>LocationInfo</name>
      <value>0-涓诲瓙鏋?-5-B2EFS8-1(鑷冲竷鏃ラ兘鍐呰挋璋冨害鏁版嵁缃?34M)-MAC:1</value>
    </oneParam>
    <oneParam>
      <name>DeviceIP</name>
      <value/>
    </oneParam>
    <oneParam>
      <name>ROUTE_CAUSE</name>
      <value>0</value>
    </oneParam>
    <oneParam>
      <name>lResSubType</name>
      <value>124321792</value>
    </oneParam>
    <alarmAffect>SA_SERVICE_AFFECTING</alarmAffect>
    <alarmNeTime>1712600372000</alarmNeTime>
  </root>
  <root>
    <node>
      <name>EMS</name>
      <value>Huawei/NCE</value>
    </node>
    <node>
      <name>ManagedElement</name>
      <value>167772176</value>
    </node>
    <node>
      <name>EquipmentHolder</name>
      <value>/rack=1/shelf=1/sub_shelf=0/slot=18</value>
    </node>
    <node>
      <name>Equipment</name>
      <value>1</value>
    </node>
    <ProposedRepairActionList_T/>
    <oneParam>
      <name>Location</name>
      <value>NA</value>
    </oneParam>
    <oneParam>
      <name>Direction</name>
      <value>NA</value>
    </oneParam>
    <oneParam>
      <name>MaintenanceStatus</name>
      <value>NotInMaintenance</value>
    </oneParam>
    <oneParam>
      <name>AlarmSerialNo</name>
      <value>6835838</value>
    </oneParam>
    <oneParam>
      <name>AlarmReason</name>
      <value>鐢垫簮鏁呴殰</value>
    </oneParam>
    <oneParam>
      <name>ProductName</name>
      <value>OptiX OSN 1800 V</value>
    </oneParam>
    <oneParam>
      <name>EquipmentName</name>
      <value>F5PIU</value>
    </oneParam>
    <oneParam>
      <name>AffirmState</name>
      <value>TRUE</value>
    </oneParam>
    <oneParam>
      <name>DetailInfo</name>
      <value>48V涓荤數婧愭瑺鍘?鍛婅?﹀弬鏁癐I(16杩涘埗) 0x50</value>
    </oneParam>
    <oneParam>
      <name>SlaveShelf</name>
      <value>涓诲瓙鏋?</value>
    </oneParam>
    <oneParam>
      <name>HandlingSuggestion</name>
      <value>(1)备份电源板开关未打开;(2)电源板失效;(3)单板电源老化。</value>
    </oneParam>
    <oneParam>
      <name>LocationInfo</name>
      <value>0-涓诲瓙鏋?-18-F5PIU-OTHER</value>
    </oneParam>
    <oneParam>
      <name>DeviceIP</name>
      <value/>
    </oneParam>
    <oneParam>
      <name>ROUTE_CAUSE</name>
      <value>0</value>
    </oneParam>
    <oneParam>
      <name>lResSubType</name>
      <value>124321792</value>
    </oneParam>
    <alarmAffect>SA_SERVICE_AFFECTING</alarmAffect>
    <alarmNeTime>1712616472000</alarmNeTime>
  </root>
  <root>
    <node>
      <name>EMS</name>
      <value>Huawei/NCE</value>
    </node>
    <node>
      <name>ManagedElement</name>
      <value>167772176</value>
    </node>
    <node>
      <name>PTP</name>
      <value>/rack=1/shelf=1/sub_shelf=0/slot=5/domain=eth/type=mac/port=1</value>
    </node>
    <ProposedRepairActionList_T/>
    <oneParam>
      <name>Location</name>
      <value>NA</value>
    </oneParam>
    <oneParam>
      <name>Direction</name>
      <value>NA</value>
    </oneParam>
    <oneParam>
      <name>MaintenanceStatus</name>
      <value>NotInMaintenance</value>
    </oneParam>
    <oneParam>
      <name>AlarmSerialNo</name>
      <value>6845135</value>
    </oneParam>
    <oneParam>
      <name>AlarmReason</name>
      <value>缃戝彛杩炴帴涓㈠け</value>
    </oneParam>
    <oneParam>
      <name>ProductName</name>
      <value>OptiX OSN 1800 V</value>
    </oneParam>
    <oneParam>
      <name>EquipmentName</name>
      <value>B2EFS8</value>
    </oneParam>
    <oneParam>
      <name>AffirmState</name>
      <value>TRUE</value>
    </oneParam>
    <oneParam>
      <name>DetailInfo</name>
      <value/>
    </oneParam>
    <oneParam>
      <name>SlaveShelf</name>
      <value>涓诲瓙鏋?</value>
    </oneParam>
    <oneParam>
      <name>HandlingSuggestion</name>
      <value>(1)端口已使能但端口的网线或光纤没有连接好;(2)网线或光纤故障;(3)对端发送部分故障;(4)本端接收部分故障。(5)灰光光模块与彩光光模块对接,端口可能上ETH_LOS。(6)彩光光模块对接,配置不同波长。(7)对接端口的传输模式不一致或者FEC模式不一致。</value>
    </oneParam>
    <oneParam>
      <name>LocationInfo</name>
      <value>0-涓诲瓙鏋?-5-B2EFS8-1(鑷冲竷鏃ラ兘鍐呰挋璋冨害鏁版嵁缃?34M)-MAC:1</value>
    </oneParam>
    <oneParam>
      <name>DeviceIP</name>
      <value/>
    </oneParam>
    <oneParam>
      <name>ROUTE_CAUSE</name>
      <value>0</value>
    </oneParam>
    <oneParam>
      <name>lResSubType</name>
      <value>124321792</value>
    </oneParam>
    <alarmAffect>SA_SERVICE_AFFECTING</alarmAffect>
    <alarmNeTime>1712681968000</alarmNeTime>
  </root>
</allRoot>

3.2.2定义新XML报文实体类

定义一个java实体类来接收上面的XML报文

@XmlRootElement(name = "allRoot")
@ToString
public class AllRoot {

	private List<Root> roots;

	@XmlElement(name = "root")
	public List<Root> getRoots() {
		return roots;
	}

	public void setRoots(List<Root> roots) {
		this.roots = roots;
	}
}

@XmlRootElement(name = "root")
@ToString
public class Root {

    private List<Node> nodes;

    private List<OneParam> oneParams;

    private String alarmAffect;

    private Long alarmNeTime;

    public Root() {
    }

    @XmlElement(name = "node")
    public List<Node> getNodes() {
        return nodes;
    }

    public void setNodes(List<Node> nodes) {
        this.nodes = nodes;
    }

    @XmlElement(name = "oneParam")
	public List<OneParam> getOneParams() {
		return oneParams;
	}

	public void setOneParams(List<OneParam> oneParams) {
		this.oneParams = oneParams;
	}

	@XmlElement(name = "alarmAffect")
	public String getAlarmAffect() {
		return alarmAffect;
	}

	public void setAlarmAffect(String alarmAffect) {
		this.alarmAffect = alarmAffect;
	}

	@XmlElement(name = "alarmNeTime")
	public Long getAlarmNeTime() {
		return alarmNeTime;
	}

	public void setAlarmNeTime(Long alarmNeTime) {
		this.alarmNeTime = alarmNeTime;
	}

}

@XmlRootElement(name = "node")
@ToString
public class Node {
    private String name;
    private String value;

	@XmlElement(name = "name")
	public String getName() {
		return name;
	}
	public void setName(String name) {
		this.name = name;
	}
	@XmlElement(name = "value")
	public String getValue() {
		return value;
	}
	public void setValue(String value) {
		this.value = value;
	}
}

@XmlRootElement(name = "oneParam")
@ToString
public class OneParam {
    private String name;
    private String value;

	@XmlElement(name = "name")
	public String getName() {
		return name;
	}
	public void setName(String name) {
		this.name = name;
	}
	@XmlElement(name = "value")
	public String getValue() {
		return value;
	}
	public void setValue(String value) {
		this.value = value;
	}
}

3.2.3代码实现


	private static final Set<String> ALARM_AFFECT = new HashSet<>(Arrays.asList("SA_UNKNOWN", "SA_SERVICE_AFFECTING", "SA_NON_SERVICE_AFFECTING"));

	public AllRoot getAlarmDataByPath(String path) throws JAXBException {
  		String alarmStr = JsonUtils.readStringFromSystemPath(path);
  		String[] rows = alarmStr.split("\n");
  		StringBuilder rootStr = new StringBuilder();
  		rootStr.append("<allRoot>");
  		for (int i = 1; i < rows.length; i++) {
  			String alarmAffect = "";
  			Long alarmNeTime = null;
  			rootStr.append("<root>");
  			String[] columns = rows[i].split("\t");
  			for (int j = 1; j < columns.length; j++) {
  				//提取标准标签内容
  				if(columns[j].contains("<") && columns[j].contains(">")) {
  					rootStr.append(columns[j]);
  				//提取标签外的内容时间和ALARM_AFFECT,这里是需要特殊处理的,根据你要的业务来特殊处理,我所需要的两个字段刚好都可以满足我的需求进行特殊处理
  				}else {
  					if(ALARM_AFFECT.contains(columns[j])) {
  						alarmAffect = columns[j];
  					}else if(columns[j].contains(".0Z")){
  						//大时间是emsTime,小时间是neTime
  						Long date = DateUtils.StrToLongTime(columns[j], FORMAT);
  						if(alarmNeTime == null) {
  							alarmNeTime = date;
  						}else {
  							alarmNeTime = Math.min(alarmNeTime, date);
  						}
  					}
  				}
  			}
  			//追加标签外的alarmAffect和alarmNeTime到新报文中
  			rootStr.append("<alarmAffect>");
  			rootStr.append(alarmAffect);
  			rootStr.append("</alarmAffect>");

  			rootStr.append("<alarmNeTime>");
  			rootStr.append(alarmNeTime.toString());
  			rootStr.append("</alarmNeTime>");

  			rootStr.append("</root>");
  		}
  		rootStr.append("</allRoot>");

		//新XML报文转Java对象
  		JAXBContext jaxbContext = JAXBContext.newInstance(AllRoot.class);
  		Unmarshaller unmarshaller = jaxbContext.createUnmarshaller();
  		StringReader reader = new StringReader(rootStr.toString());
  		return (AllRoot) unmarshaller.unmarshal(reader);
  	}

3.3解析思路二:按照顺序列赋值

1按照行\n切割,得到一条告警信息
2按照每行的 \t分割,得到每个字段
3假定每行切割的第一个字段是aa属性,第二个字段是bb属性,第三个字段是cc属性

核心代码

String alarmStr = JsonUtils.readStringFromSystemPath(path);
String[] rows = alarmStr.split("\n");
String[] title = rows[0].split("\t");
StringBuilder rootStr = new StringBuilder();
for (int i = 1; i < rows.length; i++) {
	String[] columns = rows[i].split("\t");
  	for (int j = 1; j < columns.length; j++) {
  	    System.out.println("第:" + j +"列");
  		System.out.println("标题:"+title[j]);
  		System.out.println("对应值:"+columns[j]);
  		System.out.println("------------------");
  	}
}

在这里插入图片描述
完毕。

  • 3
    点赞
  • 4
    收藏
    觉得还不错? 一键收藏
  • 0
    评论

“相关推荐”对你有帮助么?

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

红包个数最小为10个

红包金额最低5元

当前余额3.43前往充值 >
需支付:10.00
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
