符号化执行引擎对比

随着fuzz技术的发展，发现以AFL为代表coverage-guided的fuzz引擎达到一个瓶颈，因为是盲目的，所以现在有很流行的方法——加入符号化执行。比如Driller、QSYM、和我讲过的SAVIOR，这三个都很大的提高了fuzz的效率。但是符号化执行也是和fuzz一样复杂而内容丰富的领域，这里就把最近看的一个文章跟大家分享下，简单介绍几个流行的符号化执行。

[1]Roberto Baldoni, Emilio Coppa, Daniele Cono D’elia, Camil Demetrescu, and Irene Finocchi. 2018. A Survey of Symbolic Execution Techniques. ACM Comput. Surv. 51, 3, Article 50 (May 2018), 39 pages. DOI:https://doi.org/10.1145/3182657
[2]Sebastian Poeplau and Aurélien Francillon. 2019. Systematic comparison of symbolic execution systems: intermediate representation and its generation. In Proceedings of the 35th Annual Computer Security Applications Conference (ACSAC ’19). Association for Computing Machinery, New York, NY, USA, 163–176. DOI:https://doi.org/10.1145/3359789.3359796

符号化执行概念

在一次有具体输入的程序运行过程中，经过的路径都是确定的。而符号化执行就是把变量变成符号（即无确定数值），那么根据变量的不同取值，就可以动态地执行不同的程序路径。
在一次符号执行的过程中，符号执行引擎通常要保存以下两个信息：1、一个一阶布尔公式，描述沿着该路径的分支所满足的条件；2、一个将变量映射到符号表达式或值的符号内存。

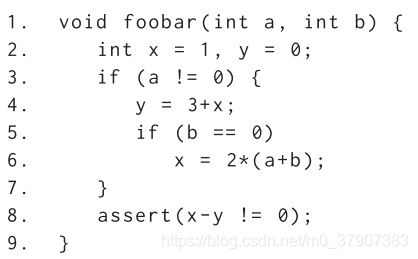

以执行上述代码为例，符号化执行引擎会生成以下的一个执行树。其中σ是程序中变量与含αi 的表达式或者具体值的映射，π 是当前路径的约束。
这样一来，通过对当前路径的约束进行求解（一般用 solversatisfiability modulo theories (SMT) ）就可以知道当前路径是否可达并生成到达该路径的输入。

几种不同的符号执行引擎

符号执行引擎首先是对象不同，有的需要源码支持，有的对二进制机器码进行翻译；其次是中间语言（Intermediate Representation），有的不翻译成中间语言直接执行机器码，流行的有LLVM bitcode，VEX IR；还有就是使用的语言不一样，有的是C++，有的是Python，可能会对效率产生印象；最后就是是否支持concolic execution（fuzz结合常用这个，先用具体的input得到一个执行路径，按照某种策略对分支点依次翻转获得别的执行路径）。[2]这个文章主要比较了四个符号执行引擎：KLEE，S2E，angr和QSYM。

Name	Object	IR	Program Language	concolic execution
KLEE	source code	LLVM	C++
S2E	binary	LLVM	C++	QEMU with KVM
angr	binary	VEX IR	Python	Unicore
QSYM	binary		C++	directly on CPU

S2E是针对KLEE无法对二进制生成LLVM IR的缺点，在QEMU虚拟机上实现了将二进制程序翻译成LLVM IR。
其他的符号执行引擎有，Manticore在重点上与angr相似，也在Python中实现，但不使用任何中间表示。Triton是基于动态二进制转换的，类似于Qsym。基于BAP的Mayhem是DARPA CGC竞赛的获胜者(但不是免费提供的)。SAGE是微软公司开发的一种封闭源代码系统，采用并行执行方式。奠基于KLEE的Inception是为数不多的支持ARM的符号执行引擎之一，它解决了在基于源代码的符号执行中处理内联汇编的挑战

如何比较

为了研究源码生成IR和二进制程序生成IR对符号执行的影响以及不同IR的优劣，有三个指标可以进行比较：
1、相较于直接对机器码进行执行，不同的IR会增加还是减少指令的数量。
2、IR的执行效率会是多少。
3、约束求解器在IR的查询效率。

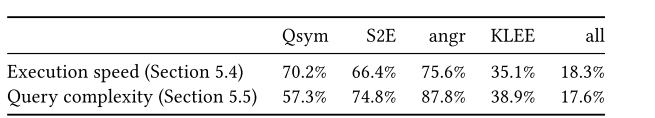

作者采用了CGC（DARPA’s Cyber Grand Challenge）的程序，不同的IR可能会不兼容一些程序，最后在四个符号执行引擎下能够使用的程序如下图所示。

代码大小

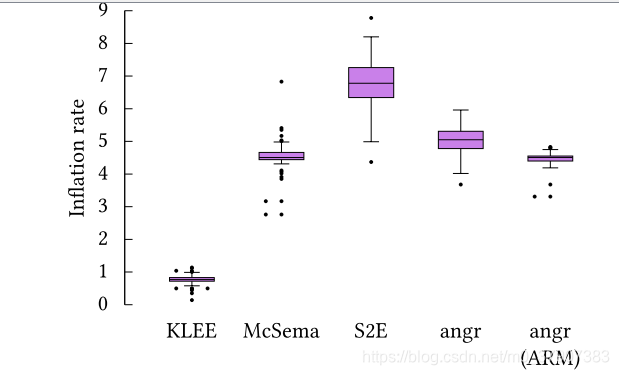

在比较源码生成IR和二进制程序生成IR的实验中，方法是比较生成的IR指令数，下图是IR指令数和源码指令数（用angr反汇编算出）的比，简称膨胀系数。

其中McSema是IDA Pro使用的静态分析引擎。从图中可以看出，KLEE使用了源码，因此可以生成更加简洁的IR，膨胀系数小于1，S2E不近翻译了二进制程序，因为在QEMU中，QEMU的指令翻译加大了膨胀系数。
执行速度

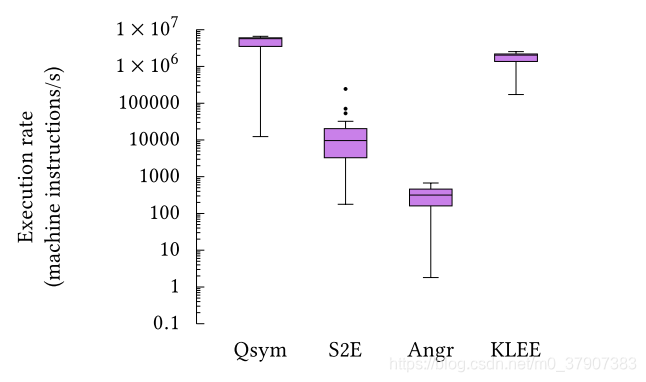

单位内执行的IR指令数称为执行效率。

可以发现QSYM因为没有使用IR直接执行机器码，有更高效率。虽然S2E和KLEE都是使用LLVM源码，但是S2E以来QEMU虚拟机的动态仿真，效率更低。Angr的效率低很有可能是他的编程语言用的是Python，这里没有认为是LLVM比VEX快，因为在代码大小那里比较时观察力angr和S2E的指令大小范围相差不大。

solver 查询复杂性
IR的生成会对solver的查询性能产生影响，这里举了一个例子，比如约束条件里对list[3]这个变量进行查询，S2E需要十多行代码，而KLEE只有四行代码。很明显，这是源码带来的优化效果。
这里的比较方法是使用concolic execution到达一条特定的执行路径，然后把这条路径的约束条件收集起来，然后在本地用四个引擎跑solver，看求解使用时间的大小，如下图。

可以发现KLEE得益于源码优势可以少快于其他三个引擎，在大部分的查询效率中和S2E一样（符合统一IR）。

结论

源码和二进制对符号执行有什么影响
影响不是很大，源码带来的优势是查询复杂度会大大降低，但是对与整体的测试执行效率不会有很大提升。比如QSYM对机器码的直接执行带来的加速效果远远覆盖了复杂度劣势。
不同的IR是否有优劣之分
这里是认为QSYM执行机器码能够得到很有效的提升，但是牺牲了可移植性和兼容性。LLVM和VEX的话性能相似，选择的话要基于其他需求，比如API的稳定性、语言的可兼容性（angr使用python，KLEE使用C++）、是否需要源码、交互性（angr加入了很多交互接口，降低了速率但是提升了可使用性）。

---

接下来可能对angr或者klee进行进一步了解，研究一下fuzz和concolic execution的结合使用。
