从Altium官方网站下载最新的库文件

Altium Designer是电子工程师必备的原理图及pcb设计软件,这边教大家如何下载库文件以及安装库文件,Altium Designer公司提供了齐全的库文件,所以笔者强烈建议使用官方库文件

提示:这个方法在适用各个版本的Altium Designer

1. 下载官方提供的库

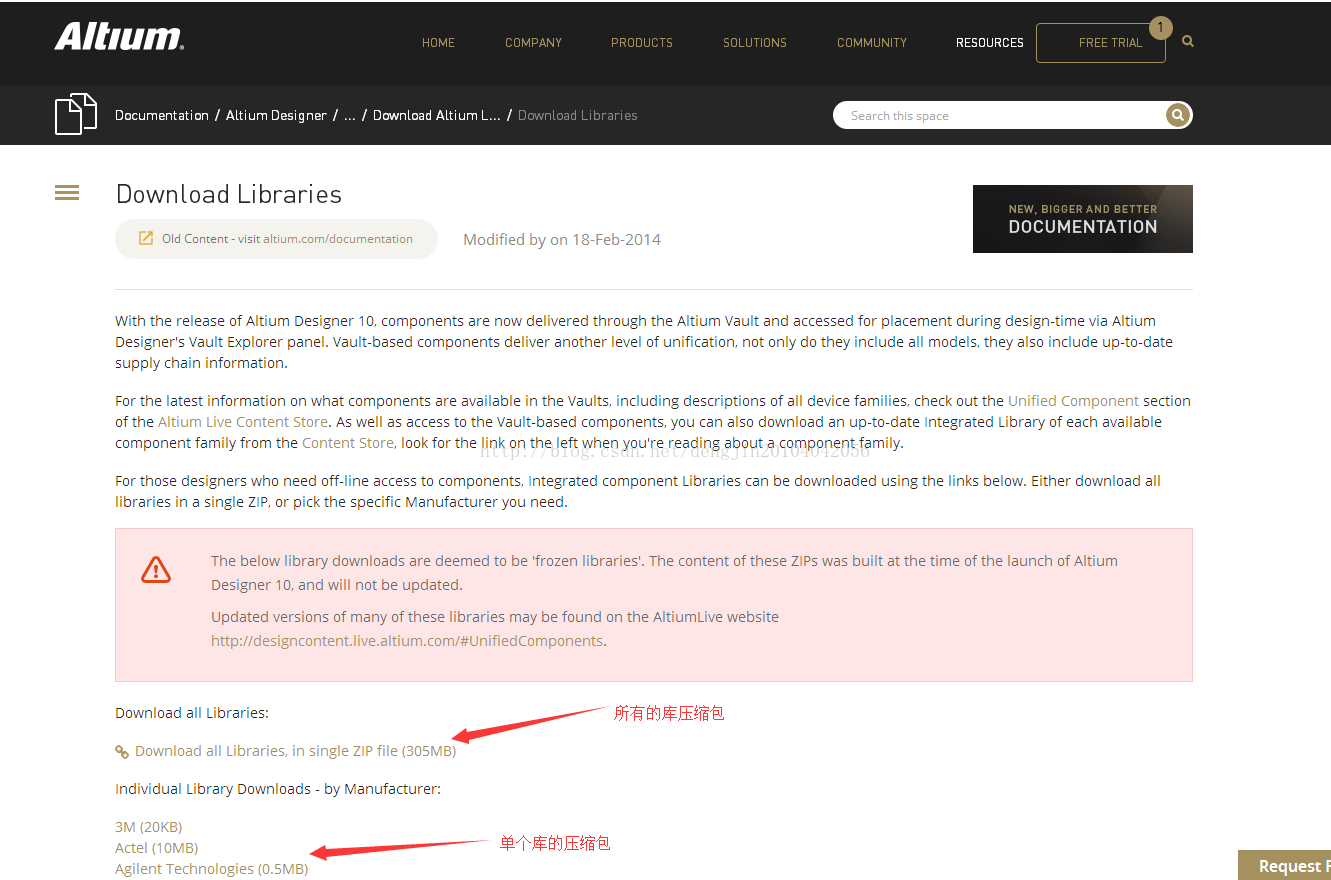

网址:http://techdocs.altium.com/display/ADOH/Download+Libraries#



2. 下载好之后 解压

我们这边选择下载所有“Download all Libraries,in single ZIP file“,下载下来后是一个ZIP压缩包。

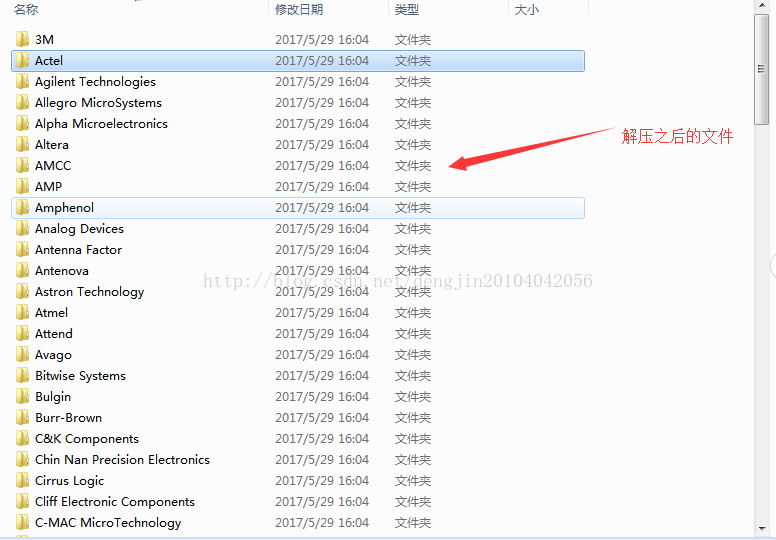

我们对其进行解压,解压出来总共有107个文件夹。


3. 安装库

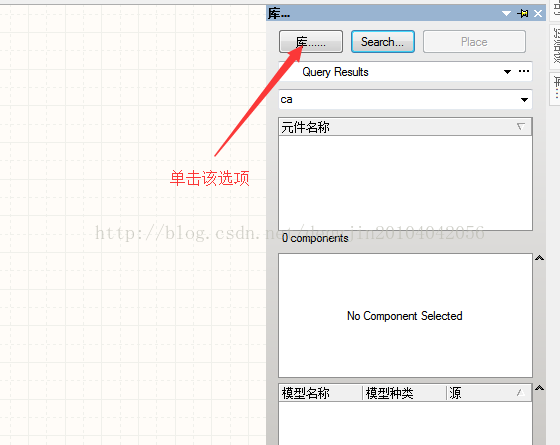

打开Altium Designer,留意右边侧边栏的”“,单击:

单击”Library

4. 复制

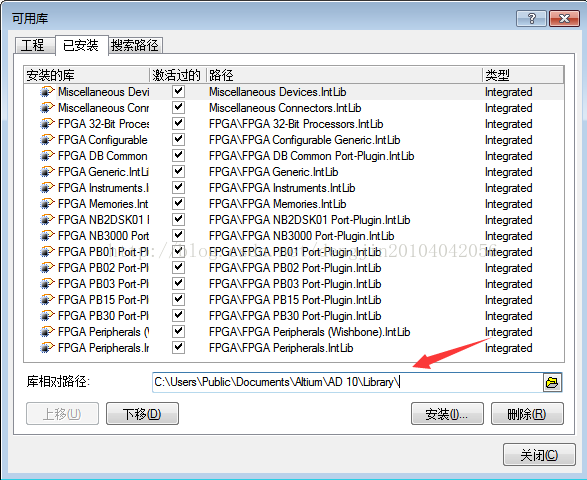

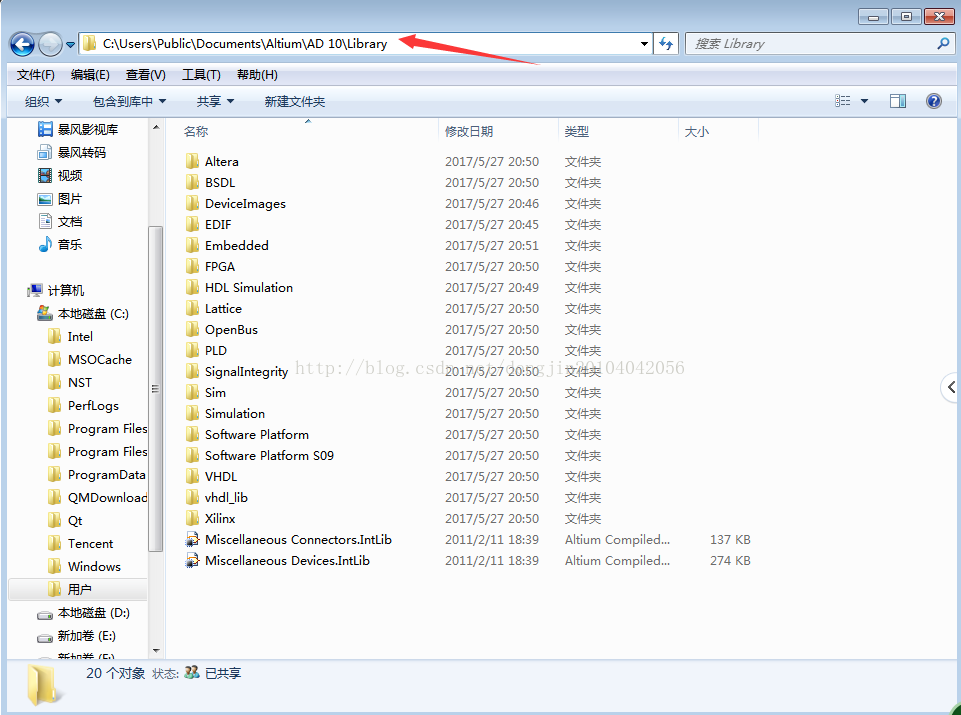

复制元件库默认路径:C:\Users\Public\Documents\Altium\AD 10\Library\

提示:不同电脑路径可能不同。

打开我的电脑,粘帖到地址栏,然后回车,打开库默认的存放路径:

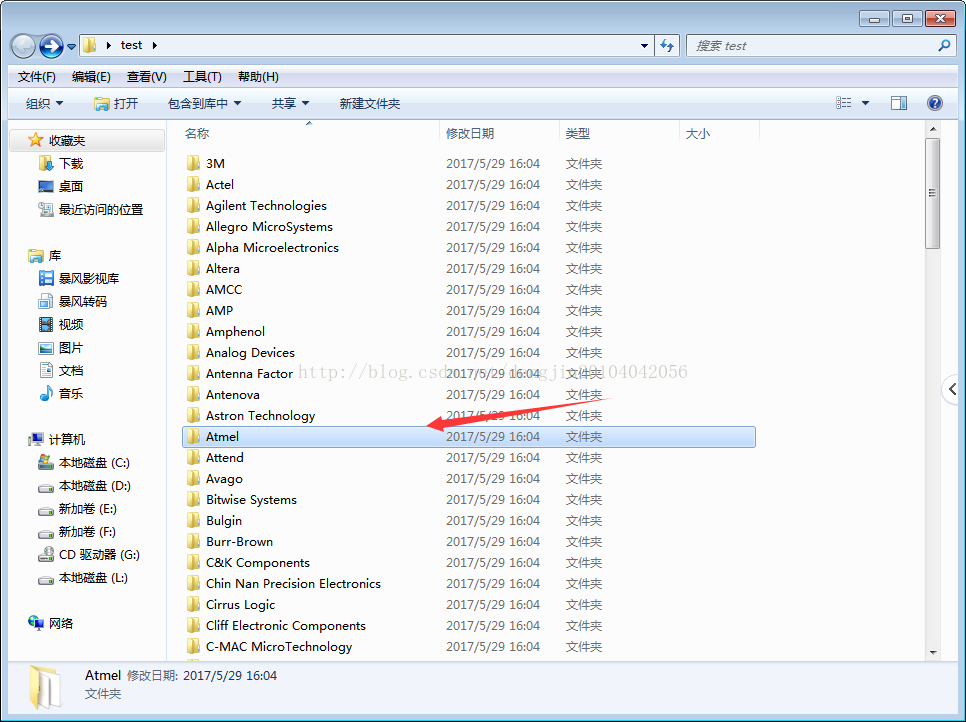

复制我们刚才下载的元件库,笔者使用到Atmel的元件比较多,其他不常用,所以仅仅复制所下载元件库中Atmel文件夹,

然后粘帖到库默认的存放路径

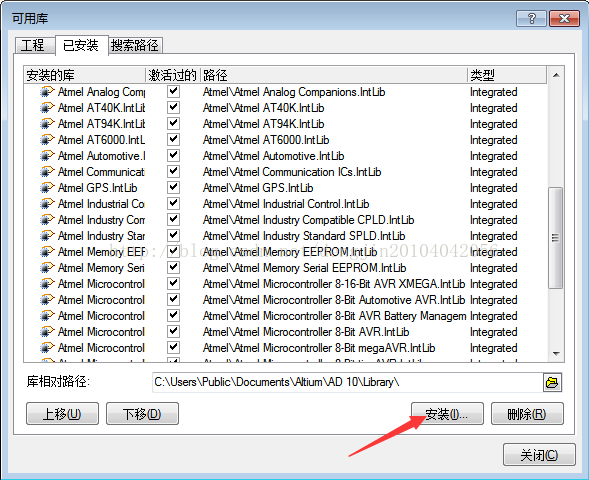

再回到AD,再次打开”库“>>”Library“,点击安装:

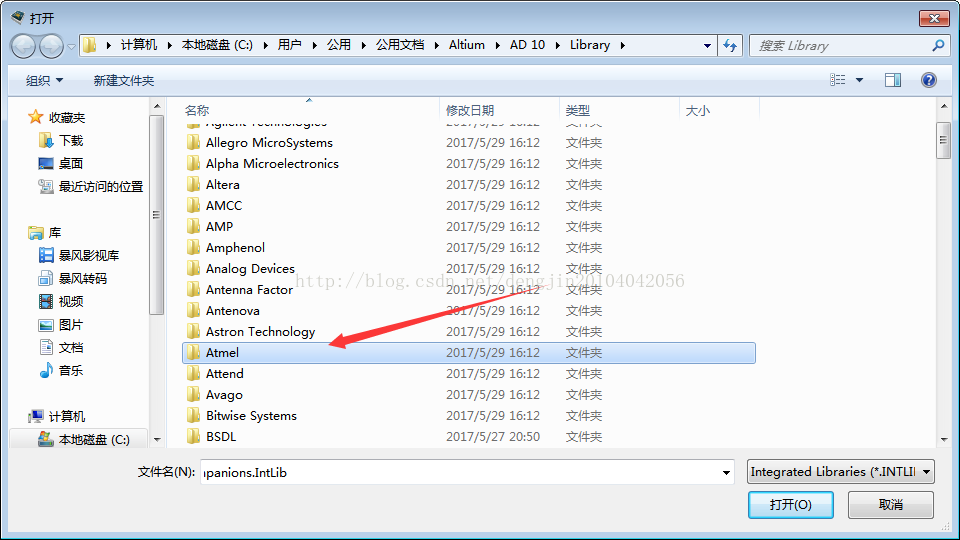

选择你复制进去的文件夹(笔者这边选择Atmel):

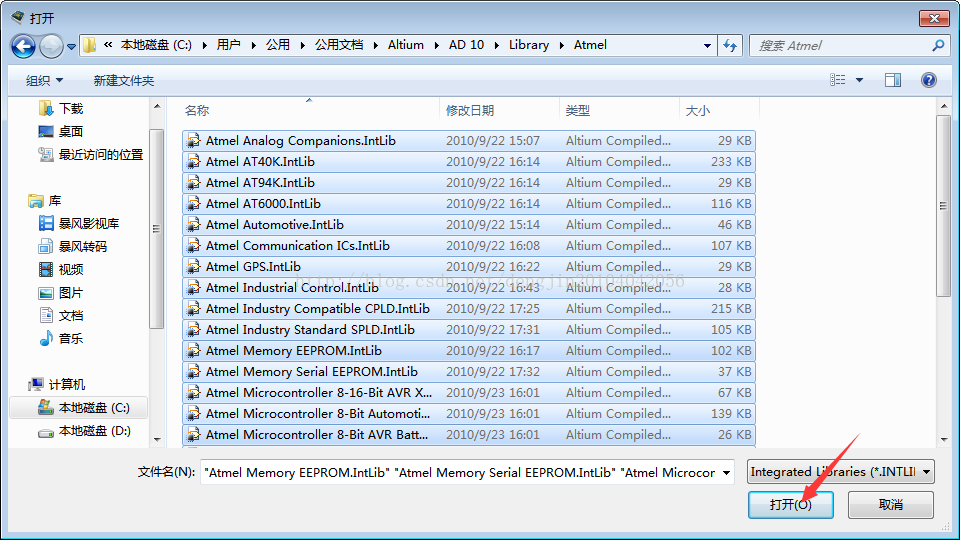

单击打开,选择所有Atmel文件夹包含的元件,单击打开。

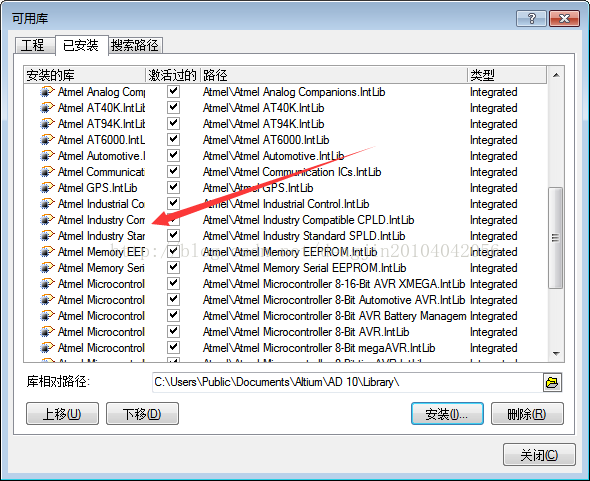

大功告成,我们可以看到我们所导入的Atmel公司的元件库:
