网络协议 一 网络层（ 版本、首部长度、区分服务、总长度、 标识、标志、片偏移生存时间、协议、首部校验和）

目录

网络层

• 版本，首部长度，区分服务
• 总长度
• 标识、标志
  • 【实践】ping 的几个用法、wireshark抓包
• 片偏移
• 生存时间
  • 【实践】根据TTL追踪经过路由器
• 协议，首部校验和
  • 【实践】Wireshark 完整网络层首部

---

网络互联模型：

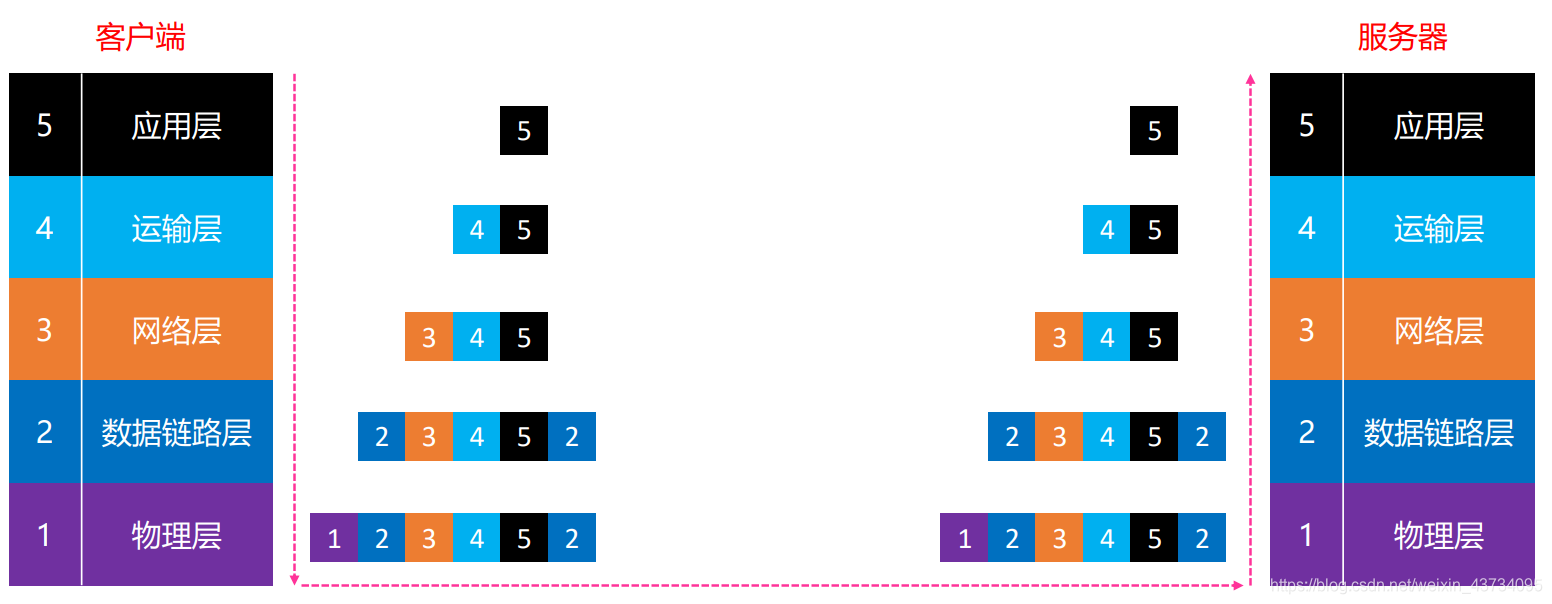

请求过程：

网络分层：

网络层

• 网络层数据包（IP数据包，Packet）由 首部、数据 两部分组成
• 数据：很多时候是由传输层传递下来的数据段（Segment）


网络层首部 - 版本、首部长度、区分服务

版本（Version）

• 占4位
• 0b0100：IPv4
• 0b0110：IPv6

首部长度（Header Length）

• 占4位，二进制乘以4才是最终长度
• 0b0101：20（最小值）
• 0b1111：60（最大值）

区分服务（Differentiated Services Field）

• 占8位
• 可以用于提高网络的服务质量（QoS，Quality of Service），这个了解即可

网络层首部 - 总长度

总长度（Total Length）

• 占16位 : 2个字节, 256 * 256 = 65535
• 首部 + 数据的长度之和，最大值是 65535

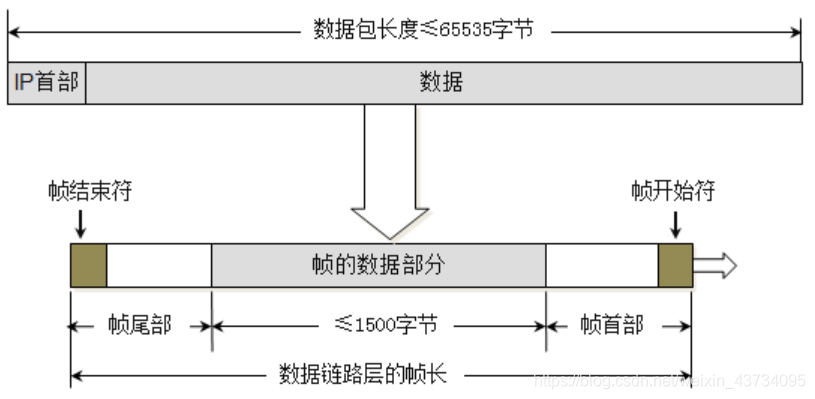

  由于 帧的数据不能超过1500字节，所以过大的IP数据包，需要 分片（fragments） 传输给数据链路层，每一片都有自己的网络层首部（IP首部）

网络层首部 - 标识、标志、片偏移

标识、标志、片偏移 : 它们的作用就是用来将 网络层数据包 进行分片向下传递给数据链路层, 最后再合并成一个完整的数据包 向上传递。

标识（Identification）

• 占16位
• 数据包的ID，当数据包过大进行分片时，同一个数据包的所有片的标识都是一样的 (用标识来合并分片)
• 有一个计数器专门管理数据包的ID，每发出一个数据包，ID就加1

标志（Flags）

• 占3位
• 第1位（Reserved Bit）：保留
• 第2位（Don’t Fragment）：1代表不允许分片，0代表允许分片
• 第3位（More Fragments）：1代表不是最后一片，0代表是最后一片

【实践】ping 的几个用法、wireshark抓包

ping /? 查看ping的用法
ping ip地址 -l 数据包大小 发送指定大小的数据包(ping www.baidu.com -l 1400)
ping ip地址 -f 不允许网络层分块 (ping www.baidu.com -l 2000 -f)

---

通过 Wireshark 抓包查看 ping www.baidu.com 发送的包

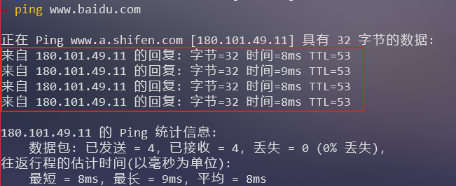

通过 ping 命令，实际上发送了4次 ICMP数据包：

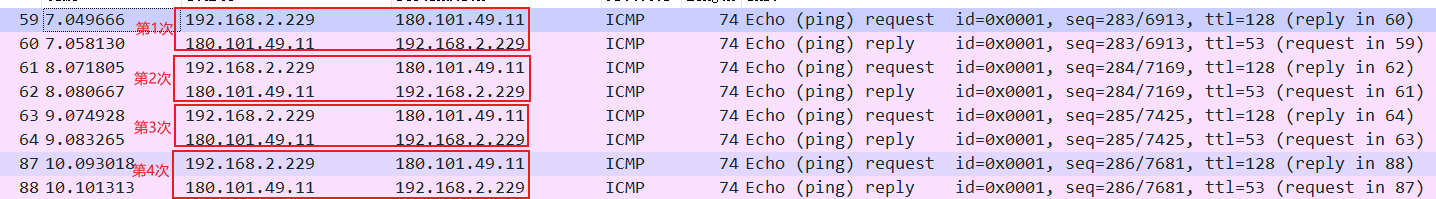

通过 Wireshark 可以证实：

网络层首部 - 片偏移

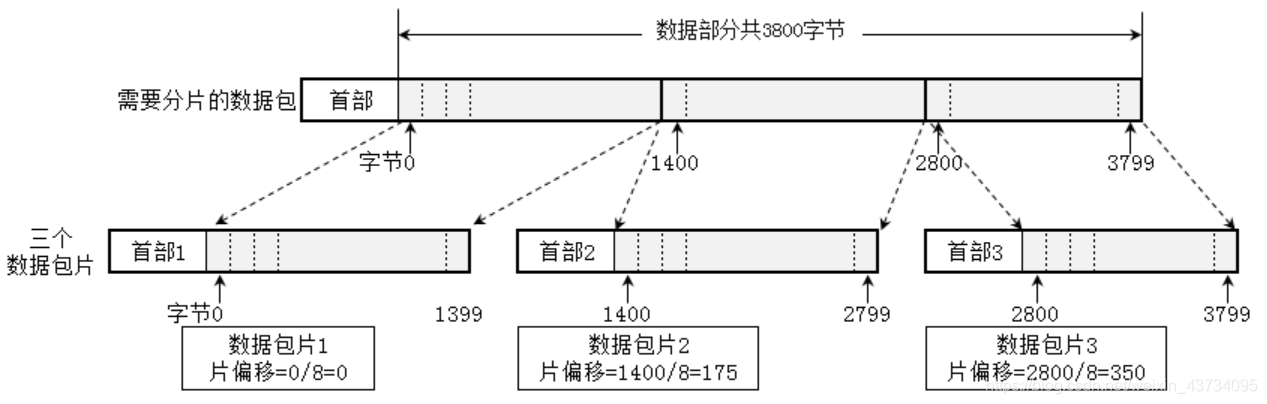

片偏移（Fragment Offset）

• 占13位
• 片偏移乘以8：字节偏移（wireshark显示的是字节偏移）
• 每一片的长度一定是8的整数倍

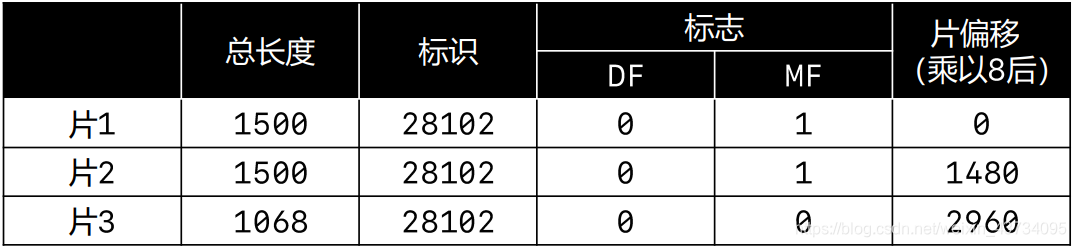

ping ke.qq.com -l 4000 以前可以往腾讯课程发长度为4000的数据包，现在似乎不行了。。

网络层首部 - 生存时间

生存时间（Time To Live，TTL）

• 占8位
• 每个路由器在转发之前会将TTL减1，一旦发现TTL减为0，路由器会返回错误报告

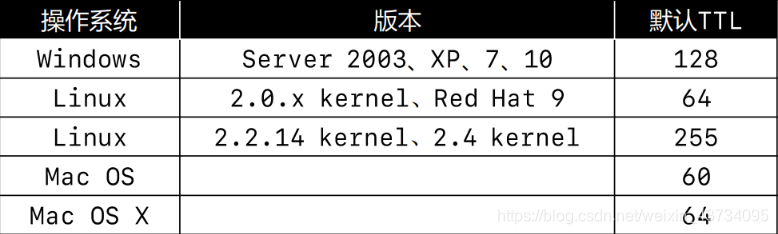

• 观察使用 ping 命令后的TTL，能够推测出对方的操作系统、中间经过了多少个路由器

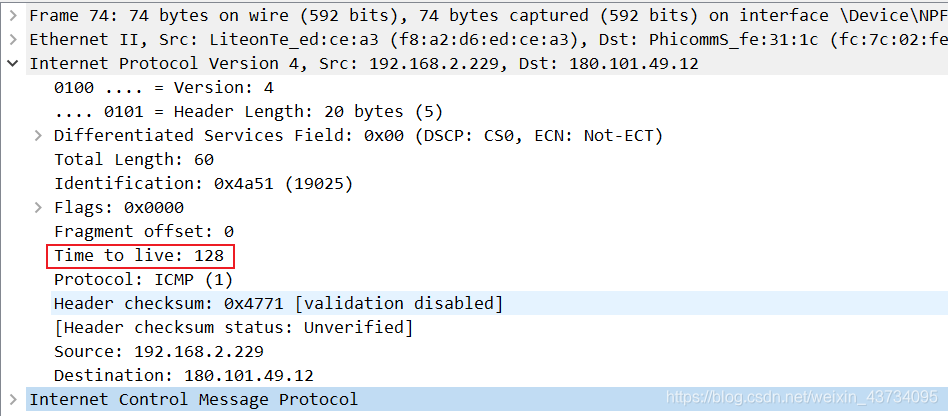

  Wireshark：


【实践】根据TTL追踪经过路由器

ping ip地址 -i TTL 设置TTL的值
通过 tracert、pathping 命令，可以跟踪数据包经过了哪些路由器

---

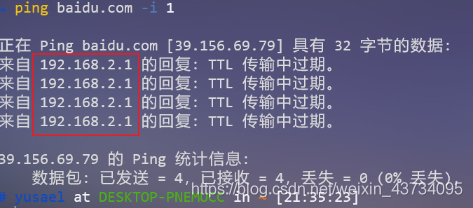

ping baidu.com -i 1 经过1次就消亡，显然由网关回复。

通过 ping baidu.com -i 1、ping baidu.com - i 2、ping baidu.com -i 3 … 可以追踪发包到百度经过的路由器。

---

tracert 和 pathping 命令实际上更简单也可以追踪路由器：

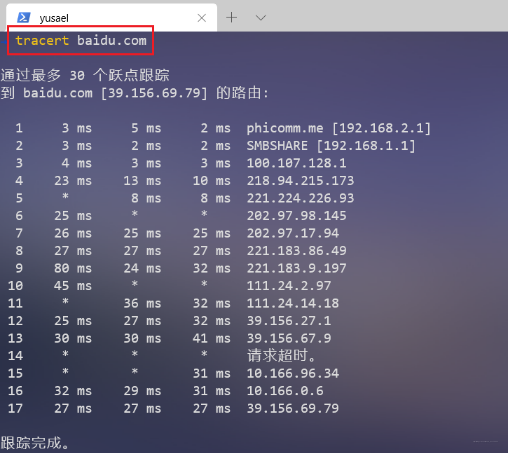

tracerrt baidu.com

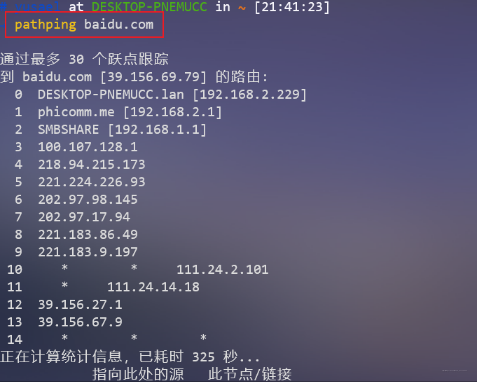

pathping baidu.com：

网络层首部 - 协议、首部校验和

协议（Protocol）

• 占8位
• 表明所封装的数据是使用了什么协议


首部校验和（Header Checksum）

• 用于检查首部是否有错误

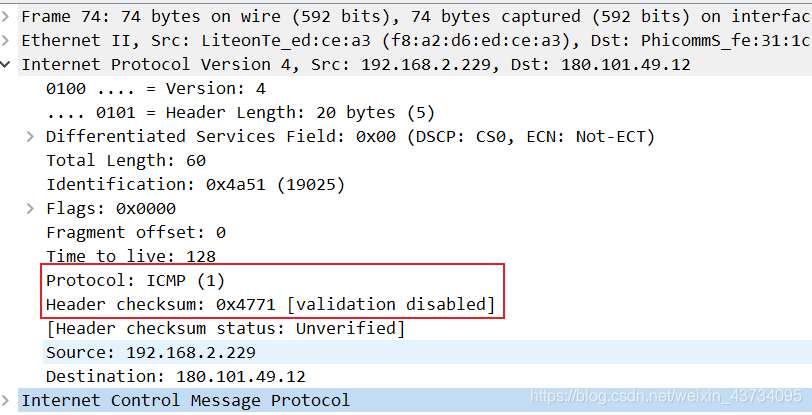

Wireshark：

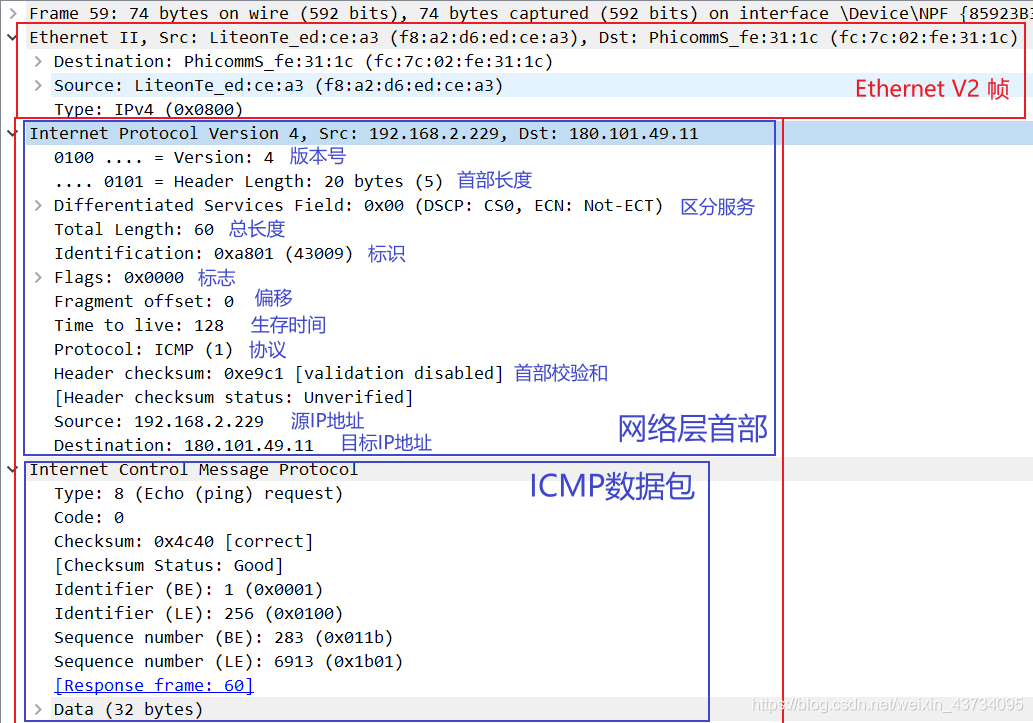

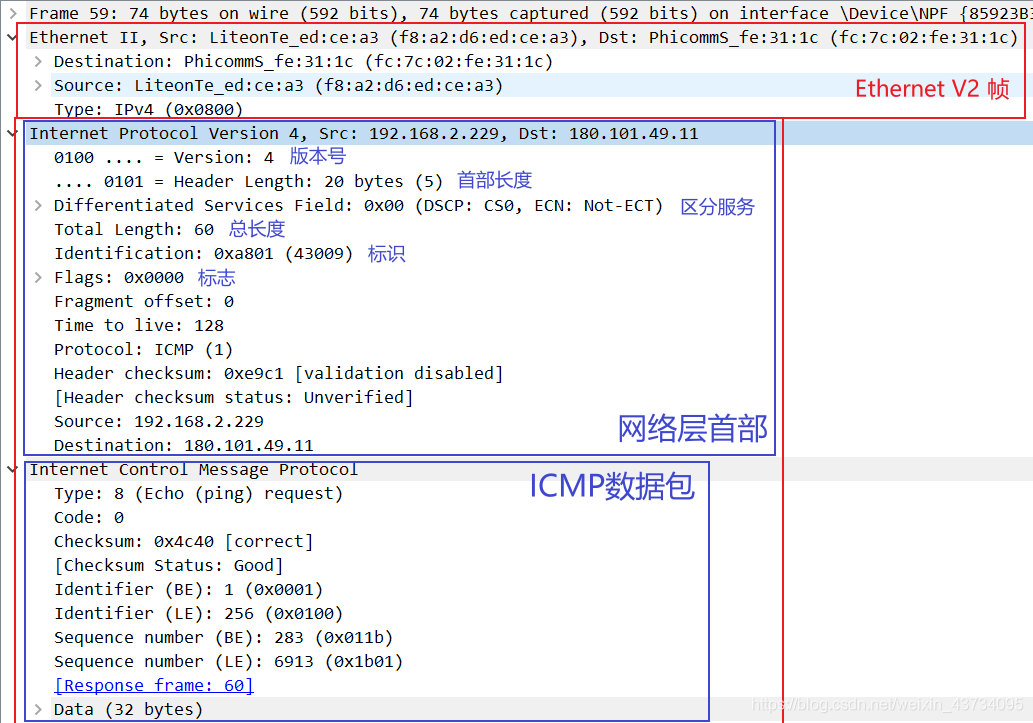

【实践】Wireshark 完整网络层首部
