iOS 一一 AutoLayout之代码实现

Autolayout

  • 如今Autolayout已经非常强大了,很多公司都在使用这个功能,接下来我就来分别介绍几个Autolayout实现方法。
  • Autolayout的实现有很多种,苹果原API,之后的VFL,storyboard,第三方Masonry,每种抽出来都是一篇长长的文章,我会分开写,然后依次发表出来,大家可以挑选自己想要的方法来观看
  • 在此之前,我先提出我对Autolayout的总结,这个总结将贯彻全文,帮助大家理解Autolayout的添加规律
    • Autolayout里有两个词,约束参照
    • 要想显示一个控件,需要两个东西,位置尺寸
    • 添加约束不宜过多,当添加的约束足以表达该控件的位置尺寸,就足够了
    • 约束就是对控件的大小或者位置进行约束,参照就是以某个控件的位置进行约束,其实这两者没有明确的分别,它们都可以对控件的位置尺寸起到作用。
    • 所有控件,都逃不开位置尺寸,Autolayout就是拿来干这个用的,所以我后面的例子都以UIView为例

苹果代码实现Autolayout

  • 先让我们开始学习用Autolayout代码来完成一个控件的位置尺寸的设置吧
  • 我要在界面左下方放置一个宽高各为50的红色View,它离左边缘与下边缘的间距都为20
  • 在此之前先介绍一个方法
/**
 *  这个是系统默认添加约束的方法,它是NSLayoutConstraint的类方法
 *
 *  @param view1      传入想要添加约束的控件
 *  @param attr1      传入想要添加约束的方向,这个枚举值有很多,可以自己看看
 *  @param relation   传入与约束值的关系,大于,等于还是小于
 *  @param view2      传入被参照对象
 *  @param attr2      传入被参照对象所被参照的方向,如顶部,左边,右边等等
 *  @param multiplier 传入想要的间距倍数关系
 *  @param c          传入最终的差值
 *
 *  @return NSLayoutConstraint对象
 */
+(instancetype)constraintWithItem:(id)view1 attribute:(NSLayoutAttribute)attr1 relatedBy:(NSLayoutRelation)relation toItem:(id)view2 attribute:(NSLayoutAttribute)attr2 multiplier:(CGFloat)multiplier constant:(CGFloat)c

//一部分NSLayoutAttribute枚举值
 NSLayoutAttributeLeft = 1,//控件左边
    NSLayoutAttributeRight,//控件右边
    NSLayoutAttributeTop,
    NSLayoutAttributeBottom,
    NSLayoutAttributeLeading,//控件左边
    NSLayoutAttributeTrailing,//控件右边
    NSLayoutAttributeWidth,//控件的宽
    NSLayoutAttributeHeight,//控件的高
    NSLayoutAttributeCenterX,//竖直方向中点
    NSLayoutAttributeCenterY,//水平方向中点
  • 这个方法的参数我很想用形象的语言描述出来,但是还是想不出,更多需要大家从下面的代码中传入的参数去体会
//创建redView
UIView *redView = [[UIView alloc]init];
    redView.backgroundColor = [UIColor redColor];
    redView.translatesAutoresizingMaskIntoConstraints = NO;
    [self.view addSubview:redView];

//创建redView第一个约束,相对self.view的左边缘间距20
    NSLayoutConstraint * redLeftLc = [NSLayoutConstraint constraintWithItem:redView attribute:NSLayoutAttributeLeftMargin relatedBy:NSLayoutRelationEqual toItem:self.view attribute:NSLayoutAttributeLeft multiplier:1.0f constant:20.0];
//只有在没有参照控件的情况下,约束才加到自身,不然加到父控件上
    [self.view addConstraint:redLeftLc];
//创建redView第二个约束,相对self。view的底边缘间距20
    NSLayoutConstraint *redBottomLc = [NSLayoutConstraint constraintWithItem:redView attribute:NSLayoutAttributeBottom relatedBy:NSLayoutRelationEqual toItem:self.view attribute:NSLayoutAttributeBottomMargin multiplier:1.0f constant:-20];//由于是redview相对self.view往上减20,所以是-20
//添加约束
    [self.view addConstraint:redBottomLc];
//创建redView第三个约束,设置自身宽,宽可以参照其他控件设置,比如是self.view宽的一半,则应该这样写
/*
[NSLayoutConstraint constraintWithItem:redView attribute:NSLayoutAttributeHeight relatedBy:NSLayoutRelationEqual toItem:self.view attribute:NSLayoutAttributeWidth multiplier:0.5f constant:0.0];
*/
//这里直接设置自身宽为50
    NSLayoutConstraint * redWLc = [NSLayoutConstraint constraintWithItem:redView attribute:NSLayoutAttributeWidth relatedBy:NSLayoutRelationEqual toItem:nil attribute:kNilOptions multiplier:1.0f constant:50.0f];
//由于没有参照物,所以约束添加于自身身上
    [redView addConstraint:redWLc];
//创建最后一个约束,自身的高
    NSLayoutConstraint * redHLc = [NSLayoutConstraint constraintWithItem:redView attribute:NSLayoutAttributeHeight relatedBy:NSLayoutRelationEqual toItem:nil attribute:kNilOptions multiplier:1.0f constant:50];
//由于没有参照物,所以约束添加于自身身上
    [redView addConstraint:redHLc];

//这时请大家想一下,我只需要设置redView与self.view的位置关系,再确定自己的宽高,不就就完成了位置与尺寸这两个必须条件了么?

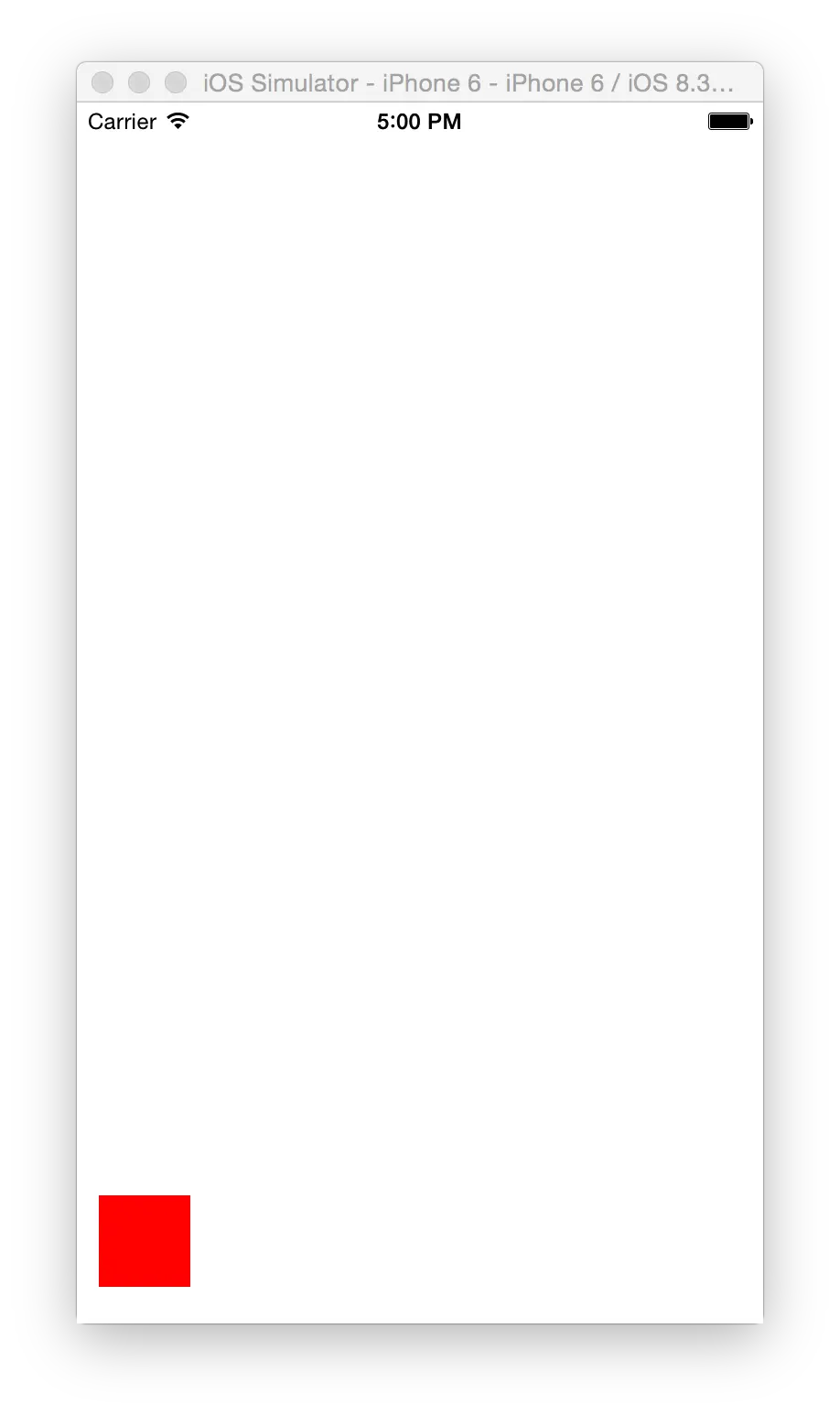

效果图1
  • 接下来我们继续增加需求,在红色方块的右边放一个离它20间距,离self.view底部也间距20,宽高相等的蓝色方块
  • 我就用代码以及注释来介绍这个新方块怎么加吧
//先创建一个一个蓝色的view添加到视图上,剩下的就是用autolayout来设置它的“frame”了
UIView *blueView = [[UIView alloc]init];
    blueView.backgroundColor = [UIColor blueColor];
    blueView.translatesAutoresizingMaskIntoConstraints = NO;
    [self.view addSubview:blueView];
    self.blueView = blueView;
//创建第一个约束,左边间距,由于是想要与红色有20的间距,那么参照参数“toItem”就应该填redView
   NSLayoutConstraint *blueLeft = [NSLayoutConstraint constraintWithItem:blueView attribute:NSLayoutAttributeLeft relatedBy:NSLayoutRelationEqual toItem:redView attribute:NSLayoutAttributeRight multiplier:1.0f constant:20.0f];
   //与其他控件发生约束,所以约束添加到父控件上
    [self.view addConstraint:blueLeft];
//现在我们已经可以确定自己水平方向的位置了,还差垂直方向的位置,现在我们来创建第二个约束,参照物依然是红色方块,需求是要离self.view底部20间距,这不是正好和红色一样么,那么我们可以直接与红色方块底部对齐就行了
    NSLayoutConstraint *blueBottom = [NSLayoutConstraint constraintWithItem:blueView attribute:NSLayoutAttributeBottom relatedBy:NSLayoutRelationEqual toItem:redView attribute:NSLayoutAttributeBottom multiplier:1.0f constant:0.0f];//与红色方块底部对齐,倍数1.0f.差值0.0f
    //与其他控件发生约束,所以约束添加到父控件上
    [self.view addConstraint:blueBottom];
//剩下两个约束差不多,我就一并描述了,它们都以redView为参照,与其等宽等高
    NSLayoutConstraint *blueW = [NSLayoutConstraint constraintWithItem:blueView attribute:NSLayoutAttributeWidth relatedBy:NSLayoutRelationEqual toItem:redView attribute:NSLayoutAttributeWidth multiplier:1.0f constant:0.0f];
    [self.view addConstraint:blueW];

    NSLayoutConstraint *blueH = [NSLayoutConstraint constraintWithItem:blueView attribute:NSLayoutAttributeHeight relatedBy:NSLayoutRelationEqual toItem:redView attribute:NSLayoutAttributeHeight multiplier:1.0f constant:0.0f];
    [self.view addConstraint:blueH];
  • 接下来看看效果图


    新添蓝色方块
  • 其实Autolayout的思想非常简单,刚开始使用的时候不要想着马上一气呵成,最好一个控件一个控件的实现依赖,分别满足其位置与尺寸的需求,如果一下子几个控件一起弄的话,你得思路非常清晰,往往大家犯错是犯在约束添多了,而不是添少了

  • 就如上面的例子,很多人会在设置了与红色等高等宽后,还同时去添加顶部对齐与底部对齐,这样高度就重复设置了,他会忽略了,上下同时对齐不仅给予了垂直位置,也给予了高度,所以思路必须清晰!

    autolayout动画

  • 最后我们在原来这个例子上做个小动画吧,让大家了解一下,autolayout是怎么做动画的,哈哈
  • 需求:我将在蓝色方块的右边再加个同样大小的黄色方块,然后,要求点击屏幕,然后蓝色方块被移除,黄色方块替代蓝色方块的位置
  • 刚好这个例子可以再讲一个autolayout的知识点:优先级(priority)
  • 好了,先添加黄色方块吧
//一如往常,先创建黄色View
UIView *yellowV = [[UIView alloc]init];
    yellowV.backgroundColor = [UIColor yellowColor];
    yellowV.translatesAutoresizingMaskIntoConstraints = NO;
    [self.view addSubview:yellowV];
//开始创建约束,第一个约束是什么呢?一看就知道是左间距约束啦
    NSLayoutConstraint *yellowLeft = [NSLayoutConstraint constraintWithItem:yellowV attribute:NSLayoutAttributeLeft relatedBy:NSLayoutRelationEqual toItem:blueView attribute:NSLayoutAttributeRight multiplier:1.0f constant:20];
    //与其他控件发生约束,所以约束添加到父控件上
    [self.view addConstraint:yellowLeft];
//添加底部约束
    NSLayoutConstraint *yellowBottom = [NSLayoutConstraint constraintWithItem:yellowV attribute:NSLayoutAttributeBottom relatedBy:NSLayoutRelationEqual toItem:self.view attribute:NSLayoutAttributeBottom multiplier:1.0f constant:-20];
    //与其他控件发生约束,所以约束添加到父控件上
    [self.view addConstraint:yellowBottom];
//这里我直接设置宽高约束了,就省事不加参照控件了
    NSLayoutConstraint *yellowW = [NSLayoutConstraint constraintWithItem:yellowV attribute:NSLayoutAttributeWidth relatedBy:NSLayoutRelationEqual toItem:nil attribute:kNilOptions multiplier:1.0f constant:50.0f];
    [yellowV addConstraint:yellowW];

    NSLayoutConstraint *yellowH = [NSLayoutConstraint constraintWithItem:yellowV attribute:NSLayoutAttributeHeight relatedBy:NSLayoutRelationEqual toItem:nil attribute:kNilOptions multiplier:1.0f constant:50.0f];
    [yellowV addConstraint:yellowH];
  • 好,现在黄色方块已经添加上去了


    新添黄色方块
  • 接下来我再黄色View添加一个约束,这个约束涉及到优先级,大家注意看代码了哈

//对黄色View添加约束,约束黄色view与红色View的间距为20
    NSLayoutConstraint *yellowAnotherLeft = [NSLayoutConstraint constraintWithItem:yellowV attribute:NSLayoutAttributeLeft relatedBy:NSLayoutRelationEqual toItem:redView attribute:NSLayoutAttributeRight multiplier:1.0f constant:20];
    UILayoutPriority priority = 250;//设置优先级
    yellowAnotherLeft.priority = priority;
    //与其他控件发生约束,所以约束添加到父控件上
    [self.view addConstraint:yellowAnotherLeft];
  • 想必大家应该看出些端倪了,我在前面已经给黄色View添加了对蓝色View间距位20的view,现在又给黄色view对红色View添加一个间距20的约束,这很明显是不可能出现的情况,黄色View怎么可能同时做到这两个约束呢,用术语来说就是约束冲突,但是大家注意看这段代码
UILayoutPriority priority = 250;//设置优先级
  • 我给yellowAnotherLeft这个约束添加了优先级,优先级的范围是0~1000,数字越大,优先级越高,在不设置的情况下默认为1000
  • 这说明了,我最后添加的这个约束的优先级是低的,这个约束只有在它的冲突约束被抹掉后,它才能实现
  • 也就是说,我把蓝色view移除后,黄色View相对于蓝色View左间距20这个约束就不成立了,那么黄色view会自动的变为与红色View间距20

    去除蓝色方块
  • 现在大家明白优先级是什么情况了吧
  • 好了,让我们最后加几行代码,来实现这个动画吧!
-(void)touchesBegan:(NSSet *)touches withEvent:(UIEvent *)event
{
//先把蓝色方块从父视图上移除
    [self.blueView removeFromSuperview];
//动画更新界面
    [UIView animateWithDuration:1.0f animations:^{
        [self.view layoutIfNeeded];
    }];
}
