Activiti6.0(三)实现一个请假流程

目录

一、前言

二、实现请假流程

1、制作流程图

2、导出xml流程文件

3、流程部署及运行

4、流程部署时数据库表变化




一、前言

上文SpringBoot已经与Activiti做了基本整合,所有流程需要的数据表也都已生成,下面就先来实现一个最简单的请假流程来感受下工作流的大概步骤。



二、实现请假流程

1、制作流程图

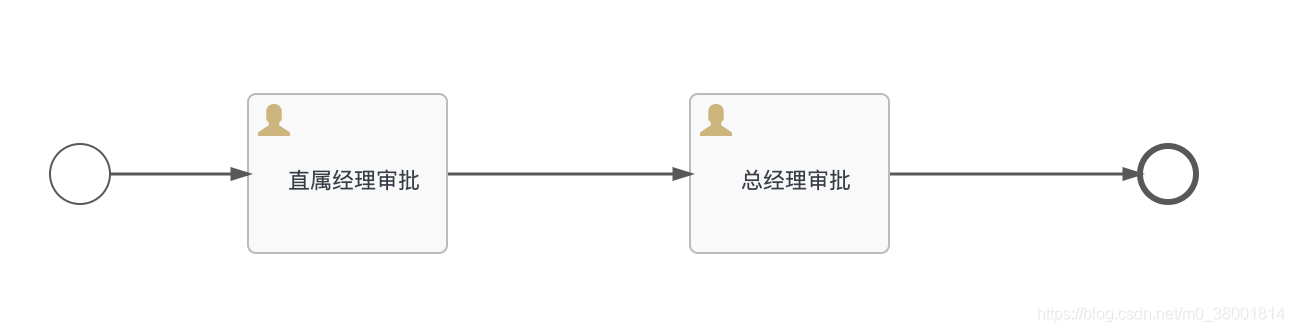

如果只是自己玩的话可以使用Activiti6自带的Activiti-app绘制流程图,这里就直接使用系列一绘制的请假流程图:

2、导出xml流程文件

导出步骤也在系列一中详细介绍过,这里直接贴请假流程的详细xml文件:

<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:activiti="http://activiti.org/bpmn" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI" typeLanguage="http://www.w3.org/2001/XMLSchema" expressionLanguage="http://www.w3.org/1999/XPath" targetNamespace="http://www.activiti.org/processdef">
  <process id="vocation" name="请假流程" isExecutable="true">
    <startEvent id="startEvent1"></startEvent>
    <userTask id="sid-EA9C8B20-4BA6-47D4-86D3-B21EBF0BD990" name="直属经理审批" activiti:assignee="test">
      <extensionElements>
        <modeler:activiti-idm-assignee xmlns:modeler="http://activiti.com/modeler"><![CDATA[true]]></modeler:activiti-idm-assignee>
        <modeler:assignee-info-email xmlns:modeler="http://activiti.com/modeler"><![CDATA[test@qq.com]]></modeler:assignee-info-email>
        <modeler:assignee-info-firstname xmlns:modeler="http://activiti.com/modeler"><![CDATA[test]]></modeler:assignee-info-firstname>
        <modeler:initiator-can-complete xmlns:modeler="http://activiti.com/modeler"><![CDATA[false]]></modeler:initiator-can-complete>
      </extensionElements>
    </userTask>
    <userTask id="sid-926AAE81-063A-4D88-B509-362C3D96481E" name="总经理审批" activiti:assignee="test">
      <extensionElements>
        <modeler:activiti-idm-assignee xmlns:modeler="http://activiti.com/modeler"><![CDATA[true]]></modeler:activiti-idm-assignee>
        <modeler:assignee-info-email xmlns:modeler="http://activiti.com/modeler"><![CDATA[test@qq.com]]></modeler:assignee-info-email>
        <modeler:assignee-info-firstname xmlns:modeler="http://activiti.com/modeler"><![CDATA[test]]></modeler:assignee-info-firstname>
        <modeler:initiator-can-complete xmlns:modeler="http://activiti.com/modeler"><![CDATA[false]]></modeler:initiator-can-complete>
      </extensionElements>
    </userTask>
    <endEvent id="sid-24F3BD99-87CC-4F2F-940A-062AC90838DD"></endEvent>
    <sequenceFlow id="sid-ACE554C1-6250-44D2-95CC-49200E2E943F" sourceRef="startEvent1" targetRef="sid-EA9C8B20-4BA6-47D4-86D3-B21EBF0BD990"></sequenceFlow>
    <sequenceFlow id="sid-8C609B42-C142-4C96-93A3-484818E67A8A" sourceRef="sid-EA9C8B20-4BA6-47D4-86D3-B21EBF0BD990" targetRef="sid-926AAE81-063A-4D88-B509-362C3D96481E"></sequenceFlow>
    <sequenceFlow id="sid-8E6039BD-0943-4D40-A6DE-3BD09A5A3008" sourceRef="sid-926AAE81-063A-4D88-B509-362C3D96481E" targetRef="sid-24F3BD99-87CC-4F2F-940A-062AC90838DD"></sequenceFlow>
  </process>
  <bpmndi:BPMNDiagram id="BPMNDiagram_vocation">
    <bpmndi:BPMNPlane bpmnElement="vocation" id="BPMNPlane_vocation">
      <bpmndi:BPMNShape bpmnElement="startEvent1" id="BPMNShape_startEvent1">
        <omgdc:Bounds height="30.0" width="30.0" x="100.0" y="155.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="sid-EA9C8B20-4BA6-47D4-86D3-B21EBF0BD990" id="BPMNShape_sid-EA9C8B20-4BA6-47D4-86D3-B21EBF0BD990">
        <omgdc:Bounds height="80.0" width="100.0" x="199.0" y="130.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="sid-926AAE81-063A-4D88-B509-362C3D96481E" id="BPMNShape_sid-926AAE81-063A-4D88-B509-362C3D96481E">
        <omgdc:Bounds height="80.0" width="100.0" x="420.0" y="130.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="sid-24F3BD99-87CC-4F2F-940A-062AC90838DD" id="BPMNShape_sid-24F3BD99-87CC-4F2F-940A-062AC90838DD">
        <omgdc:Bounds height="28.0" width="28.0" x="645.0" y="156.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNEdge bpmnElement="sid-ACE554C1-6250-44D2-95CC-49200E2E943F" id="BPMNEdge_sid-ACE554C1-6250-44D2-95CC-49200E2E943F">
        <omgdi:waypoint x="130.0" y="170.0"></omgdi:waypoint>
        <omgdi:waypoint x="199.0" y="170.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="sid-8E6039BD-0943-4D40-A6DE-3BD09A5A3008" id="BPMNEdge_sid-8E6039BD-0943-4D40-A6DE-3BD09A5A3008">
        <omgdi:waypoint x="520.0" y="170.0"></omgdi:waypoint>
        <omgdi:waypoint x="645.0" y="170.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="sid-8C609B42-C142-4C96-93A3-484818E67A8A" id="BPMNEdge_sid-8C609B42-C142-4C96-93A3-484818E67A8A">
        <omgdi:waypoint x="299.0" y="170.0"></omgdi:waypoint>
        <omgdi:waypoint x="420.0" y="170.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
    </bpmndi:BPMNPlane>
  </bpmndi:BPMNDiagram>
</definitions>

3、流程部署及运行

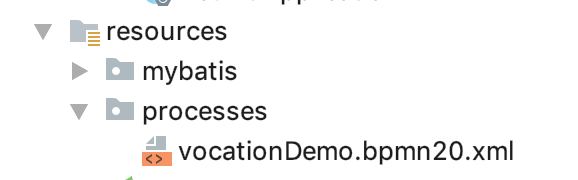

首先将第二步获得的xml文件上传到系列二的项目中,放于resource目录下,如下:

然后新建一个demo类开始部署并运行,这里需要引入SpringBoo的Test依赖:

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
        </dependency>

测试类代码如下:

@SpringBootTest
@RunWith(SpringRunner.class)
public class VocationDemo {

    @Autowired
    private RepositoryService repositoryService;

    @Autowired
    private RuntimeService runtimeService;

    @Autowired
    private TaskService taskService;

    @Test
    public void demoTest() {
        // 1、发布流程
        Deployment deployment = repositoryService.createDeployment().name("请假小流程").addClasspathResource("processes/vocationDemo.bpmn20.xml").deploy();

        // 2、启动一个流程实例,由于两个环节审批的人都是写死的test,所以这边在启动流程的时候未透传下一环节处理人
        ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("vocation");

        // 3、查询所有任务
        List<Task> tasks = taskService.createTaskQuery().processInstanceId(processInstance.getProcessInstanceId()).list();

        // 4、提交到总经理审批即完成任务,同样不需要传递变量
        Task task = tasks.get(0);
        taskService.complete(task.getId());
    }
}

4、流程部署时数据库表变化

这是一个最简单的纯人工节点串行的流程,上面的代码也并没有完全走完整个流程,只完成了直属经理审批环节的任务,下面我们来看下每个步骤部分数据表发生的变化:

1):发布流程时Activiti首先会将xml资源文件部署到ACT_GE_BYTEARRAY资源表中

然后将流程的部署信息发布到ACT_RE_DEPLOYMENT表中

将流程具体的信息发布到ACT_RE_PROCDEF表中



2):启动流程后,ACT_RU_EXECUTION表会生成两条记录,流程启动和用户任务,可以看到PROC_INST_ID_是一样的,说明是同一个流程实例

同时各任务表即运行时任务表ACT_RU_TASK和历史任务表ACT_HI_TASKINST中数据也同时增加

ACT_RU_TASK表如下,由于当前流程流转到总经理审批,因此运行任务则在当下

ACT_HI_TASKINST表如下,保存了上一环节的已完成的任务
