APISIX网关系列之介绍与安装(一)

1.概述

从这篇文章开始介绍下微服务架构中网关组件，选择APISIX网关是因为我们后面应用的对象是python项目，不像JAVA项目出生就有Spring家庭提供了GateWay网关。

我们介绍APISIX网关不会只介绍下他是什么，怎么用就完结了，恰恰相反介绍这些只是一个开始，我们学习某个知识的根本不在知识本身，而是它能解决实际问题这才是学习的根本。

因此我在这篇博客的标题上用了一个系列名词，这篇文章介绍APISIX是什么，后面还有几篇文章要介绍怎么把它与项目结合，解决实际的问题。

2.APISIX网关介绍

在Apache官网中已经详细的介绍了APISIX，为什么还要在写一篇文章来介绍它那？官网介绍的目的是让大家全面了解它，因此篇幅会很长增加了学习的成本，而且官方文字比较呆板不好理解。
Apache官方介绍文档：https://apisix.apache.org/zh/docs/apisix/getting-started/
我们日常使用中又不会将它每个功能都使用到，因此有了这篇文章将APISIX的精华整理精简到一篇文章中，缩短时间提升学习效率。

2.1.什么是 ApacheAPISIX

1.Apache APISIX是什么

Apache APISIX 是 Apache 软件基金会下的云原生 API 网关，它兼具动态、实时、高性能等特点，提供了负载均衡、动态上游、灰度发布（金丝雀发布）、服务熔断、身份认证、可观测性等丰富的流量管理功能。
我们可以使用 Apache APISIX 来处理传统的南北向流量，也可以处理服务间的东西向流量。同时，它也支持作为 K8s Ingress Controller 来使用。

2.主要特性

多平台支持：APISIX 提供了多平台解决方案，它不但支持裸机运行，也支持在 Kubernetes 中使用，还支持与 AWS Lambda、Azure Function、Lua 函数和 Apache OpenWhisk 等云服务集成。
全动态能力：APISIX 支持热加载，这意味着你不需要重启服务就可以更新 APISIX 的配置。请访问为什么 Apache APISIX 选择 Nginx + Lua 这个技术栈？以了解实现原理。
精细化路由：APISIX 支持使用 NGINX 内置变量做为路由的匹配条件，你可以自定义匹配函数来过滤请求，匹配路由。
运维友好：APISIX 支持与以下工具和平台集成：HashiCorp Vault、Zipkin、Apache SkyWalking、Consul、Nacos、Eureka。通过 APISIX Dashboard，运维人员可以通过友好且直观的 UI 配置 APISIX。
多语言插件支持：APISIX 支持多种开发语言进行插件开发，开发人员可以选择擅长语言的 SDK 开发自定义插件。

2.2.APISIX架构和主要组件

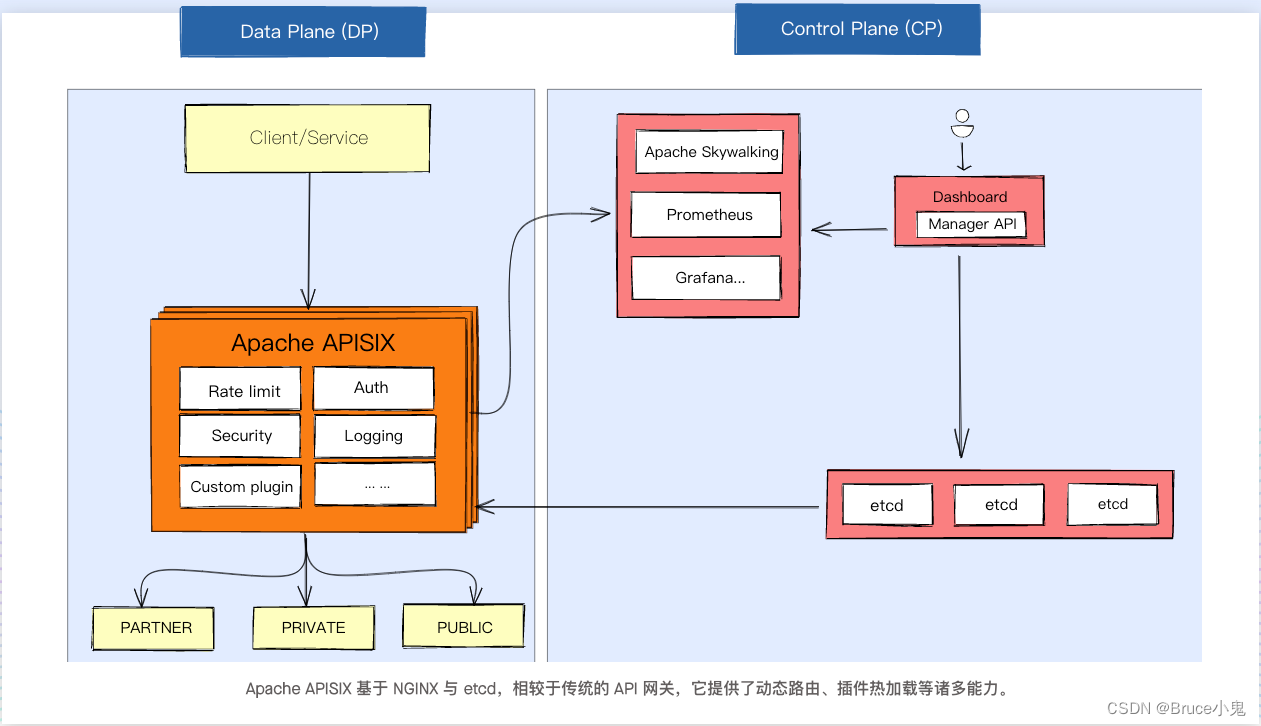

1.APISIX上层架构

在这里插入图片描述
APASIX架构设计如上图
APISIX架构采用了数据和控制分层设计理念，并将它分为两个面数据面(Data Plane)简称DP和控制面(Control Plane)简称CP

数据面DP
数据面是真正去处理来自客户端请求的一个组件，接收客户端发送来的请求，并对请求做一些处理例如路由转发、身份验证、日志分析、等业务逻辑处理。数据面只处理业务逻辑流不存储任何数据，所以他是无状态的。
总结：DP只处理请求业务逻辑

控制面板CP
APISIX在控制面包含两个职责API和存储数据，它有一套完整的API接口用来配置APISIX，同时使用etcd数据库来存储所有的数据。
使用etcd数据库存储数据对网关来说就向赛车的引擎，转速越高速度越快。它的优点如下：

能够融合云原生态技术体系
更符合网关API存放数据类型
效率更高能够毫秒级发出变化通知

对于数据面而言只需要监听etcd的变化即可，检测到配置变更就可以在毫秒级别内达到时时生效的效果。

APISIX业务流

1.客户端发送请求到达APISIX网关
2.APISIX网关DP面接收到请求，路由和插件开始处理逻辑，逻辑处理完成后向CP面的的etcd数据库获取目标服务节点地址，将请求转发到目标服务器的服务处理。
3.CP面的Manager API用来配置网关路由和服务之间映射关系，为路由配置插件完成一些高级功能。
4.

2.APISIX主要组件

路由route：通过路由定义规则来匹配客户端请求，根据匹配结果加载并执行相应的插件，最后把请求转发给到指定的上游应用。

服务Service：是某类 API 的抽象（也可以理解为一组 Route 的抽象）。它通常与上游服务抽象是一一对应的，但与路由之间，通常是 1:N 即一对多的关系。
Service作为router路由和Upstream中间层，它的作用就是减少路由重复配置工作量，它是可有可无的。
这么说有些官方不好理解，下面通过一个例子了解Service。
需要service场景：
假如有三个路由ABC他们都要配置限流插件，而且他们访问同一个API微服务都部署在同一个Upstream上游节点主机。
1.首先创建一个Upstream，配置后端的API微服务。
2.创建一个Service，添加并配置限流插件策略和创建好的Upstream的ID
3.ABC三个路由配置时只要指定上面的Service即可，如果没有配置Service那么每个路由直接配置Upstream就要配置三遍，同时插件也要配置三次。有了Service作为路由和Upstream中间层，路由只需要配置一次就可以了。这个就是典型的路由与Service是 N:1关系，Service与Upstream是 1:1关系。

不需要service场景：
三个路由ABC访问不同的API微服务，且他们部署在不同的Upstream上，就不能使用Service，路由直接配置Upstream，路由与上游绑定映射关系实现路由访问微服务API。

上游Upstream：上游的作用是按照配置规则对服务节点进行负载均衡，他的绑定对象可以是路由或者Service。
例如将多个提供相同服务的后端docker微服务地址配置到同一个Upstream，Upstream就能根据负载均衡策略将请求转发到不同地址的服务处理。

Admin API：用户可以通过 Admin API 接口配置 APISIX

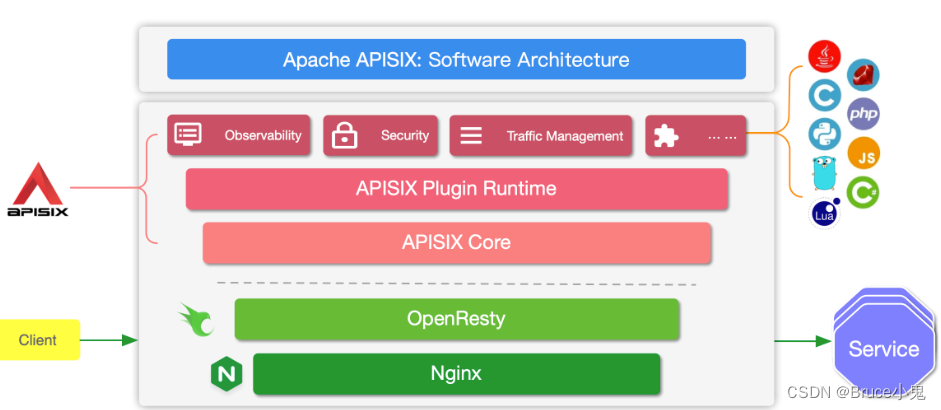

3.APISIX底层架构

在这里插入图片描述
APISIX底层架构如上图

观察上图能够发现在OpenResty上面有个分界线，它的架构划成了两个部分，分界线以下是 APISIX依赖的 NGINX + ngx_lua 为支撑的路由组件，分界线以上才是APISIX通过lua开发语言封装扩展的功能。

2.3.APISIX优势

1.无数据库依赖

在 APISIX 项目出现之前，也有非常多的商业 API 网关或开源 API 网关产品，但这些产品大多数都把 API 数据、路由、证书和配置等信息存放在一个关系型数据库中。

将这些数据存储在关系型数据库的优势非常明显，用户可以更加方便地使用 SQL 语句进行灵活查询，也方便用户进行备份及后续维护。

但是网关作为一个基础中间件，它处理了所有来自客户端的流量，这种情况下对于可用性的要求便会非常高。如果你的 API 网关依赖了一个关系型数据库，也就意味着关系型数据库一旦出现了故障（比如宕机、丢失数据），API 网关也会因此受到影响，整个业务系统的可用性也会大打折扣。

APISIX 在设计之初，就从底层架构上避免了宕机、丢失数据等情况的发生。因为在控制面上，APISIX 使用了 etcd 存储配置信息，而不是使用关系型数据库，这样做的好处主要有以下几点：

与产品架构的云原生技术体系更统一；
更贴合 API 网关存放的数据类型；
能更好地体现高可用特性；
拥有低于毫秒级别的变化通知。

使用 etcd 存储配置信息后，对于数据面而言只需监听 etcd 的变化即可。如果采用轮询数据库的方式，可能需要 5-10 秒才能获取到最新的配置信息；如果监听 etcd 的配置信息变更，APISIX 就可以将获取最新配置的时间控制在毫秒级别之内，达到实时生效。因此使用 etcd 作为存储，不仅让 APISIX 在底层上更加贴合云原生，也让它在系统高可用的体现上带来了更多优势。

2.高性能路由匹配算法

API 网关需要从每个请求的 Host、URI、HTTP 方法等特征中匹配到目标规则，以决定如何对该请求进行处理，因此一个优秀的匹配算法是必不可少的。Hash 算法性能不错，但无法实现模糊匹配；正则可以模糊匹配，但性能不好，因此 Apache APISIX 选择使用树这样一种高效且支持模糊匹配的搜索数据结构。
Apache APISIX 使用的是 RadixTree，它提供了 KV 存储查找的数据结构并对只有一个子节点的中间节点进行了压缩，因此它又被称为压缩前缀树。
此外，在已知 API 网关产品中 Apache APISIX 首次将 RadixTree 应用到了路由匹配中，支持一个前缀下有多个不同路由的场景，具体实现见 lua-resty-radixtree。

当对某个请求进行匹配时，RadixTree 将采用层层递进的方式进行匹配，其复杂度为 O(K)（K 是路由中 URI 的长度，与 API 数量多少无关），该算法非常适合公有云、CDN以及路由数量比较多的场景，可以很好地满足路由数量快速增长的需求。

3.高性能 IP 匹配算法

IP 地址有 2 种记法：标准 IP 表示方法与 CIDR 表示方法，以 32 位的 IPv4 为例：
标准 IP 记法：192.168.1.1
CIDR 记法：192.168.1.1/8

Apache APISIX 的 IP 匹配算法与路由匹配算法所使用的原理以及原始数据是不一样的。以 192.168.1.1 这个 IP 为例，由于每个 IP 段的范围是 0 到 255，因此在对 IP 进行匹配时我们可以认为 IP 地址是由 4 个16 位整数型的数构成的，IP 长度是固定的。那么我们可以采用更高效的算法完成匹配。

假设现在有一个包含 500 条 IPv4 记录的 IP 库，APISIX 会将 500 条 IPv4 的记录缓存在 Hash 表中，当进行 IP 匹配时使用 Hash 的方式进行查找，时间复杂度为 O(1)。而其他 API 网关则是通过遍历的方式完成 IP 匹配，发送到网关每个请求将逐个遍历最多 500 次是否相等后才能知道计算结果。所以 APISIX 的高精度 IP 匹配算法大大提高了需要进行海量 IP 黑白名单匹配场景（如 WAF）的效率。

4.精细化路由

API 网关通过请求中的流量特征完成预设规则的匹配，常见特征包含了请求中的 Host、URI 路径、URI 查询参数、URI 路径参数、HTTP 请求方法、请求头等，这些特征是大部分 API 网关产品所支持的。相较于其它产品，Apache APISIX 支持了更多特征以解决复杂多变的使用场景。

首先，Apache APISIX 支持 NGINX 内置变量，意味着我们可以将诸如 uri、server_name 、server_addr、request_uri、remote_port、remote_addr、query_string、host、hostname、arg_name等数十种 Nginx 内置变量作为匹配参数，以支持更复杂多变的匹配场景。NGINX 内置变量列表请参考 NGINX 变量。

其次，Apache APISIX 支持将条件表达式作为匹配规则，其结构是 [var, operator, val], …]]，其中：

var 值可使用 Nginx 内置变量；
operator 支持相等、不等、大于、小于、正则、包含等操作符。

假设表达式为 [“arg_name”, “==”, “json”]，它意味着当前请求的 URI 查询参数中，是否有一个为 name 的参数值等于 json。Apache APISIX 是通过自研的库 lua-resty-expr 实现该能力的，具体请参考 lua-resty-expr。该特性将选择权交给了用户，可扩展性强。

Apache APISIX 支持设置路由 ttl 存活时间：

$ curl http://127.0.0.1:9080/apisix/admin/routes/2?ttl=60 -H 'X-API-KEY: edd1c9f034335f136f87ad84b625c8f1' -X PUT -i -d ' { "uri": "/aa/index.html", "upstream": { "type": "roundrobin", "nodes": { "39.97.63.215:80": 1 } } }'

以上配置表示，在 60s 后 APISIX 会自动删除该路由配置，非常适合一些临时验证的场景，比如金丝雀发布、监控输出等。对于线上的流量分流非常方便，是其它网关产品所不具备的能力

Apache APISIX 支持自定义过滤函数，你可以通过在 filter_func 参数中编写自定义 Lua 函数，例如：

$ curl http://127.0.0.1:9080/apisix/admin/routes/1 -H 'X-API-KEY: edd1c9f034335f136f87ad84b625c8f1' -X PUT -i -d ' { "uri": "/index.html", "hosts": ["http://foo.com", "*.http://bar.com"], "filter_func": "function(vars) return vars['host'] == 'api7.ai' end", "upstream": { "type": "roundrobin", "nodes": { "127.0.0.1:1980": 1 } } }'

其中 filter_func 入参是 vars，可从 vars 获取 Nginx 变量，然后实现自定义过滤逻辑。

5.支持多语言插件

虽然 API 网关、数据库或其他中间件都属于基础组件，但是更多时候用户是根据使用场景对 API 网关进行一些定制化地开发和系统集成。
APISIX 目前已经支持了 80 多种插件，但仍然难以涵盖用户的所有使用场景。在实际使用场景中，很多企业都会针对具体业务进行定制化的插件开发，通过网关去集成更多的协议或者系统，最终在网关层实现统一管理。

3.APISIX 网关V3.1版本安装

3.1.centos宿主机安装

1.安装ETCD

APISIX使用了ETCD数据库，因此我们先安装下这个数据库

# 1.设置版本变量
ETCD_VERSION='3.5.7'

# 下载
wget https://github.com/etcd-io/etcd/releases/download/v${ETCD_VERSION}/etcd-v${ETCD_VERSION}-linux-amd64.tar.gz

# 解压安装
tar -xvf etcd-v${ETCD_VERSION}-linux-amd64.tar.gz && \
  cd etcd-v${ETCD_VERSION}-linux-amd64 && \
  sudo cp -a etcd etcdctl /usr/bin/

# 启动
nohup etcd >/tmp/etcd.log 2>&1 &

2.添加OpenResty和APISIX仓库

我们在APISIX底层架构中介绍了它是在OpenResty和nginx上构建的网关，因此要先安装底层组件，使用以下命令来安装 OpenResty 和 APISIX 仓库。

sudo yum install -y https://repos.apiseven.com/packages/centos/apache-apisix-repo-1.0-1.noarch.rpm

查看仓库中最新的 apisix 软件包的信息

sudo yum info -y apisix

# 当前最新版本3.1.0
可安装的软件包
名称         : apisix
版本         : 3.1.0
发布         : 0.el8
架构         : x86_64
大小         : 2.4 M

查看apisix所有可安装版本

yum list apisix --showduplicates | sort -r

# 输出可安装版本信息
apisix.x86_64                        3.1.0-0.el8                         release
apisix.x86_64                        3.0.0-0.el8                         release
apisix.x86_64                        2.99.0-0.el8                        release
apisix.x86_64                        2.15.2-0.el8                        release
apisix.x86_64                        2.15.1-0.el8                        release

3.安装APISIX

# 安装最新版本
sudo yum install apisix

# 安装指定版本
sudo yum install apisix-2.13.1

4.初始化

运行初始化命令将会初始化nginx和ectd

apisix init

5.启动和停止

如果你是通过 RPM 包安装 APISIX，配置文件已经自动安装，你可以直接使用以下命令
启动

systemctl start apisix

停止

# quit 命令正常停止apisix，确保在停止之前处理完所有收到的请求
systemctl apisix quit

# stop 命令强制关闭apisix
systemctl stop apisix

3.2.docker容器安装

前提是安装好docker和docker compose环境，在开始安装apisix.

Docker安装：https://docs.docker.com/engine/install/
Docker-Compose安装：https://docs.docker.com/compose/install/

注意：docker安装完一定要配置国内镜像源，否则在安装APISIX下载镜像会失败。
配置docker镜像源方法

# 编辑文件
vim /etc/docker/daemon.json

# 配置下面的镜像源
{
"registry-mirrors":["https://hub-mirror.c.163.com","https://registry.aliyuncs.com","https://registry.docker-cn.com","https://docker.mirrors.ustc.edu.cn"]
}

# 重启docker服务
systemctl restart docker

1.下载APISIX源码

APISIX源码中包含了一个example文件夹，这个文件夹中有docker-compose.yml文件，通过这个文件启动APISIX服务，因此我们可以到官网下载指定版本的源码用docker方式安装。

下面提供两种方式下载APISIX源码

访问GitHub官网下载源码
访问官网选择一个release版本，例如选择3.1.0版本下载源码。
https://github.com/apache/apisix-docker

使用git命令下载源码

# 没有指定版本，默认下载最新的
git clone https://github.com/apache/apisix-docker.git

2.源码结构介绍

下载源码后除了example文件夹其他的都用不到，可以删除或保留。进入example目录，这里面的文件是和docker部署有关系的，下面来介绍下这些文件的作用。

目录	描述	作用
apisix_conf	Apisix配置文件路径	1.配置apisix监听路径 2.配置后台默认账号及密码 3.配置ETCD相关配置
apisix_log	Apisix的日志目录
dashboard_conf	Apisix可视化配置目录	1.设置登陆账号以及密码 2.设置产生日志路径 3.设置可视化访问的端口 4.设置默认开启的插件
etcd_conf	ETCD配置目录	1.配置成员信息 2.配置集群信息 3.Proxy 代理 4.相关安全设置
etcd_data	ETCD数据存放路径
mkcert	相关证书存放目录
upstream	关于nginx中Web服务的配置问存放目录
docker-compose.yml	Docker-compose的相关配置	相关容器配置都放到此目录下，详细配置可以参考docker-compose官网配置

3.阅读dockercompose配置文件

下面是位于源码apisix-docker/example下的docker-compose.yml配置文件，阅读这个文件可以获取到如下信息：

1.分别下载apisix-dashboard、apisix、etcd、web1、web2、prometheus、grafana 组件镜像，并安装他们。
2.每个组件都配置了数据卷映射到本地的目录，因此不用担心docker服务重启后数据丢失问题。

#
# Licensed to the Apache Software Foundation (ASF) under one or more
# contributor license agreements.  See the NOTICE file distributed with
# this work for additional information regarding copyright ownership.
# The ASF licenses this file to You under the Apache License, Version 2.0
# (the "License"); you may not use this file except in compliance with
# the License.  You may obtain a copy of the License at
#
#     http://www.apache.org/licenses/LICENSE-2.0
#
# Unless required by applicable law or agreed to in writing, software
# distributed under the License is distributed on an "AS IS" BASIS,
# WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
# See the License for the specific language governing permissions and
# limitations under the License.
#

version: "3"

services:
  apisix-dashboard:
    image: apache/apisix-dashboard:3.0.0-alpine
    restart: always
    volumes:
    - ./dashboard_conf/conf.yaml:/usr/local/apisix-dashboard/conf/conf.yaml
    ports:
    - "9000:9000"
    networks:
      apisix:

  apisix:
    image: apache/apisix:${APISIX_IMAGE_TAG:-3.1.0-debian}
    restart: always
    volumes:
      - ./apisix_conf/config.yaml:/usr/local/apisix/conf/config.yaml:ro
    depends_on:
      - etcd
    ##network_mode: host
    ports:
      - "9180:9180/tcp"
      - "9080:9080/tcp"
      - "9091:9091/tcp"
      - "9443:9443/tcp"
      - "9092:9092/tcp"
    networks:
      apisix:

  etcd:
    image: bitnami/etcd:3.4.15
    restart: always
    volumes:
      - etcd_data:/bitnami/etcd
    environment:
      ETCD_ENABLE_V2: "true"
      ALLOW_NONE_AUTHENTICATION: "yes"
      ETCD_ADVERTISE_CLIENT_URLS: "http://etcd:2379"
      ETCD_LISTEN_CLIENT_URLS: "http://0.0.0.0:2379"
    ports:
      - "2379:2379/tcp"
    networks:
      apisix:

  web1:
    image: nginx:1.19.0-alpine
    restart: always
    volumes:
      - ./upstream/web1.conf:/etc/nginx/nginx.conf
    ports:
      - "9081:80/tcp"
    environment:
      - NGINX_PORT=80
    networks:
      apisix:

  web2:
    image: nginx:1.19.0-alpine
    restart: always
    volumes:
      - ./upstream/web2.conf:/etc/nginx/nginx.conf
    ports:
      - "9082:80/tcp"
    environment:
      - NGINX_PORT=80
    networks:
      apisix:

  prometheus:
    image: prom/prometheus:v2.25.0
    restart: always
    volumes:
      - ./prometheus_conf/prometheus.yml:/etc/prometheus/prometheus.yml
    ports:
      - "9090:9090"
    networks:
      apisix:

  grafana:
    image: grafana/grafana:7.3.7
    restart: always
    ports:
      - "3000:3000"
    volumes:
      - "./grafana_conf/provisioning:/etc/grafana/provisioning"
      - "./grafana_conf/dashboards:/var/lib/grafana/dashboards"
      - "./grafana_conf/config/grafana.ini:/etc/grafana/grafana.ini"
    networks:
      apisix:

networks:
  apisix:
    driver: bridge

volumes:
  etcd_data:
    driver: local

3.dockercompose启动服务

上面阅读了example文件夹中各个配置文件的作用，以及docker-compose.yml文件。其中docker-compose.yml 文件中数据卷的映射都是将容器中的数据映射到宿主机example文件夹所在的当前路径下
我们example文件夹的位置就是在宿主机存放数据的位置，以后迁移数据只需要将这个文件夹拷贝即可。
所以我们在部署服务之前先将example文件夹拷贝到我们指定的位置。例如下面的例子放到了/opt/apisix路径

# 创建apisix安装路径
mkdir /opt/apisix-docker

# 复制example文件夹到apisix-docker目录
cp -r ./example /opt/apisix-docker/

# 进入example
cd /opt/apisix-docker/example

# 下载镜像启动服务
docker-compose -p docker-apisix up -d

4.APISIX配置

安装完APISIX后，下面介绍下他的常用配置。

4.1.APISIX配置文件

注意
1.APISIX 的默认配置可以在 ./conf/config-default.yaml 文件中看到，该文件与 APISIX 源码强绑定，请不要手动修改 ./conf/config-default.yaml 文件。
2.请不要手动修改 APISIX 安装目录下的 ./conf/nginx.conf 文件。当 APISIX 启动时，会根据 config.yaml 的配置自动生成新的 nginx.conf 并自动启动服务。

如果需要自定义任何配置，都应在 ./conf/config.yaml 文件中完成，并且修改配置后需要重启APISIX服务才会生效。

1.测试配置语法是否正确

当我们修改了配置文件后，可以运行下面的测试命令，APISIX根据config.yaml文件生成一个nginx.conf，检查nginx.conf语法是否正确。如果有错误则不能启动apisix，方便我们排查错误。

# 检测配置文件语法是否正确
apisix test

# 输出configuration test is successful表示语法正确，就可以启动apisix了。
/usr/local/openresty//luajit/bin/luajit /usr/local/apisix/apisix/cli/apisix.lua test
Warning! Current maximum number of open file descriptors [1024] is not greater than 1024, please increase user limits by execute 'ulimit -n <new user limits>' , otherwise the performance is low.
configuration test is successful

4.2.配置Admin API key

安装APISIX后在配置文件中会配置一个默认的Key用来访问Admin API，比如通过API方式配置路由，就需要这个key它就是请求Admin API接口的token。为了安全我们自己定义一个key，这样只有我们才能操作APISIX

# 进入配置文件
vim /usr/local/apisix/conf/config.yaml

在配置文件中找到admin_key，并修改它的key。可以使用字母+数字形式，例如: wangguan123

deployment:
  role: traditional
  role_traditional:
    config_provider: etcd
  admin:
    admin_key:
      - name: admin
        key: edd1c9f034335f136f87ad84b625c8f1  # using fixed API token has security risk, please update it when you deploy to production environment
        role: admin

验证新key是否能访问Admin API
使用新的 key 访问 Admin API，测试访问是否成功。

curl http://127.0.0.1:9180/apisix/admin/routes?api_key=newsupersecurekey -i

# 输出下面信息，key修改成功
HTTP/1.1 200 OK
Date: Thu, 23 Feb 2023 07:20:37 GMT
Content-Type: application/json
Transfer-Encoding: chunked
Connection: keep-alive
Server: APISIX/3.1.0
Access-Control-Allow-Origin: *
Access-Control-Allow-Credentials: true
Access-Control-Expose-Headers: *
Access-Control-Max-Age: 3600
X-API-VERSION: v3

{"total":0,"list":[]}
