1. 总述

在NR中,UE处理能力时间约束主要考虑以下几点:

  • UE接收到下行PDSCH数据或PDCCH,与承载其相应的HARQ-ACK信息的PUCCH信道发送之间的处理时间
  • UE接收到PDCCH DCI调度,到发送其调度的上行TB数据的PUSCH信道之间的处理时间
  • UE接收到PDCCH DCI调度,到发送其调度的SRS资源信道之间的处理时间
  • UE接收到PDCCH DCI调度,到发送其触发的CSI Report信息的上行信道之间的处理时间

针对不同的UE处理能力,3GPP协议中规定了相应的最短处理时间约束。

2. PDSCH/PDCCH -> PUCCH

2.1 PDSCH准备时间

UE PDSCH processing procedure time [TS38.214,5.3]

在这里插入图片描述

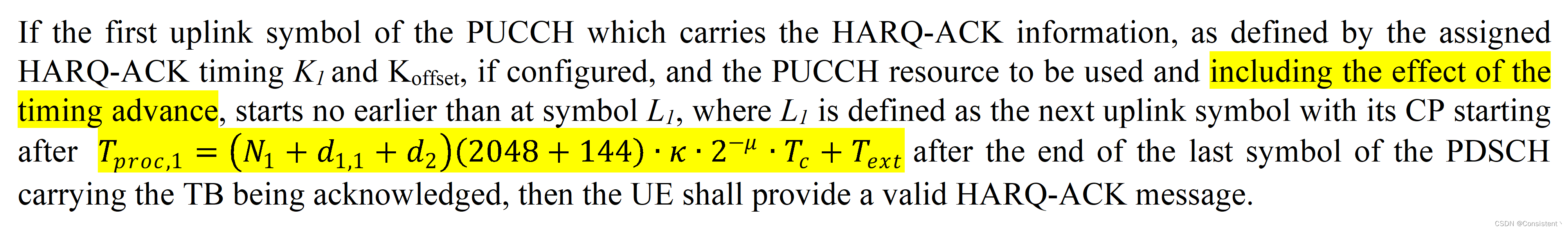

  如果承载HARQ-ACK信息的PUCCH的起始符号,如分配的HARQ-ACK时序 K 1 K_1 K1 K o f f s e t K_{\rm offset} Koffset所定义(如果配置),以及使用的PUCCH资源(包含TA的影响)不能早于符号 L 1 L_1 L1,符号 L 1 L_1 L1的起始时间(包含CP)比承载TB数据的PDSCH最后一个符号的结束时间至少还要延迟 T p r o c , 1 T_{proc,1} Tproc,1 T p r o c , 1 T_{proc,1} Tproc,1定义为:
T p r o c , 1 = ( N 1 + d 1 , 1 + d 2 ) ( 2048 + 144 ) ⋅ κ ⋅ 2 − μ ⋅ T c + T e x t T_{proc,1}=(N_1+d_{1,1}+d_2)(2048+144)\cdot \kappa\cdot 2^{-\mu}\cdot T_c+T_{ext} Tproc,1=(N1+d1,1+d2)(2048+144)κ2μTc+Text其中:

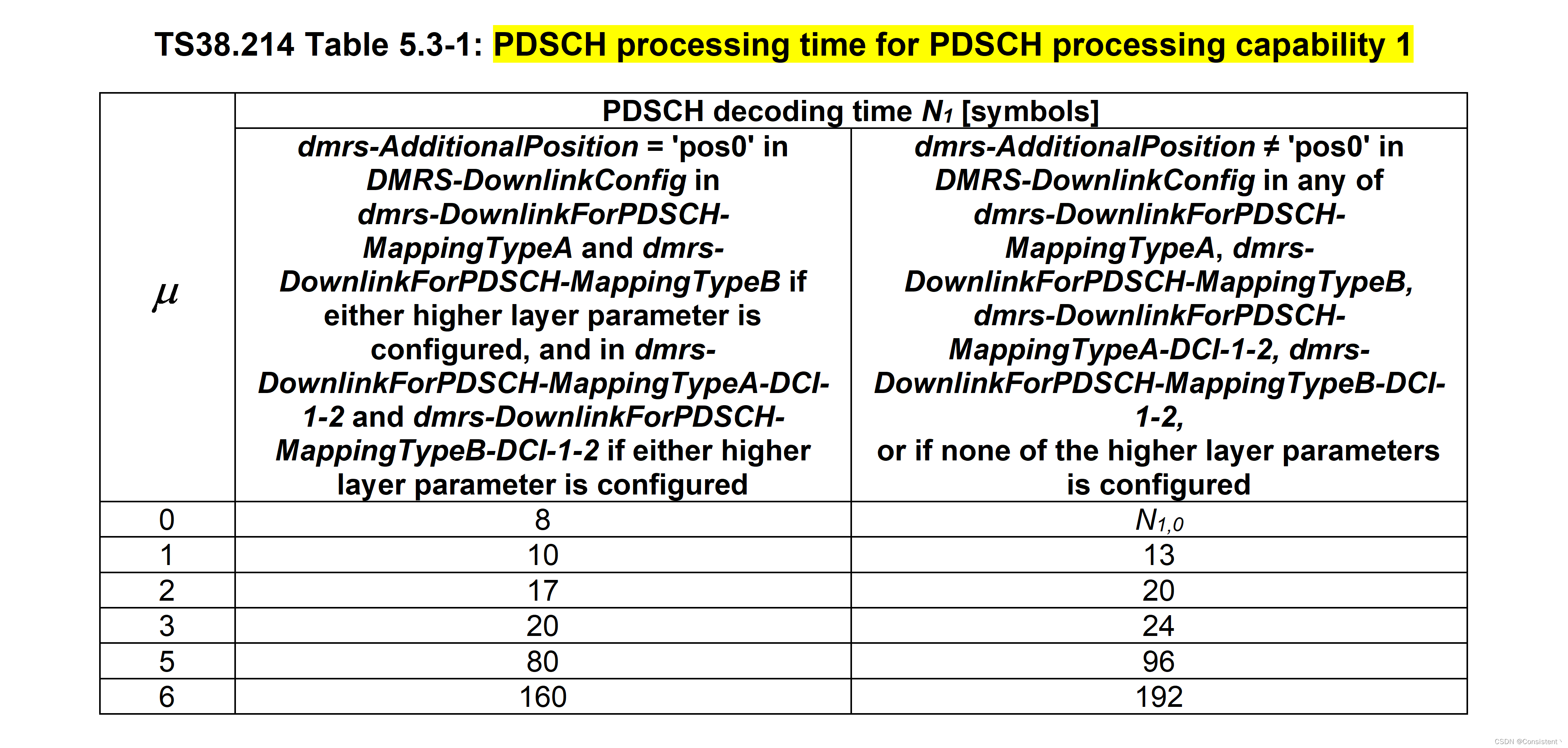

  • N 1 N_1 N1:定义了PDSCH接收的最后一个符号结束到承载HARQ-ACK信息的PUCCH资源发送的起始符号之间的最短处理时间要求。 N 1 N_1 N1值基于3GPP协议TS38.214中表5.3-1和5.3-2中的UE处理能力1和2的子载波间隔 μ \mu μ确定,其中 μ \mu μ对应于使得 T p r o c , 1 T_{proc,1} Tproc,1值最大的( μ P D C C H \mu_{PDCCH} μPDCCH, μ P D S C H \mu_{PDSCH} μPDSCH, μ U L ) \mu_{UL}) μUL)中的一个,其中 μ P D C C H \mu_{PDCCH} μPDCCH对应于调度PDSCH的PDCCH的SCS, μ P D S C H \mu_{PDSCH} μPDSCH对应于被调度的PDSCH的SCS, μ U L \mu_{UL} μUL对应于传输HARQ-ACK信息的上行信道的SCS。
  • 对于FR1的共享频谱接入, T e x t T_{ext} Text根据协议TS38.211中描述计算,否则 T e x t = 0 T_{ext}=0 Text=0
  • 如果协议TS38.211中7.4.1.1.2节的表7.4.1.1.2-3中附加DMRS的PDSCH DMRS位置 l 1 = 12 l_1=12 l1=12,则协议TS38.214的表5.3-1中 N 1 , 0 = 14 N_{1,0}=14 N1,0=14,否则 N 1 , 0 = 13 N_{1,0}=13 N1,0=13
  • 如果UE配置有多个激活分量载波,则承载HARQ-ACK信息的第一个上行符号还包含分量载波之间的定时差异的影响。
  • 对于PDSCH mapping type A,如果PDSCH的最后一个符号 i i i i < 7 i<7 i<7 d 1 , 1 = 7 − i d_{1,1}=7-i d1,1=7i,否则 d 1 , 1 = 0 d_{1,1}=0 d1,1=0
  • 如果较大优先级的PUCCH将与较小优先级的PUCCH/PUSCH重叠,且UE未提供uci-MuxWithDiffPrio(对于Primary PUCCH group),或uci-MuxWithDiffPrioSecondary-PUCCHgroup(对于Secondary PUCCH group),则 d 2 d_2 d2值按照UE上报的PUCCH较大优先级的符号数设置,否则 d 2 = 0 d_2=0 d2=0。(:当存在不同优先级之间PUCCH/PUSCH重叠时,会额外增加UE反馈HARQ-ACK信息的处理时间,该时间开销由UE能力上报决定)
  • 对于UE处理能力1:如果PDSCH是mapping type B,且
    • PDSCH符号数 L ≥ 7 L≥7 L7,则 d 1 , 1 = 0 d_{1,1}=0 d1,1=0.
    • PDSCH符号数 4 ≤ L ≤ 6 4≤L≤6 4L6,则 d 1 , 1 = 7 − L d_{1,1}=7-L d1,1=7L.
    • PDSCH符号数 L = 3 L=3 L=3,则 d 1 , 1 = 3 + m i n ( d , 1 ) d_{1,1}=3+min(d,1) d1,1=3+min(d,1),其中 d ) d) d)是调度PDCCH和被调度PDSCH之间重叠的符号数.
    • PDSCH符号数 L = 2 L=2 L=2,则 d 1 , 1 = 3 + d d_{1,1}=3+d d1,1=3+d,其中 d ) d) d)是调度PDCCH和被调度PDSCH之间重叠的符号数.
  • 对于UE处理能力2:如果PDSCH是mapping type B,且
    • PDSCH符号数 L ≥ 7 L≥7 L7,则 d 1 , 1 = 0 d_{1,1}=0 d1,1=0.
    • PDSCH符号数 3 ≤ L ≤ 6 3≤L≤6 3L6,则 d 1 , 1 d_{1,1} d1,1是调度PDCCH和被调度PDSCH之间重叠的符号数.
    • PDSCH符号数 L = 2 L=2 L=2,则
      • 如果调度PDCCH位于3个符号的CORESET,且该CORESET和PDSCH有相同的起始符号,则 d 1 , 1 = 3 d_{1,1}=3 d1,1=3.
      • 否则 d 1 , 1 d_{1,1} d1,1是调度PDCCH和被调度PDSCH之间重叠的符号数.
  • For UE processing capability 2 with scheduling limitation when μ P D S C H = 1 \mu_{PDSCH} =1 μPDSCH=1, if the scheduled RB allocation exceeds 136 RBs, the UE defaults to capability 1 processing time. The UE may skip decoding a number of PDSCHs with last symbol within 10 symbols before the start of a PDSCH that is scheduled to follow Capability 2, if any of those PDSCHs are scheduled with more than 136 RBs with 30kHz SCS and following Capability 1 processing time. (注:协议该段部分有待进一步理解)

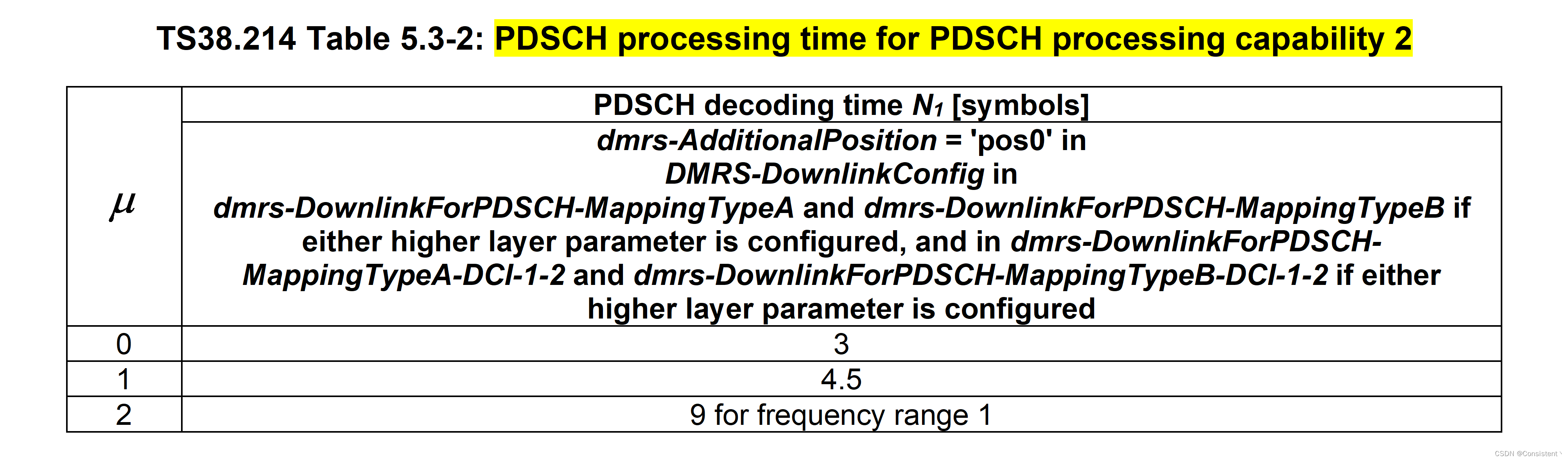

  • 对于支持处理能力2的UE,如果PDSCH-ServingCellConfig中配置了高层参数processingType2Enabled且设置为’enable’,则应用基于UE处理能力2的处理时间。
  • PDSCH处理能力2不适用于DCI格式4_0、4_1或4_2的PDCCH调度的PDSCH。(注:MBS广播/多播场景下的PDSCH接收)
  • 如果PUCCH资源和另外的PUCCH/PUSCH资源时域上重叠,则HARQ-ACK的复用参考协议TS38.213中9.2.5节描述的流程,否则HARQ-ACK在PUCCH上发送。
    • 对于PUCCH,如果触发了上行切换(UplinkSwitching)间隔(协议TS38.214中6.1.6节所定义),UE不期望承载了由PDCCH调度的PDSCH对应的HARQ-ACK信息的PUCCH,其起始符号时间早于PDCCH的最后一个符号结束后的 { T s w i t c h + T p r o c , 1 } \{T_{switch}+T_{proc,1}\} {Tswitch+Tproc,1}持续时间,其中 T s w i t c h T_{switch} Tswitch是切换间隔时间。

在这里插入图片描述
在这里插入图片描述

2.2 PDCCH -> PUCCH

NR协议中,除了承载TB数据的PDSCH接收,需要反馈HARQ-ACK信息外,同时存在有几种无TB调度的PDCCH类型,需要反馈HARQ-ACK信息。需要HARQ-ACK反馈的PDCCH包含:

  1. SPS PDSCH release
  2. SCell dormancy
  3. The request for the Type-3 HARQ-ACK codebook

① SPS PDSCH release [TS38.213, 10.2]

在这里插入图片描述期望UE在提供SPS PDSCH release的PDCCH的最后一个符号结束的N个符号后反馈对应的HARQ-ACK信息。

在这里插入图片描述
② SCell dormancy [TS38.213, 10.3]

在这里插入图片描述期望UE在提供指示SCell dormancy的DCI的PDCCH的最后一个符号结束的N个符号后反馈对应的HARQ-ACK信息。

在这里插入图片描述
③ request for the Type-3 HARQ-ACK codebook [TS38.213, 9.1.4]

在这里插入图片描述
期望UE在提供请求Type-3 HARQ-ACK codebook的DCI的PDCCH的最后一个符号结束的N个符号后反馈对应的HARQ-ACK信息。

在这里插入图片描述

2.3 HARQ-ACK反馈时序

2.3.1 DCI调度的PDSCH接收

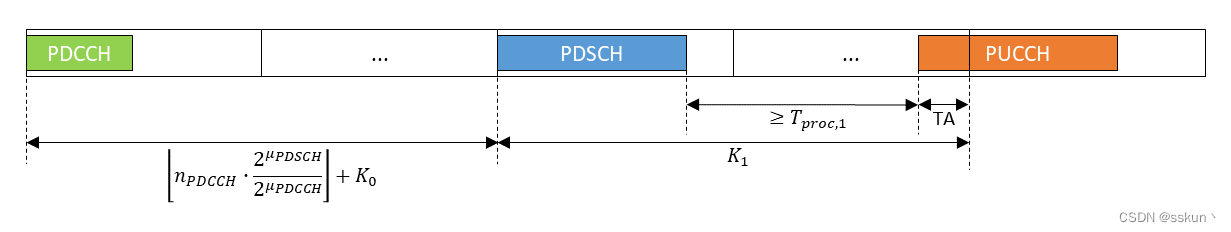

  UE在下行时隙 n P D C C H n_{\rm PDCCH} nPDCCH接收到调度下行数据的DCI格式的PDCCH,然后在相应的下行时隙 ⌊ n P D C C H ⋅ 2 μ P D S C H 2 μ P D C C H ⌋ + K 0 \lfloor{n_{\rm PDCCH}\cdot {2^{\mu_{\rm PDSCH}}\over 2^{\mu_{\rm PDCCH}}}}\rfloor+K_0 nPDCCH2μPDCCH2μPDSCH+K0接收PDSCH,UE根据DCI格式中的PDSCH-to-HARQ_feedback timing indicator字段指示(如果存在,否则由高层参数dl-DataToUL-ACK指示),确定HARQ-ACK反馈的时隙偏移 K 1 K_1 K1,在上行时隙 n + K 1 n+K_1 n+K1发送相应的PUCCH,这里的上行时隙 n n n是与PDSCH接收的下行时隙 n D n_D nD重叠,或与无PDSCH调度但有HARQ-ACK反馈的PDCCH接收的下行时隙 n D n_D nD重叠的最后一个上行时隙(注:考虑到上下行的SCS可能不一样,当下行SCS=15kHz,上行SCS=30kHz,此时一个下行slot对应2个上行slot)。
在这里插入图片描述

  • K 0 K_0 K0:通过DCI格式中的Time domain resource assignment字段,查询RRC高层参数提供的PDSCH-TimeDomainResourceAllocation表可以得到对应的 K 0 K_0 K0、S和L信息。如果RRC没有配置,或在初始随机接入过程中,则根据预定义的时域资源分配表中的值确定。 K 0 = 0 K_0=0 K0=0表示PDCCH和PDSCH在同一个时隙。
  • K 1 K_1 K1:通过DCI格式中PDSCH-to-HARQ_feedback timing indicator字段(如果存在),不同DCI格式映射的取值范围有差异,对于DCI格式1_0调度,指示的值映射到 {1, 2, 3, 4, 5, 6, 7, 8}( μ ≤ 3 \mu≤3 μ3);其他DCI格式调度,指示的值映射到由RRC提供的dl-DataToUL-ACK配置的参数值,不同格式或场景下有不同的dl-DataToUL-ACK配置(后缀有区分)。如果PDSCH-to-HARQ_feedback timing indicator字段不存在,则直接由RRC配置的dl-DataToUL-ACK参数值确定。

【TS38.213, 9.2.3】

在这里插入图片描述在这里插入图片描述

2.3.2 SPS PDSCH接收

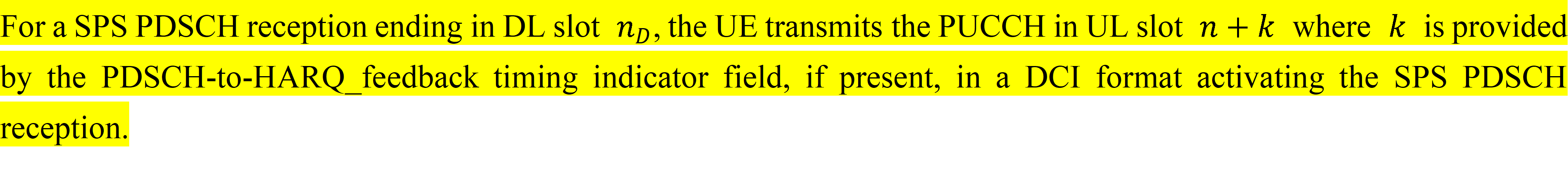

  对于在下行时隙 n D n_{D} nD的SPS PDSCH接收,UE在上行时隙 n + k n+k n+k发送HARQ-ACK的PUCCH,其中 k k k值由激活SPS PDSCH接收的DCI格式中的PDSCH-to-HARQ_feedback timing indicator字段(如果存在)所指示。

在这里插入图片描述
【TS38.213, 9.2.3】

在这里插入图片描述

3. PDCCH -> PUSCH

3.1 PUSCH准备时间

UE PUSCH preparation procedure time [TS38.214, 6.4]:

在这里插入图片描述  承载TB块的PUSCH资源的第一个上行符号,包含DM-RS,如时隙偏移 K 2 K_2 K2 K o f f s e t K_{\rm offset} Koffset所定义(如果配置),以及PUSCH资源的起始符号 S S S和长度 L L L,由调度DCI中Time domain resource assignment字段所指示,且包含TA的影响,不能早于符号 L 2 L_2 L2,符号 L 2 L_2 L2的起始时间(包含CP)比调度PUSCH的PDCCH最后一个符号的结束时间至少还要延迟 T p r o c , 2 T_{proc,2} Tproc,2 T p r o c , 2 T_{proc,2} Tproc,2定义为:
T p r o c , 2 = m a x ( ( N 2 + d 2 , 1 + d 2 ) ( 2048 + 144 ) ⋅ κ ⋅ 2 − μ ⋅ T c + T e x t + T s w i t c h , d 2 , 2 ) T_{proc,2}=max((N_2+d_{2,1}+d_2)(2048+144)\cdot \kappa\cdot 2^{-\mu}\cdot T_c+T_{ext}+T_{switch},d_{2,2}) Tproc,2=max((N2+d2,1+d2)(2048+144)κ2μTc+Text+Tswitch,d2,2)其中:

  • N 2 N_2 N2:定义了DCI调度的PDCCH的最后一个符号结束到承载TB数据的PUSCH资源发送的起始符号之间的最短处理时间要求。 N 2 N_2 N2值基于3GPP协议TS38.214中表6.4-1和6.4-2中的UE处理能力1和2的子载波间隔 μ \mu μ确定,其中 μ \mu μ对应于使得 T p r o c , 2 T_{proc,2} Tproc,2值最大的( μ D L \mu_{DL} μDL, μ U L ) \mu_{UL}) μUL)中的一个,其中 μ D L \mu_{DL} μDL对应于调度PUSCH传输的DCI的PDCCH的下行SCS, μ U L \mu_{UL} μUL对应于传输的PUSCH的上行SCS。
  • 对于FR1的共享频谱接入, T e x t T_{ext} Text根据协议TS38.211中描述计算,否则 T e x t = 0 T_{ext}=0 Text=0
  • 如果PUSCH资源的第一个符号仅包含DM-RS, d 2 , 1 = 0 d_{2,1}=0 d2,1=0,否则 2 , 1 = 1 _{2,1}=1 2,1=1
  • 如果UE配置有多个激活分量载波,则PUSCH资源的第一个上行符号还包含分量载波之间的定时差异的影响[TS38.133]。
  • 如果调度的DCI触发了BWP切换。则 d 2 , 2 d_{2,2} d2,2等于3GPP协议TS38.133所定义的切换时间,否则 d 2 , 2 = 0 d_{2,2}=0 d2,2=0
  • 如果较大优先级的PUSCH将与较小优先级的PUCCH重叠,且UE未提供uci-MuxWithDiffPrio(对于Primary PUCCH group),或uci-MuxWithDiffPrioSecondary-PUCCHgroup(对于Secondary PUCCH group),则 d 2 d_2 d2值按照UE上报的PUCCH较大优先级的符号数设置,否则 d 2 = 0 d_2=0 d2=0。(:当存在不同优先级之间PUCCH/PUSCH重叠时,会额外增加PUSCH的准备时间,该时间开销由UE能力上报决定)
  • 对于支持能力2的UE,如果PUSCH-ServingCellConfig中配置了高层参数processingType2Enabled且设置为’enable’,则应用基于UE处理能力2的处理时间。
  • 如果DCI指示的PUSCH和一个或多个PUCCH信道时域上重叠,则TB数据和UCI信息可以复用,遵循协议TS38.213中9.2.5节描述的流程,否则TB传输在DCI指示的PUSCH上。
  • 如果触发了上行切换(UplinkSwitching)间隔(协议TS38.214中6.1.6节所定义), T s w i t c h T_{switch} Tswitch等于切换间隔时间,且对于CA场景下配置了高层参数uplinkTxSwitchingOption,且设置为’dualUL’的UE, μ U L = m i n ( μ U L , c a r r i e r 1 , μ U L , c a r r i e r 2 ) \mu_{UL}=min(\mu_{UL,carrier1},\mu_{UL,carrier2}) μUL=min(μUL,carrier1,μUL,carrier2),否则 T s w i t c h = 0 T_{switch}=0 Tswitch=0

在这里插入图片描述在这里插入图片描述BWP切换时延【TS38.133, 8.6.2】:
在这里插入图片描述

3.2 动态调度的PUSCH时序

【TS38.214, 6.1.2.1 Resource allocation in time domain】

在这里插入图片描述  当通过DCI,或RAR UL grant,或fallbackRAR UL grant调度UE只传输TB数据无CSI report,或通过DCI调度UE传输TB数据和CSI Report(s)时,DCI格式中的’Time domain resource assignment’字段值m,或者RAR UL grant or fallbackRAR UL grant中的’PUSCH time resource allocation’字段值m,提供了资源分配表中的行索引m+1。使用的资源分配表的确定如协议TS38.214中6.1.2.1.1节所定义。该索引对应的行定义了PUSCH发送的时隙偏移 K 2 K_2 K2,起始符号和长度指示SLIV值,或者直接给出起始符号S和符号长度L,PUSCH mapping type,用于确定TBS的时隙数(如果numberOfSlotsTBoMS存在于资源分配表中),重复次数(如果numberOfRepetitions存在于资源分配表中)。

PUSCH-TimeDomainResourceAllocationList [TS38.331, 6.3.2]:

在这里插入图片描述
PUSCH传输时隙偏移:

在这里插入图片描述

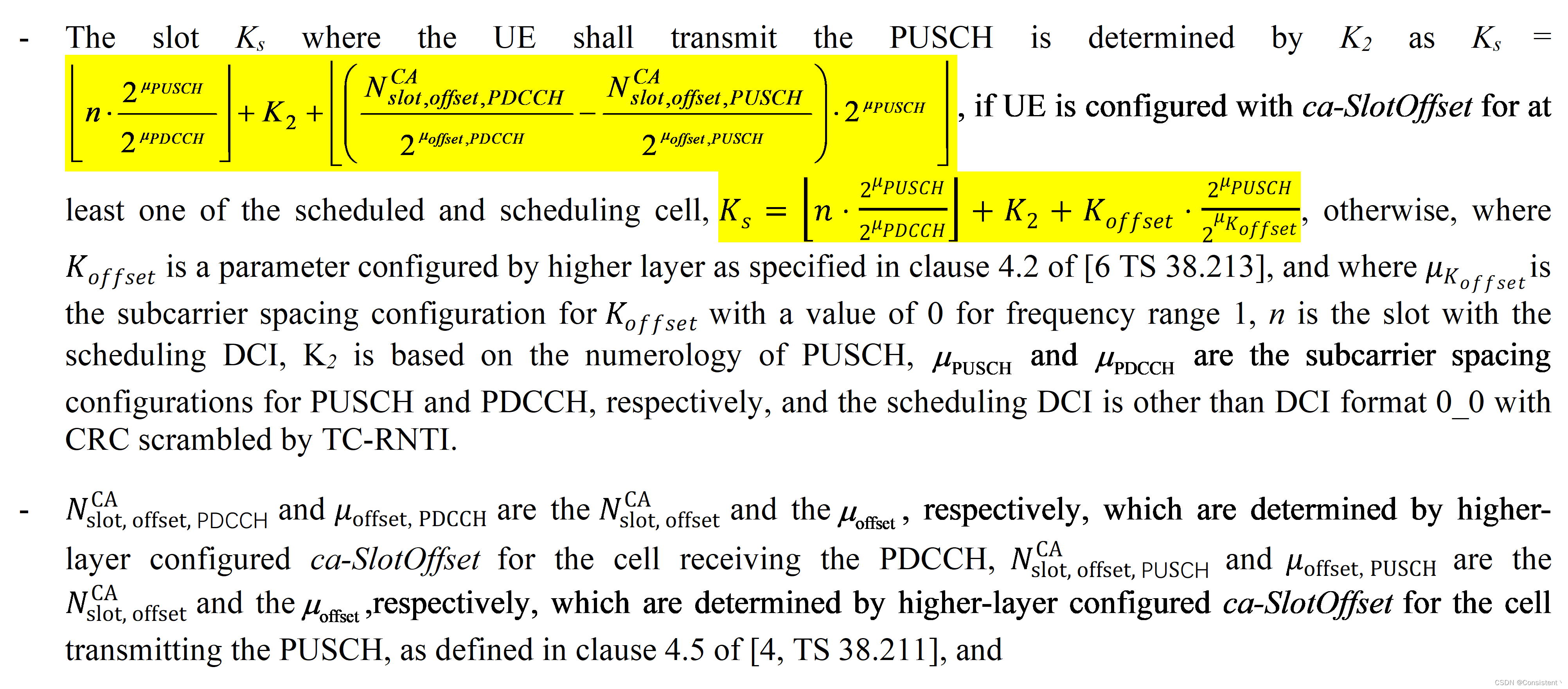

PUSCH传输的时隙 K s K_s Ks K 2 K_2 K2决定,如果对于被调度的小区和调度的小区其中至少有一个小区,UE配置了ca-SlotOffset,则
K s = ⌊ n ⋅ 2 μ P U S C H 2 μ P D C C H ⌋ + K 2 + ⌊ ( N s l o t , o f f s e t , P D C C H C A 2 μ o f f s e t , P D C C H − N s l o t , o f f s e t , P U S C H C A 2 μ o f f s e t , P U S C H ) ⋅ 2 μ P U S C H ⌋ K_s=\lfloor{n\cdot {2^{\mu_{PUSCH}}\over2^{\mu_{PDCCH}}}}\rfloor+K_2+\lfloor{( { N^{CA}_{slot,offset,PDCCH}\over 2^{\mu_{offset,PDCCH}} } - { N^{CA}_{slot,offset,PUSCH}\over 2^{\mu_{offset,PUSCH}} } )\cdot 2^{\mu_{PUSCH}}}\rfloor Ks=n2μPDCCH2μPUSCH+K2+(2μoffset,PDCCHNslot,offset,PDCCHCA2μoffset,PUSCHNslot,offset,PUSCHCA)2μPUSCH否则:
K s = ⌊ n ⋅ 2 μ P U S C H 2 μ P D C C H ⌋ + K 2 + K o f f s e t ⋅ 2 μ P U S C H 2 μ K o f f s e t K_s=\lfloor{n\cdot {2^{\mu_{PUSCH}}\over2^{\mu_{PDCCH}}}}\rfloor+K_2+K_{offset}\cdot {{2^{\mu_{PUSCH}}}\over{2^{\mu_{K_{offset}}}}} Ks=n2μPDCCH2μPUSCH+K2+Koffset2μKoffset2μPUSCH其中:

  • K o f f s e t K_{offset} Koffset由高层参数所配置(如协议TS38.213中4.2节所描述), μ K o f f s e t \mu_{K_{offset}} μKoffset K o f f s e t K_{offset} Koffset对应的子载波间隔SCS且对于FR1值为0。
  • n n n是调度DCI所在的时隙,且 K 2 K_2 K2是基于PUSCH传输的子载波间隔SCS, μ P U S C H \mu_{PUSCH} μPUSCH μ P D C C H \mu_{PDCCH} μPDCCH分别是PUSCH和PDCCH的SCS配置,调度的DCI格式是除了CRC由TC-RNTI加扰的DCI 0_0之外的DCI格式。
  • N s l o t , o f f s e t , P D C C H C A N^{CA}_{\rm slot,offset,PDCCH} Nslot,offset,PDCCHCA μ o f f s e t , P D C C H \mu_{\rm offset,PDCCH} μoffset,PDCCH是配置了高层参数ca-SlotOffset接收PDCCH的小区所对应的 N s l o t , o f f s e t C A N^{CA}_{\rm slot,offset} Nslot,offsetCA μ o f f s e t \mu_{\rm offset} μoffset N s l o t , o f f s e t , S R S C A N^{CA}_{\rm slot,offset,SRS} Nslot,offset,SRSCA μ o f f s e t , S R S \mu_{\rm offset,SRS} μoffset,SRS是配置了高层参数ca-SlotOffset传输SRS的小区所对应的 N s l o t , o f f s e t C A N^{CA}_{\rm slot,offset} Nslot,offsetCA μ o f f s e t \mu_{\rm offset} μoffset,如协议TS38.211中4.5节定义。

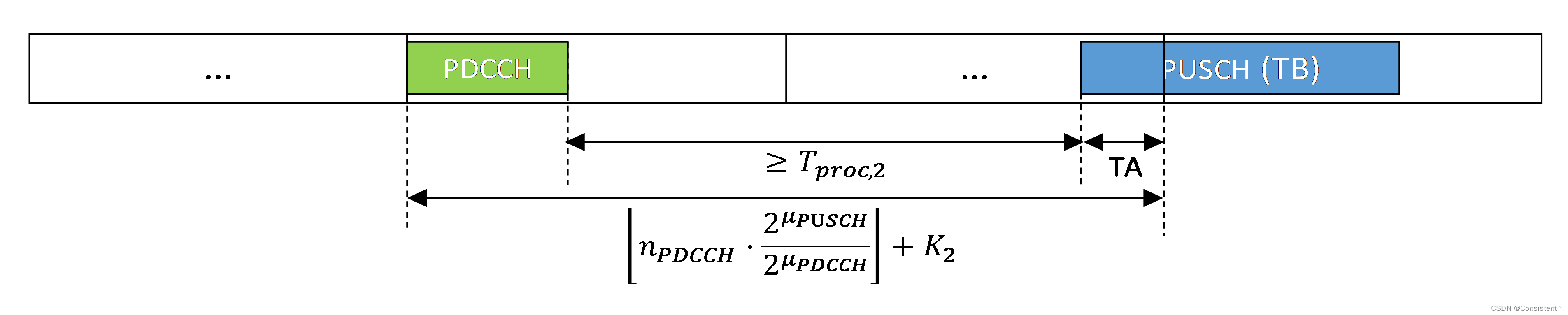

动态调度的PUSCH传输时隙偏移,考虑到TA的影响,至少要满足UE的PUSCH处理准备时间,调度时序如下图示意:

在这里插入图片描述

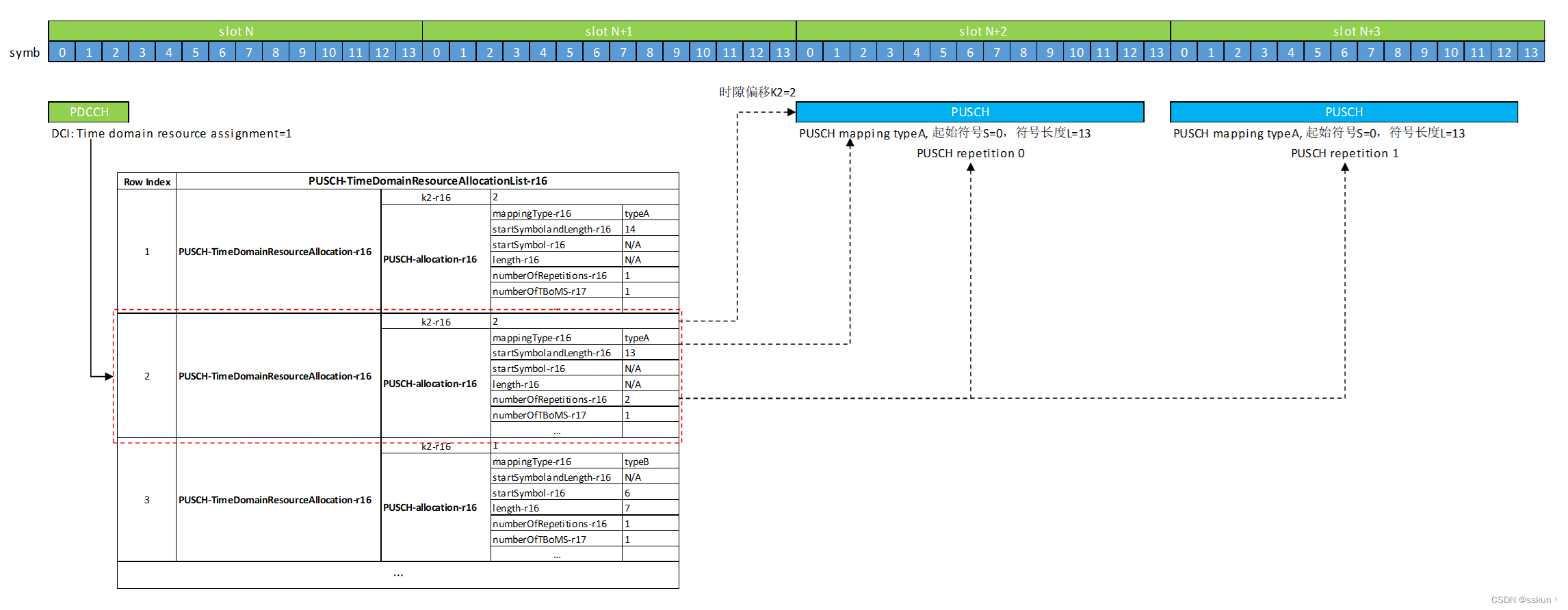

动态调度的PUSCH时域资源如下例所示(R16版本),DCI格式中’Time domain resource assignment’字段值为1,对应PUSCH时域资源分配表list的第2行,PUSCH时域资源分配:时隙偏移 K 2 = 2 K_2=2 K2=2,PUSCH映射类型TypeA,SLIV值13对应起始符号S=0和长度L=13,PUSCH的重复时隙数为2。
在这里插入图片描述

4. PDCCH -> SRS

4.1 SRS处理时间约束

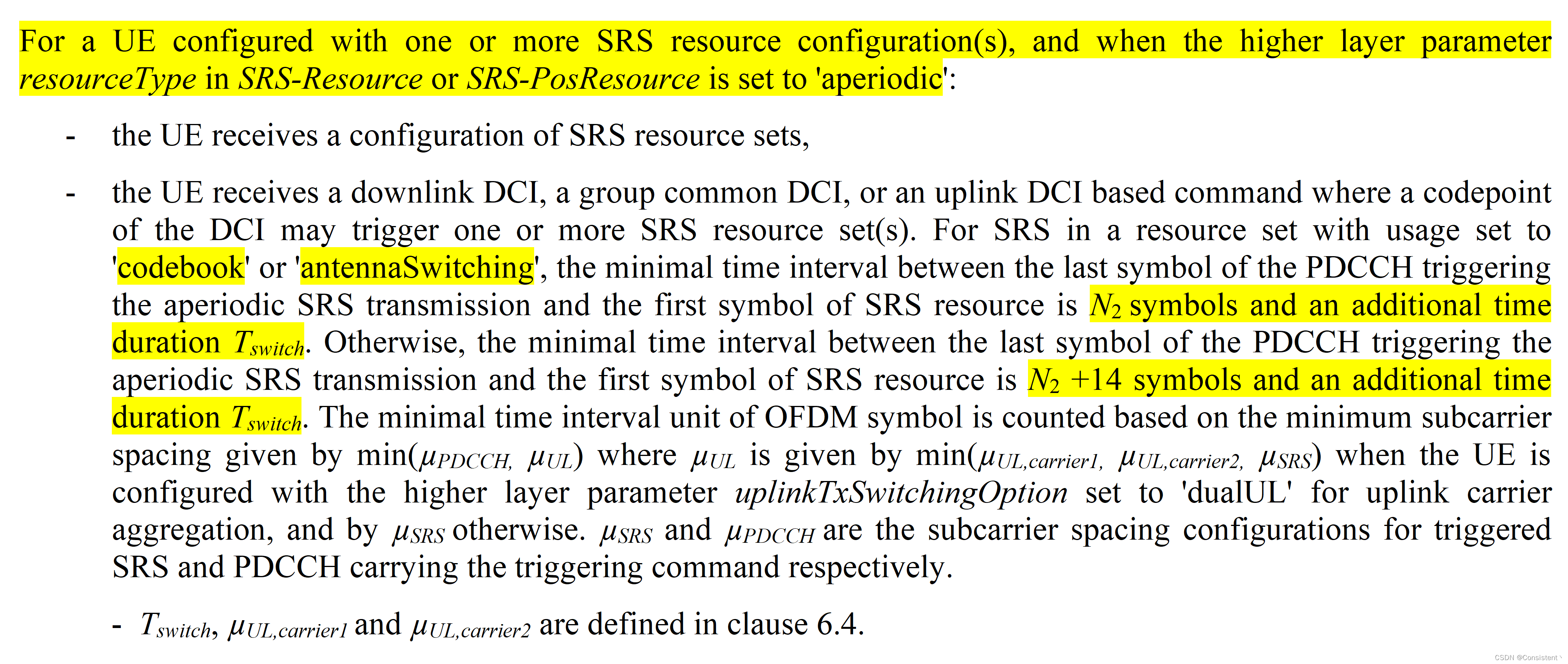

UE sounding procedure [TS38.214, 6.2.1]

在这里插入图片描述
  对于配置了一个或多个SRS resource配置的UE,当SRS-ResoureceSRS-PosResource中的高层参数resourceType设置为’aperiodic’时,UE接收到一个下行DCI,一个group common DCI,或一个上行DCI,根据DCI格式中’SRS request’字段指示可能触发一个或多个SRS resource set(s)。对于在一个resource set中usage设为’codebook’或’antennaSwitching’的SRS,触发AP-SRS的PDCCH的最后一个符号与SRS资源的第一个符号之间的最小时间间隔是 N 2 N_2 N2个符号加上额外的持续时间 T s w i t c h T_{switch} Tswitch 。否则,触发AP-SRS的PDCCH的最后一个符号与SRS资源的第一个符号之间的最小时间间隔是 N 2 + 14 N_2+14 N2+14个符号加上额外的持续时间 T s w i t c h T_{switch} Tswitch。最小时间间隔OFDM符号的单位是基于PDCCH和上行之间最小的子载波间隔SCS,即 m i n ( μ P D C C H , μ U L ) \rm min(\mu_{PDCCH},\mu_{UL}) min(μPDCCH,μUL),其中当CA场景下UE配置了高层参数uplinkTxSwitching Option且设为’dualUL’时, μ U L = m i n ( μ U L , c a r r i e r 1 , μ U L , c a r r i e r 1 , μ S R S ) \mu_{UL}={\rm min}{(\mu_{UL,carrier1},\mu_{UL,carrier1},\mu_{SRS})} μUL=min(μUL,carrier1,μUL,carrier1,μSRS),否则 μ U L = μ S R S \mu_{UL}=\mu_{SRS} μUL=μSRS

:从上可以看出,如果不触发上行切换(uplinkTxSwitching)的情况下,AP-SRS的触发到发送最短时间间隔是 N 2 N_2 N2个符号[TS38.214, 6.4-1/2],不到一个slot。

4.2 动态调度的AP-SRS时序

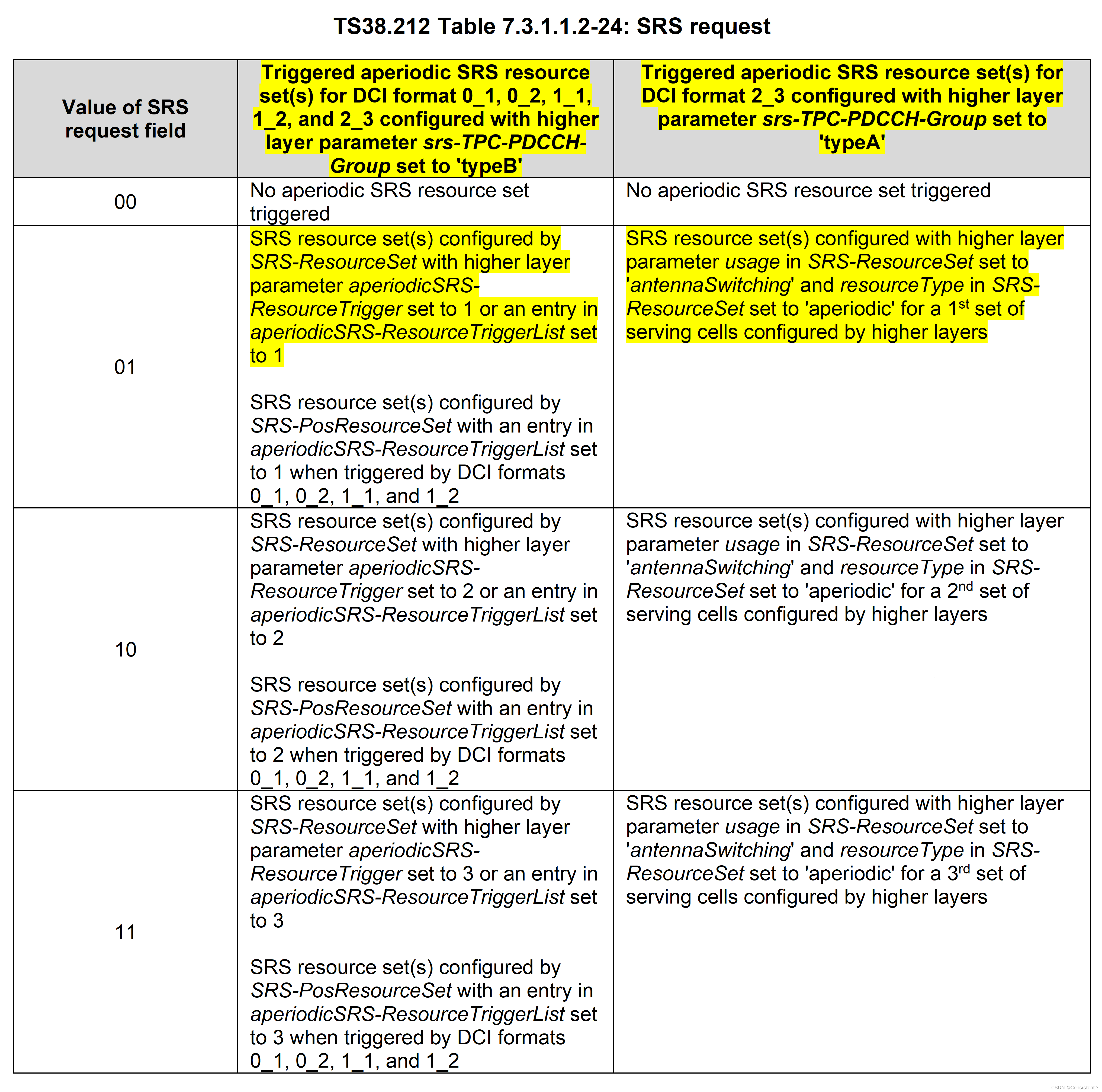

  UE通过DCI格式中的’SRS request’字段指示来调度传输相应的AP-SRS,触发AP-SRS发送的DCI格式,包含下行DCI格式1_1/1_2,上行DCI格式0_1/0_2,以及组公共DCI格式2_3。3GPP协议TS38.212中表7.3.1.1.2-24给出了DCI格式中的’SRS request’字段值与其触发的SRS resource set(s)之间的映射关系。如下图示例,当DCI格式中的’SRS request’字段的比特值为’01’时:

  • 对于DCI格式0_1/0_2/1_1/1_2,以及配置了高层参数srs-TPC-PDCCH-Group且设为’typeB’的DCI格式2_3,触发的SRS resource set(s)为SRS-ResourceSet配置中的高层参数aperiodicSRS-ResourceTrigger设置为1,或者aperiodicSRS-ResourceTriggerList中有一项设置为1,对应的SRS resource set(s);
  • 对于配置了高层参数srs-TPC-PDCCH-Group且设为’typeA’的DCI格式2_3,触发的SRS resource set(s)为由高层配置的第1组服务小区中的SRS-ResourceSet配置中的高层参数usage为’antennaSwitching’且resource type设置为’aperiodic’,对应的SRS resource set(s).

注: 不同的SRS resource set对应的高层参数设置值可以相同,即一个SRS request值可以对应多个SRS resource sets。

在这里插入图片描述

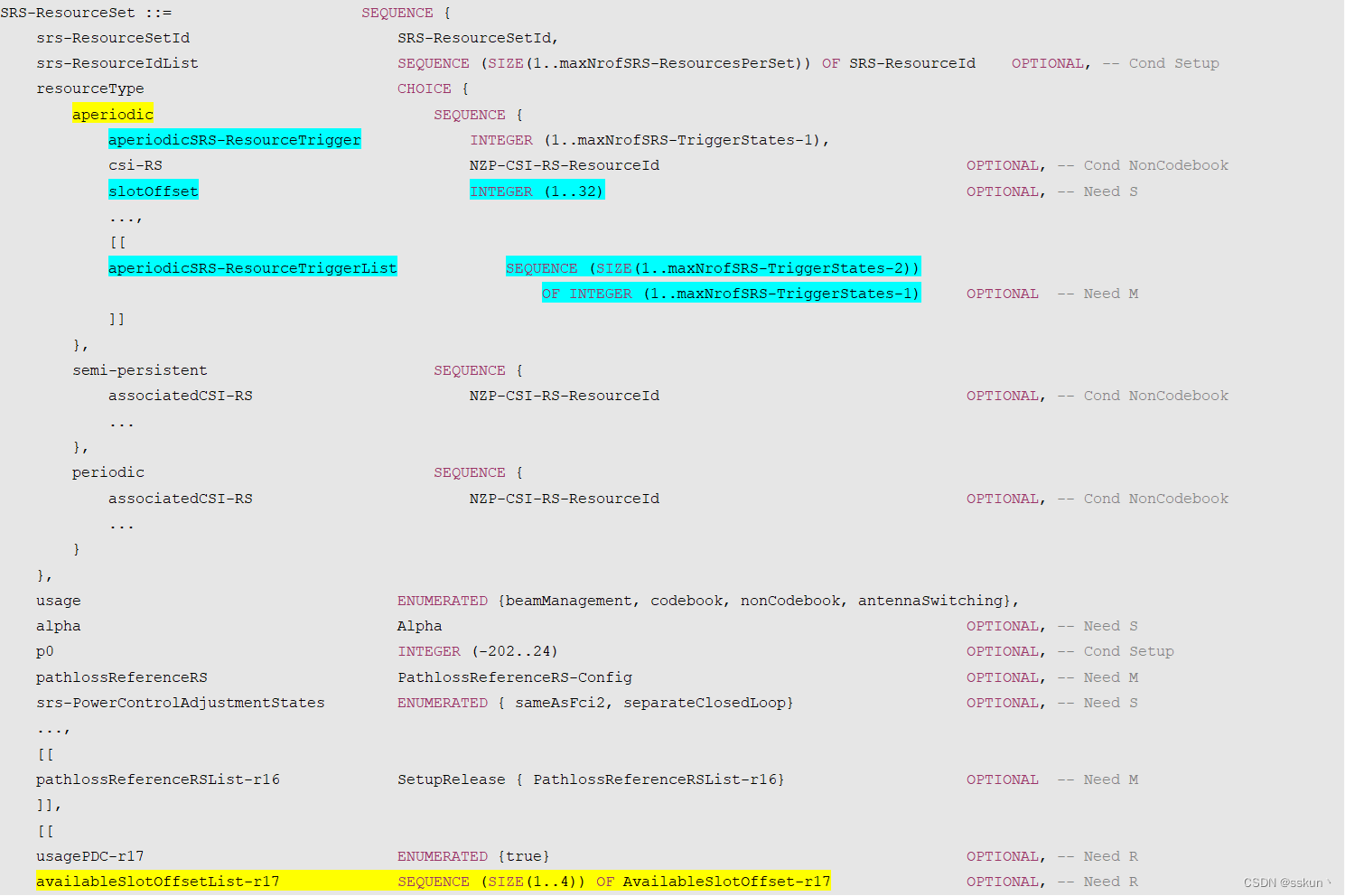

SRS-ResourceSet [TS38.331]

在这里插入图片描述

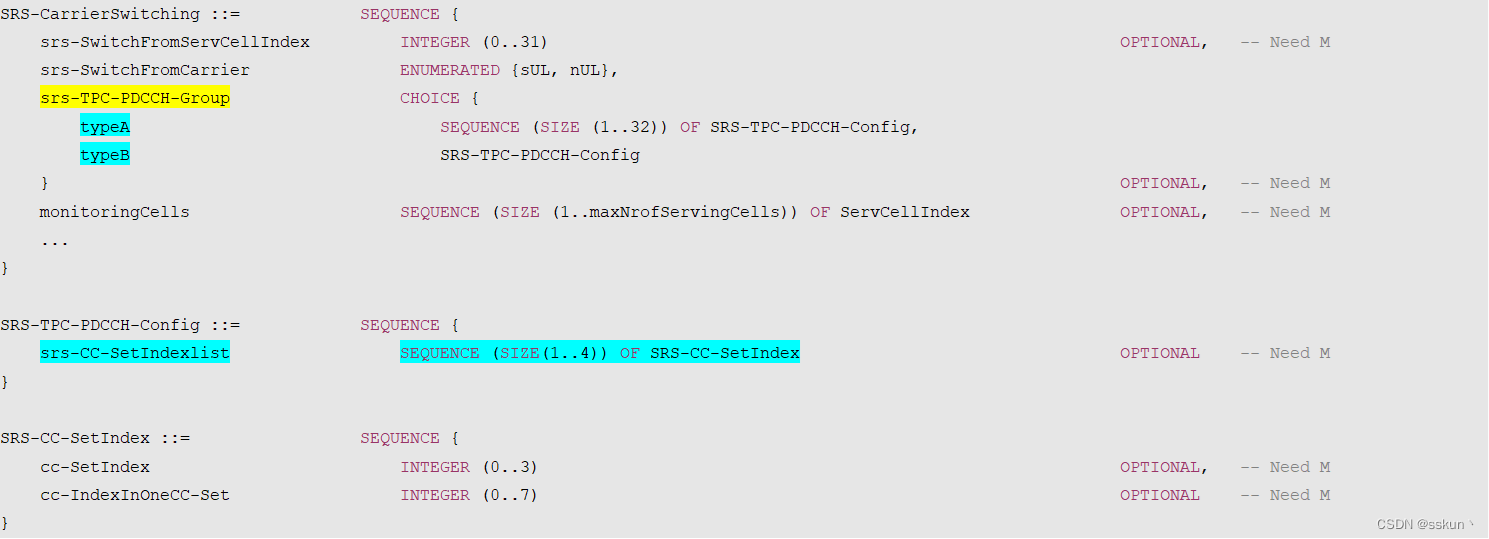

SRS-TPC-PDCCH-Config for DCI format 2_3 [TS38.331]:

在这里插入图片描述
① SRS resource set配置了availableSlotOffsetList【R17新增特性】

  在R15-R16中,AP-SRS的传输通过DCI格式中的’SRS request’字段触发,SRS发送的时隙偏移由触发的SRS Resource Set中的高层参数slotOffset所决定,每个SRS Resource Set对应一个slotOffset值。考虑到不同的TDD时隙pattern,这种时隙偏移配置方式限制了触发SRS的DCI的时隙位置以及实际能发送的SRS的时隙位置,导致DCI调度触发了SRS发送后可能只有部分时隙才能真正发送SRS资源。因此,在R17中引入了基于availableSlot的SRS触发方式,在R17的SRS-Config中定义了高层参数availableSlotOffsetList,该参数可配置最多4个可用时隙偏移,该可用时隙偏移以SRS Resource Set中配置的slotOffset偏移后的时隙为参考时隙开始。另外,在DCI格式中引入了新的字段’SRS offset indicator(SOI)'用于指示从RRC配置的availableSlotOffsetList中选取对应的可用slotOffset值。在R15/R16中,无数据调度且无CSI request的DCI格式不能用于仅触发SRS发送,在R17中,该限制移除,支持无数据调度且无CSI request的DCI格式仅触发SRS发送。

UE sounding procedure [TS38.214, 6.2.1]:

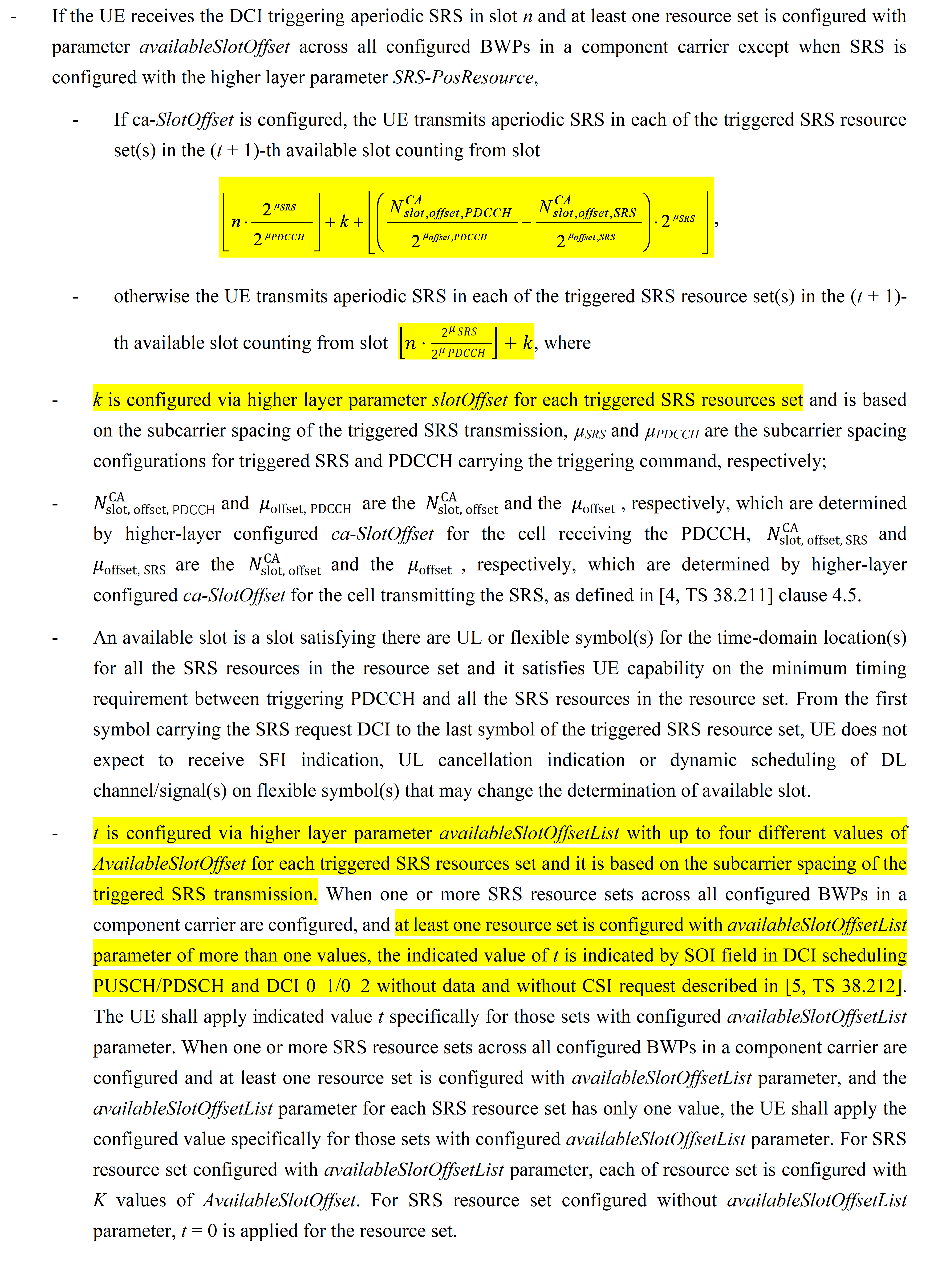

在这里插入图片描述  如果UE在时隙n接收到触发AP-SRS的DCI,在一个载波上所有配置的BWPs中至少有一个SRS resource set配置了高层参数availableSlotOffsetList,除了由高层参数SRS-PosResource配置的SRS(该SRS资源用于定位,这里不考虑):

  • 如果配置了ca-SlotOffset,UE在第(t+1)个可用时隙(available slot)中传输触发的SRS resource set(s)中的非周期SRS,该可用时隙从以下时隙开始计数:
    ⌊ n ⋅ 2 μ S R S 2 μ P D C C H ⌋ + k + ⌊ ( N s l o t . o f f s e t , P D C C H C A 2 μ o f f s e t , P D C C H − N s l o t . o f f s e t , S R S C A 2 μ o f f s e t , S R S ) ⋅ 2 μ S R S ⌋ \lfloor{n\cdot {2^{\mu_{SRS}}\over2^{\mu_{PDCCH}}}}\rfloor+k+\lfloor{( { N^{CA}_{slot.offset,PDCCH}\over 2^{\mu_{offset,PDCCH}} } - { N^{CA}_{slot.offset,SRS}\over 2^{\mu_{offset,SRS}} } )\cdot 2^{\mu_{SRS}}}\rfloor n2μPDCCH2μSRS+k+(2μoffset,PDCCHNslot.offset,PDCCHCA2μoffset,SRSNslot.offset,SRSCA)2μSRS
  • 否则,UE在第(t+1)个可用时隙(avalanche slot)中传输触发的SRS resource set(s)中的非周期SRS,该可用时隙从时隙 ⌊ n ⋅ 2 μ S R S 2 μ P D C C H ⌋ + k \lfloor{n\cdot {2^{\mu_{SRS}}\over2^{\mu_{PDCCH}}}}\rfloor+k n2μPDCCH2μSRS+k开始计数。
  • 其中:
    • k k k是通过每个触发的SRS资源集中的高层参数slotoffset配置,且是基于SRS传输的子载波间隔SCS, μ S R S \mu_{SRS} μSRS μ P D C C H \mu_{PDCCH} μPDCCH分别是触发的SRS和承载触发命令的PDCCH的SCS配置。
    • N s l o t , o f f s e t , P D C C H C A N^{CA}_{slot,offset,PDCCH} Nslot,offset,PDCCHCA μ o f f s e t , P D C C H \mu_{offset,PDCCH} μoffset,PDCCH是由配置了高层参数ca-SlotOffset接收PDCCH的小区所对应的 N s l o t , o f f s e t C A N^{CA}_{slot,offset} Nslot,offsetCA μ o f f s e t \mu_{offset} μoffset N s l o t , o f f s e t , S R S C A N^{CA}_{slot,offset,SRS} Nslot,offset,SRSCA μ o f f s e t , S R S \mu_{offset,SRS} μoffset,SRS是由配置了高层参数ca-SlotOffset传输SRS的小区所对应的 N s l o t , o f f s e t C A N^{CA}_{slot,offset} Nslot,offsetCA μ o f f s e t \mu_{offset} μoffset。[TS38.211, 4.5]
    • 可用时隙是满足对于资源集中的所有SRS资源的时域位置存在UL或flexible符号的一个时隙,且该时隙也满足触发命令的PDCCH和资源集中所有的SRS资源之间最小时序要求的UE能力。从承载SRS request的DCI的第一个符号到触发的SRS资源集的最后一个符号,UE不期望接收到SFI指示,上行取消指示,或在灵活符号上动态调度下行信道(信号),这些可能会改变可用时隙的确定。
    • t t t是通过每个触发的SRS资源集中的高层参数availableSlotOffsetList配置,该list最多可以有4个AvailableSlotOffset值,且是基于SRS传输的子载波间隔SCS。当一个载波上所有配置的BWP上配置了一个或多个SRS资源集,且至少一个SRS资源集配置了有多个值的availableSlotOffsetList参数, t t t的指示值通过调度PUSCH/PDSCH的DCI,和无数据以及无CSI request的DCI格式0_1 /0_2中的SOI字段指示。UE将指示的 t t t值应用于配置了availableSlotOffsetList参数的这些资源集。当一个载波上所有配置的BWP上配置了一个或多个SRS资源集,且至少一个SRS资源集配置了availableSlotOffsetList参数,对于每一个资源集该参数只配置了一个值,则UE将配置的该值应用于配置了availableSlotOffsetList参数的对应资源集。对于配置了availableSlotOffsetList参数的SRS资源集,每个资源集可以配置K个availableSlotOffset值。对于未配置availableSlotOffsetList参数的SRS资源集, t = 0 t=0 t=0

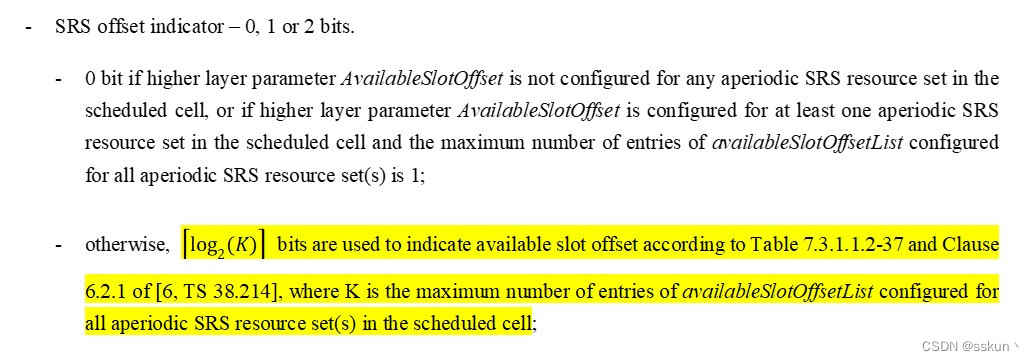

DCI中SRS offset indicator (SOI) 字段[TS38.212,7.3.1.1.2]:

在这里插入图片描述

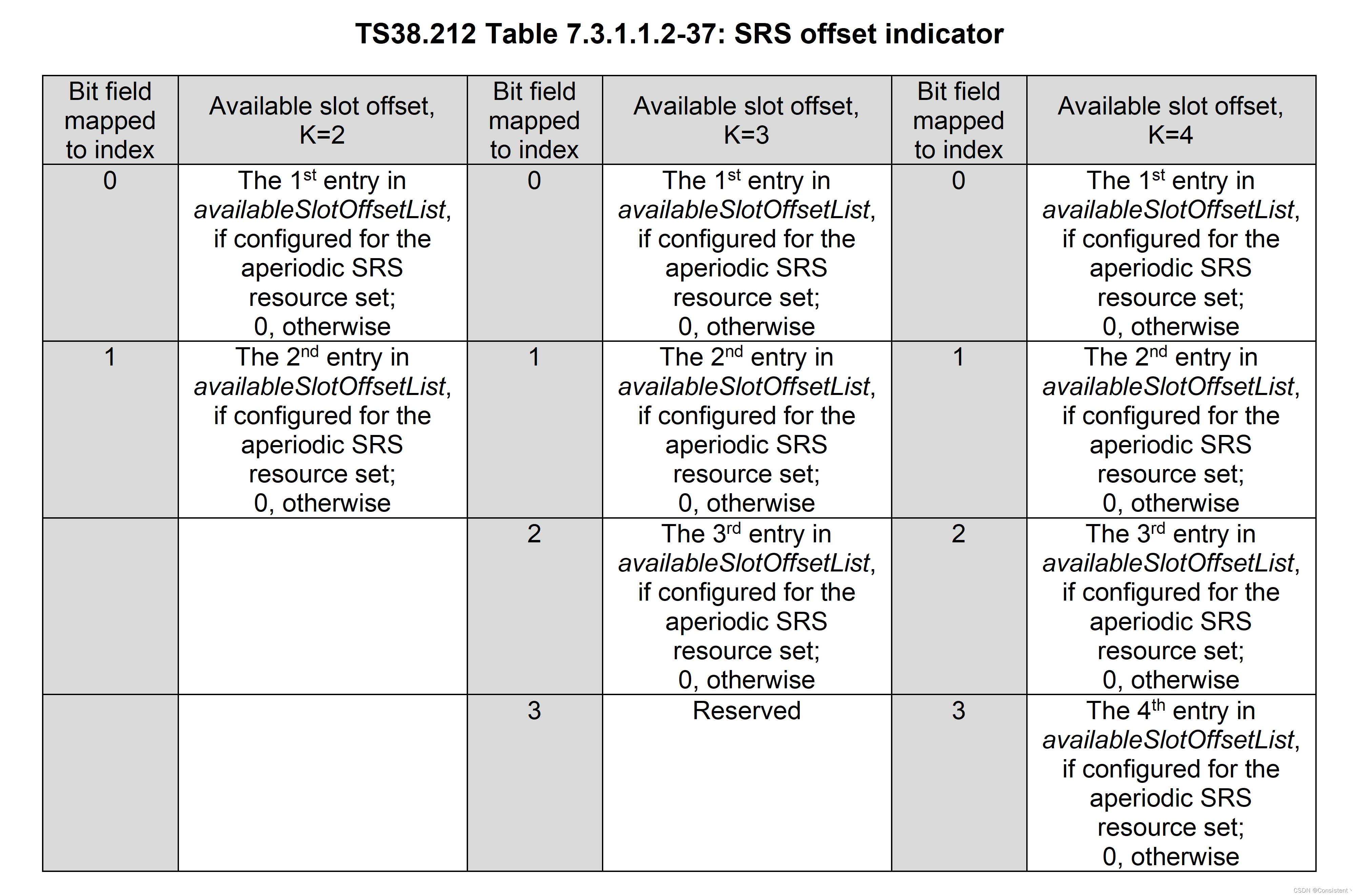

SRS offset indicator指示值映射表[TS38.212,7.3.1.1.2]:

在这里插入图片描述
② SRS resource set未配置availableSlotOffsetList

在这里插入图片描述
  如果UE在时隙n接收到触发AP-SRS的DCI,在一个载波上所有配置的BWPs中的所有SRS resource set都未配置高层参数availableSlotOffsetList,除了由高层参数SRS-PosResource配置的SRS(该SRS资源用于定位,这里不考虑):

  • 如果配置了ca-SlotOffset,UE传输触发的SRS resource set(s)中的非周期SRS在以下时隙:
    ⌊ n ⋅ 2 μ S R S 2 μ P D C C H ⌋ + k + ⌊ ( N s l o t . o f f s e t , P D C C H C A 2 μ o f f s e t , P D C C H − N s l o t . o f f s e t , S R S C A 2 μ o f f s e t , S R S ) ⋅ 2 μ S R S ⌋ \lfloor{n\cdot {2^{\mu_{SRS}}\over2^{\mu_{PDCCH}}}}\rfloor+k+\lfloor{( { N^{CA}_{slot.offset,PDCCH}\over 2^{\mu_{offset,PDCCH}} } - { N^{CA}_{slot.offset,SRS}\over 2^{\mu_{offset,SRS}} } )\cdot 2^{\mu_{SRS}}}\rfloor n2μPDCCH2μSRS+k+(2μoffset,PDCCHNslot.offset,PDCCHCA2μoffset,SRSNslot.offset,SRSCA)2μSRS
  • 否则,UE在时隙 K s = ⌊ n ⋅ 2 μ S R S 2 μ P D C C H ⌋ + k + K o f f s e t ⋅ 2 μ S R S 2 μ K o f f s e t K_s=\lfloor{n\cdot {2^{\mu_{SRS}}\over2^{\mu_{PDCCH}}}}\rfloor+k+K_{offset}\cdot {2^{\mu_{SRS}}\over2^{\mu_{Koffset}}} Ks=n2μPDCCH2μSRS+k+Koffset2μKoffset2μSRS中传输触发的SRS resource set(s)中的非周期SRS。
  • 其中:
    • K o f f s e t K_{offset} Koffset由高层参数所配置(如协议TS38.213中4.2节所描述)。
    • k k k由触发的SRS resource set中的高层参数SlotOffset所配置,且基于SRS传输的子载波间隔SCS, μ S R S \mu_{SRS} μSRS μ P D C C H \mu_{PDCCH} μPDCCH分别是触发的SRS和承载触发命令的PDCCH的SCS配置。
    • μ K o f f s e t \mu_{K_{offset}} μKoffset K o f f s e t K_{offset} Koffset对应的子载波间隔SCS且对于FR1值为0。
    • N s l o t , o f f s e t , P D C C H C A N^{CA}_{\rm slot,offset,PDCCH} Nslot,offset,PDCCHCA μ o f f s e t , P D C C H \mu_{\rm offset,PDCCH} μoffset,PDCCH是配置了高层参数ca-SlotOffset接收PDCCH的小区所对应的 N s l o t , o f f s e t C A N^{CA}_{\rm slot,offset} Nslot,offsetCA μ o f f s e t \mu_{\rm offset} μoffset N s l o t , o f f s e t , S R S C A N^{CA}_{\rm slot,offset,SRS} Nslot,offset,SRSCA μ o f f s e t , S R S \mu_{\rm offset,SRS} μoffset,SRS是配置了高层参数ca-SlotOffset传输SRS的小区所对应的 N s l o t , o f f s e t C A N^{CA}_{\rm slot,offset} Nslot,offsetCA μ o f f s e t \mu_{\rm offset} μoffset,如协议TS38.211中4.5节定义。

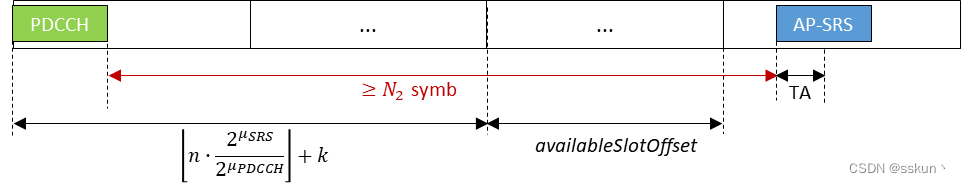

动态调度的AP-SRS传输时隙偏移,考虑到TA的影响,且至少要满足UE的SRS处理时间约束,调度时序如下图示意:

在这里插入图片描述

5. PDCCH -> CSI Report

5.1 CSI计算处理时间

UE CSI computation time [TS38.214, 5.4]

在这里插入图片描述

CSI计算时间约束示意图:

在这里插入图片描述

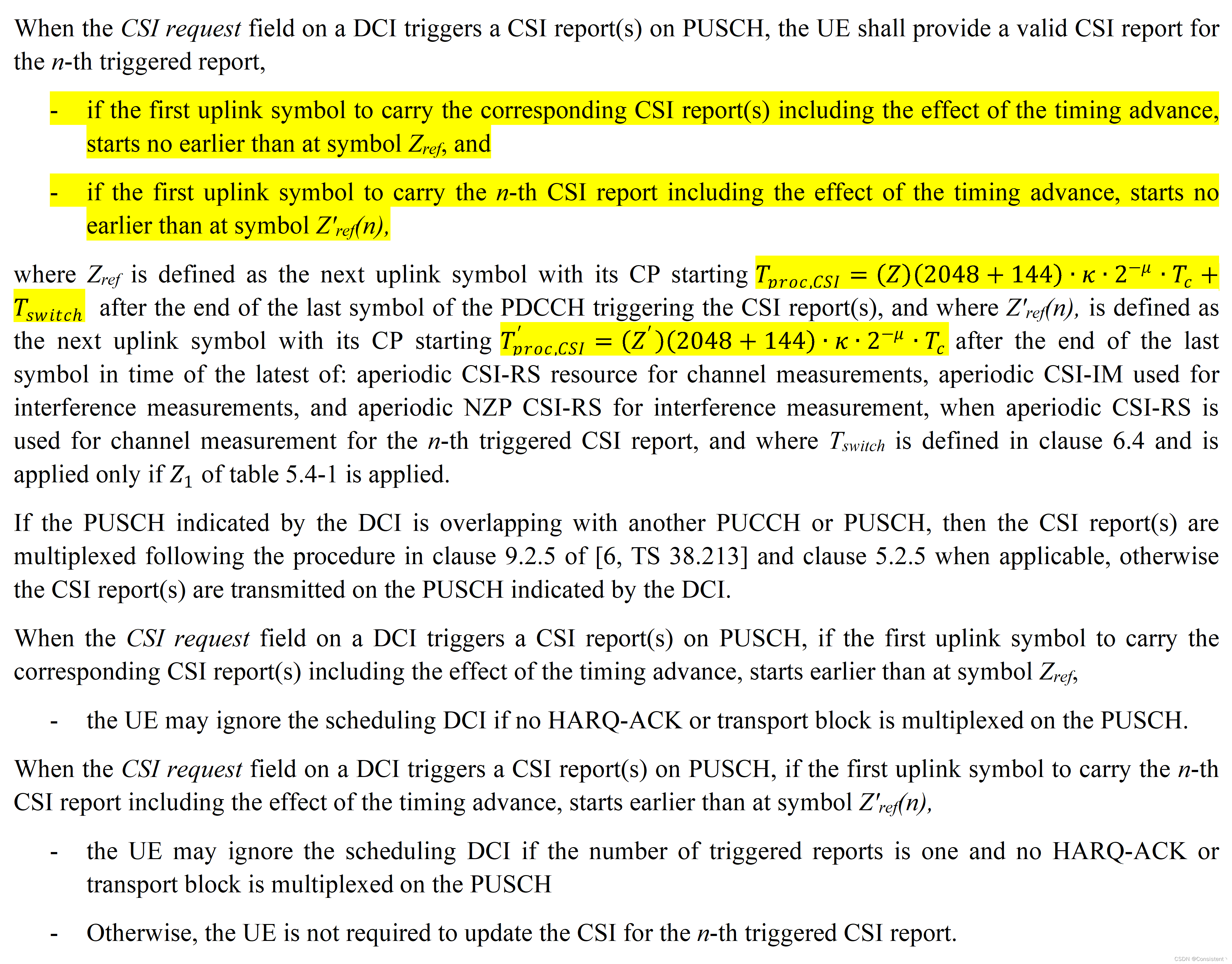

  当DCI格式中的’CSI request’字段触发了PUSCH上的CSI Report(s)信息的上报,对于第 n n n个触发的report,UE将提供有效的CSI report信息:

  • 如果承载对应CSI report(s)的上行信道的起始符号时间(包含TA的影响),不早于符号 Z r e f Z_{ref} Zref,且
  • 如果承载第 n n n个CSI report的上行信道的起始符号时间(包含TA的影响),不早于符号 Z r e f ′ ( n ) Z_{ref}^{'}(n) Zref(n).

其中:

  • Z r e f Z_{ref} Zref定义为触发CSI report(s)的PDCCH的最后一个符号结束时间之后 T r p o c , C S I = ( Z ) ( 2048 + 144 ) ⋅ κ ⋅ 2 − μ ⋅ T c + T s w i t c h T_{rpoc,CSI}=(Z)(2048+144)\cdot \kappa \cdot 2^{-\mu}\cdot T_c + T_{switch} Trpoc,CSI=(Z)(2048+144)κ2μTc+Tswitch时间间隔的第一个上行符号(包含CP);
  • Z r e f ′ ( n ) Z_{ref}^{'}(n) Zref(n)定义为对于第 n n n个触发的CSI report,以下类型测量信号的最后一个符号结束时间之后 T r p o c , C S I ′ = ( Z ′ ) ( 2048 + 144 ) ⋅ κ ⋅ 2 − μ ⋅ T c T_{rpoc,CSI}^{'}=(Z^{'})(2048+144)\cdot \kappa \cdot 2^{-\mu}\cdot T_c Trpoc,CSI=(Z)(2048+144)κ2μTc时间间隔的第一个上行符号(包含CP);
    • 用于信道测量的非周期CSI-RS信号
    • 用于干扰测量的非周期CSI-IM信号
    • 用于干扰测量的非周期NZP CSI-RS信号
  • 其中 T s w i t c h T_{switch} Tswitch时间如协议TS38.214的6.4节所定义,且仅应用于协议TS38.214中表5.4-1中的 Z 1 Z_1 Z1值被使用时(即对于CSI computation delay requirement 2,不考虑uplinkTxSwitching操作)。

在这里插入图片描述

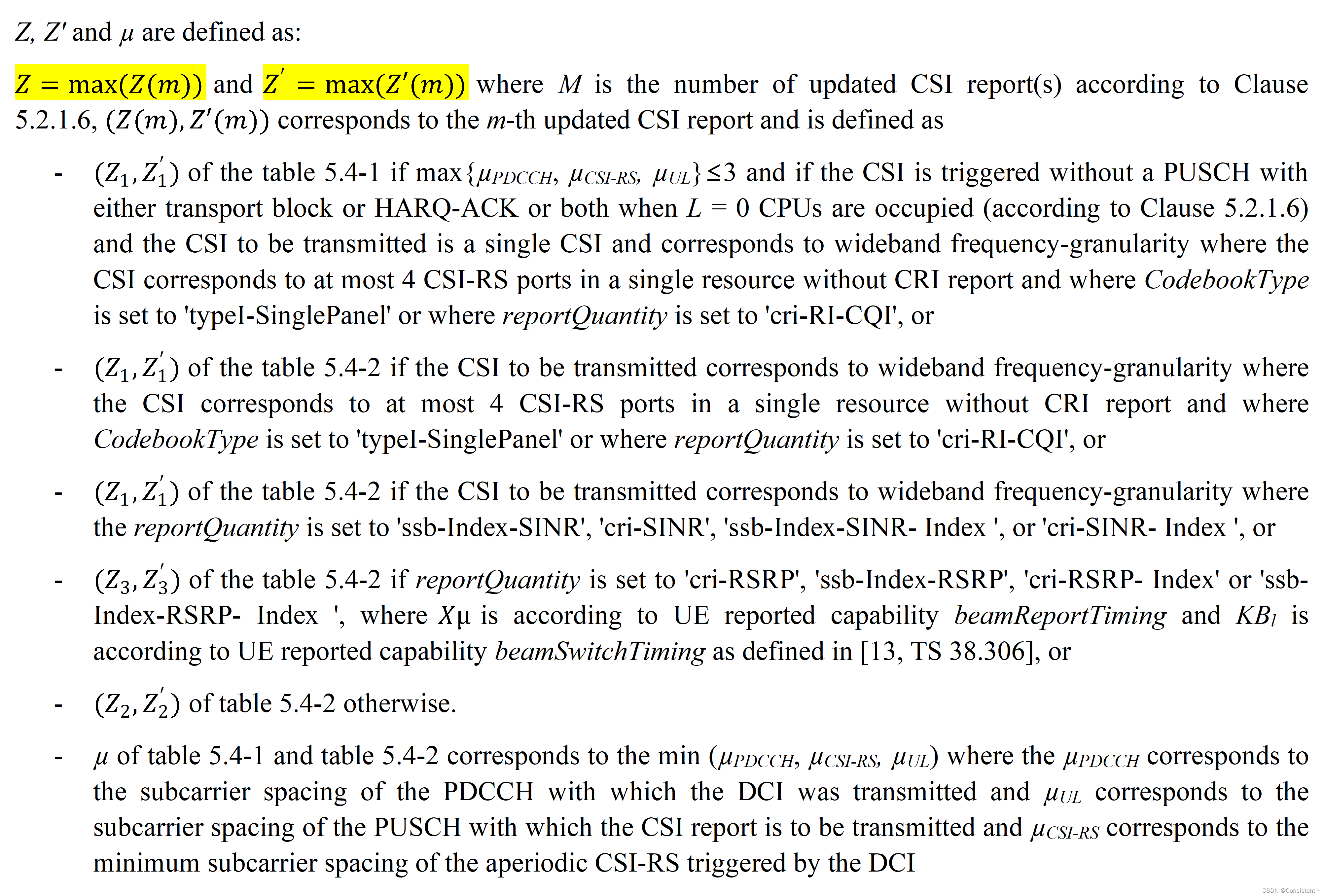

Z Z Z Z ′ Z^{'} Z μ \mu μ定义如下: Z = m a x ( Z ( m ) ) , Z ′ = m a x ( Z ′ ( m ) ) Z={\rm max}(Z(m)),Z^{'}={\rm max}(Z^{'}(m)) Z=max(Z(m))Z=max(Z(m))其中 M M M是更新的CSI report(s)个数, ( Z ( m ) , Z ′ ( m ) ) (Z(m),Z^{'}(m)) (Z(m),Z(m))对应于第 m m m个更新的CSI report,定义如下:

  • 表5.4-1中的 ( Z 1 , Z 1 ′ ) (Z_1,Z^{'}_1) (Z1,Z1):如果 m a x { μ P D C C H , μ C S I − R S , μ U L } ≤ 3 {\rm max}\{ \mu_{PDCCH},\mu_{CSI-RS},\mu_{UL}\}≤3 max{μPDCCH,μCSIRS,μUL}3,且触发的CSI对应的PUSCH信息无TB数据或者无HARQ-ACK信息发送;或者当 L = 0 L=0 L=0个CPUs被占用,且将要传输的CSI是单个CSI且对应于宽带频域粒度,其中CSI信息在单个资源中对应最多4个CSI-RS ports,没有CRI信息,且其中CodebookType设置为’typeⅠ-SinglePanel’或者其中reportQuantity设置为’cri-RI-CQI’;
  • 表5.4-2中的 ( Z 1 , Z 1 ′ ) (Z_1,Z^{'}_1) (Z1,Z1):如果将要传输的CSI对应于宽带频域粒度,其中CSI信息在单个资源中对应最多4个CSI-RS ports,没有CRI 报告,且其中CodebookType设置为’typeⅠ-SinglePanel’或者其中reportQuantity设置为’cri-RI-CQI’;
  • 表5.4-2中的 ( Z 1 , Z 1 ′ ) (Z_1,Z^{'}_1) (Z1,Z1):如果将要传输的CSI对应于宽带频域粒度,其中reportQuantity设置为’ssb-Index-SINR’,‘cri-SINR’,‘ssb-Index-SINR-Index’或’cri-SINR-Index’;
  • 表5.4-2中的 ( Z 3 , Z 3 ′ ) (Z_3,Z^{'}_3) (Z3,Z3):如果reportQuantity设置为’cri-RSRP’,‘ssb-Index-SINR’,‘cri-RSRP-Index’,或’ssb-Index-RSRP-Index’,其中 X μ X_{\mu} Xμ是基于UE上报的能力beamReportTiming K B l {KB}_l KBl是基于UE上报的能力beamSwitchTiming,如协议TS38.306中所定义;
  • 否则为表5.4-2中的 ( Z 2 , Z 2 ′ ) (Z_2,Z^{'}_2) (Z2,Z2)
  • 表5.4-1和表5.4-2中的 μ \mu μ对应于 m i n ( μ P D C C H , μ C S I − R S , μ U L ) {\rm min}(\mu_{PDCCH},\mu_{CSI-RS},\mu_{UL}) min(μPDCCH,μCSIRS,μUL),其中 μ P D C C H \mu_{PDCCH} μPDCCH是传输DCI的PDCCH的子载波间隔SCS, μ U L \mu_{UL} μUL是传输CSI report的PUSCH的子载波间隔SCS, μ C S I − R S \mu_{CSI-RS} μCSIRS是DCI触发的非周期CSI-RS的最小子载波间隔SCS。

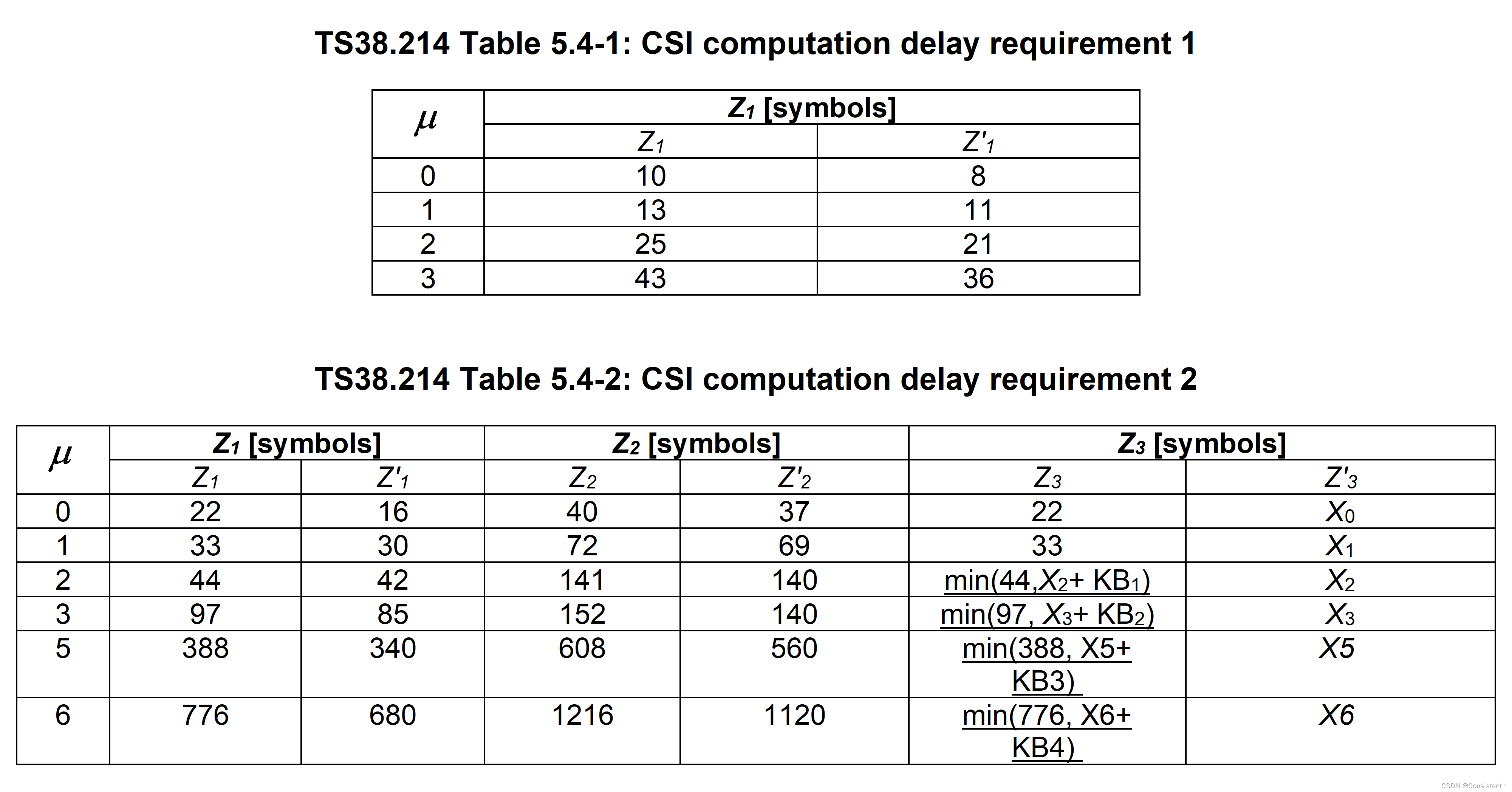

CSI计算时延要求[TS38.214]

在这里插入图片描述

  如果DCI指示的PUSCH和其他的PUCCH/PUSCH时域上重叠,则遵循协议TS38.213的9.2.5节和协议TS38.214的5.2.5节描述的流程进行CSI的复用;否则CSI report(s)信息在DCI指示的PUSCH上进行传输。

  当DCI格式中的’CSI request’字段触发了PUSCH上的CSI Report(s)信息的上报,如果承载对应CSI report(s)的上行信道的起始符号时间(包含TA的影响),早于符号 Z r e f Z_{ref} Zref

  • 如果没有HARQ-ACK信息或者没有TB数据复用在PUSCH上,则UE忽略该次调度的DCI.

  当DCI格式中的’CSI request’字段触发了PUSCH上的CSI Report(s)信息的上报,如果承载第 n n n个CSI report的上行信道的起始符号时间(包含TA的影响),早于符号 Z r e f ′ ( n ) Z_{ref}^{'}(n) Zref(n)

  • 如果触发的CSI report只有1个,且没有HARQ-ACK信息或者没有TB数据复用在PUSCH上,则UE忽略该次调度的DCI.
  • 否则,UE不需要更新第 n n n个CSI report对应的CSI信息.

5.2 动态调度的AP-CSI时序

  
  AP-CSI report通过DCI格式中的’CSI request’字段触发,'CSI request’的大小由高层参数’reportTriggerSize’配置,长度为0~6bits。UE在接收到触发AP-CSI的DCI格式后,需要基于’CSI request’字段指示确定相应的CSI-RS资源和接收时隙偏移,以及CSI report上报的资源和发送时隙偏移等信息。

CSI-AperiodicTriggerStateList [TS38.331]:

在这里插入图片描述

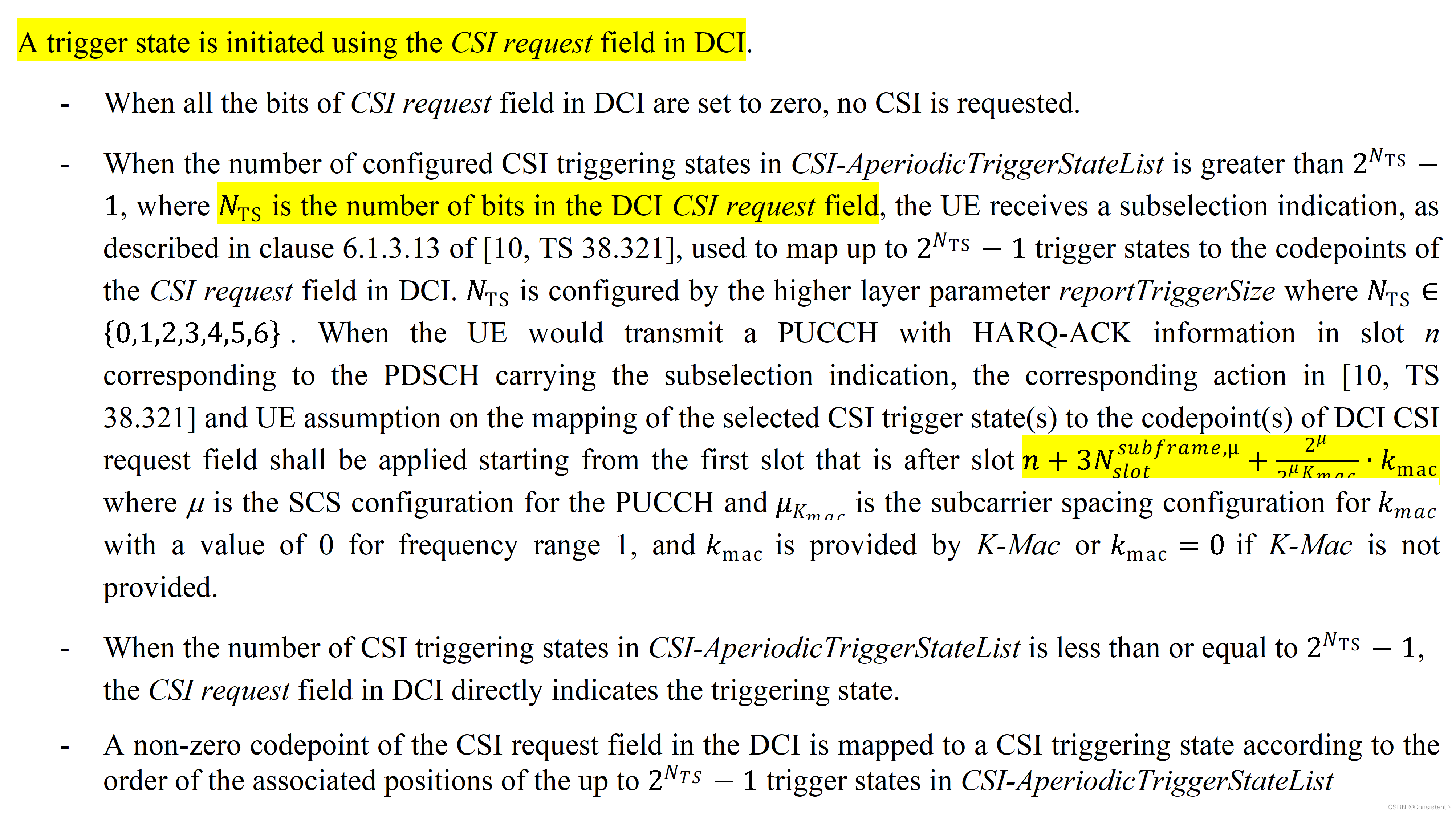

[TS38.214, 5.2.1.5.1]:

在这里插入图片描述

DCI格式中的’CSI request’字段指示了一个trigger state:

  • 当DCI中’CSI request’字段所有bit为0时,没有CSI被触发.
  • CSI-AperiodicTriggerStateList 中配置的CSI trggering states的个数超过 2 N T S − 1 2^{N_{TS}}-1 2NTS1时,其中 N T S N_{TS} NTS是DCI中’CSI request’字段的bit数,UE接收一个subselection(部分选取)指示[TS38.321, 6.1.3.13],用于将最多 2 N T S − 1 2^{N_{TS}}-1 2NTS1个trigger states映射到DCI中’CSI request’字段的bit值。 N T S N_{TS} NTS由高层参数’reportTriggerSize’所配置, N T S ∈ { 0 , 1 , 2 , 3 , 4 , 5 , 6 } N_{TS}∈\{0,1,2,3,4,5,6\} NTS{0,1,2,3,4,5,6}。当UE在时隙 n n n传输携带subselection指示的PDSCH的HARQ-ACK反馈信息的PUCCH,协议TS38.321相应的操作和关于选取的CSI trigger states映射到CSI request字段值的UE设定将在时隙 n + 3 N s l o t s u b f r a m e , μ + 2 μ 2 μ K m a c ⋅ k m a c n+3N^{subframe,\mu}_{slot}+{2^{\mu}\over 2^{\mu}K_{mac}}\cdot k_{mac} n+3Nslotsubframe,μ+2μKmac2μkmac之后的第1个时隙开始应用,其中 μ \mu μ是PUCCH的SCS配置, μ K m a c \mu_{K_{mac}} μKmac k m a c k_{mac} kmac对应的子载波间隔且对于FR1值为0, k m a c k_{mac} kmac由K-Mac所配置,或者 k m a c = 0 k_{mac}=0 kmac=0如果K-Mac未配置。
  • CSI-AperiodicTriggerStateList 中配置的CSI trggering states的个数小于等于 2 N T S − 1 2^{N_{TS}}-1 2NTS1时,DCI中的’CSI request’字段直接指示对应的trigger state信息。
  • DCI中的’CSI request’字段的非0编码值映射到CSI-AperiodicTriggerStateList 中的一个CSI trigger state,根据该list中最多 2 N T S − 1 2^{N_{TS}}-1 2NTS1个trigger states的相关联的位置顺序,比特编码值’1’映射到第一个位置的trigger state。

① PDCCH -> AP CSI-RS:

【TS38.214, 5.2.1.5.1】:

在这里插入图片描述
  当非周期CSI-RS和非周期CSI上报一起使用时,每个resource set的CSI-RS偏移是由高层参数aperiodicTriggeringOffsetaperiodicTriggeringOffset-r16aperiodicTriggeringOffset-r17所配置。CSI-RS的触发偏移量对于 μ ≤ 3 \mu≤3 μ3的值为{0,1,2,3,4,5,6,…,15,16, 24},或对于 μ = 5 \mu=5 μ=5 μ = 6 \mu=6 μ=6的值为{0,4,8,12,…,60,64.96},其中 μ C S I R S \mu_{\rm CSIRS} μCSIRS是的CSI-RS的子载波间隔SCS配置。如果UE对于任何DL BWP没有被配置minimumSchedulingOffsetK0 ,对于任何UL BWP没有被配置minimumSchedulingOffsetK2,且如果所有相关联的trigger states在对应的TCI states中没有设置为’typeD’的’qcl-Type’,则CSI-RS的触发偏移固定为0。CSI-IM的非周期触发偏移跟随用于信道测量相关联的NZP CSI-RS。非周期CSI-RS在时隙 K s K_s Ks传输:

  • 如果至少有一个triggered和triggering的小区,UE被配置了ca-SlotOffset,则 K s K_s Ks
    K s = n + X + ⌊ ( N s l o t , o f f s e t , P D C C H C A 2 μ o f f s e t , P D C C H − N s l o t , o f f s e t , C S I R S C A 2 μ o f f s e t , C S I R S ) ⋅ 2 μ C S I R S ⌋ K_s=n+X+\lfloor{({N^{CA}_{slot,offset,PDCCH} \over 2^{\mu_{offset,PDCCH}}} - {N^{CA}_{slot,offset,CSIRS} \over 2^{\mu_{offset,CSIRS}}}) \cdot 2^{\mu_{CSIRS}}}\rfloor Ks=n+X+(2μoffset,PDCCHNslot,offset,PDCCHCA2μoffset,CSIRSNslot,offset,CSIRSCA)2μCSIRS
  • 否则:
    K s = n + X K_s=n+X Ks=n+X
  • 其中
    • n n n是包含触发DCI的时隙, X X X是根据高层参数aperiodicTriggeringOffsetaperiodicTriggeringOffset-r16aperiodicTriggeringOffset-r17得到的CSI-RS触发偏移.
    • N s l o t , o f f s e t , P D C C H C A N^{CA}_{\rm slot,offset,PDCCH} Nslot,offset,PDCCHCA μ o f f s e t , P D C C H \mu_{\rm offset,PDCCH} μoffset,PDCCH是配置了高层参数ca-SlotOffset接收PDCCH的小区所对应的 N s l o t , o f f s e t C A N^{CA}_{\rm slot,offset} Nslot,offsetCA μ o f f s e t \mu_{\rm offset} μoffset N s l o t , o f f s e t , C S I R S C A N^{CA}_{\rm slot,offset,CSIRS} Nslot,offset,CSIRSCA μ o f f s e t , C S I R S \mu_{\rm offset,CSIRS} μoffset,CSIRS是配置了高层参数ca-SlotOffset传输CSI-RS的小区所对应的 N s l o t , o f f s e t C A N^{CA}_{\rm slot,offset} Nslot,offsetCA μ o f f s e t \mu_{\rm offset} μoffset,如协议TS38.211中4.5节定义。

② PDCCH -> AP CSI Report:

【TS38.214, 6.1.2.1 Resource allocation in time domain】:

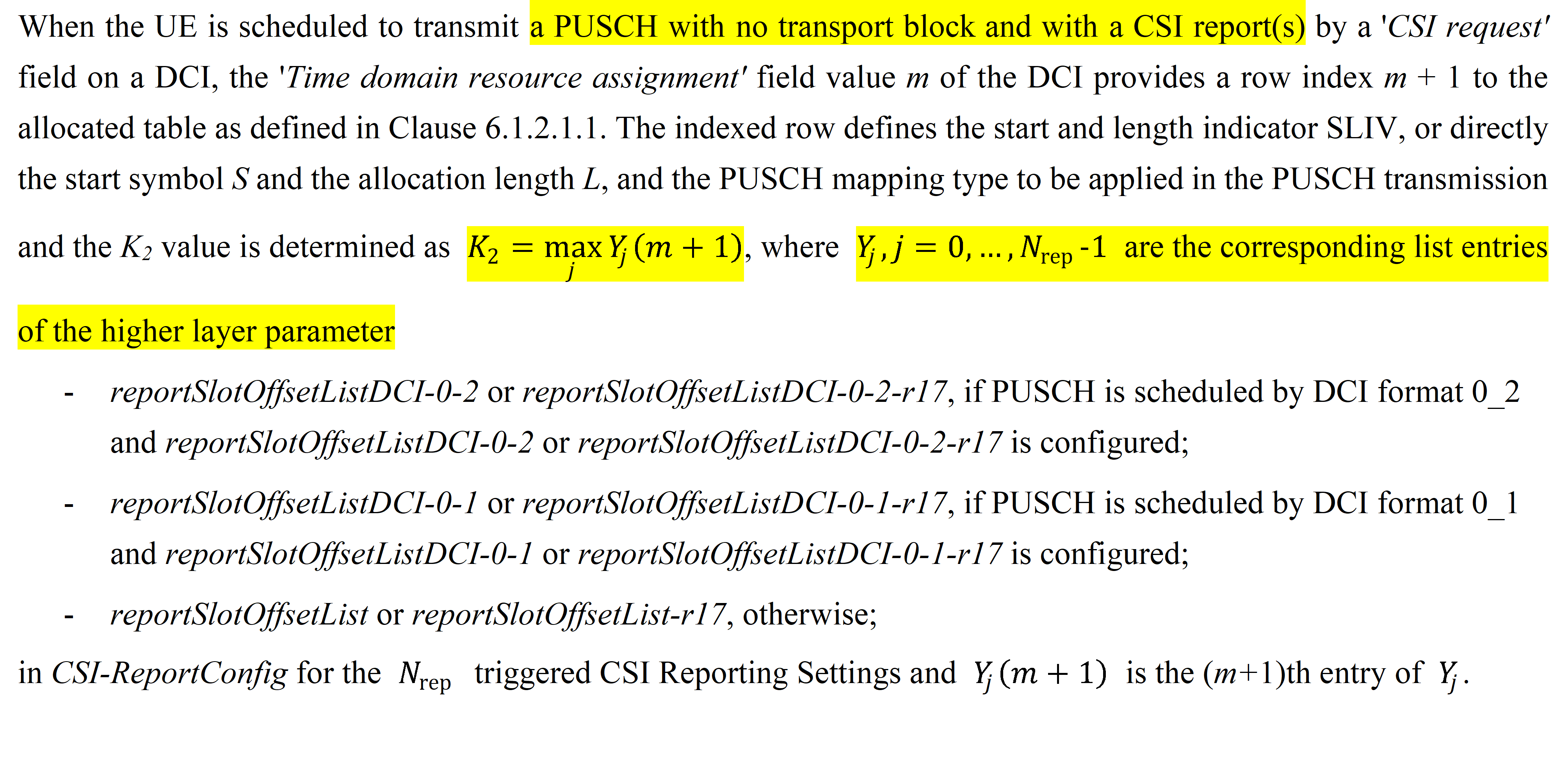

在这里插入图片描述   当UE被调度传输一个仅包含CSI report(s)无TB数据发送的PUSCH,CSI report(s)由DCI格式中的’CSI request’字段所指示,DCI格式中的’Time domain resource assignment’字段值m,提供了资源分配表中的行索引m+1。使用的资源分配表的确定如协议TS38.214中6.1.2.1.1节所定义。该索引对应的行定义了起始符号和长度指示SLIV值,或者直接给出起始符号S和符号长度L,PUSCH mapping type,此时 K 2 K_2 K2值定义如下:
K 2 = max ⁡ j Y j ( m + 1 ) K_2=\mathop{\max}\limits_{j}Y_j(m+1) K2=jmaxYj(m+1)其中 Y j , j = 0 , . . . , N r e p − 1 Y_j,j=0,...,N_{\rm rep}-1 Yj,j=0,...,Nrep1 N r e p N_{\rm rep} Nrep个被触发的CSI上报配置CSI-ReportConfig中以下高层参数对应列表的项, Y j ( m + 1 ) Y_j(m+1) Yj(m+1)对应 Y j Y_j Yj的第 ( m + 1 ) (m+1) (m+1)个的项:

  • reportSlotOffsetListDCI-0-2reportSlotOffsetListDCI-0-2-r17,如果PUSCH是由DCI格式0_2调度且配置了reportSlotOffsetListDCI-0-2reportSlotOffsetListDCI-0-2-r17
  • reportSlotOffsetListDCI-0-1reportSlotOffsetListDCI-0-1-r17,如果PUSCH是由DCI格式0_1调度且配置了reportSlotOffsetListDCI-0-1reportSlotOffsetListDCI-0-1-r17
  • 否则为reportSlotOffsetListreportSlotOffsetList-r17.

对于当UE被调度传输一个有TB数据发送且包含CSI report(s)的PUSCH时,PUSCH传输的时隙偏移 K 2 K_2 K2值由时域资源分配表中提供的 K 2 K_2 K2值所确定,详细描述参考前面动态调度的PUSCH时序章节。

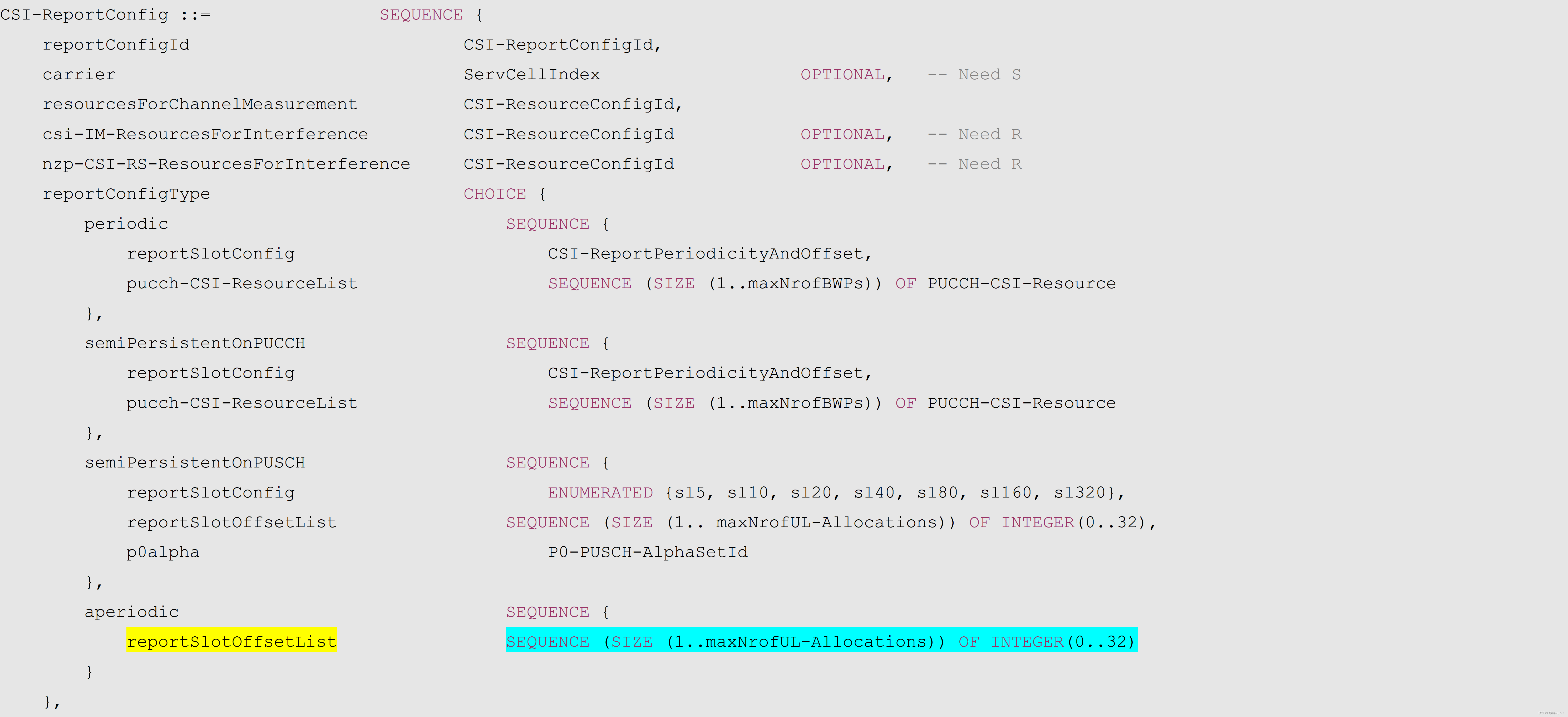

CSI-ReportConfig配置中的reportSlotOffsetList参数【TS38.331】:

在这里插入图片描述
动态调度的AP-CSI report和AP CSI-RS时序:

  动态调度的AP-CSI report和AP CSI-RS的触发时隙偏移,考虑到TA的影响,且至少要满足UE的CSI-RS测量和CSI上报的处理时间约束,调度时序如下图示意:

在这里插入图片描述

总结:以上对于NR协议中不同场景下对于UE能力处理时间约束,进行了整理,如有问题,欢迎指正,一起学习和交流讨论!
