Linux | I.MX6ULL 终结者底板原理图讲解(5)

01

USB 转串口电路

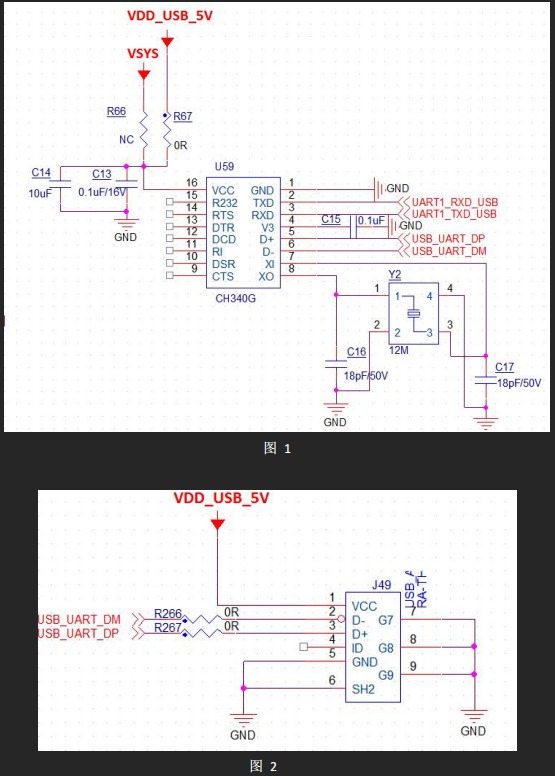

I.MX6ULL 终结者开发板板载了一个 USB 串口，原理图如图 1 和图 2 所示：

USB 转串口我们使用的是 CH340G 芯片，该芯片是由南京沁恒微电子研发生产的一款国产芯片。CH340G的工作电压支持 3.3V、5V，甚至是 3V，从上图可以看到我们给 CH340G 的电压是 5V，并且是 Mini USB 接口提供的 5V 电源，与开发板上的电源是独立的，只要我们接上 USB 线 CH340G 就会上电。USB 转串口最终通过一个 Mini USB 座子（J49）引出。
