QSFP-DD封装小知识，你了解吗？

随着数据中心和高级网络应用中数据流量的上升，光模块市场向更高的速度，更低的功耗和更小的外形或尺寸发展。QSFP-DD封装有什么特征和优势？它与QSFP28/QSFP56模块有什么区别的？本期文章，我们一起了解一下QSFP-DD封装相关知识。

QSFP-DD封装概述

QSFP-DD(Quad Small Form Factor Pluggable-Double Density)采用双密度四通道小型可热插拔的光模块封装，是一种新型模块连接器系统。该封装的电气接口拥有8通道，每通道速率高达25Gb/s（NRZ调制）或50Gb/s（PAM4调制），聚合提供高达200Gb/s或400Gb/s的解决方案，适用于高性能计算数据中心、云网络。

QSFP-DD封装优势

1、采用8通道电气接口，具备向后兼容性，可兼容QSFP+/QSFP28/QSFP56等QSFP封装，降低端口成本和设备部署成本。

2、采用2×1堆叠式集成笼和连接器。由于行业需求，除了单高笼式连接器系统外，大多数可插拔封装最终都会开发出一种双高堆叠笼式连接器系统。QSFP-DD MSA小组选择同时开发单高和双高笼式连接器系统。

3、采用SMT(Surface-Mount Technology)连接器和1xN保持架，笼式设计优化和模块外壳优化可实现每个模块至少12瓦的热容，更高的热容降低了模块对散热功能的要求，从而避免了不必要的成本。

QSFP-DD封装与QSFP28/QSFP56对比

与QSFP28/QSFP56模块相比, QSFP-DD模块支持的高速电接口数量增加了一倍。 QSFP-DD支持50Gb/s的PAM4电调制格式，与QSFP28模块相比，其端口速率提高了4倍。

QSFP-DD和QSFP28/QSFP56系统端口密度相同。但是，由于每个QSFP-DD端口可以容纳8个通道而不是4个通道，因此QSFP-DD将其支持的现有接口（如CAUI-4）的ASIC端口数量增加了一倍。

主板上QSFP-DD的机械接口比QSFP28/QSFP56稍微深一些，用来容纳额外的一排触点。QSFP-DD对比QSFP28/QSFP56仅仅是长度增加了少许就在保证端口密度不变的情况下将带宽提高，而且具备向后兼容性，在部署网络中，减少了大量的设备成本。

QSFP-DD封装相关产品

QSFP-DD封装可提供200Gb/s或400Gb/s的解决方案，其中200G QSFP-DD光模块主要有200G QSFP-DD SR8/PSM8/LR8这三种，其区别如下：

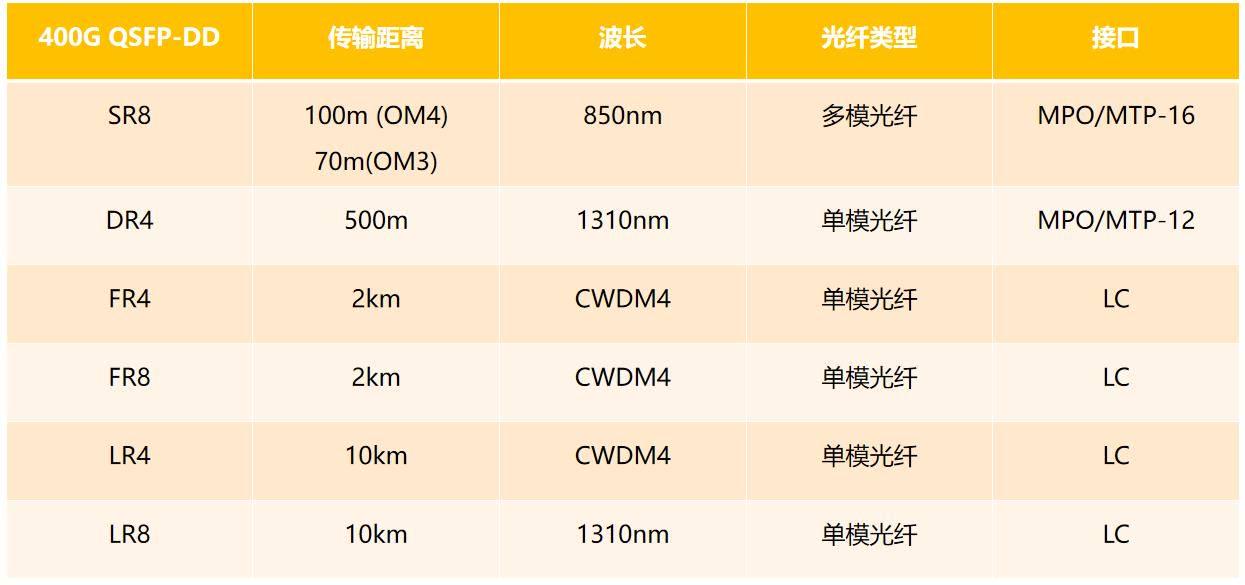

400G QSFP-DD光模块的种类有400G SR8/DR4/FR4/LR4/LR8等，其区别如下：

以上就是本期的全部内容，感谢您的支持。更多光模块资讯等你来发现，我们下一期再见！
