100G CFP2 光模块种类及解决方案

近两年来，由于光学行业以“100G网络部署”为中心进行发展，100G光模块在数据中心市场上得以快速发展。目前市场上推出的100G光模块类型主要有：CXP光模块、CFP光模块、CFP2光模块、CFP4光模块以及QSFP28光模块。

建设25G/100G数据中心需要大量100G光模块，在网络建设成本中占比较高，100G光模块标准都有哪些，我们又该如何选择呢？今天小易就100G CFP2光模块为大家展开简单梳理。

一、100G CFP2光模块产生背景

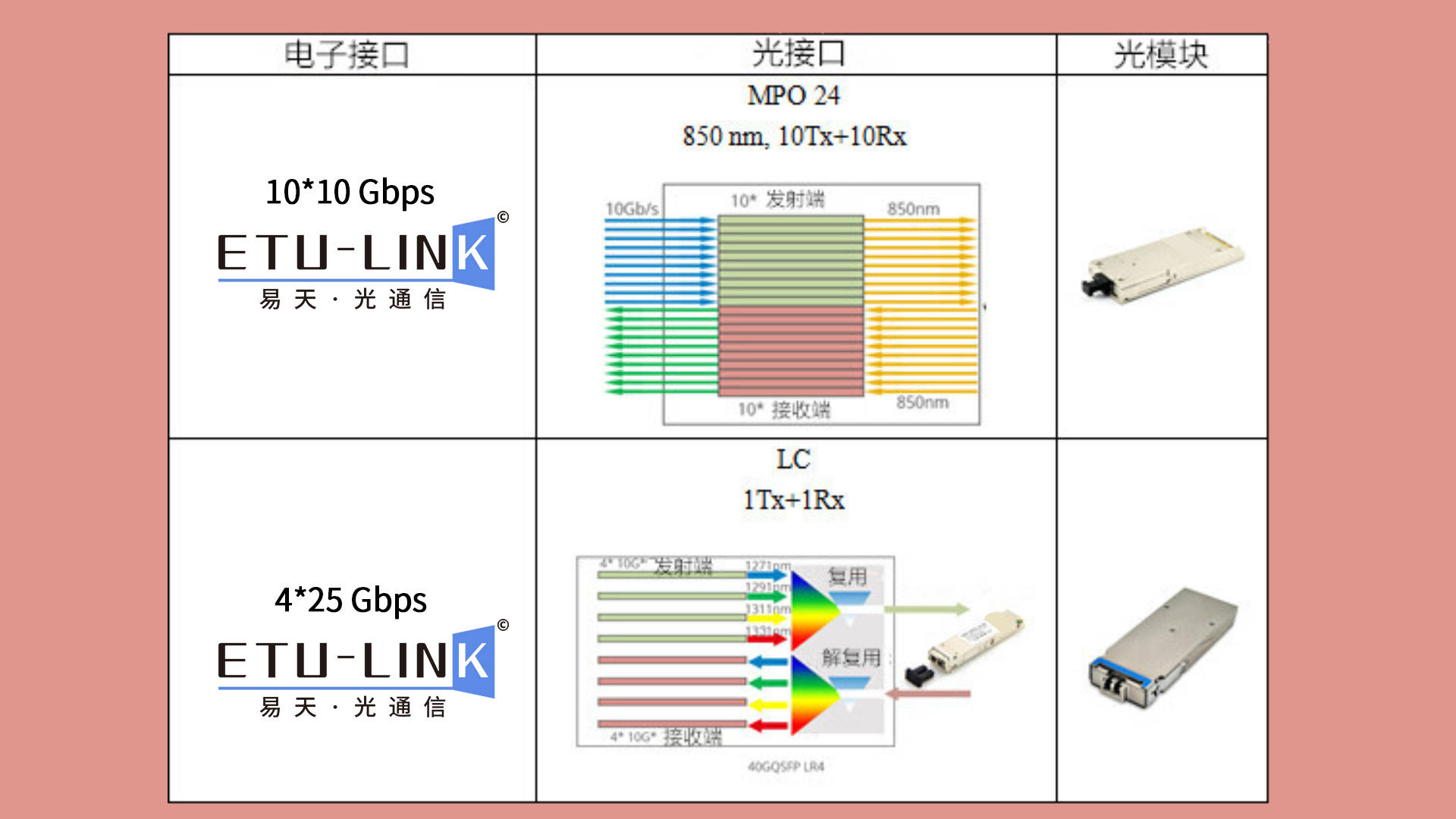

CFP最早被提出，短距传输应用100GBASE-SR10标准，长距传输应用100GBASE-LR4。因为电接口能力只有CAUI-10，所以需要内置Gearbox来实现10 x 10Gbps与4 x 25Gbps电信号的转换。

由于CFP尺寸实在太大了，随着光模块的集成度越来越高，后来的发展方向是把尺寸做小、功耗做低，CFP得以演进到CFP2、CFP4。CFP2模块的体积只有CFP模块的一半，可支持10个10G通道，4个25G通道，8个25G通道和8个50G通道。100G CFP2常用作100G以太网互连链路，传输效率比CFP光模块更高，更小的体积也使其适合更高密度的布线。随着电信号提升到CAUI-4，第二代CFP(CFP2/CFP4)长距传输方案中不需要内置Gearbox。

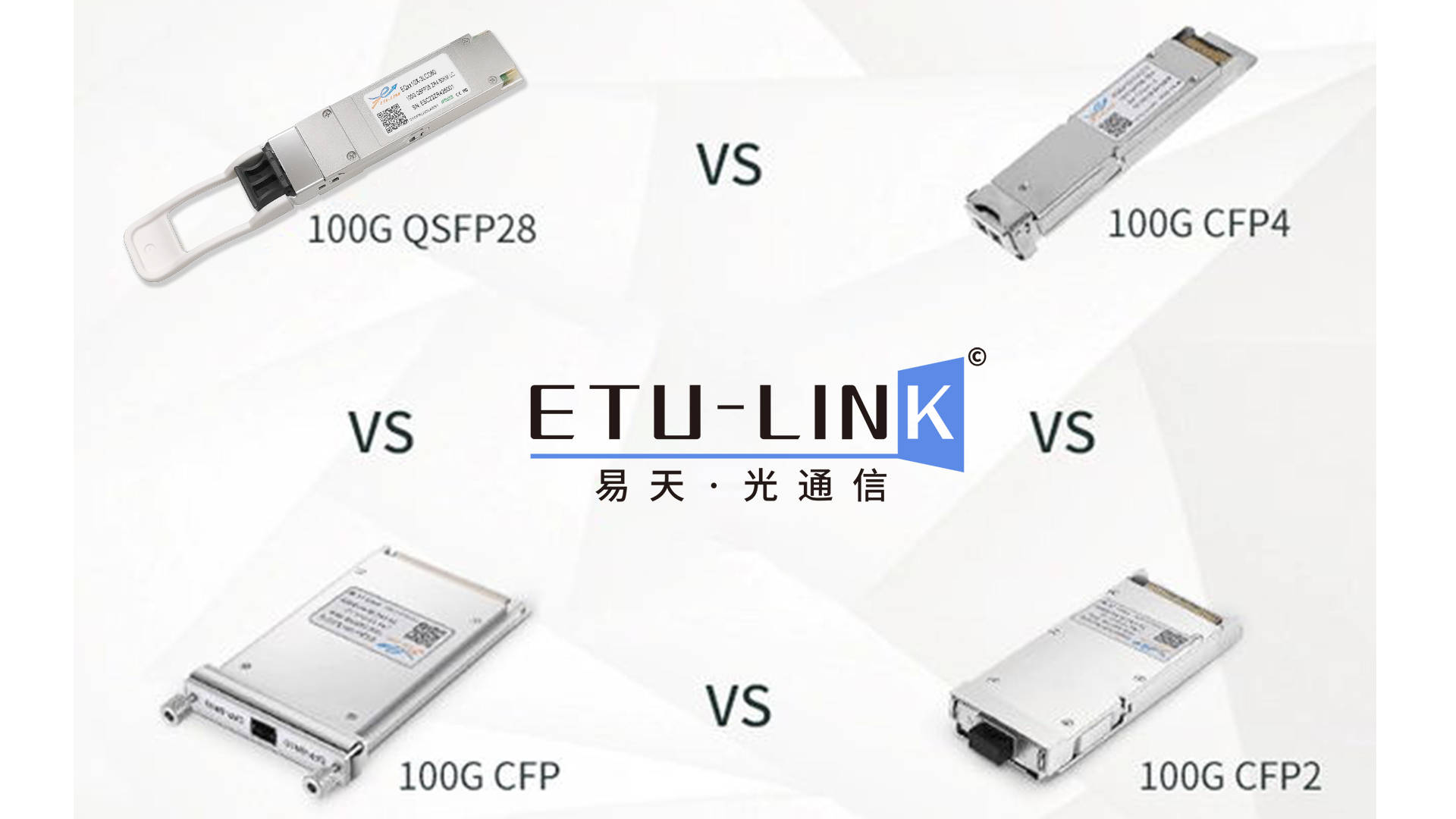

CFP/CFP2/CFP4/QSFP28光模块尺寸对比：

二、100G CFP2光模块种类

1、100G CFP2 SR10

100G CFP2 SR10采用可热插拔的CFP封装，是10通道全双工收发一体模块，通过24芯MPO多模光纤（OM3/OM4）传输距离最高可达300m（OM3）或400m（OM4）。其广泛应用于100G以太网（100GBASE-SR10）和城域光传送网（OTN OTU4）。

2、100G CFP2 LR4

100G CFP2 LR4光模块支持100GbE和OTU4数据在10km单模光纤上的传输,采用4个EML激光器和PIN接收器组成和波分复用技术将4路不同波长复用在一根光纤上传送，该光模块符合 CFP MSA和IEEE 802.3ba* 100GBASE-LR4。可通过MDIO进行数字监控功能。

3、100G CFP2 ER4

100G CFP2 ER4采用可热插拔的CFP2封装，搭载4通道制冷型LAN-WDM EML激光器和PIN ROSA（内置SOA放大器），通过单模光纤OS2传输距离最高可达40km。

三、100G CFP2光模块解决方案

CFP2通常为100G应用程序提供两种解决方案，如下图所示：

100G CFP2 ZR4 为100G CFP2 ER4的升级版，仍然采用传统的25G NRZ调制技术，可以为60km（不开启FEC时）或80km（开启FEC时）以内的100G数据中心互连（DCI）以及100G光传送网（OTN）提供高性价比的解决方案；100G CFP2采用相干调制技术，支持超长距离传输，是80km以上至2000km的100G光传输应用为数不多的选择。

光通信发展在进步，光模块也在不断的创新与技术优化，以上就是本期文章的全部内容，下期内容将分享更多学习光模块小知识！
