英伟达400G 100G-PAM4 OSFP和QSFP112光模块在交换机上的验证与优化

英伟达推出的400G 100G-PAM4 OSFP和QSFP112光模块为交换机连接提供了高速、可靠的解决方案。本文将详细介绍该光模块在交换机上的验证过程及其主要特点。

一、产品主要特点

1、双端口设计：

OSFP单模光模块：包含两个完整的多模或单模光引擎，每个出口连接到两个4通道MP0-12/APC光学连接器，形成双端口结构。

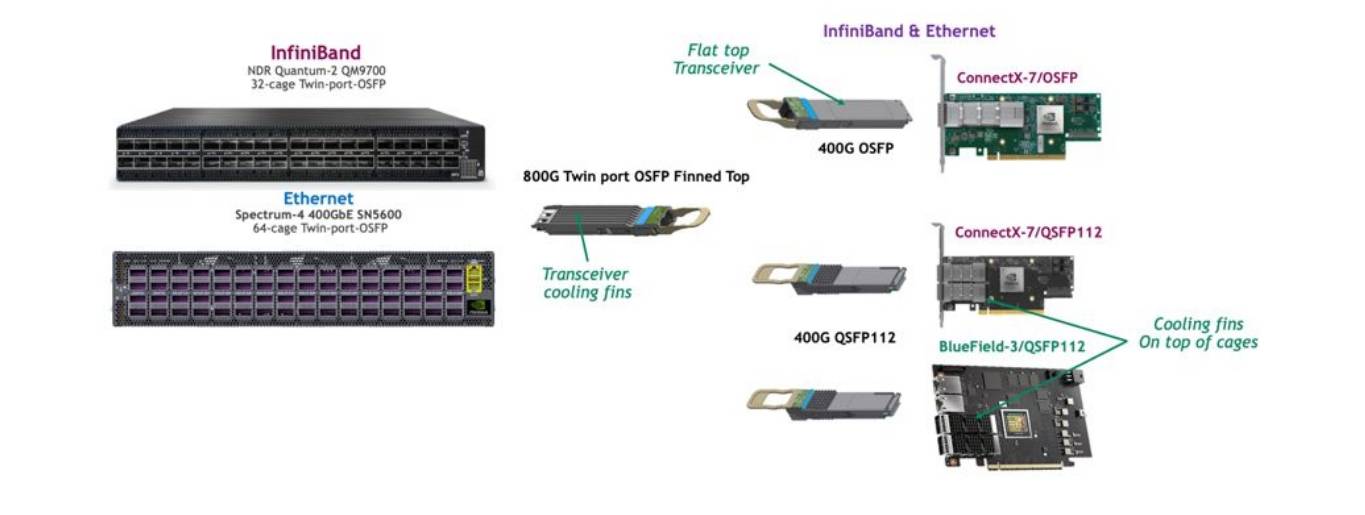

连接模式：双端口光模块可以直接互连，形成800Gb/s链路；也可通过两根直缆或1:2分路光纤电缆连接到两个或四个400G QSFP112或OSFP光模块，形成两个400G或四个200Gb/s链路。

2、灵活的连接组合：

OSFP和QSFP112的组合：双端口OSFP收发器可同时连接2或4个OSFP和/或QSFP112，因为它们的内部结构相同。

统一的光纤类型：双端口收发器的光纤类型（直通或分路器）必须一致，以保证交换机和收发器组合在2x400G或4x200G分路模式下正常运行。

3、传输距离和光学器件类型：

多模光模块最长可达 50 米，单模光模块最长可达 100 米、500 米和 2 千米，适用于交换机之间的长链路长度，选择的长度不仅与光学能力有关&
