利用Gephi的Toolkit与Sigma.js实现网络的web嵌入

一、Gephi

Gephi是一款开源免费跨平台基于JVM的复杂网络分析软件，其主要用于各种网络和复杂系统，是一种动态和分层图的交互可视化与探测开源工具。它是一款非常好用的网络关系绘制软件，应用范围十分广泛，凡是可以抽象成节点（node）和边（edge）的关系数据，大都可以用Gephi绘制。如社交网络、交通网络等。

本文主要介绍如何利用Gephi源码的jar包以及sigma.js插件实现Gephi的自动化并将生成的图结果嵌入到web中。

二、Toolkit

Toolkit是Gephi提供的标准jar包，可以在任何java项目中导入该jar包以达到脱离Gephi的UI界面，实现自动化。同时，支持将Gephi提供的nbm格式插件转换为jar包，导入其中使用。

Toolkit下载：https://gephi.org/toolkit/

ToolkitAPI文档：https://gephi.org/gephi-toolkit/0.9.2/apidocs/

Github:https://github.com/gephi/gephi/wiki/Toolkit

如果是maven项目，可以在pom.xml中导入toolkit依赖：

		<dependency>
			<groupId>org.gephi</groupId>
			<artifactId>gephi-toolkit</artifactId>
			<version>0.9.2</version>
		</dependency>

三、Sigma.js

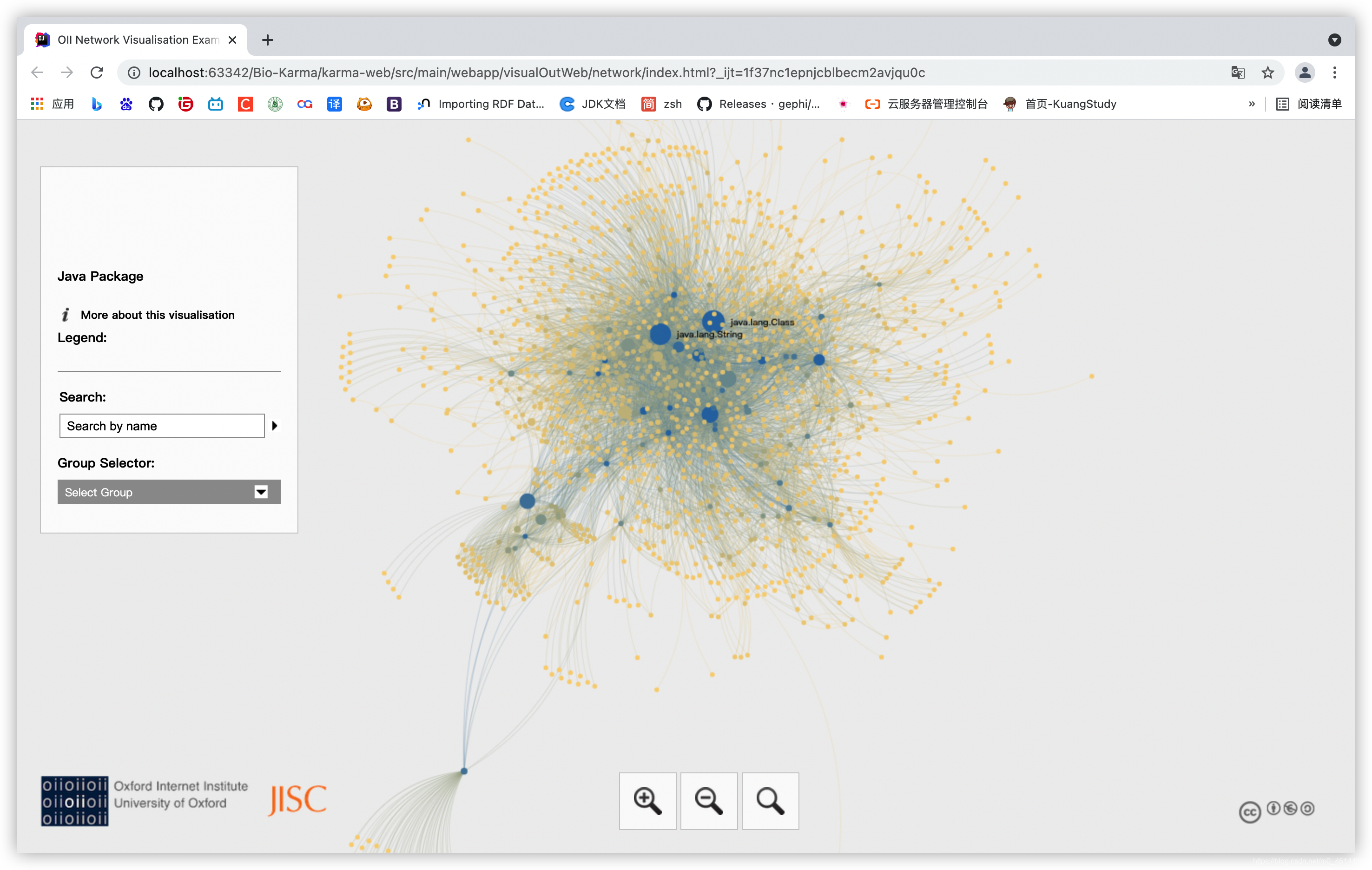

Sigma.js是Gephi的一款插件，可以将Gephi生成的图结果嵌入到Web中，同时实现简单的统计和分析。以下是一张通过Sigma.js将Java包生成的网络嵌入到web的图片：

首先在Gephi插件库中下载sigma.js插件：https://gephi.org/plugins/#/plugin/sigmaexporter

懒得下可以在网盘提取，链接: https://pan.baidu.com/s/1UTBMK_6bGDpX_urP39G5hg 密码: 6cw2

下载好之后是一个nbm格式的文件，可以在Gephi中导入该插件并使用，但那并不是我们需要的，我们需要将nbm转换为jar包，并在Toolkit中使用。

使用Gephi提供的UnpackNBM工具包可以将nbm文件转换为jar包：https://github.com/gephi/gephi/wiki/How-to-use-plug-ins-with-the-Toolkit

转化之后得到sigma.js的jar包：uk-ax-ox-oii-sigmaexporter.jar，将该jar包导入到java项目即可使用了！

四、应用

以下为使用Toolkit和Sigma.js实现的网络生成与Web嵌入例子，执行后将会得到一个network的文件夹，其中index.html就是我们要的结果。

//相应的包，如果报错的话，检查sigma的jar包是否成功导入
import org.gephi.appearance.api.AppearanceController;
import org.gephi.appearance.api.AppearanceModel;
import org.gephi.appearance.api.Function;
import org.gephi.appearance.plugin.RankingElementColorTransformer;
import org.gephi.appearance.plugin.RankingLabelSizeTransformer;
import org.gephi.appearance.plugin.RankingNodeSizeTransformer;
import org.gephi.filters.api.FilterController;
import org.gephi.filters.api.Query;
import org.gephi.filters.api.Range;
import org.gephi.filters.plugin.graph.DegreeRangeBuilder;
import org.gephi.graph.api.*;
import org.gephi.io.exporter.api.ExportController;
import org.gephi.io.importer.api.Container;
import org.gephi.io.importer.api.EdgeDirectionDefault;
import org.gephi.io.importer.api.EdgeMergeStrategy;
import org.gephi.io.importer.api.ImportController;
import org.gephi.io.processor.plugin.AppendProcessor;
import org.gephi.io.processor.plugin.DefaultProcessor;
import org.gephi.layout.plugin.force.StepDisplacement;
import org.gephi.layout.plugin.force.yifanHu.YifanHuLayout;
import org.gephi.preview.api.PreviewController;
import org.gephi.preview.api.PreviewModel;
import org.gephi.preview.api.PreviewProperty;
import org.gephi.preview.types.EdgeColor;
import org.gephi.project.api.ProjectController;
import org.gephi.project.api.Workspace;
import org.gephi.statistics.plugin.GraphDistance;
import org.junit.jupiter.api.Test;
import org.openide.util.Lookup;
import uk.ac.ox.oii.sigmaexporter.SigmaExporter;
import uk.ac.ox.oii.sigmaexporter.model.ConfigFile;

public static void main(String[] args){
        //初始化工作台
        ProjectController pc = Lookup.getDefault().lookup(ProjectController.class);
        pc.newProject();
        Workspace workspace = pc.getCurrentWorkspace();

        //获取到各个模块以及控制器
        //整个图的边和节点信息模块
        GraphModel graphModel = Lookup.getDefault().lookup(GraphController.class).getGraphModel();
        //预览模块
        PreviewModel model = Lookup.getDefault().lookup(PreviewController.class).getModel();
        //导入模块
        ImportController importController = Lookup.getDefault().lookup(ImportController.class);
        //过滤模块
        FilterController filterController = Lookup.getDefault().lookup(FilterController.class);
        //外观展示模块
        AppearanceController appearanceController = Lookup.getDefault().lookup(AppearanceController.class);
        AppearanceModel appearanceModel = appearanceController.getModel();

        //导入图文件
        Container container;
        try {
            File file = new File("Java.gexf");
            container = importController.importFile(file);
            container.getLoader().setEdgeDefault(EdgeDirectionDefault.DIRECTED);   //Force DIRECTED
        } catch (Exception ex) {
            ex.printStackTrace();
            return;
        }
        importController.process(container, new DefaultProcessor(), workspace);

        //打印信息看图文件是否成功导入
        DirectedGraph graph = graphModel.getDirectedGraph();
        System.out.println("Nodes: " + graph.getNodeCount());
        System.out.println("Edges: " + graph.getEdgeCount());

        //过滤器
        DegreeRangeBuilder.DegreeRangeFilter degreeFilter = new DegreeRangeBuilder.DegreeRangeFilter();
        degreeFilter.init(graph);
        //过滤度小于10的节点
        degreeFilter.setRange(new Range(10, Integer.MAX_VALUE));
        Query query = filterController.createQuery(degreeFilter);
        GraphView view = filterController.filter(query);
        graphModel.setVisibleView(view);

        //查看过滤是否生效
        UndirectedGraph graphVisible = graphModel.getUndirectedGraphVisible();
        System.out.println("After filter:");
        System.out.println("Nodes: " + graphVisible.getNodeCount());
        System.out.println("Edges: " + graphVisible.getEdgeCount());

        //使用YifanHu布局
        YifanHuLayout layout = new YifanHuLayout(null, new StepDisplacement(1f));
        layout.setGraphModel(graphModel);
        layout.resetPropertiesValues();
        layout.setOptimalDistance(200f);
        layout.initAlgo();
        for (int i = 0; i < 100 && layout.canAlgo(); i++) {
            layout.goAlgo();
        }
        layout.endAlgo();
        GraphDistance distance = new GraphDistance();
        distance.setDirected(true);
        distance.execute(graphModel);

        //根据节点度值分配节点颜色
        Function degreeRanking = appearanceModel.getNodeFunction(graph, AppearanceModel.GraphFunction.NODE_DEGREE, RankingElementColorTransformer.class);
        RankingElementColorTransformer degreeTransformer = degreeRanking.getTransformer();
        //节点的度由少到多，颜色由color1渐变到color2
        degreeTransformer.setColors(new Color[]{new Color(249,210,125), new Color(43,115,174)});
        degreeTransformer.setColorPositions(new float[]{0f, 0.1f});
        appearanceController.transform(degreeRanking);

        //分配节点大小
        Column centralityColumn = graphModel.getNodeTable().getColumn(GraphDistance.BETWEENNESS);
        Function centralityRanking = appearanceModel.getNodeFunction(graph, centralityColumn, RankingNodeSizeTransformer.class);
        RankingNodeSizeTransformer centralityTransformer = centralityRanking.getTransformer();
        centralityTransformer.setMinSize(3);
        centralityTransformer.setMaxSize(10);
        appearanceController.transform(centralityRanking);

        //标签大小
        Function centralityRanking2 = appearanceModel.getNodeFunction(graph, centralityColumn, RankingLabelSizeTransformer.class);
        RankingLabelSizeTransformer labelSizeTransformer = centralityRanking2.getTransformer();
        labelSizeTransformer.setMinSize(1);
        labelSizeTransformer.setMaxSize(3);
        appearanceController.transform(centralityRanking2);

        //预览设置
        model.getProperties().putValue(PreviewProperty.SHOW_NODE_LABELS, Boolean.TRUE);
        model.getProperties().putValue(PreviewProperty.EDGE_COLOR, new EdgeColor(Color.GRAY));
        model.getProperties().putValue(PreviewProperty.EDGE_THICKNESS, 0.1f);
        model.getProperties().putValue(PreviewProperty.NODE_LABEL_FONT,       model.getProperties().getFontValue(PreviewProperty.NODE_LABEL_FONT).deriveFont(8));

        //导出pdf
        ExportController ec = Lookup.getDefault().lookup(ExportController.class);
        try {
            ec.exportFile(new File("demo.pdf"));
        } catch (IOException ex) {
            ex.printStackTrace();
        }

        //导出web
        SigmaExporter se = new SigmaExporter();
        se.setWorkspace(workspace);
        ConfigFile cf = new ConfigFile();
        cf.setDefaults();
        se.setConfigFile(cf,"visualOutWeb/",false);
        se.execute();
    }

}
