计算机网络实验-vlan间的通信

实验目标

（1）通过组网设计，掌握小型网络的组建、路由的设计；
（2）综合运用路由、vlan等相关技术。

实验环境要求

1.配置网卡的计算机；
2.华为eNSP模拟软件。

拓扑构建与分析

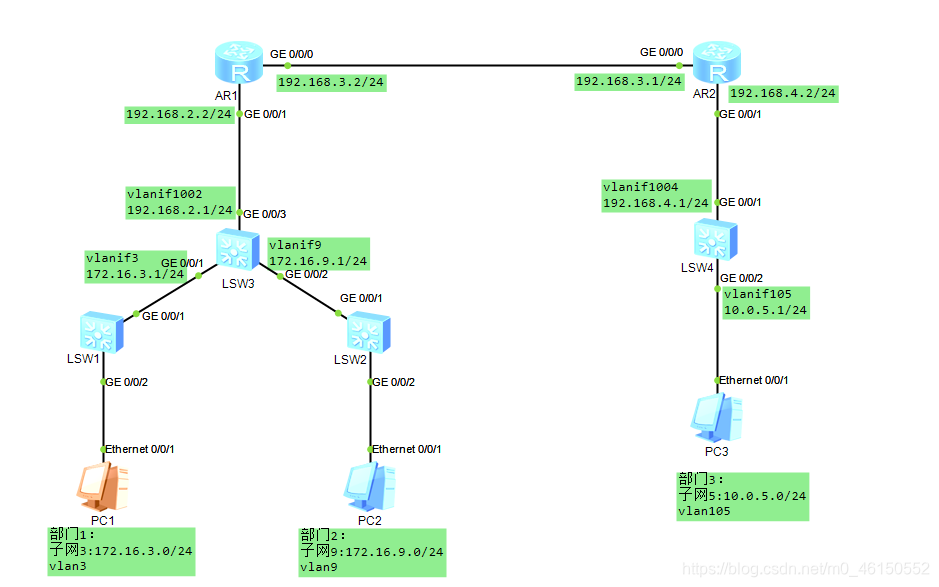

拓扑图：

分析：
  首先，不同部门不同vlan的PC1和PC2之间要通信，可以在交换机S3创建两个vlan接口，接口的地址对应PC1和PC2的默认网关；
  其次，PC1要和PC3通信，则需要配置沿途路由（添加静态路由信息）。
这里用到了“三层交换机”，不太了解的小伙伴可以自行百度

相关配置信息

提示：路由器和交换机需要开启才能进行配置

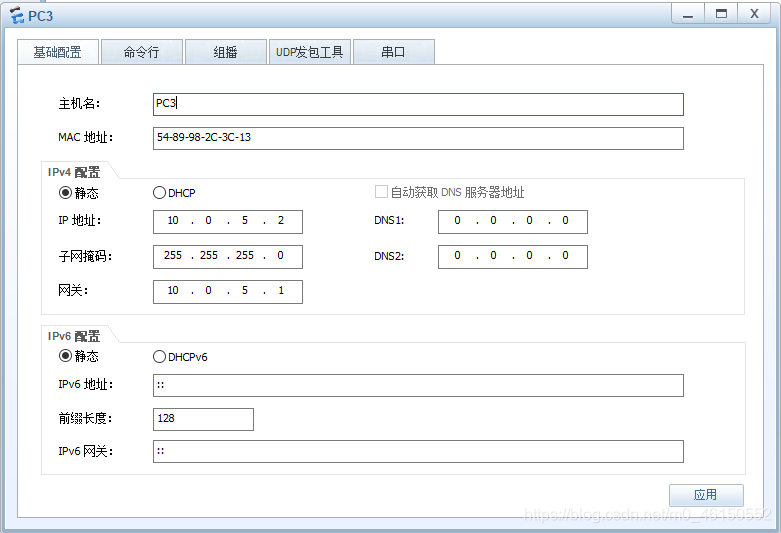

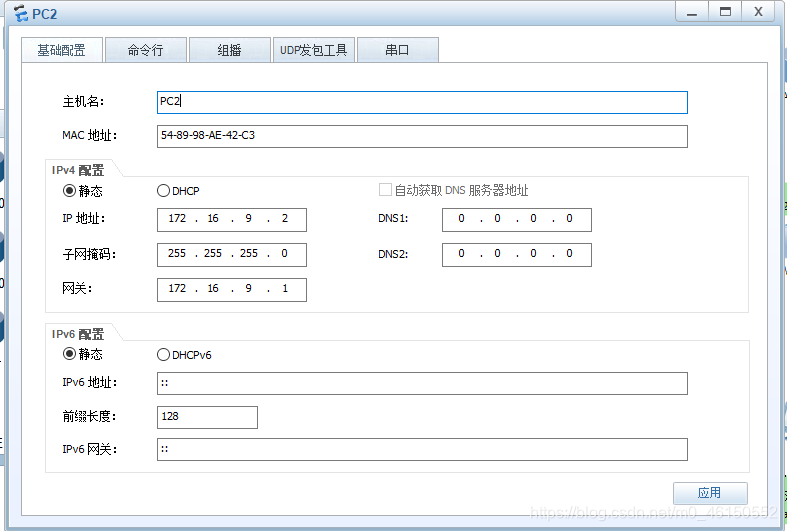

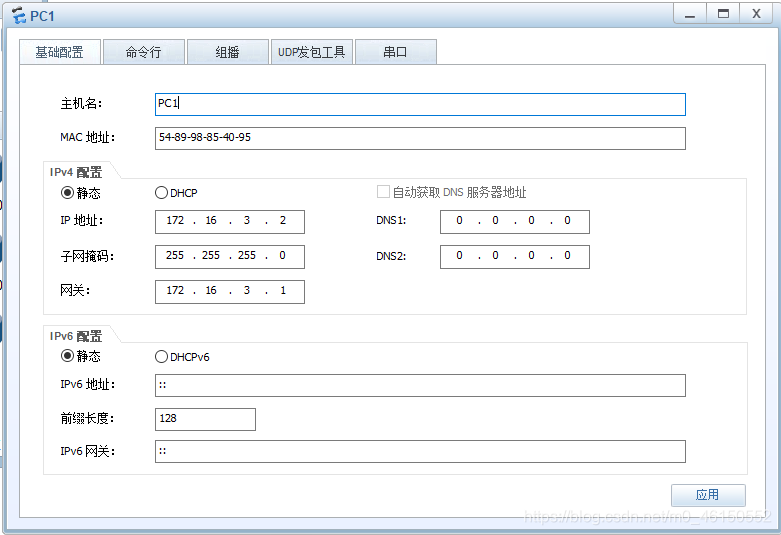

PC机

交换机LSW1

<Huawei>system-view //进入系统视图
[Huawei]vlan 3 //创建vlan3
[Huawei-vlan3]int g0/0/2 //进入物理接口0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type
