2021-10-26为什么单相短路和两相接地短路 的阻抗Zf的位置不同

不对称短路分析时，附加阻抗在复合序网中的位置和大小，以下做出总结给出原因。

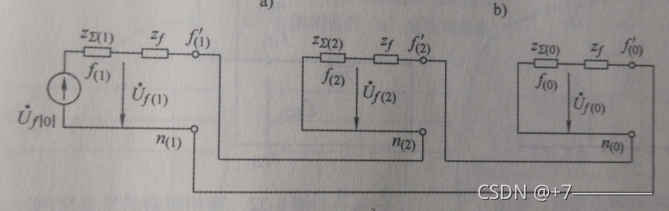

单相短路时，阻抗Zf,在复合序网中。

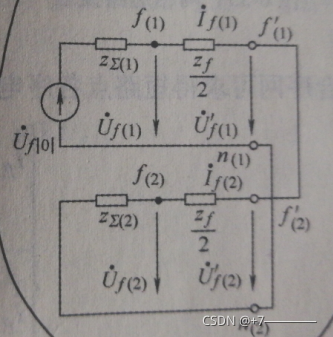

两相短路中

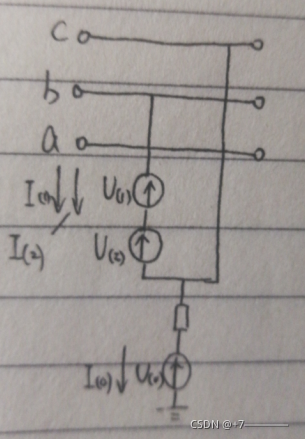

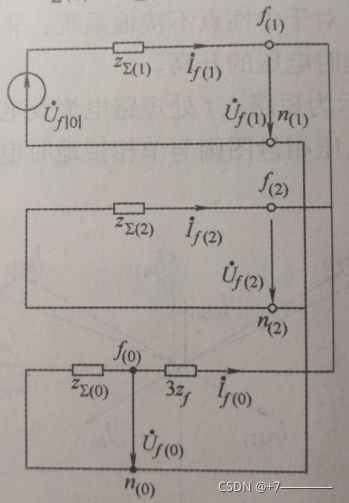

两相接地短路

 通过上面的三个复合序网可以看出不同短路时，阻抗Zf在序网中的位置不同。那是为什么呢？说到底就是区分该序的电流从不从阻抗Zf上面流过。

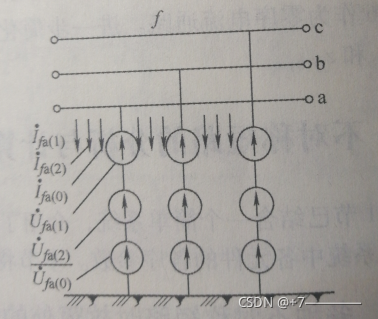

 通过上面的图可以看出，单相短路三序电流一定要流过阻抗Zf。两相接地短路的正序负序电流不留过阻抗Zf。 两相短路更不必说，它都没有零序，正序电流和负序电流在相间流通。（这一段是自己的推断，仅供参考）

这就导致在计算序电压和序电流的时候，需要考虑阻抗Zf的影响。
