eNSP—防火墙基本操作1

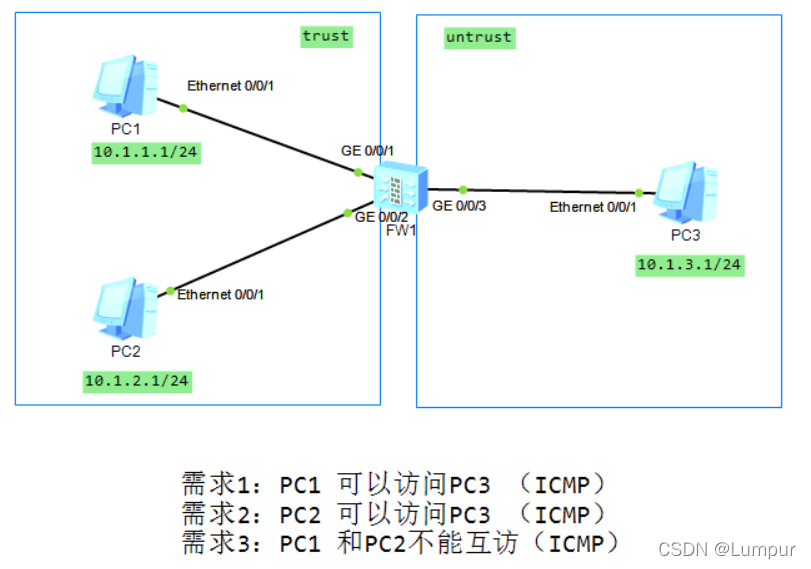

拓扑如下:
在这里插入图片描述

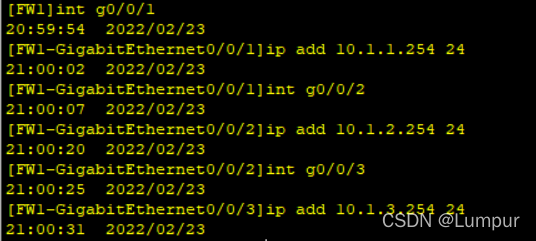

【1】防火墙的接口IP基本配置:
在这里插入图片描述

【2】划分可信区和不可信区:

[FW1]firewall zone trust
[FW1-zone-trust]add int g0/0/1    //把g0/0/1加入可信区
[FW1-zone-trust]add int g0/0/2   //把g0/0/2加入可信区
[FW1-zone-trust]quit
[FW1]firewall zone untrust
[FW1-zone-untrust]add int g0/0/3      //把g0/0/3加入不可信区

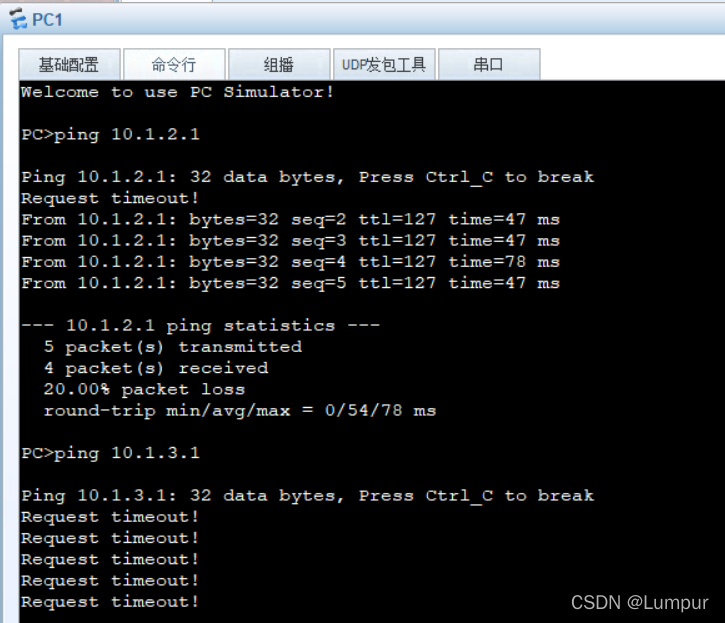

可见pc1与pc2可以互相ping通,而pc1和pc2无法与pc3 ping通
在这里插入图片描述
在这里插入图片描述

区域间方向判断:
高优先级-->低优先级用outbound,低优先级-->高优先级用inbound
untrust:5,trust:85,DMZ:50,local:100

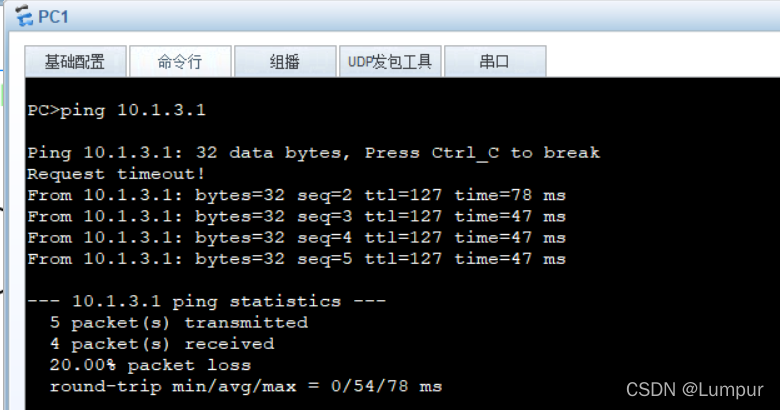

【3】区域间:实现pc1 ping通pc3

[FW1]policy interzone trust untrust outbound
[FW1-policy-interzone-trust-untrust-outbound]policy 1
[FW1-policy-interzone-trust-untrust-outbound-1]policy source 10.1.1.1 0
[FW1-policy-interzone-trust-untrust-outbound-1]policy destination 10.1.3.1 0
[FW1-policy-interzone-trust-untrust-outbound-1]policy service service-set icmp     //设置icmp服务
[FW1-policy-interzone-trust-untrust-outbound-1]action permit

在这里插入图片描述

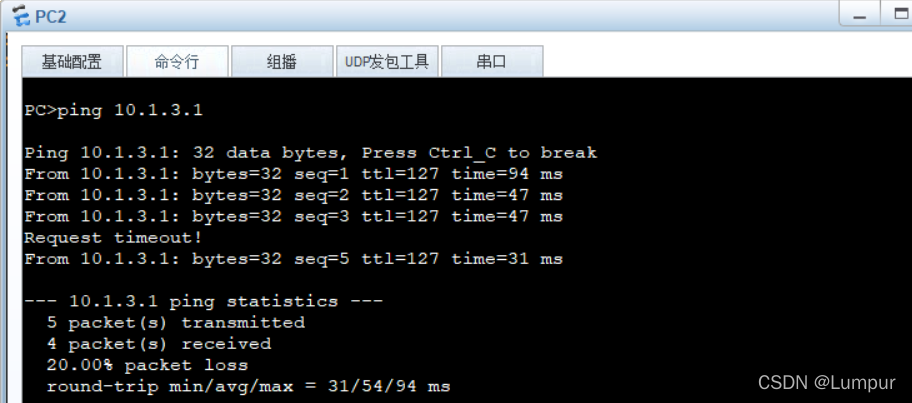

【4】区域间:pc2 ping通pc3

[FW1-policy-interzone-trust-untrust-outbound]policy 2
[FW1-policy-interzone-trust-untrust-outbound-2]policy source 10.1.2.1 0
[FW1-policy-interzone-trust-untrust-outbound-2]policy destination 10.1.3.1 0
[FW1-policy-interzone-trust-untrust-outbound-2]policy service service-set icmp	     //设置icmp服务
[FW1-policy-interzone-trust-untrust-outbound-2]action permit

在这里插入图片描述

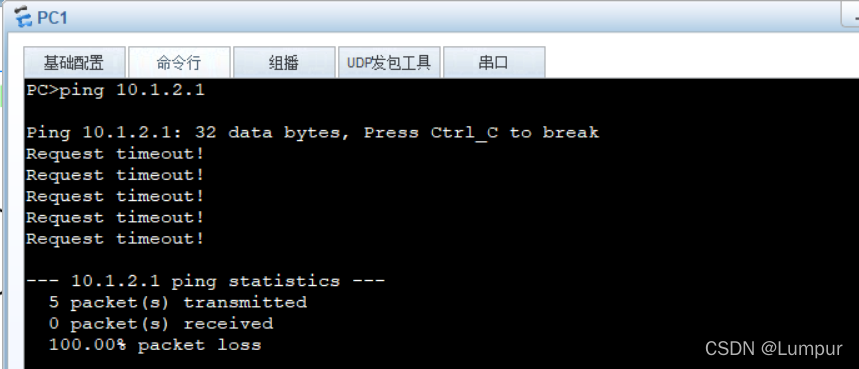

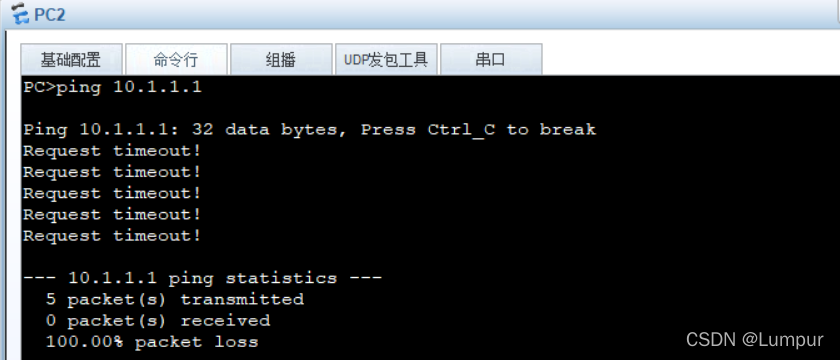

【5】区域内:pc1 与pc2互不能ping通

[FW1]policy zone trust
[FW1-policy-zone-trust]policy 1
[FW1-policy-zone-trust-1]policy source 10.1.1.1 0
[FW1-policy-zone-trust-1]policy destination 10.1.2.1 0
[FW1-policy-zone-trust-1]policy service service-set icmp
[FW1-policy-zone-trust-1]action deny
[FW1-policy-zone-trust-1]quit
[FW1-policy-zone-trust]policy 2
[FW1-policy-zone-trust-2]policy source 10.1.2.1 0
[FW1-policy-zone-trust-2]policy destination 10.1.1.1 0
[FW1-policy-zone-trust-2]policy service service-set icmp
[FW1-policy-zone-trust-2]action deny

在这里插入图片描述

在这里插入图片描述
