模电·共集 - 共基放大电路_042

  图1.所示为共集-共基放大电路的交流通路，它以$T1$管组成的共集电路作为输入端，故输入电阻较大；以$T2$管组成的共基电路作为输出端，故具有一定电压放大能力;由于共集电路和共基电路均有较高的上限截止频率，故电路有较宽的通频带。

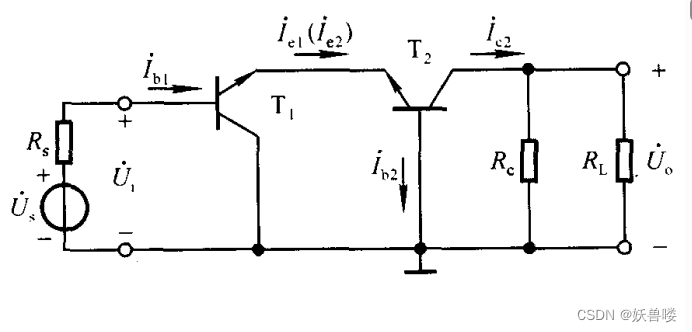

图1. 共集 - 共基放大电路的交流通路

  根据具体需要，还可以组成其它电路，如共漏 - 共射放大电路，既保持高输入电阻，又具有高的电压放大倍数。可见，利用两种基本接法组合，可以同时获得两种接法的优点。
