数据压缩作业四——分析PNG图像文件格式

一、简介

png是一种无损压缩的位图片形格式[1]。其设计目的是为了替代GIF和TIFF文件格式，同时增加一些GIF文件格式所不具备的特性。

二、文件结构

PNG图像格式文件（或者称为数据流）由一个8字节的PNG文件署名域（PNG file signature）和按照特定结构组织的3个以上的数据块（chunk）组成。
PNG定义了两种类型的数据块，关键数据块（critical chunk）和辅助数据块（ancillary chunks）。关键数据块定义了4个标准数据块，每个PNG文件都必须包含它们，PNG读写软件也都必须要支持这些数据块。辅助数据可选。
1.PNG文件署名域（PNG file signature）8字节
用以识别该文件是不是PNG文件。
该域的值:十六进制数 89 50 4e 47 0d 0a 1a 0a
2.数据块的结构

名称	字节数	说明
Length（长度）	4	指定数据块中数据域的长度，其长度不超过(231－1）字节
Chunk Type Code（数据块类型码）	4	数据块类型码由ASCII字母（A-Z和a-z）组成
Chunk Data（数据块数据）	可变长度	存储按照Chunk Type Code指定的数据
CRC（循环冗余检测）	4	存储用来检测是否有错误的循环冗余码

3.关键数据块
（1）文件头数据块IHDR(header chunk）13字节
包含有PNG文件中存储的图像数据的基本信息，作为第一个数据块出现在PNG数据流中，而且一个PNG数据流中只能有一个文件头数据块。

域的名称	字节数	说明
Width	4	图像宽度，以像素为单位
Height	4	图像高度，以像素为单位
Bit depth	1	图像深度： 灰度图像：1，2，4，8或16 真彩色图像：8或16
ColorType	1	颜色类型： 0：灰度图像,1,2,4,8或16 2：真彩色图像,8或16 3：索引彩色图像,1,2,4或8 4：带α通道数据的灰度图像，8或16 6：带α通道数据的真彩色图像，8或16
Compression method	1	压缩方法（LZ77派生算法）
Filter method	1	滤波器方法
Interlace method	1	隔行扫描方法： 0：非隔行扫描 1：Adam7（由Adam M. Costello开发的7遍隔行扫描方法）

（2）调色板数据块PLTE(palette chunk）
包含有与索引彩色图像（indexed-color image）相关的彩色变换数据，它仅与索引彩色图像有关，而且要放在图像数据块（image data chunk）之前。真彩色的PNG数据流也可以有调色板数据块，目的是便于非真彩色显示程序用它来量化图像数据，从而显示该图像。

域的名称	字节数	说明
Red	1	0=黑，255=红
Green	1	0=黑，255=绿
Blue	1	0=黑，255=蓝

调色板实际是一个彩色索引查找表，它的表项数目可以是1～256中的一个数，每个表项有3字节，因此调色板数据块所包含的最大字节数为768。
（3）图像数据块IDAT(image data chunk）：它存储实际的数据，在数据流中可包含多个连续顺序的图像数据块。
（4）图像结束数据IEND(image trailer chunk）：它用来标记PNG文件或数据流已经结束，并且必须要放在文件的尾部。
值为：

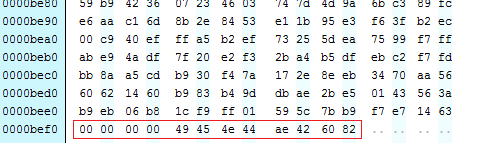

00 00 00 00 49 45 4e 44 ae 42 60 82
三、实例分析


1.文件署名域
2.length是13
3.数据块类型IHDR数据块
4.宽度313
5.高度209
6.图像深度8
7.颜色类型0x06带α通道数据的真彩色图像
8.Compression method、Filter method、Interlace method
9.RCR

图像结束数据
