设计一款新的电路板的时候经常需要用到一些从未用到过的电子元器件，这个时候就需要我们按照产品的说明书制作我们画原理图要用到的元件封装以及PCB元件封装。我们就以我们线路板中的电源插座DC005为例来介绍一下制作元件库的过程和方法！
查看DC005的规格书

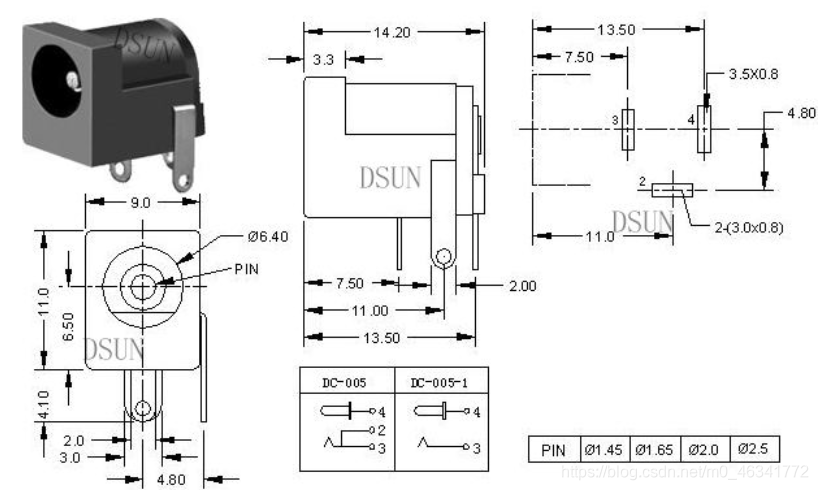

一般我们的元件规格书都是厂家提供的或者是在度娘上找有时我也喜欢在某宝上找，下面是我们在网上找的DC005的规格书。
在这里插入图片描述
打开我们自己的原理图封装库：

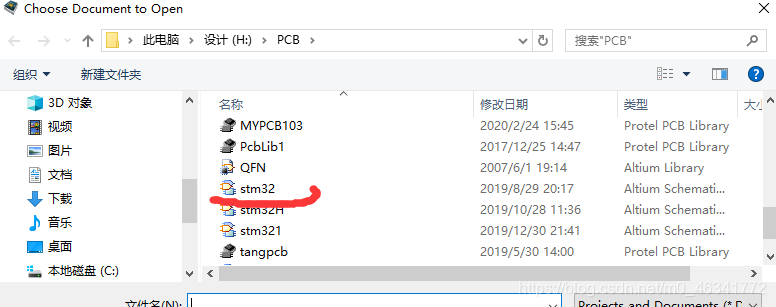

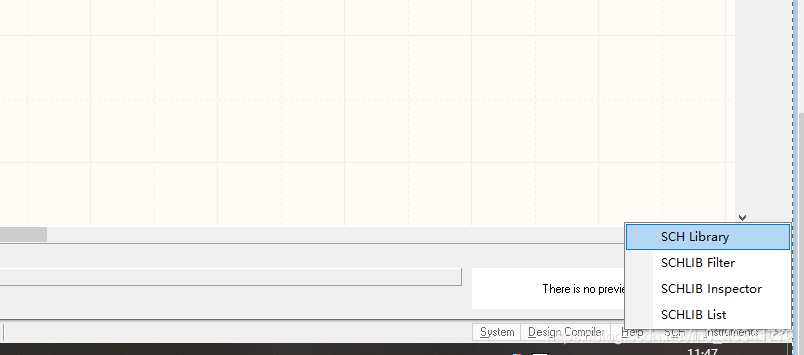

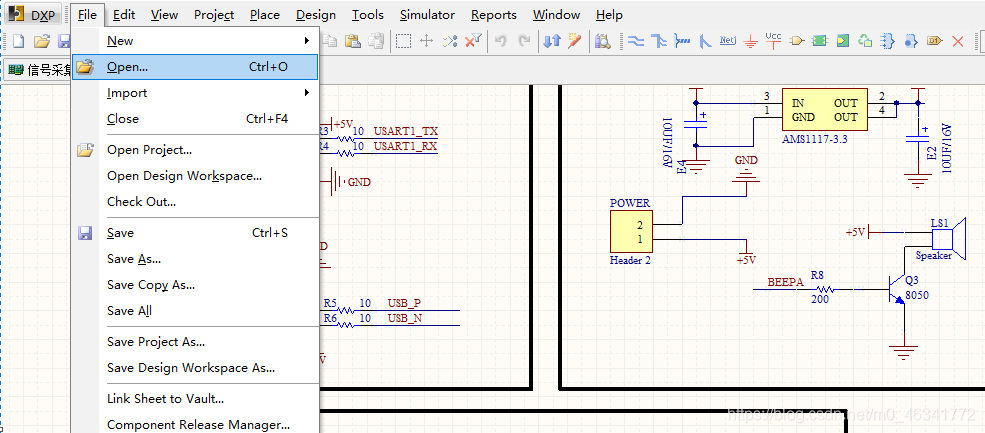

在open 菜单中选择我们自己的库在这里我们选择stm32 库（自己创建的库名），打开STM32库后我们在右下脚的菜单栏里找到SCH 这个菜单选中SCH会看到有四个子选项，我们选择第一个SCH Libray
在这里插入图片描述
然后会弹出SCH Library 原理图库封装编辑器，这时选择ADD 会新建一个元件 component_1 ：
