hfss仿真阵列天线时3D辐射图不在中心解决方案

废话少说，先阐述问题。

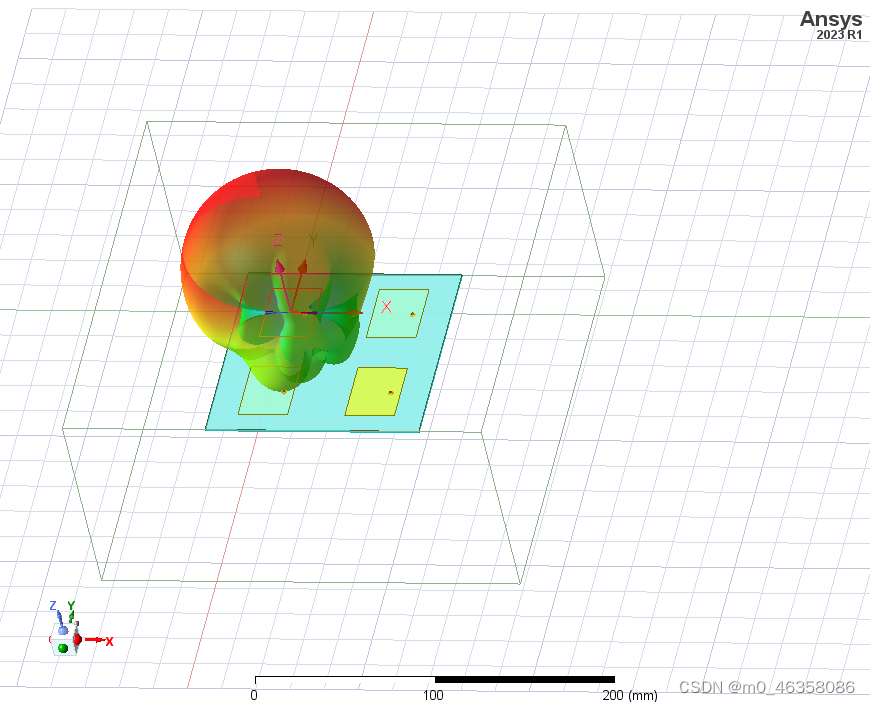

笔者在仿真阵列天线时发现单个天线仿真图在天线模型的正中间，但是如果使用复制粘贴的方法去做阵列天线，比如2*2,1*4的天线，辐射图可以产生，从辐射强度来看，也可以看出确实有阵列天线叠加的效果，但辐射图不在四个天线的正中间，就像图里展示的那样，找了两三天资料也没找到解决办法。





 解决方案：先新建一个子坐标系，然后在3D辐射图里选择子坐标系，然后重新analysis就可以了。

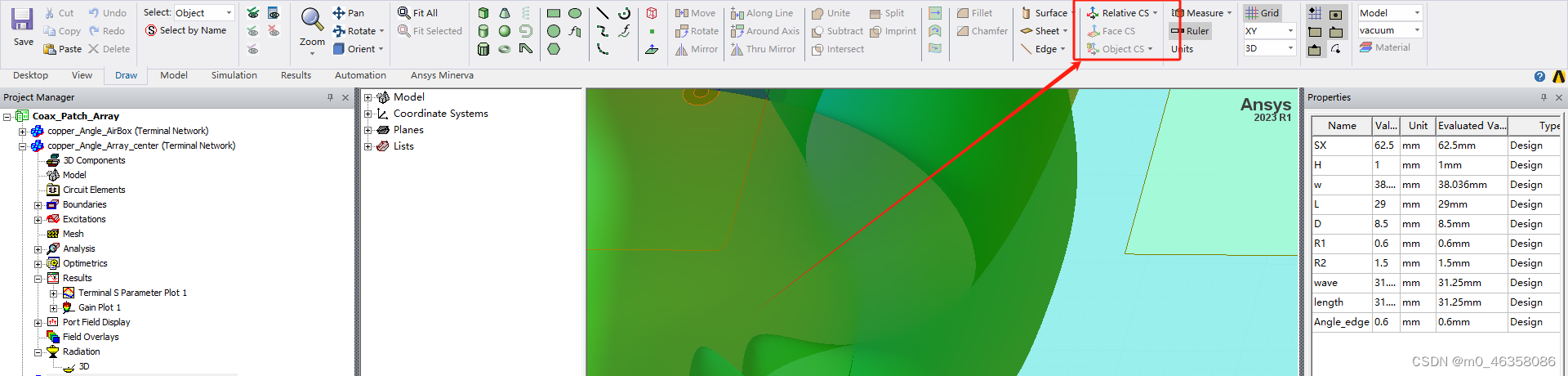

步骤：modeler>>>coordinate system>>>creat>>>relative cis,在软件上方工具栏里点击elative ci小图标效果相同。然后选择阵列天线的中心点就可以了。

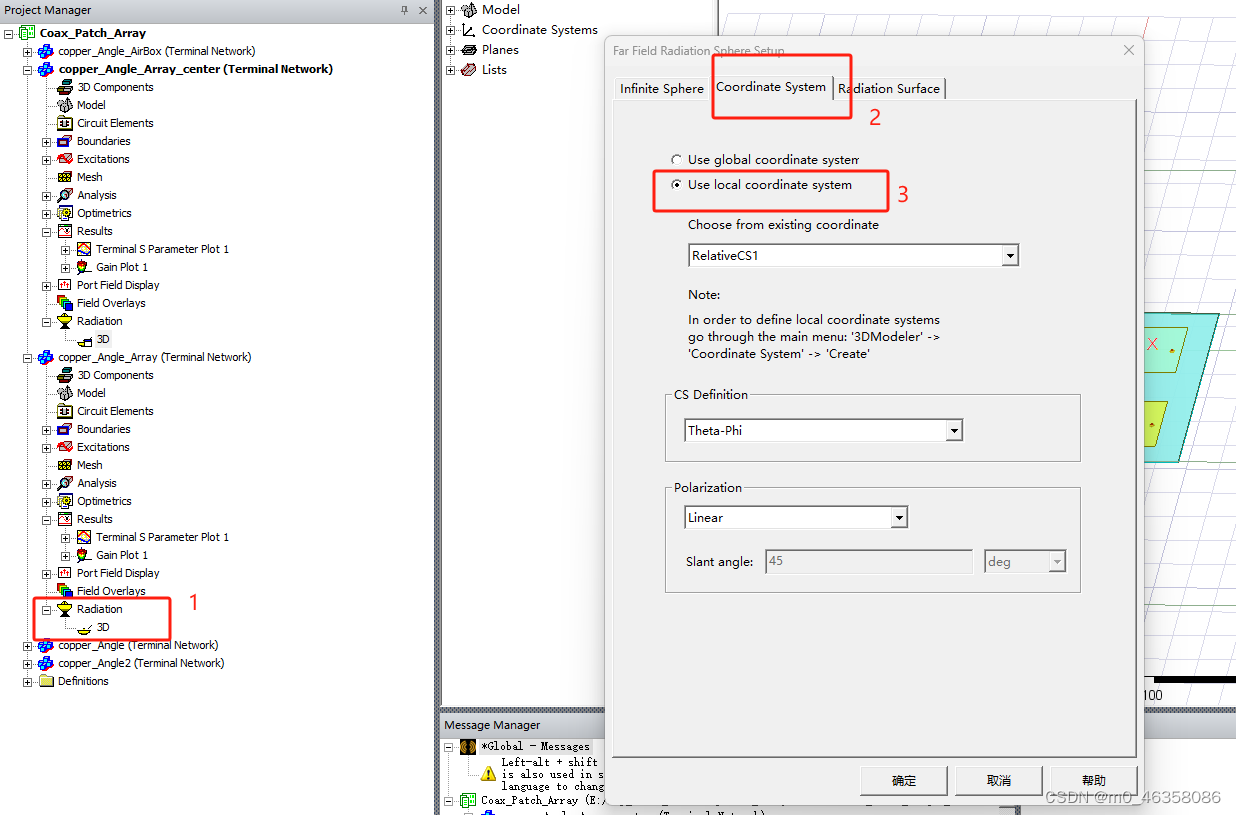

 做完上一步，选择左边radiation下自己创建的3D辐射环境（我自己创建的自己命名为3D，每个人的可以不同）

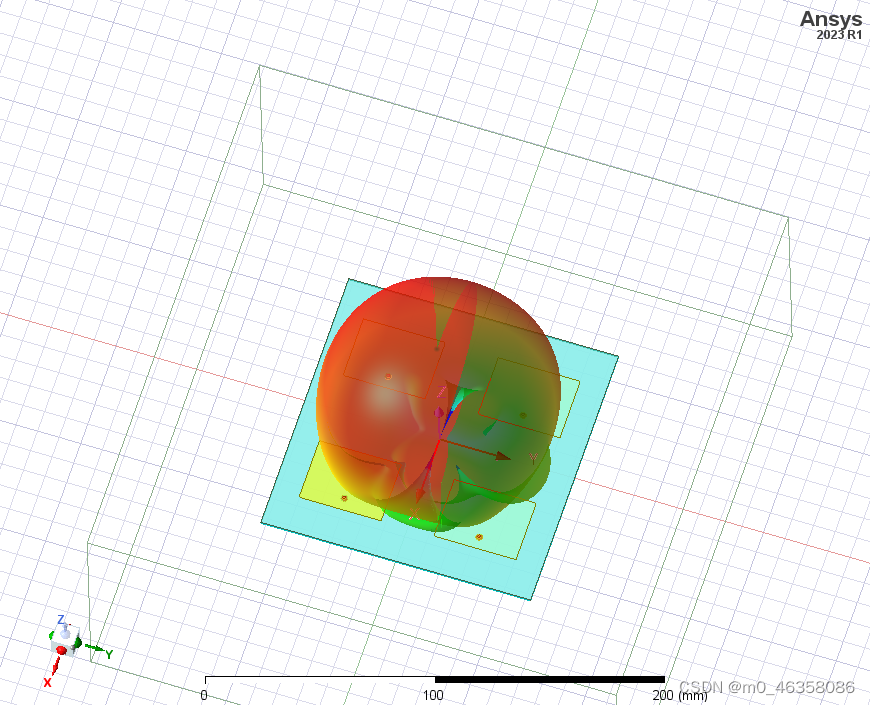

 点进去之后，点击coordinate system选项卡，选择local  coordinate system，然后确定，重新analysis就行了。
