浅析近距离RFID读取设备的选型

关于设备登记对RFID读取设备的选型。

1 RFID标签、读卡模块、读卡器

首先是RFID标签，按照工作频率分，RFID标签有不同波段之分，由于设备需要近距离通信，优先考虑采用电感耦合方式的中低频段，即代表性的低频的125KHz、中频（亦可称高频）的13.54MHz，当然低频段也还有250KHz、375KHz以及500KHz。为了低成本，获得较高的数据传输速率，并且在设备的非接触式识别中具有良好效果，选择了中（高）频13.54MHz，但其实原理上这两者没有大的差别。13.56MHz的相关国际标准有ISO14443、ISO15693、ISO18000-3等，也是NFC技术的工作频率，NFC技术广泛应用于交通卡、支付卡等。
其次是考虑可读写的IC卡的体积和形状，为了便于设备附着，选用小巧和方便携带的Mifare1 S50（M1），M1符合ISO14443A标准，在日常生活中应用很广，比如门禁钥匙扣、电梯卡等。

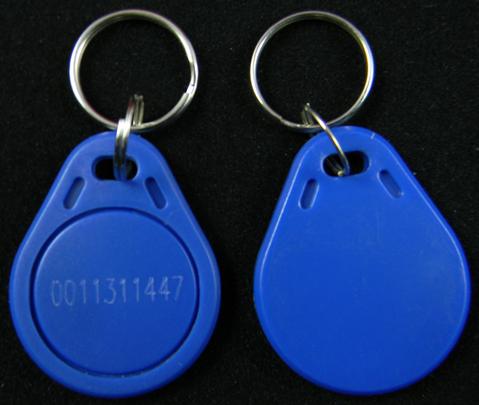

Mifare1 S50:
Alt
之后，选择适配的读写卡模块，常用有MFRC522、PN532等，选择MFRC522即可。
MFRC522:
Alt
有便携分配设备的必要的话也可以选配现成读卡器，如NFC Reder、ACR122U以及其他不同厂家的读卡器等，选择ACR122U即可

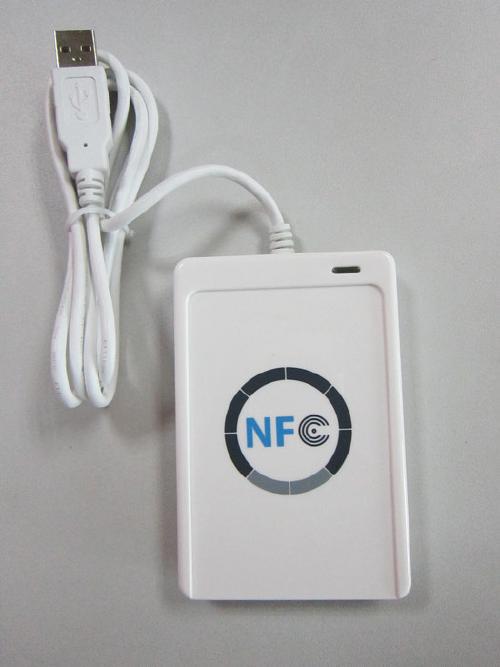

ACR122U:
Alt

2 开发板

考虑到设备可以结合更多交互功能、外设多，嵌入式Linux开发板选择Raspberry pi，类似的ARM板还有Nano pi、BeagleBone，这里不作比较，但是单纯的DFID读取选择Arduino的库来做开发环境会更方便；当然，多GPIO开发也可以选择32单片机，如为物联网开发的ESP32、专业于消费电子和工业控制的STM32。

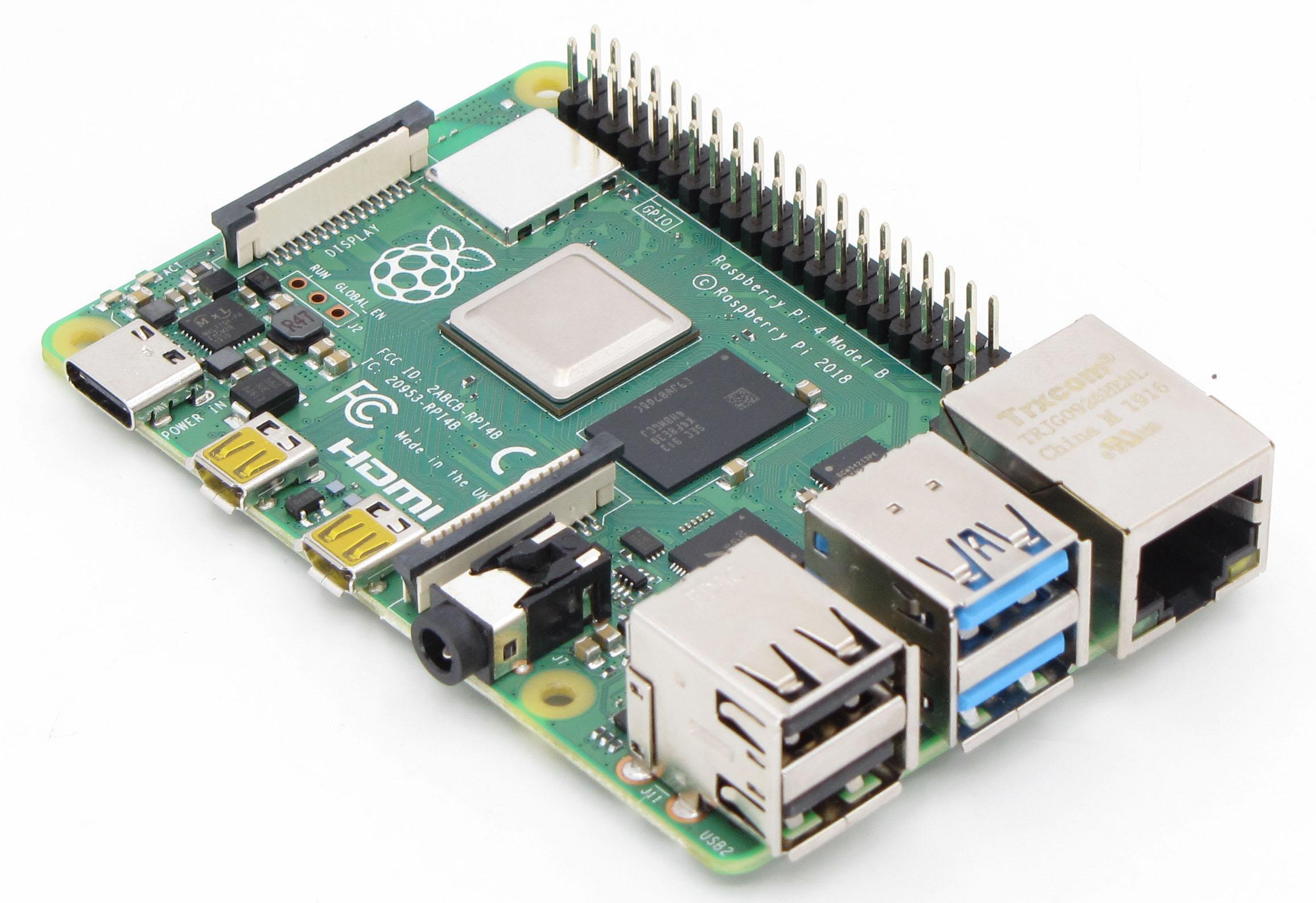

Raspberry pi:
Alt
除此之外，关于树莓派的改造有很多，总结前人的经验，根据作为微型电脑的需求，树莓派性价比就不如x86的工控板如研华6890等(如下链接)，或者贵些的工控机如intel NCU，并且如果同性价改造成为NAS、VPN、Web等服务器的话，选择斐讯N1盒子、蜗牛星际等更为实际。
