前言

在这里插入图片描述

当涉及到为您的项目提供无线功能时,433MHz ASK 发射器和接收器因其低廉的价格、易于使用的库和社区支持而成为工程师、开发人员和爱好者的共同选择。因此,在本教程中,我们决定 将 433MHZ ASK 发射器和接收器与 Arduino 连接起来,在此过程中,我们将让您了解有关模块的所有详细信息、工作原理以及与模块相关的问题。

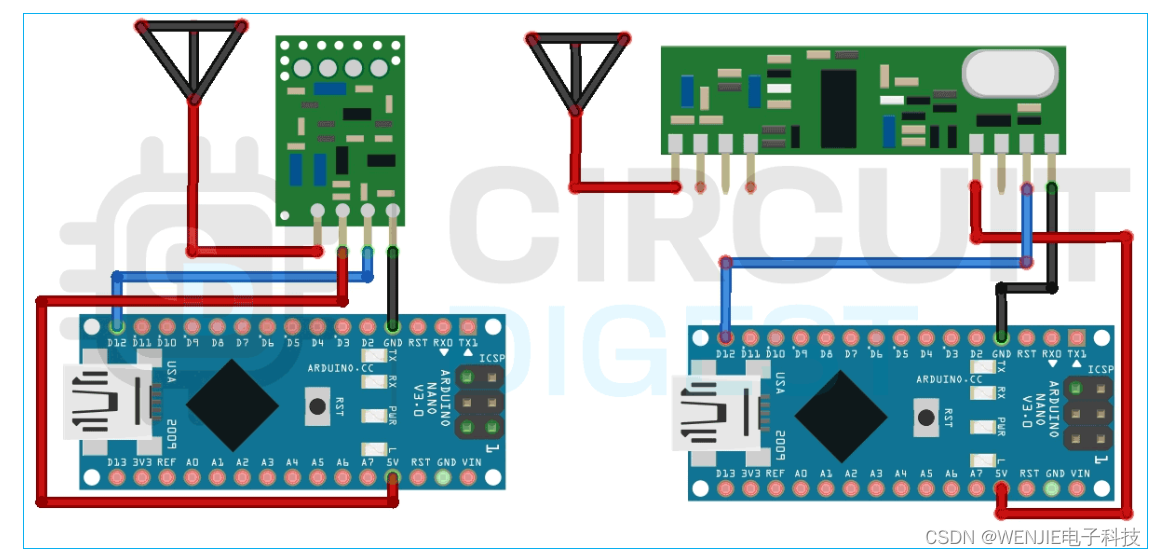

433MHz 射频发射器和接收器

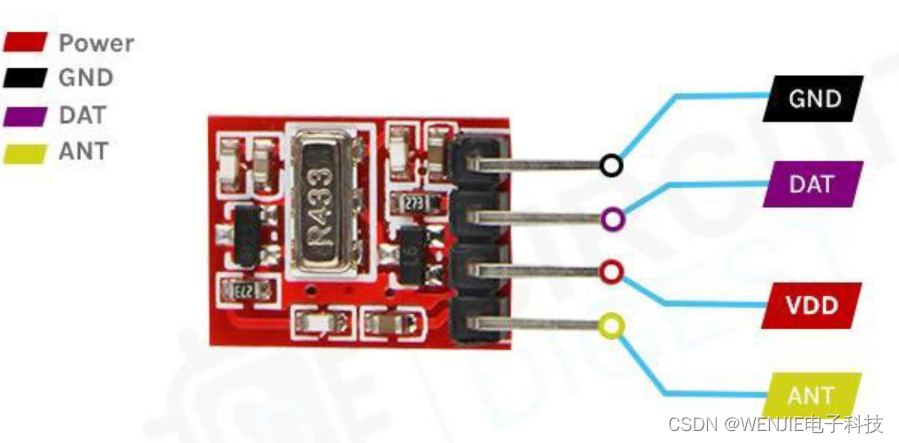

433MHZ ASK 收发器成对出现,因此在本节中我们将展示发射器和接收器模块的引出线。
在这里插入图片描述DAT 接受要传输的数字数据。

VDD 是模块的电源引脚。该器件的工作电压为 3.3V 至 12V。请注意,设备的范围与电源电压成正比。意味着提供更多的电压可以为其提供更大的范围。

GND 是射频发射模块的地脚。

ANT 是连接到外部天线的引脚。要提高范围,您应该将一根 17.3 厘米长的焊锡丝连接到该引脚。

### 使用ESP8266解码433MHz射频接收模块 为了实现使用ESP8266解码来自433MHz射频接收模块的数据,可以采用RC-Switch库来简化编码和解码过程。此方法不仅适用于Arduino平台,在ESP8266平台上同样适用[^1]。 #### 准备工作 确保安装了ESP8266开发环境,并已成功配置好IDE以便能够编译和上传代码至ESP8266设备。还需要准备一个433MHz射频接收模块以及相应的连线工具用于硬件连接。 #### 连接说明 将433MHz射频接收器的数据输出端(通常是中间引脚)连接到ESP8266的任意GPIO引脚上;VCC接到3.3伏特电源,GND接地即可完成基本电路搭建。 #### 示例代码 下面是一个简单的例子展示如何利用ESP8266配合RC-Switch库读取通过433MHz传输过来的信息: ```cpp #include <RCSwitch.h> // 创建一个新的 RCSwitch 对象实例 RCSwitch mySwitch = RCSwitch(); void setup() { Serial.begin(9600); // 设置接收数据所使用的 GPIO 引脚编号 (这里假设为 D2/GPIO4) mySwitch.enableReceive(4); } void loop() { if (mySwitch.available()) { // 打印收到的消息及其协议参数 long value = mySwitch.getReceivedValue(); if (value == 0){ Serial.print("Unknown encoding"); } else { Serial.print("Received "); Serial.print( mySwitch.getReceivedProtocol() ); Serial.print(": "); Serial.println( mySwitch.getReceivedValue() ); // 清除当前消息队列中的条目 mySwitch.resetAvailable(); } } } ``` 这段程序会持续监听指定引脚上的脉冲序列,并尝试解析其中携带的有效载荷。一旦检测到有效负载,则将其连同对应的通信协议一起打印出来供进一步处理或分析。
