CH340可以实现USB转TTL串口电路，但是CH340芯片上不能直接出来RS485电平信号，所以要通过电平转换芯片来实现。由于RS485一般用半双工通信，所以需要一个使能信号来控制RS485收发器的方向。
从支持RS485的功能来讲CH340系列分为有TNOW引脚（如CH340B、CH340T和CH340E等）和无TNOW引脚（如CH340C/CH340K/CH340N等）两种。

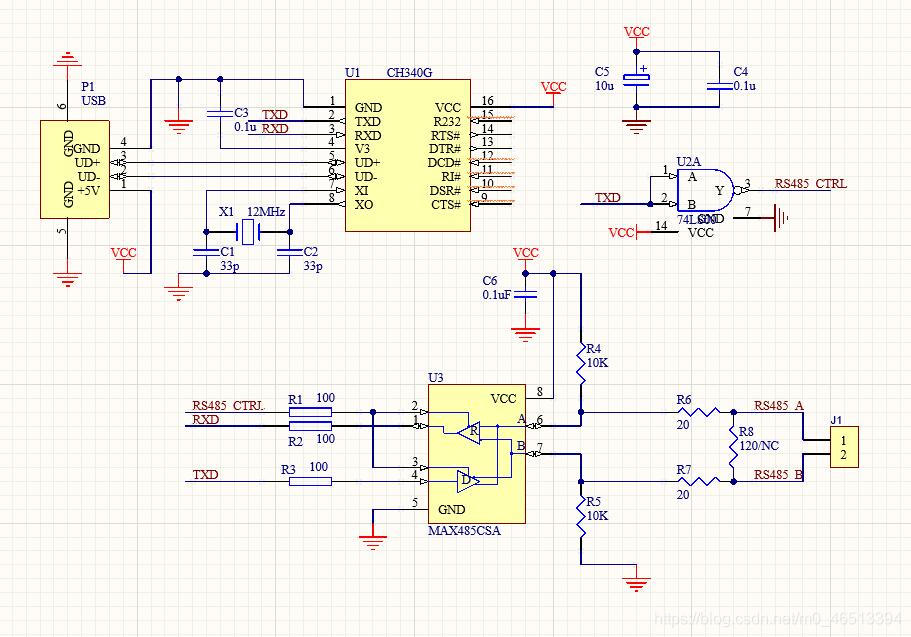

没有TNOW引脚的CH340实现RS485信号收发需要外加一个反相器，原理图如下：
CH340G的RS485电路

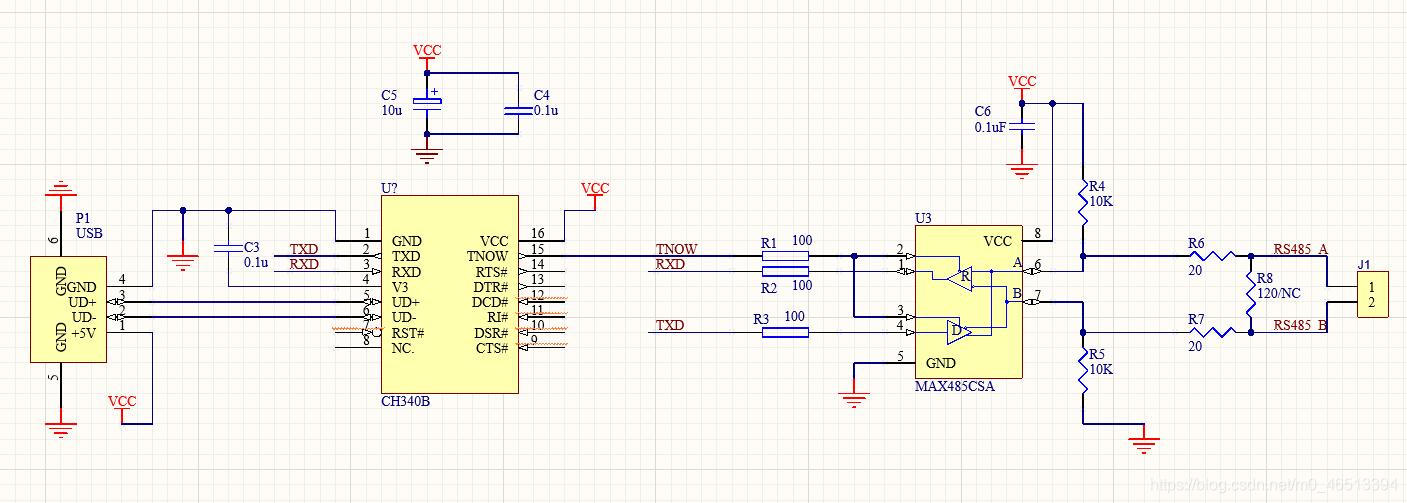

有TNOW引脚的CH340B可以省去反相器，直接用TNOW引脚来使能RS485收发器的DE（高有效发送使能）和RE#（低有效接受使能）引脚。TNOW引脚的功能是：指示TX引脚的发送状态，如果CH340的TX在发送信号，TNOW引脚为高电平。原理图如下：
在这里插入图片描述
