华中科技大学计算机组成原理-计算机数据表示实验（全部通关）

计算机数据表示实验(HUST)

下载电路

方式一（免费）：

关注公主号（CXXHUB）回复“计算机组成原理”免费下载

方式二（付费）：

通关电路下载链接：data.circ(已通关)

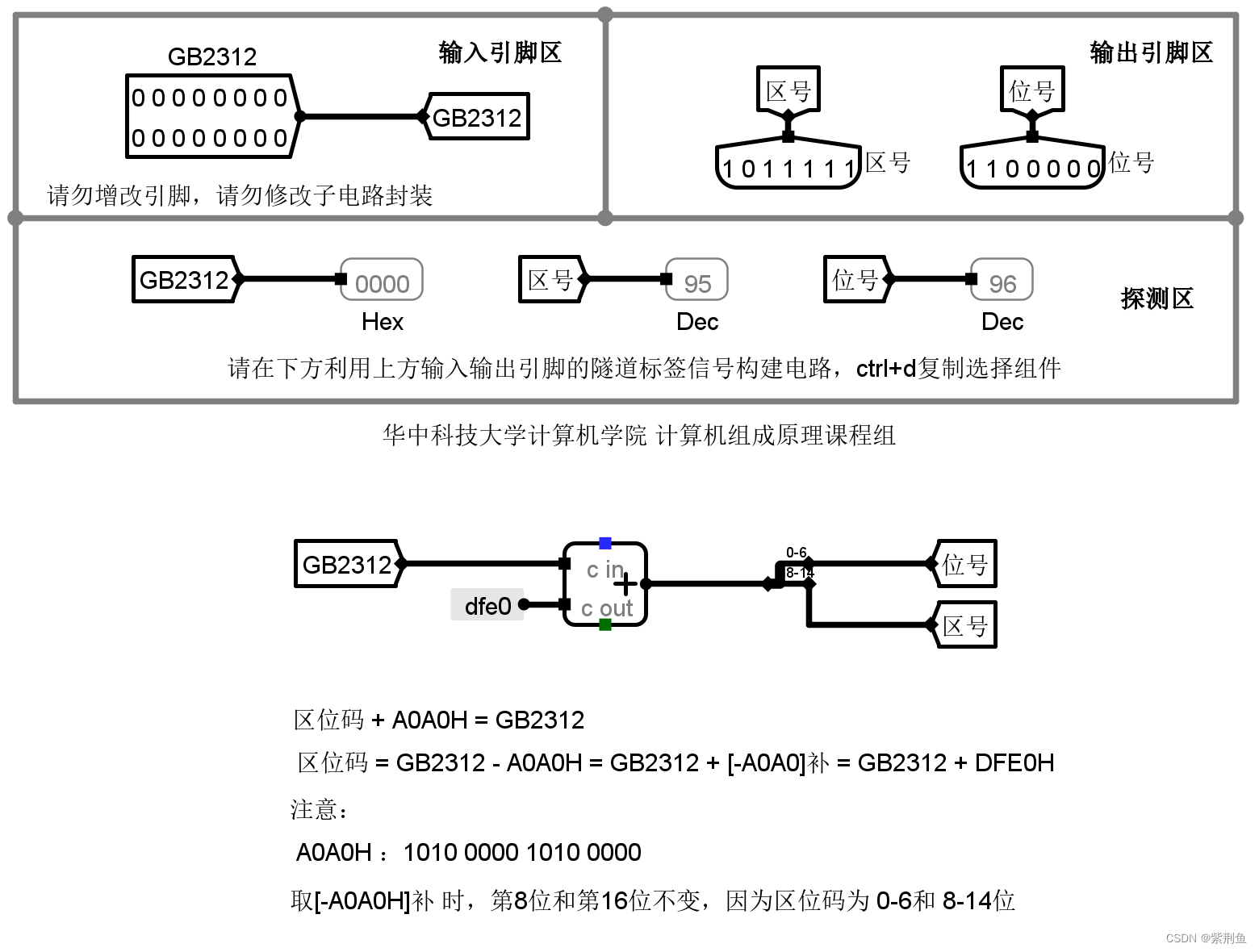

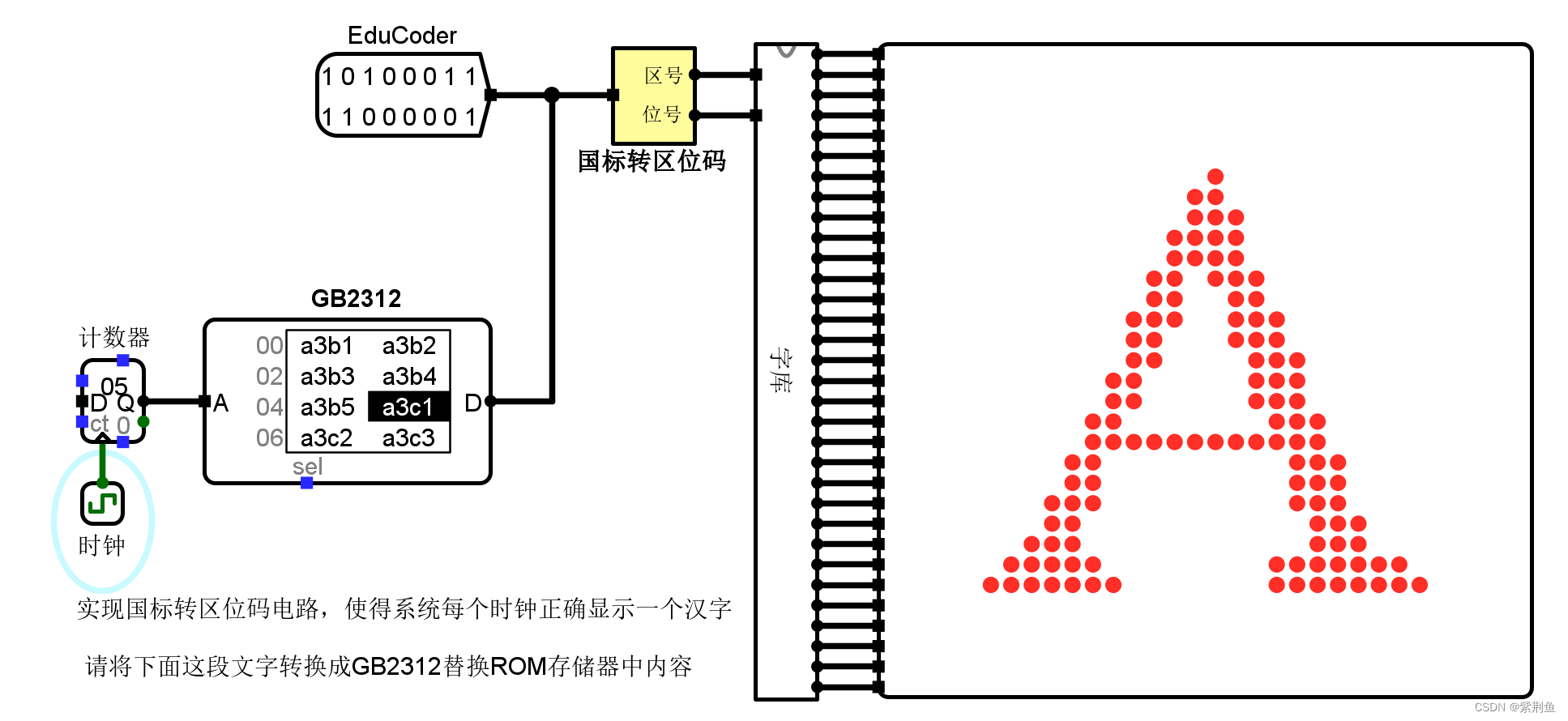

第1关 汉字国标码转区位码实验

第2关 汉字机内码获取实验

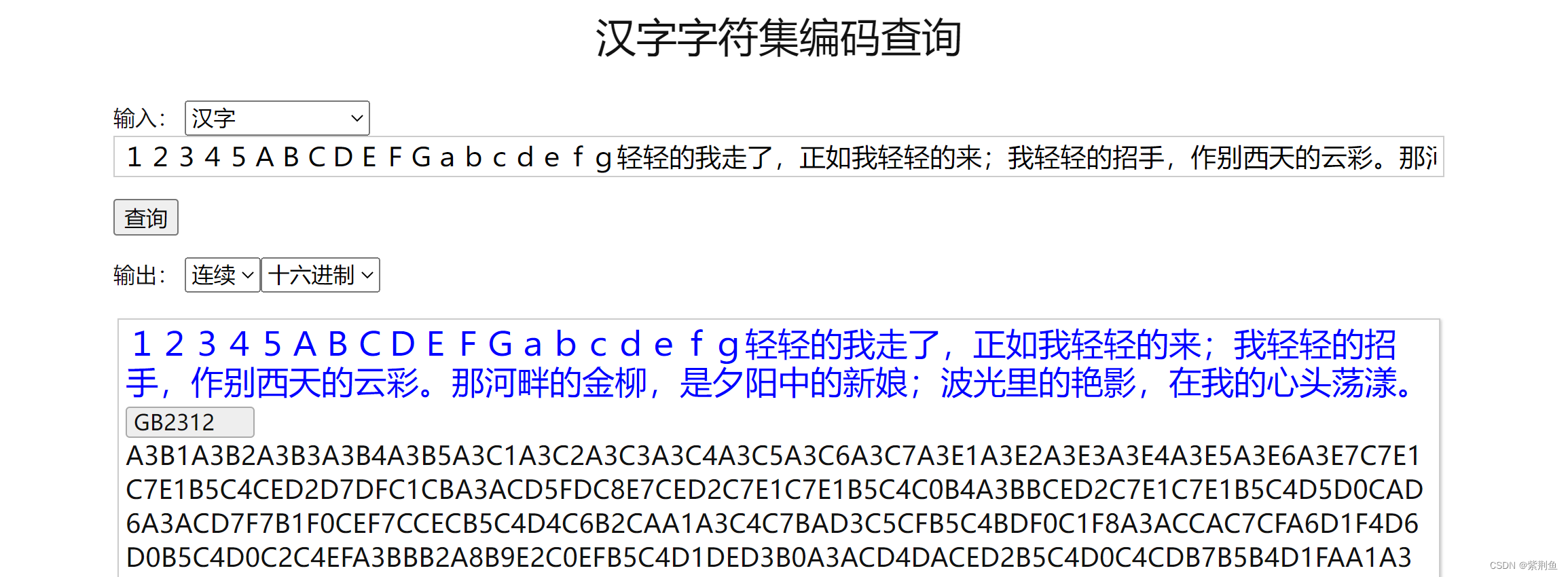

汉字编码在该网站查找（上图所示）：链接

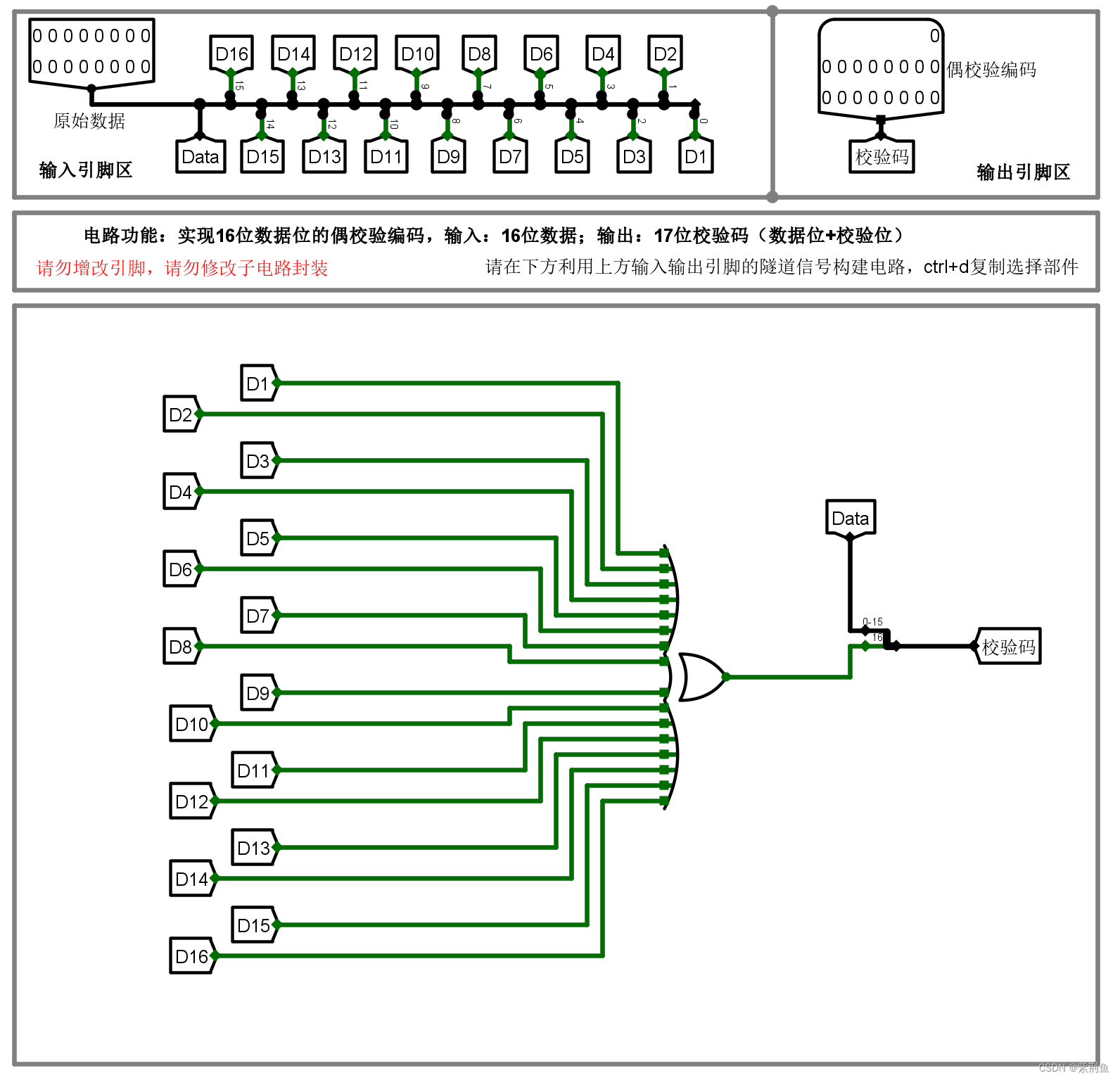

第3关 偶校验编码设计

校验位=D1~D16进行异或，保证校验码中的1保持为偶数个

第4关 偶校验解码电路设计

通过检查校验码中1的个数，如果为偶数则判断编码无误，检错为位为0；为奇数则编码有误，检错位为1。

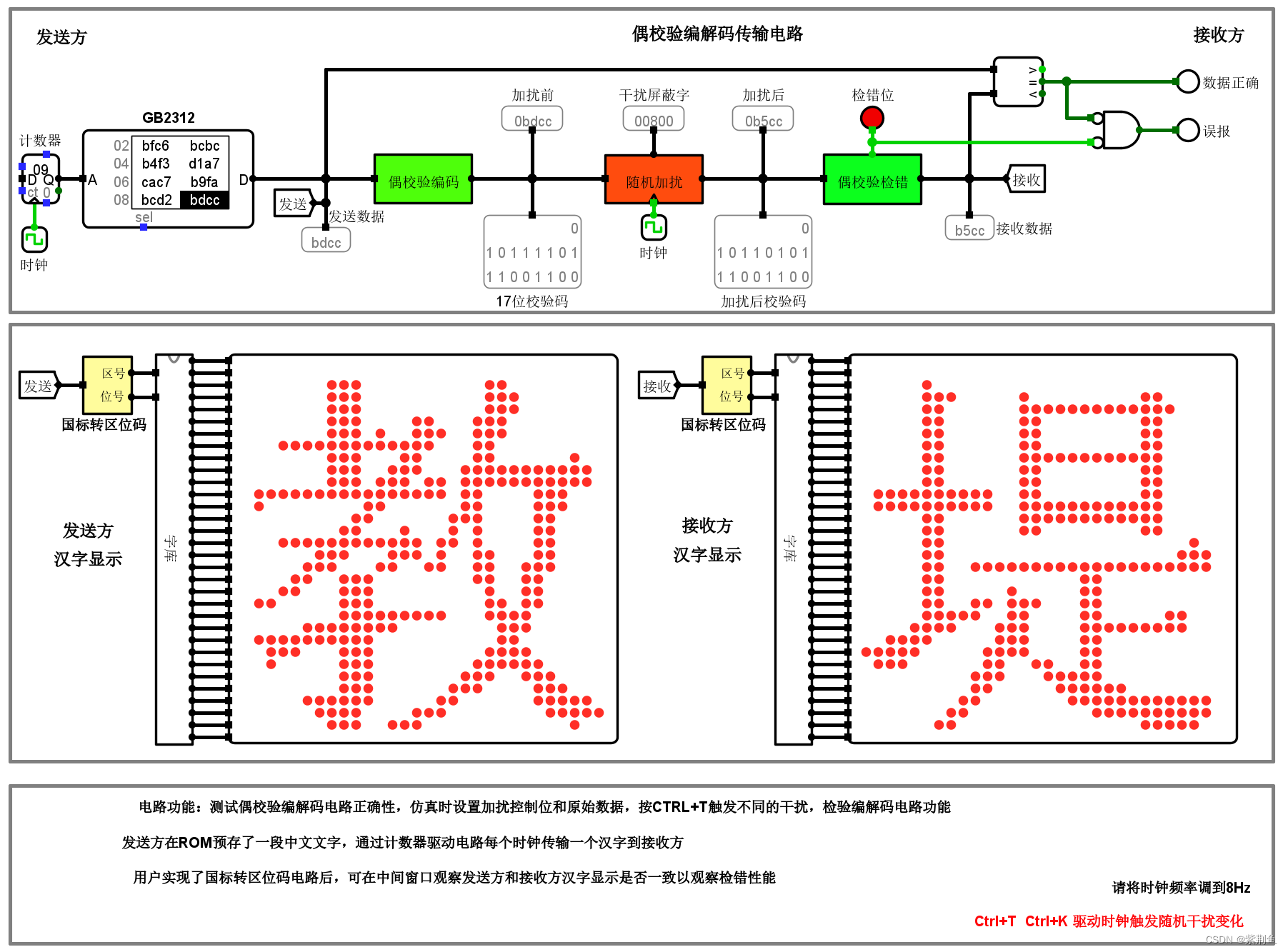

偶校验编解码传输电路：

偶校验特点：只能判别是否发生错误，不能纠正错误

所以下图发生错误的时候，不能讲错误的编码纠正。正确的编码是“教”，错误的编码是“堤”，不能纠正该错误。

第5关 16位海明编码电路设计

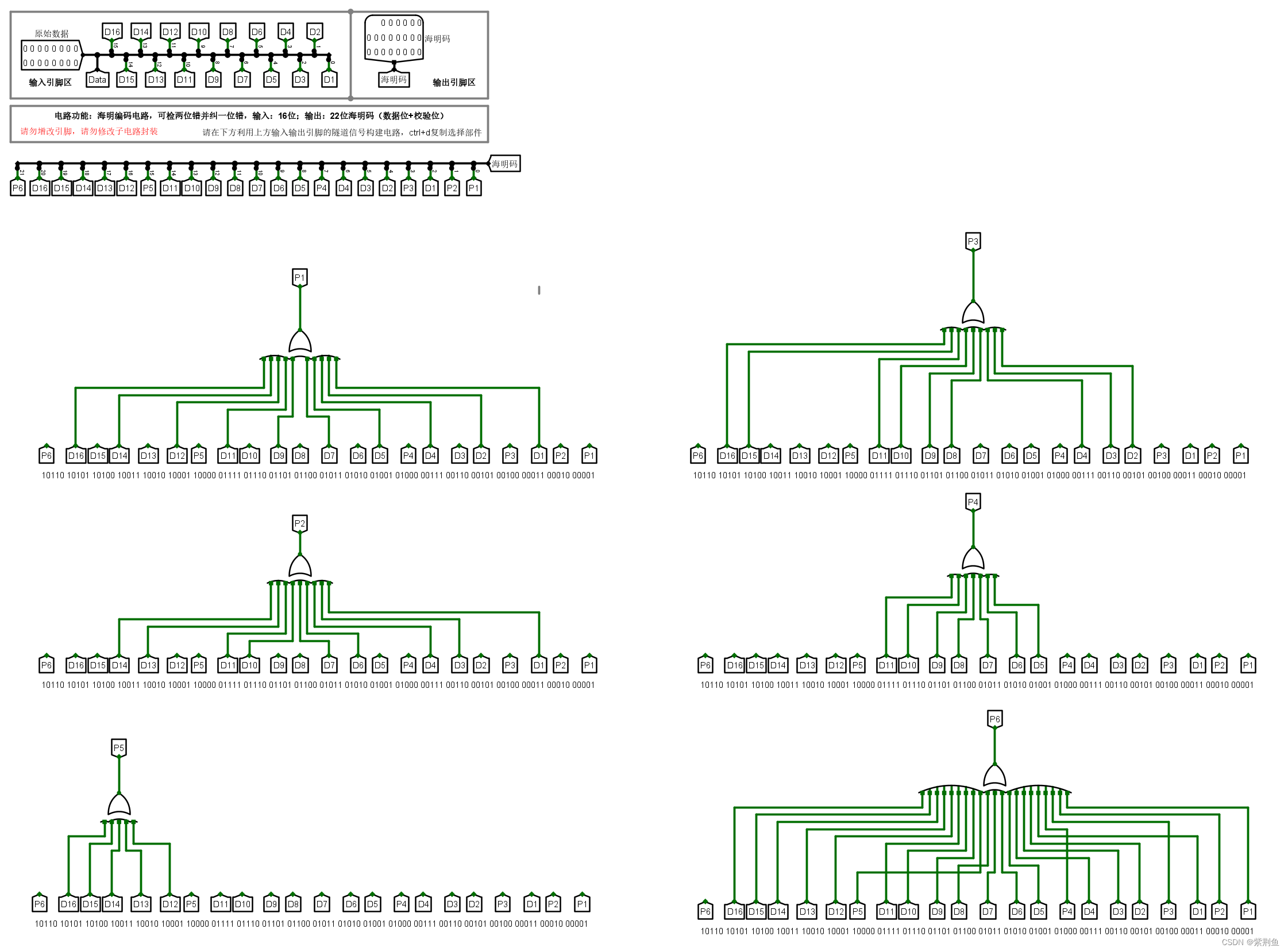

P1 = D1异或D2异或D4异或D5异或D7异或D9异或D11异或D12异或D14异或D16
P2 = D2异或D3异或D4异或D8异或D9异或D10异或D11异或D15异或D16
P3 = ……

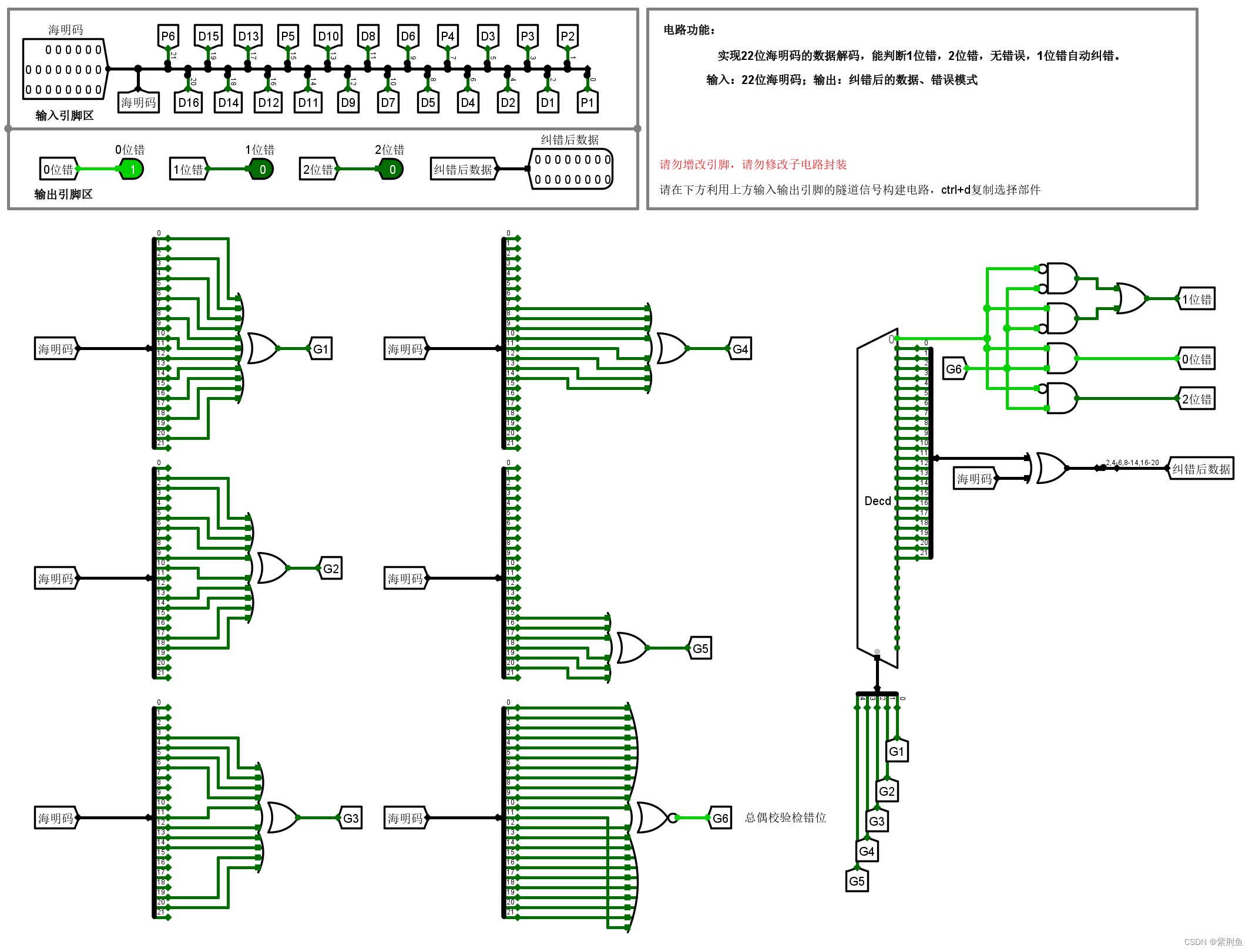

这里为了跟好的说明海明码的原理，将每位标号排序，更好地了解海明码实质是多组数据的偶校验，实现时，可以删除多余的隧道标签。

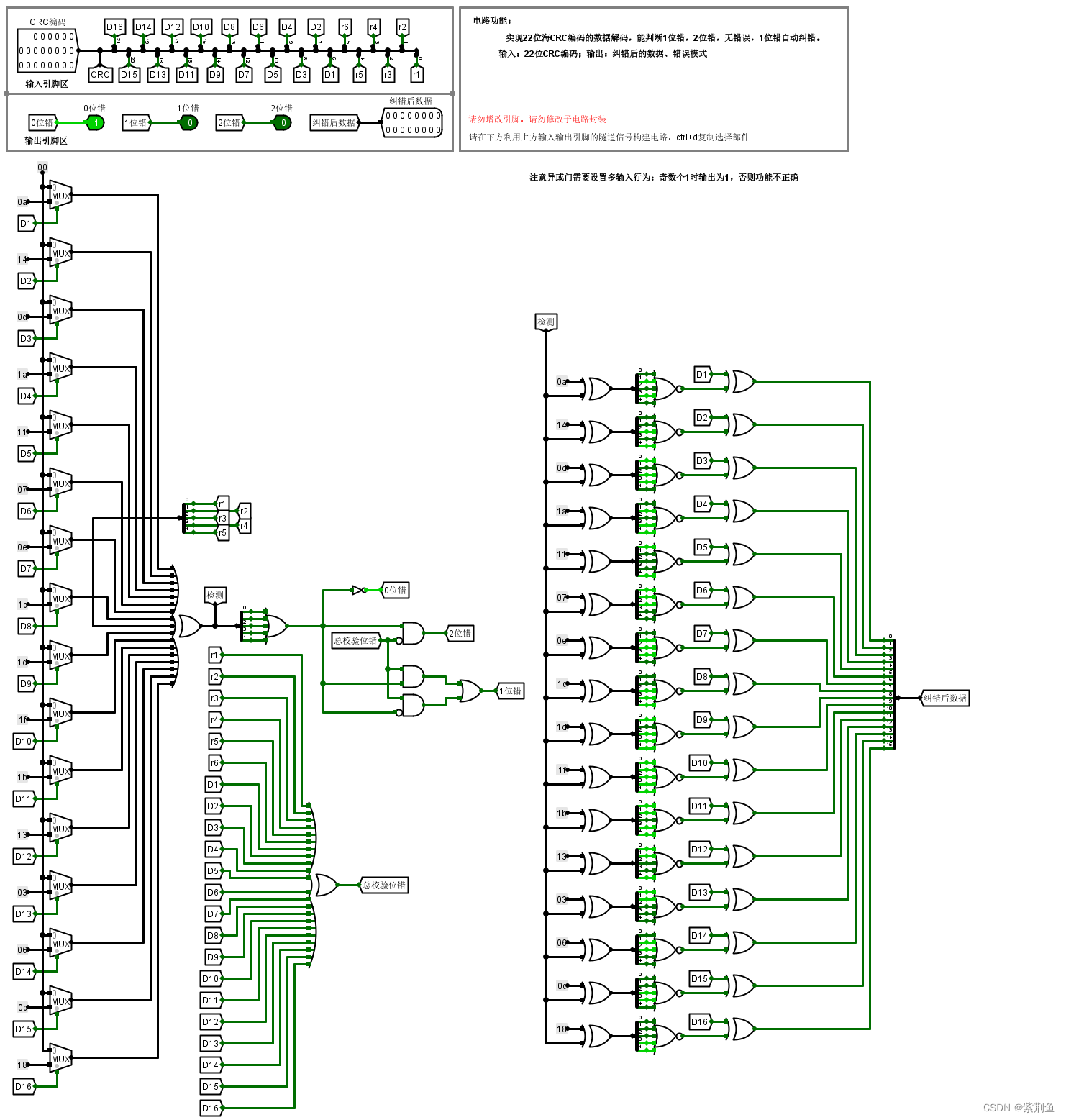

第6关 16位海明解码电路设计

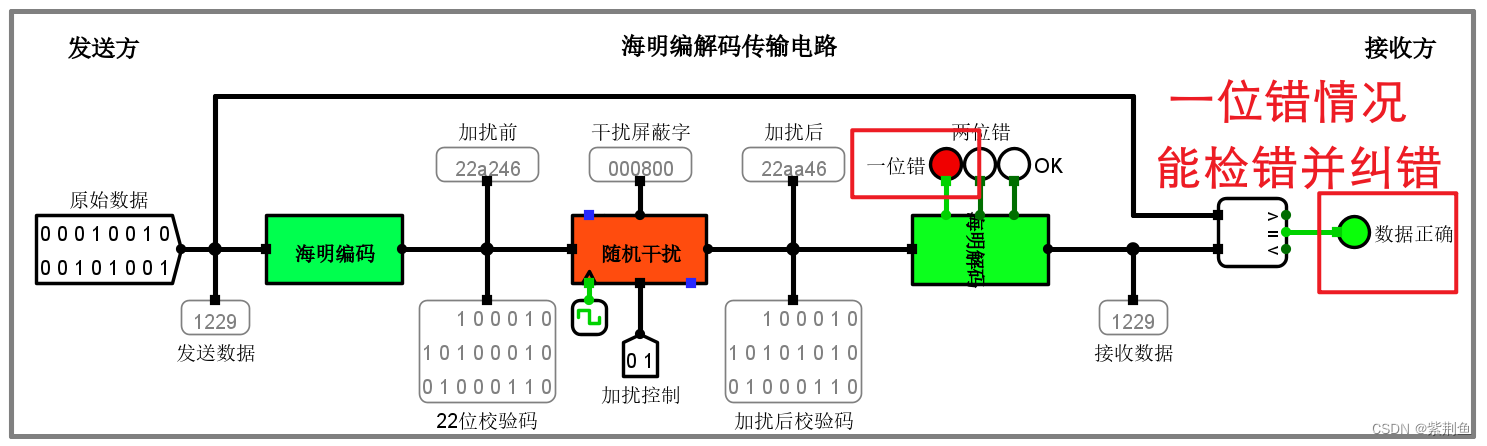

如果校验位G5G4G3G2G1=00000，则说明无误，如果校验位G5G4G3G2G1=00010，则说明G2这组偶校验发生错误，D2发生比特翻转，只要修改D2即可，这样就实现了数据一位错的检错和纠错。

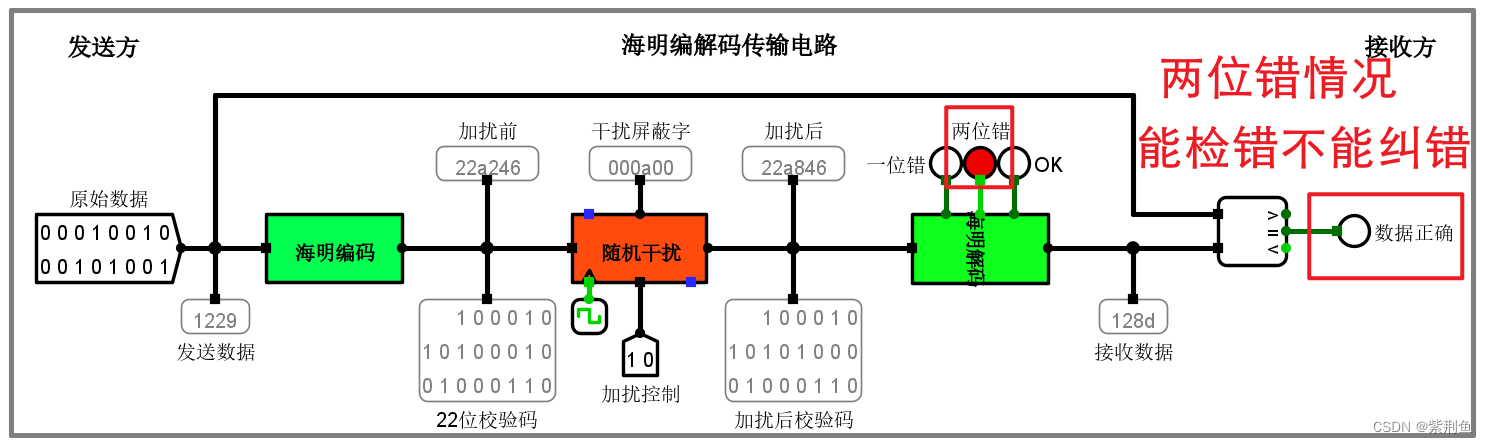

海明码校验特点：可以检查一位错并纠正错误，可以检查两位错但不能纠正其错误

提示：下图为传输检测检录，无需学生动手实现

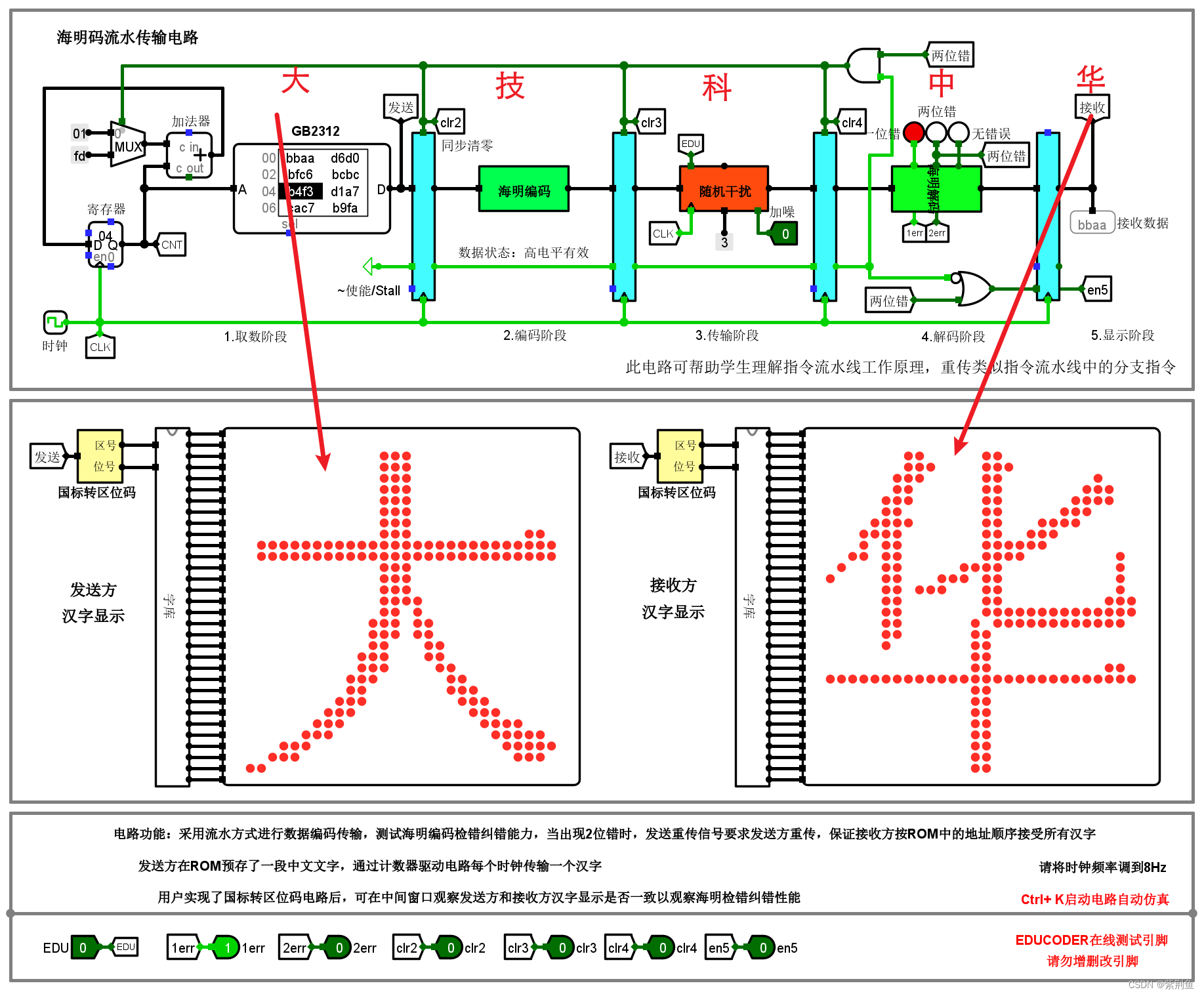

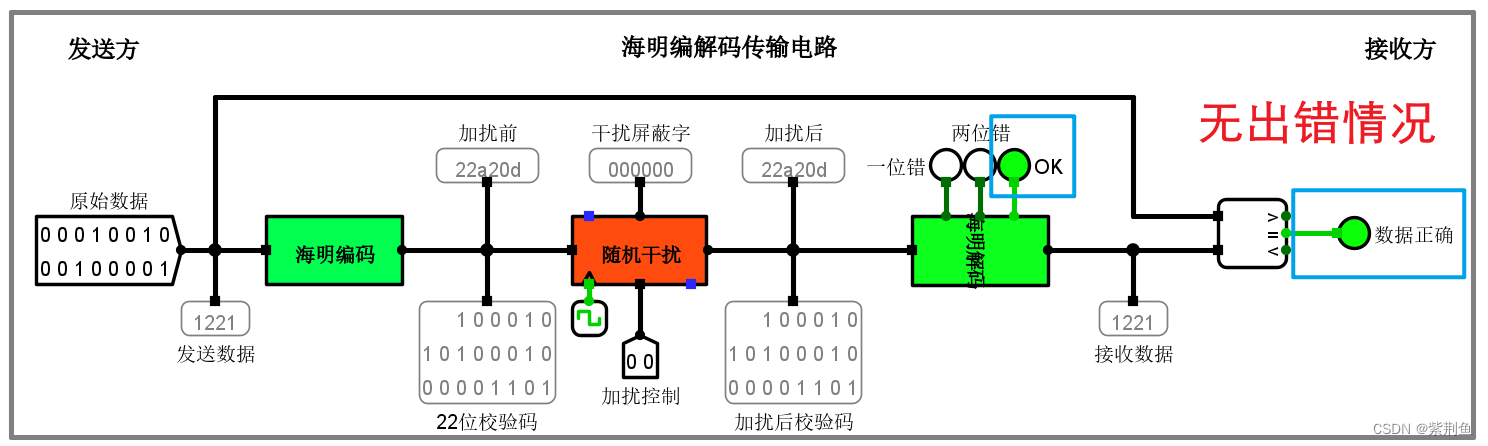

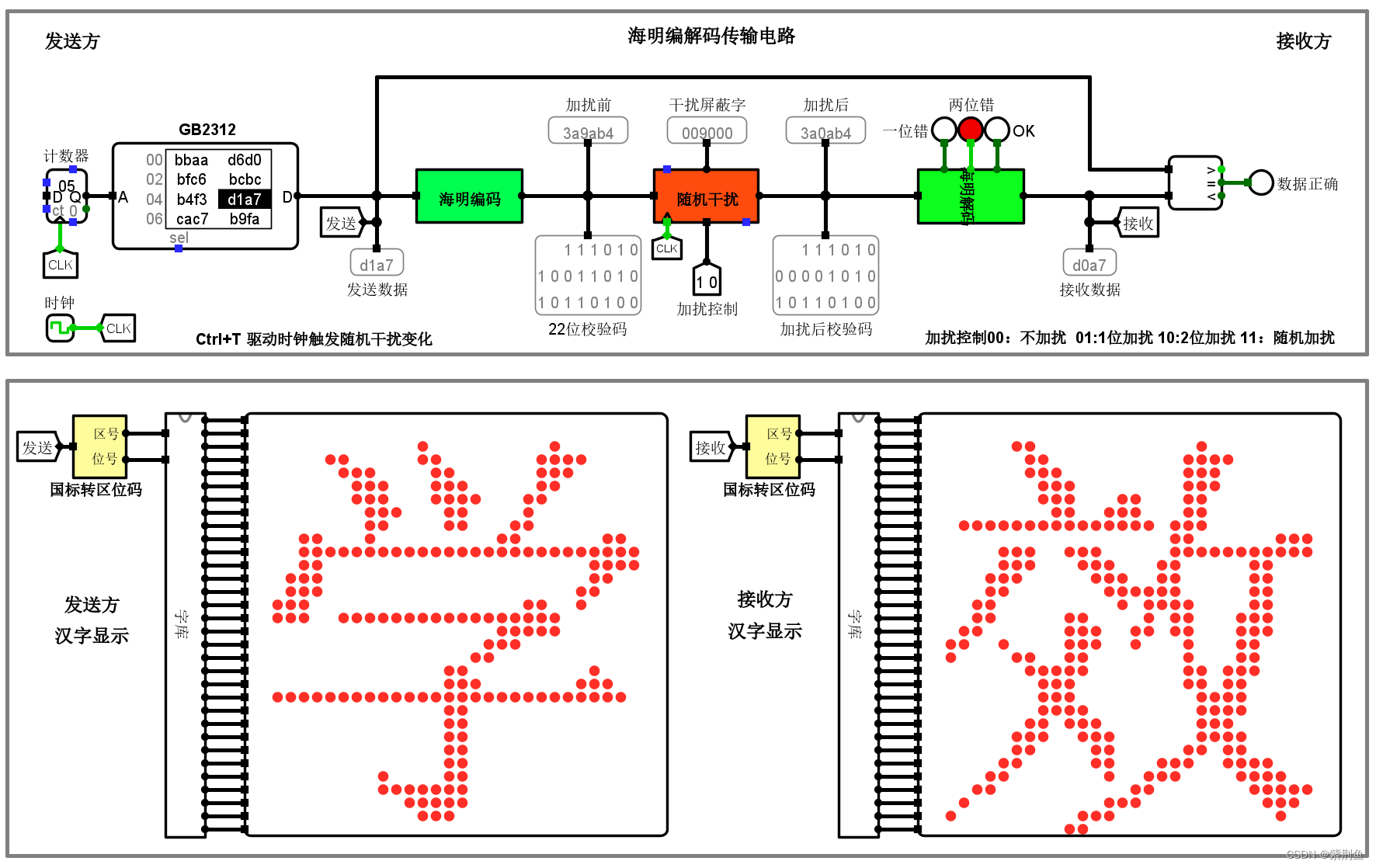

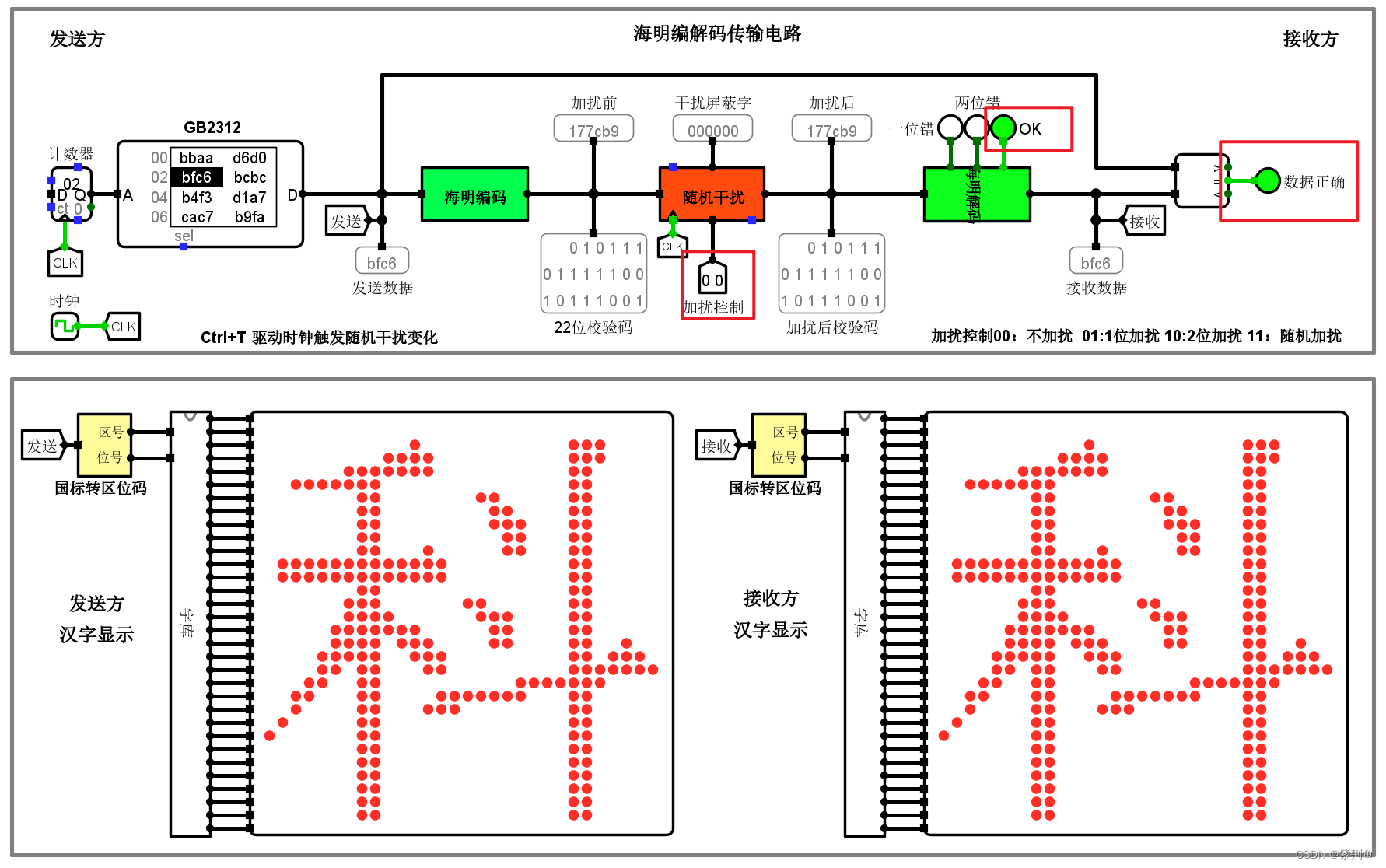

第7关 海明编码流水传输实验

该实验需要完成的任务是：实现检查2位错，并要求发送方重传功能
一，实现地址回滚
二，清空流水线
三，将显示前的暂存器锁住

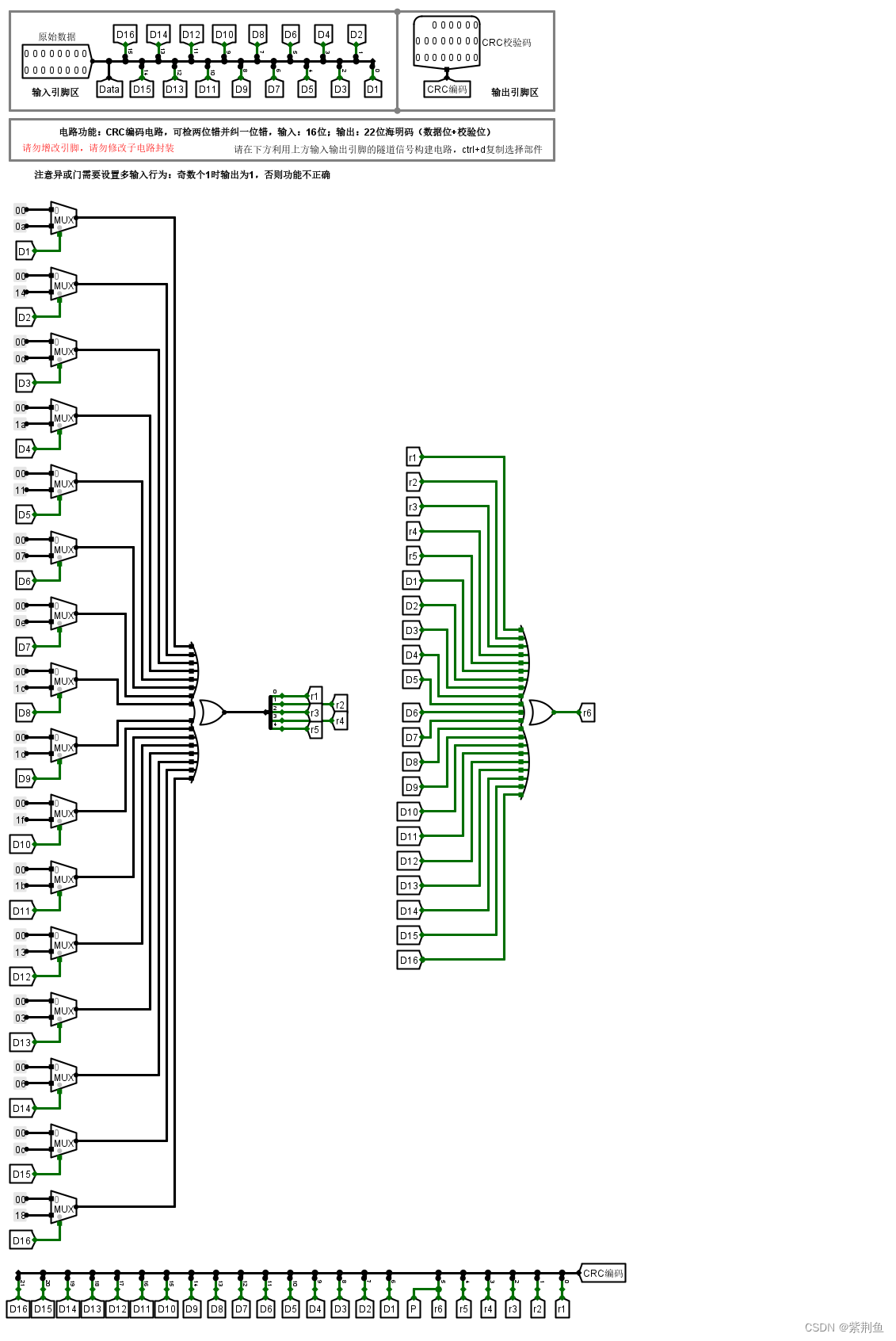

第8关 16位CRC并行编解码电路设计

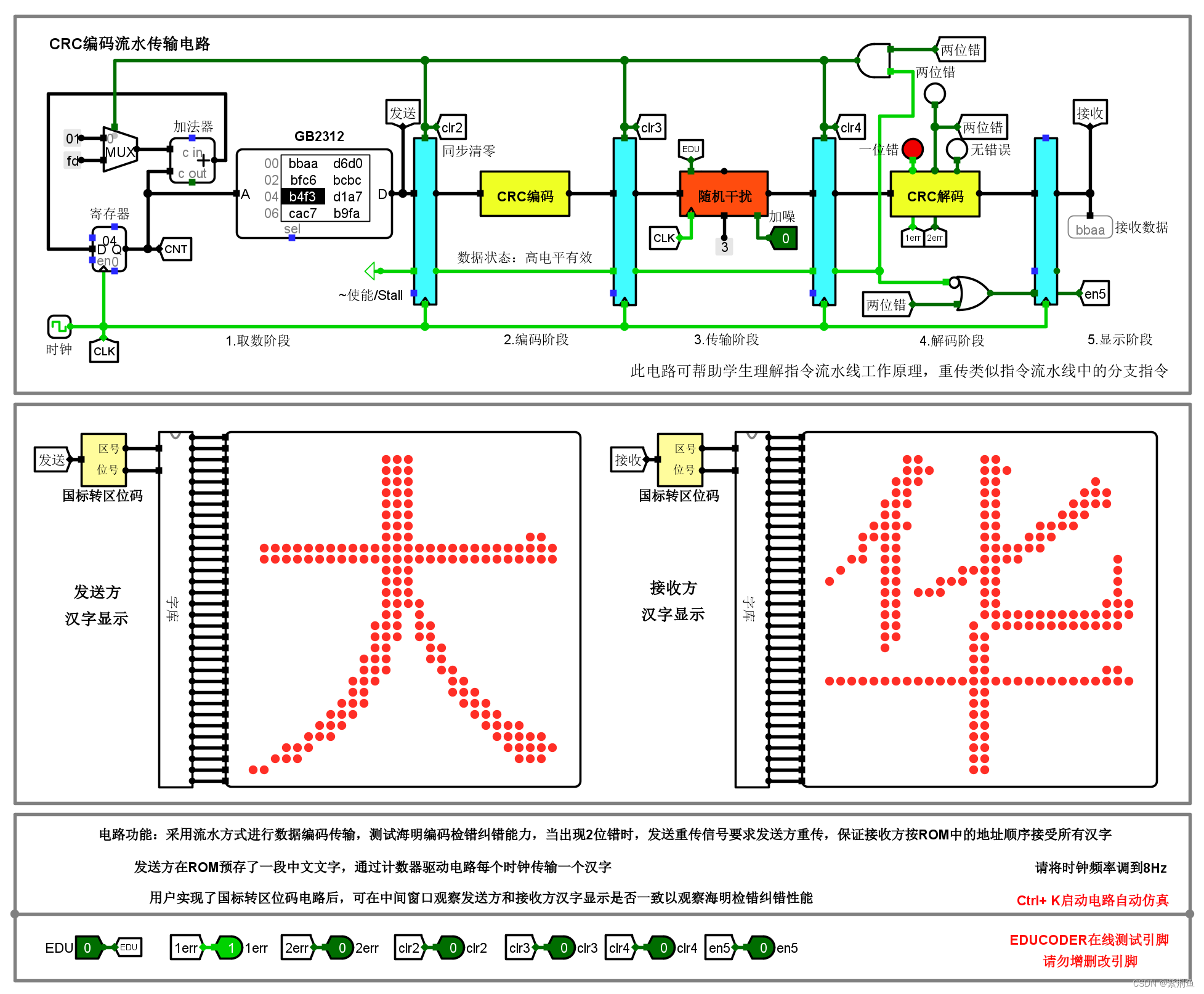

第9关 CRC编码流水传输实验

该实验原理同上海明码流水线的任务完全相同，实现2位错重传机制，这里不再赘述，参考实验7即可。
