彻底搞懂UML图

用例图

用例图的结构主要分为三个部分：参与者、用例、参与者与用例之间的关系。

参与者：不是特指人，是指系统以外的，在使用系统或与系统交互中所扮演的角色。因此参与者可以是人，可以是事物，也可以是时间或其他系统等等。

用例：是对包括变量在内的一组动作序列的描述，系统执行这些动作，并产生传递特定参与者的价值的可观察结果。

关系：参与者与用例之间的关系主要包括关联、归纳（泛化）、包含、拓展和依赖。

接下来将重点讲第三part：参与者与用例之间的关系

1）关联关系

关系说明：表示参与者与用例之间的关系

表示方法：带箭头的实线，箭头指向用例。

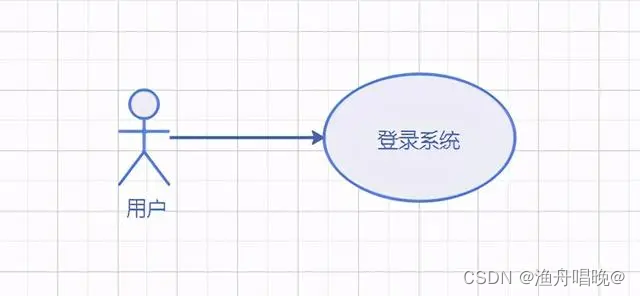

举例说明：用户登录系统

2）归纳（泛化）关系

关系说明：表示参与者与参与者之间、用例与用例之间的关系。一个用例可以被特别列举为一个或多个子用例，这被称为用例泛化。

表示方法：带空心箭头的实线，箭头指向被泛化（被继承）的用例，即基础用例/父用例。（注意：泛化关系的箭头不是指向被泛化，而是指向被继承。泛化和继承是不同的方向。泛化是从下到上的抽象过程，继承是从上到下，从一般到特殊的过程。）

举例说明：账号登录与微信登录，也可归纳为登录系统。

3）包含关系

关系说明：表示用例与用例之间的关系，其中一个用例（基础用例）的行为包含了另一个用例（包含用例）的行为。

表示方法：虚线箭头+<>字样，箭头指向被包含的用例

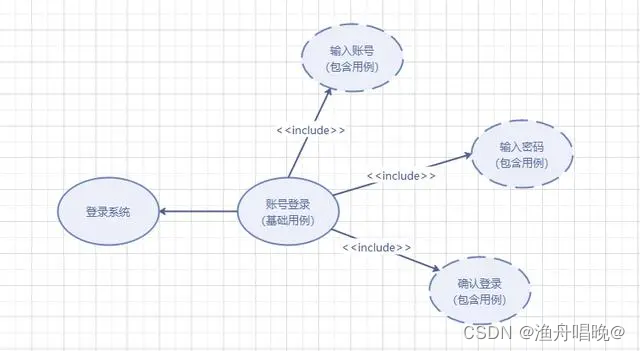

举例说明：用户在账号登录过程中，包括输入账号、输入密码、确认登录等操作

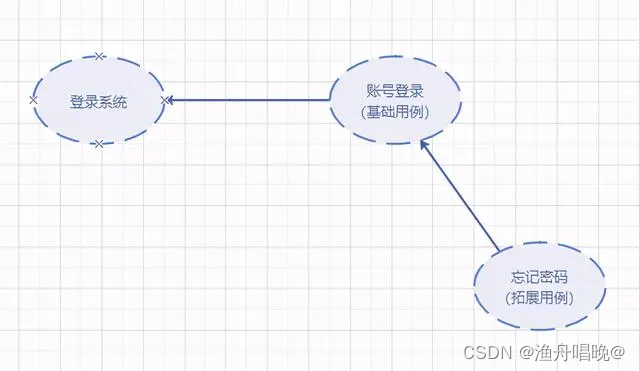

4）拓展关系

关系说明：表示用例与用例之间的关系；用于拓展用例对基础用例的增强；拓展用例是在特定条件出现时，才会被执行的用例。

表示方法：虚线箭头+<>字样，箭头指向被扩展的用例（即基础用例）

举例说明：用户在登录过程中忘记了密码

类图

UML类图，UML中的一种重要图形，是在面向对象语言用中用来表示一个类。

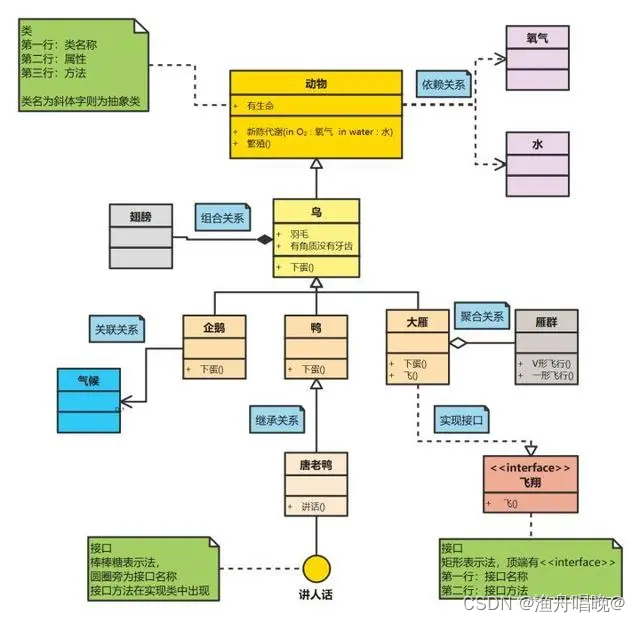

如下图所示（它由两部分组成，类，类之间的关系）：

动物UML类图

01 类

类是具有相似结构、行为和关系的一组对象的描述符，是面向对象系统中最重要的构造块。

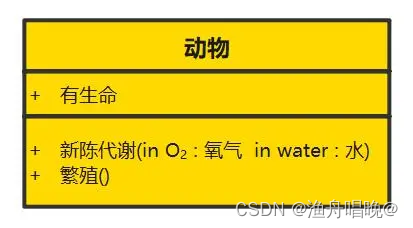

如下图所示，就表示一个类：

三个格子从上至下分别表示：

类名称（如果是接口，就使用斜体表示）类的特性（一般是类的字段和属性，可以没有）类的操作（一般是类的方法或行为）它们前边的符号有以下几类：

“+”表示public
“-”表示private
“#”表示protected

02 类的关系

除了类，类图中还有一个重要元素，即类之间的关系。

根据类的关系的不同，具体可分为6种：

（1）依赖关系（用虚箭线表示）

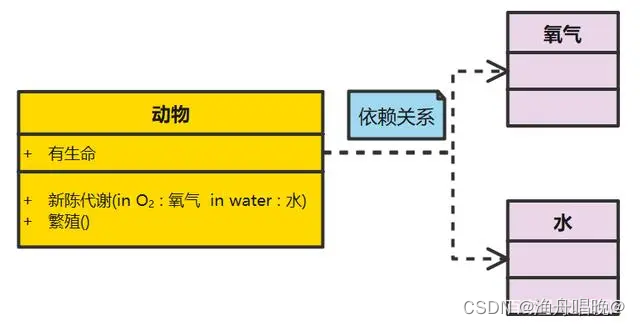

所谓依赖关系，就是构造这个类的时候，需要依赖其他的类，比如：动物依赖水和氧气。如下图所以：

（2）继承、泛化关系（用带空心三角形的实线表示）

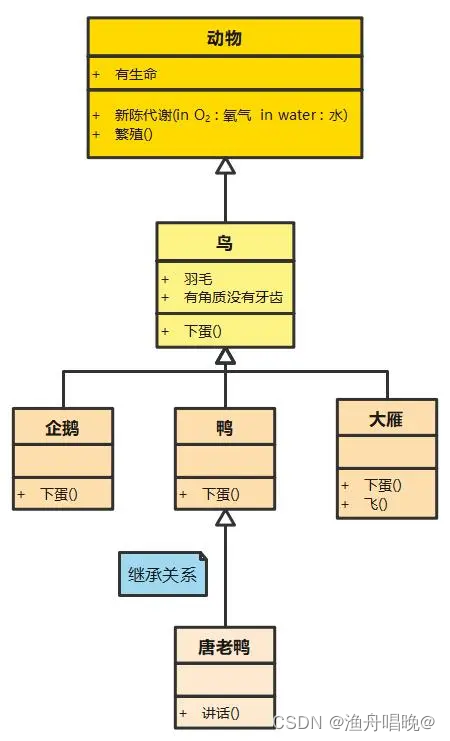

继承（泛化）关系，它指定了子类如何特化父类的所有特征和行为。例如：鸟是动物的一种，企鹅、鸭、大雁是鸟的一种。

（3）实线关系（用带空心三角形的虚线表示）

一种类与接口的关系，表示类是接口所有特征和行为的实现。它有两种表示方法：

第一种，矩形表示法，

顶端有<>第一行：接口名称第二行：接口方法

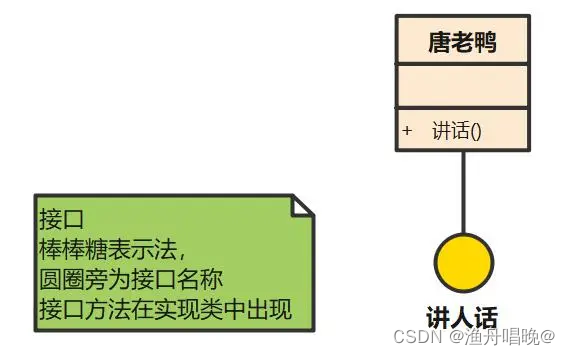

第二种，棒棒糖表示法

圆圈旁为接口名称接口方法在实现类中出现

（4）关联关系（用实箭线表示）

所谓关联关系，就是这个类有一个属性是其他类。

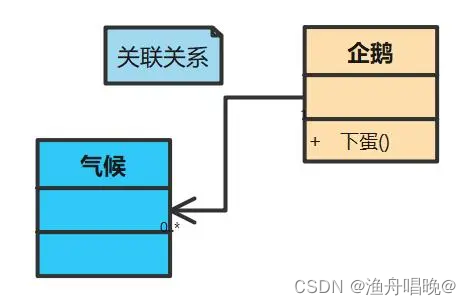

关联关系

（5）聚合关系（用带空心菱形的实线表示）

聚合关系是关联关系的一种，是强的关联关系 ；

特点： 部分对象的生命周期并不由整体对象来管理。也就是说，当整体对象已经不存在的时候，部分的对象还是可能继续存在的。比如：一只大雁脱离了雁群，依然是可以继续存活的。

聚合关系

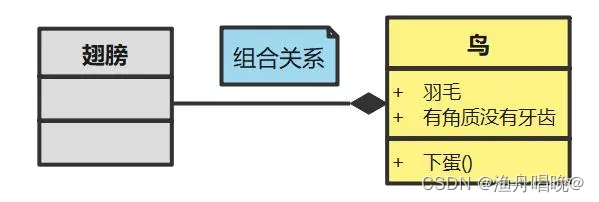

（6）组合关系（用带实心菱形的实线表示）

组合关系同样是关联关系的一种，是比聚合关系还要强的关系。

特点：在组合中，部分与整体生命期一致，部分与组合同时创建并同时消亡 。比如：鸟与翅膀的关系。

组合关系
