蚂蚁矿板BB_Black_V1.6开发-开篇

简介：

矿潮之后，有了许多算力不够的矿机惨遭淘汰，由于硬件的高度定制化，是没有办法像显卡一样流入市场的，所以就有了一个和便宜的开发板，蚂蚁ANTMINER BB_Black_V1.6，这个板基本是翻版的国外开源硬件BeagleBone Black，用过一个相当于矿机上位机的功能。由于矿机不需要它的部分功能，所以有些外设比如USB的外围电路是没有的，当然自己补全后是可以用。

板子的优点就是可以用大约50元购买到一个A8开发板（官方这块板子的定价至今还有300多元），关键是AM335X的资料真的很丰富，由于德州仪器官方的背书，一直在更新u-boot和linux内核，包括最新的6.x Linux内核都是有的，这对大部分三星，甚至全志的SOC来说都是奢望。

外观：

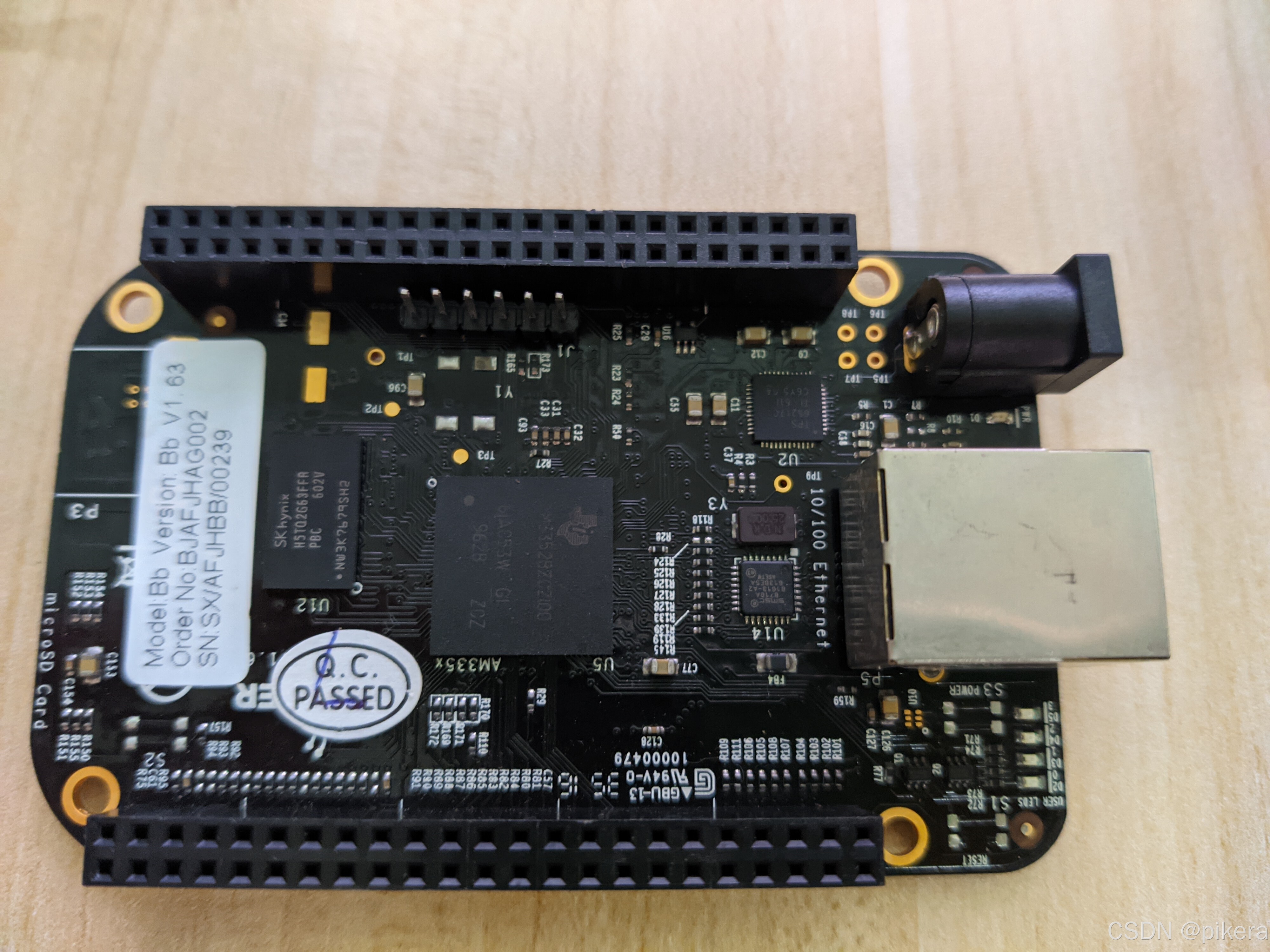

正面：

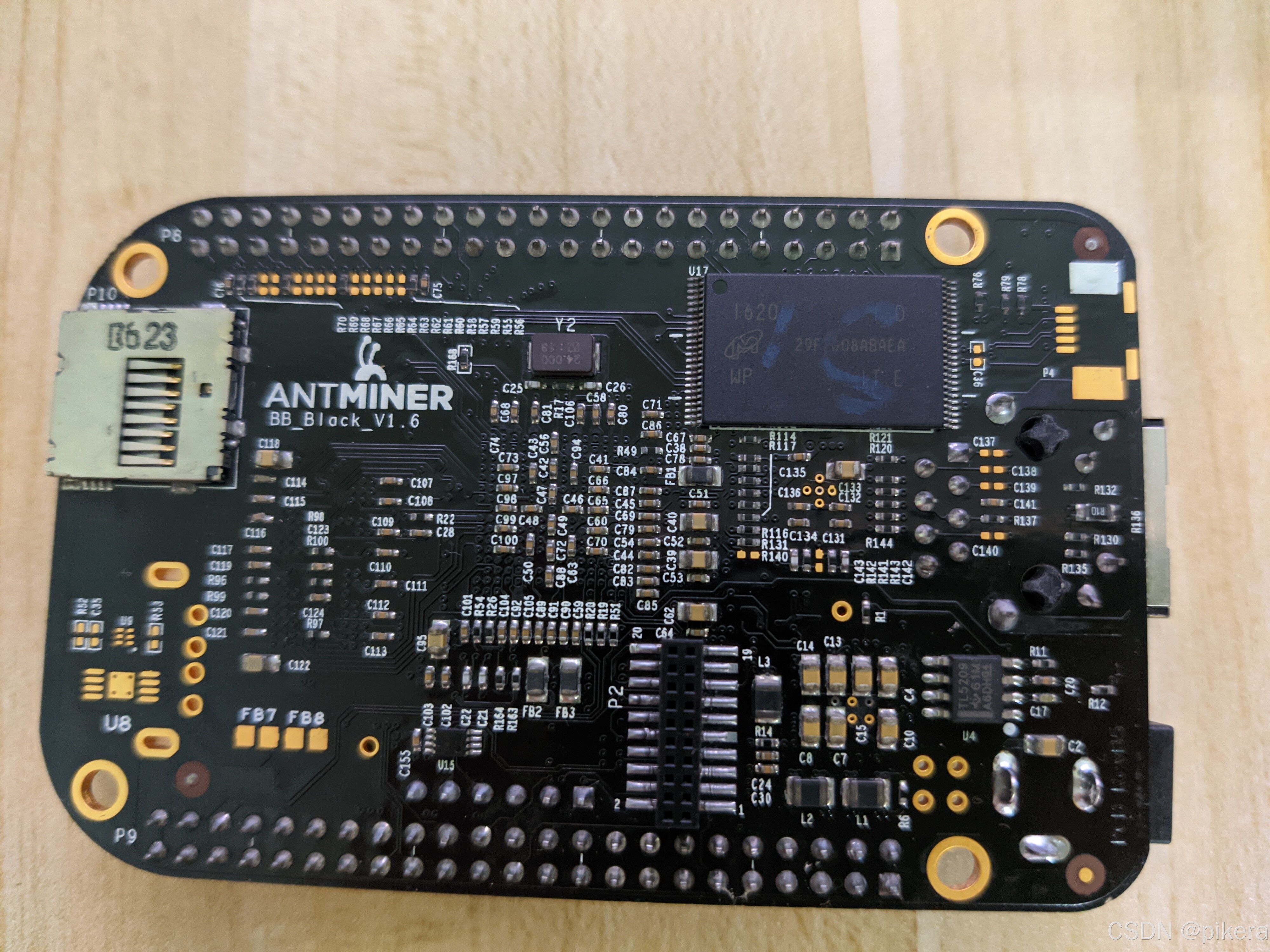

背面：

硬件配置：

SOC：AM3352 1GHz Cortex-A8

RAM：DDR3 256M

存储空间：256M SLC NAND Flash

以太网：100M

SD卡：1个，可以从SD卡启动SPL，加载u-boot

USB：被阉割了部分电路，补焊后可以用

GPIO：46PIN x 2插槽，基本引出了大部分功能引脚

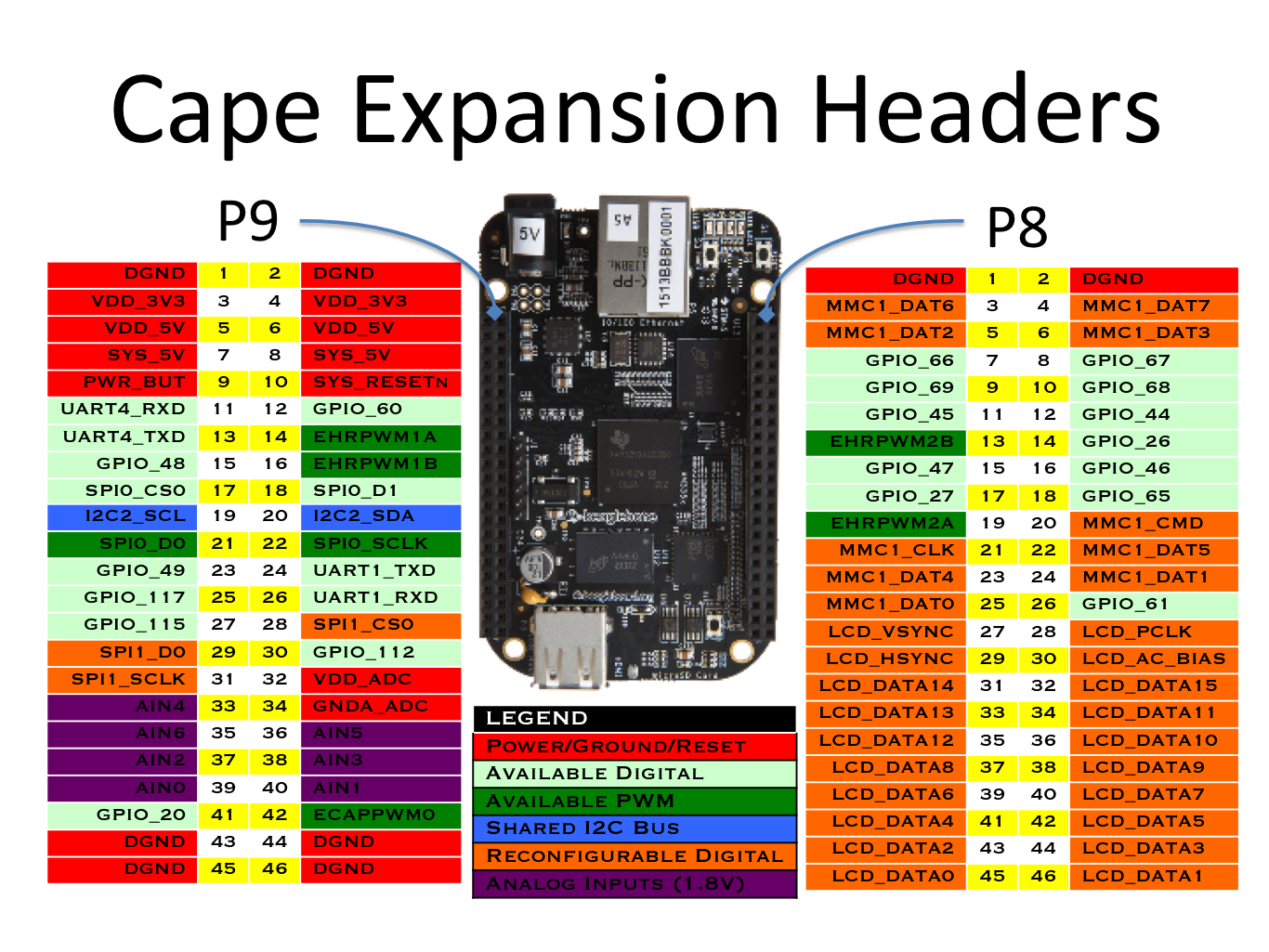

接线图PINOUT：

硬件修改：

目前我只加焊了两个部件，但是对于大部分希望用到的功能来说完全足够了。

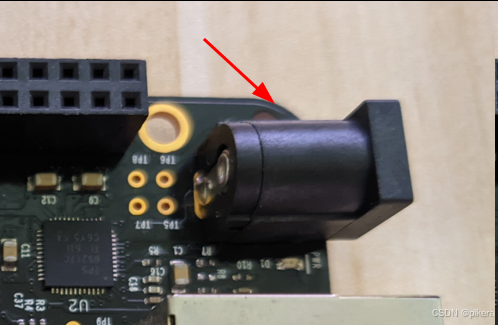

1. DC插座：

要是没有这个插座，只能用矿板带的背板供电了，感觉不是很好用。这个规格就是路由器上面常见的那种，规格待补充。

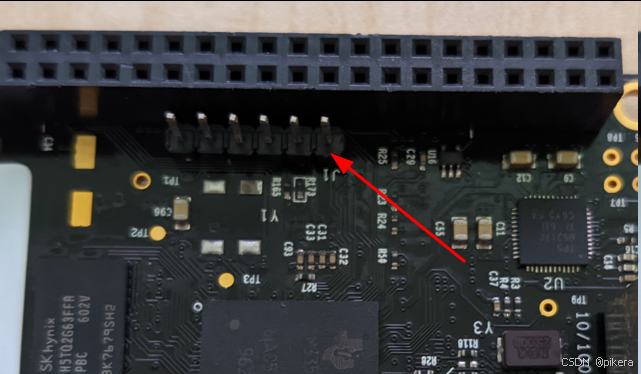

2. TTL插座：

普通的6PIN排针。（间距待补充）

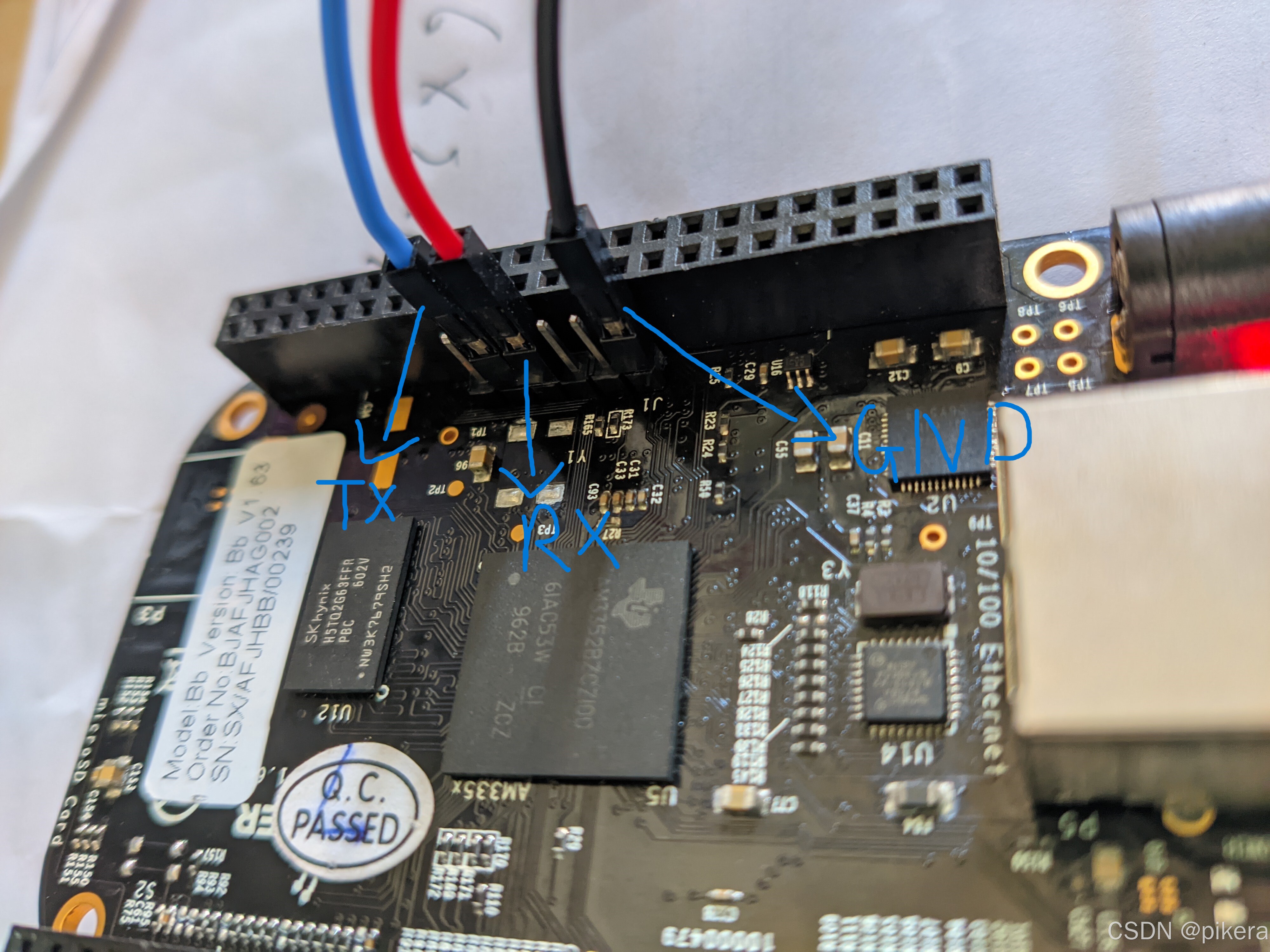

TTL连接信息：

网口面向右边，从左往右数，第2根为板子的TX，连接TTL小板的RX；第3根为RX，连接TTL小板的TX；第6根，也就是最右边是GND。

对于TTL来说，三线就够了，还有个3.3v，5v千万不要接，避免电压有差造成烧毁。

连接之后，插上电源可以打开串口软件观察日志了，不出意外可以看到SPL和U-BOOT的启动了，NAND里面的系统会读取作为一个ramdisk加载。挖矿的系统意义不大。后面会出教程怎么运行自己编译的buildroot系统，以及使用自己编译的u-boot以及内核。
