oppo零功耗通信白皮书学习笔记1——典型应用场景

历经 10 余年发展，3GPP 标准化了多项物联网技术，实现了 低成本、低功耗、大连接以及深覆盖的设计目标，较好满足 了多样化的物联网通信场景需求。然而，仍有较多的物联网 通信场景需要超低功耗甚至零功耗、超低成本、极小尺寸等 特性的物联网终端形态。零功耗通信借助于能量采集、反向 散射以及低功耗计算，可满足这些新的物联网通信需求。鉴 于其优良特性，零功耗通信有望发展成为下一代物联网技术。

1.1 物联网发展 现状

从2010年开始， 物联网通信相关的技术与标准逐步得以发展。其中，3GPP（3rd Generation Partnership Project，第三代移动通信标准化组织）标准化了 MTC(Machine Type Communications，机 器 类 通 信 )、NB-IoT(Narrow Band IoT，窄 带 物 联 网 ) 和 RedCap（Reduced Capability UE， 缩减能力终端）等一系列的物联网技术。其中， MTC/NB-IoT 采用小带宽、单天线、降低峰值速率、半双工、降低发射功率等技术显著 降低了物联网终端的成本。进一步地，通过引入 eDRX（enhanced Discontinuous Reception，增强的非连续接收）、PSM（Power Saving Mode，节能模式）极大降低 了物联网终端的功耗。同时，MTC/NB-IoT 可以支持大量物联网终端接入网络，从而满 足大连接的需求。

1.2 未满足的物联 网通信需求

严苛的通信环境：某些物联网场景，可能面临高温、极低温、高湿、高压、高辐射或高速运动等极端环境。 如超高压电站、高速运动的列车车轨监测、高寒地带环境监测、工业产线等。在这些场 景中，受限于常规电源的工作环境限制，现有物联网终端将无法工作。另外，极端的工 作环境也不利于物联网的维护，如更换电池。

极小尺寸的终端 形态需求 某些物联网通信场景，如食品溯源、商品流通以及智能可穿戴等要求终端具备极小的尺 寸以方便在这些场景下使用。例如，用于流通环节上商品管理的物联网终端通常使用电 子标签的形式，以非常小巧的形态嵌入到商品包装。再例如，轻巧的可穿戴设备可以在 满足用户需求的同时提升用户使用体验。

极低成本的物联 网通信需求 众多的物联网通信场景要求物联网终端的成本足够低廉，从而提升相对于其他可替代的 技术的竞争力。如物流或仓储场景，为了便于管理大量流通的物品，可以将物联网终端 附着在每一件物品上，从而通过该终端与物流网络之间的通信完成物流全过程、全周期 的精确管理。这些场景要求物联网终端价格具备足够竞争力

因此，以上述场景为代表的物联网通信场景要求支持具备免电池、超低功耗、极小尺寸 和极低成本特性的物联网通信终端。现有的物联网通信技术难以满足这些需求，如何解决 这些未满足的物联网通信需求，更好服务经济与社会发展，是一个值得探讨和研究的问题

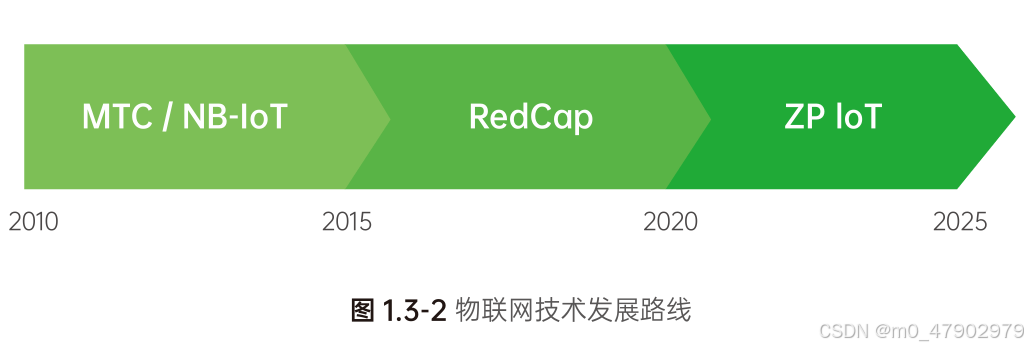

1.3 零功耗通信的 技术定位与发 展愿景

零功耗通信通 过采集空间中的无线电波获得能量以驱动终端工作，因此零功耗通信终端可不使用常规 电池。进一步地，可采用反向散射和低功耗计算技术使得零功耗终端实现极其简单的射 频和基带电路结构，从而极大降低了终端的终端成本、尺寸和电路能量功耗。因此，零 功耗通信有望实现免电池终端，满足超低功耗、极小尺寸和极低成本的物联网通信需求。 正是基于终端免电池的优良特性，我们称之为零功耗终端，对应的通信过程称之为零功 耗通信。

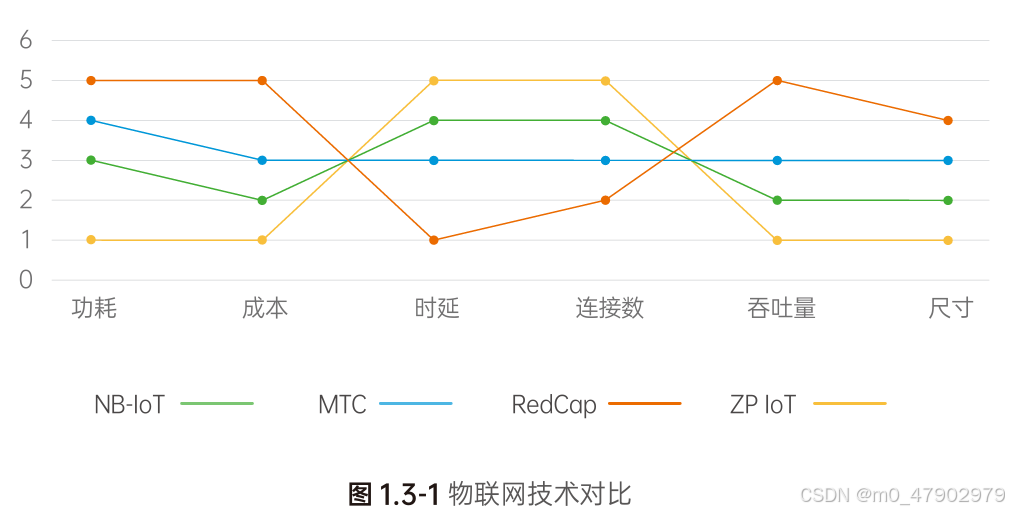

如图1.3-1 所示，相对于现有的MTC、NB-IoT 以及 RedCap 等技术，零功耗通信在终 端的功耗、终端尺寸以及终端成本等方面将具有显著优势。例如，从功耗上有望将终端 功耗从 NB-IoT 终端的数十毫瓦降低至几十微瓦甚至数微瓦；从成本上有望将终端通信 模组成本从上述技术中最便宜的NB-IoT 终端的十几元降低至 1 元甚至更低。因此，基 于上述与其他物联网技术明显的差异化特性，零功耗通信技术有望成为下一代物联网技 术的重要候选技术

零功耗通信的 典型应用场景 零功耗通信的突出技术优势是免电池通信。由于使用射频能 量采集、反向散射和低功耗计算等关键技术，终端可以做到 免电池，支持极低硬件复杂度，因此零功耗通信能够满足超 低功耗、极小尺寸和极低成本的需求。可以预见，零功耗技 术在广泛的应用领域将具有显著的应用优势。例如面向垂直 行业的工业传感器网络、智能交通、智慧物流、智能仓储、 智慧农业、智慧城市、能源领域等应用以及面向个人消费者 的智能穿戴、智能家居以及医疗护理等方面的应用。本节我 们将选取其中部分典型场景说明零功耗通信在这些领域的应 用潜力。

2.1 工业传感网

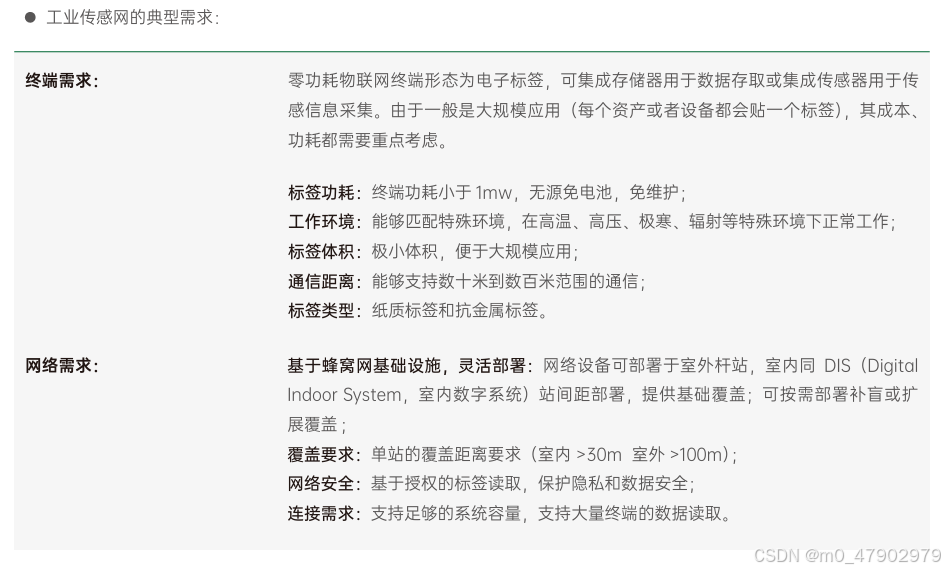

工业传感网（IWSN, Industrial Wireless Sensor Network）的应用范围非常广泛，包 括建筑自动化、工业过程自动化、电力设施自动化、自动抄表和库存管理、环境传感、安全、 生产线监控等。应用场景中往往会部署大量的传感器节点，这些节点用于温度、湿度、 振动监测、生产线监测、工业自动化和数值化管理、危险事件监测等方面。紧凑、低成 本的传感器设备是实现IWSN大规模部署的关键，为了应对技术挑战并满足各种IWSN 应用的需求，需要遵循低成本、小传感器节点的设计目标

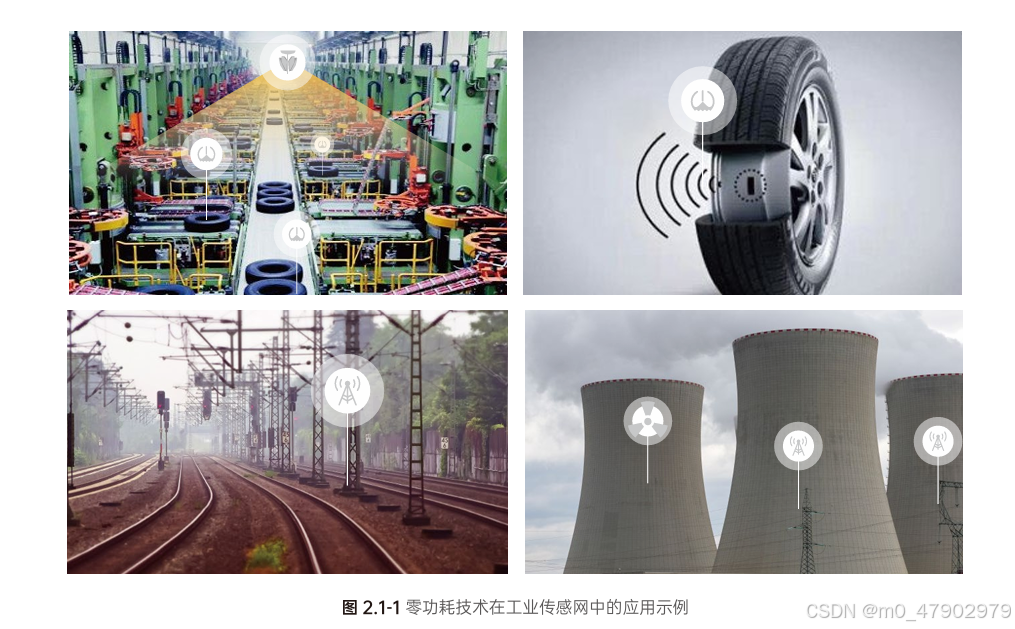

在 IWSN 中应用零功耗通信技术，借助于能量采集和反向散射等技术，传感器节点可以 做到免电池、超低功耗，这将极大程度解决传感器节点的生命周期问题，大大延长使用 寿命。同时零功耗通信的免电池特性，也将大大降低传感器节点的维护成本甚至做到免维护。 因此，将零功耗通信技术与IWSN结合，能够极大的拓展工业传感网络的应用场景，增 图2.1-1 零功耗技术在工业传感网中的应用示例 加传感器节点使用时间，降低部署、维护成本。

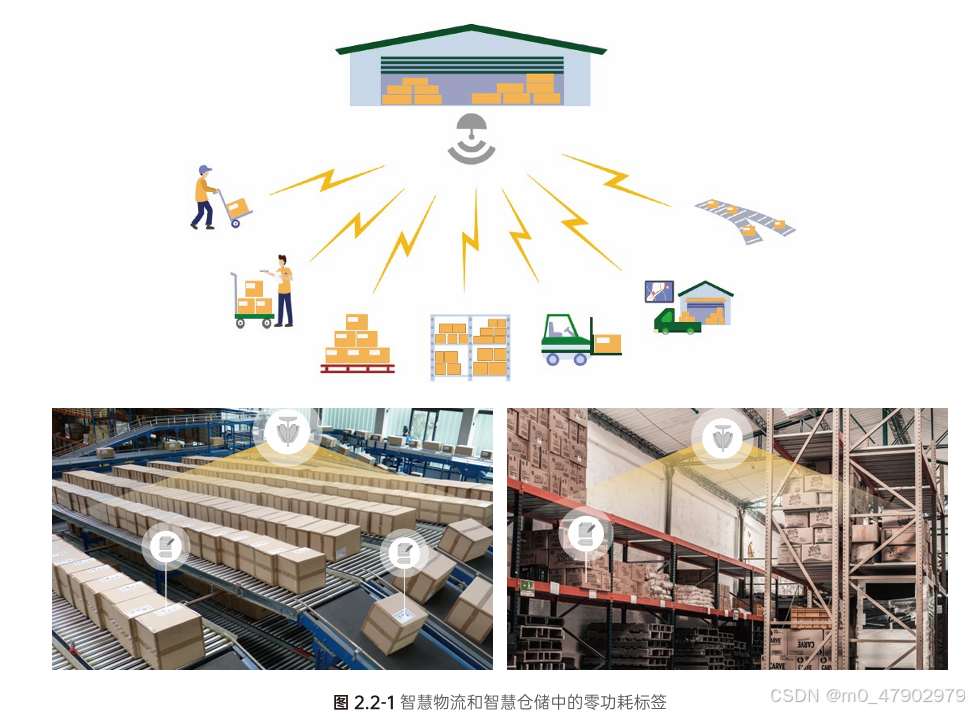

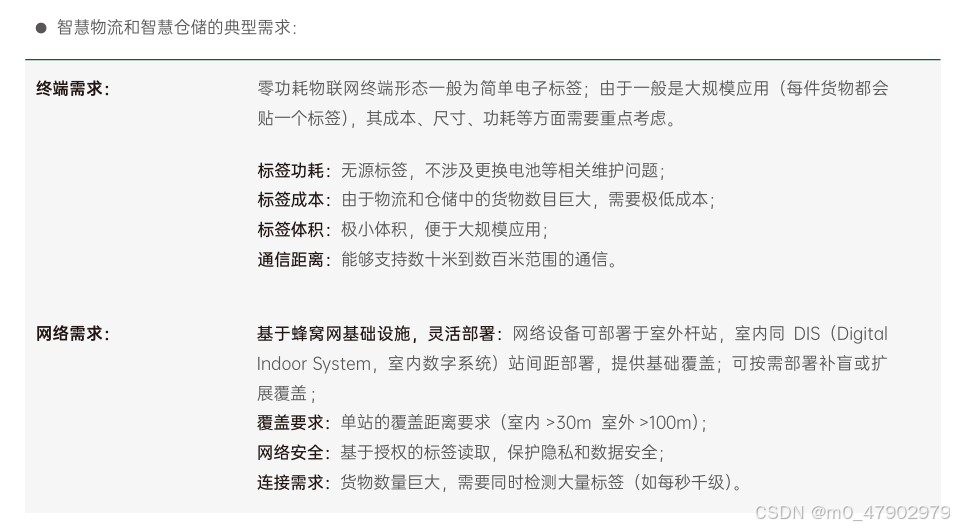

2.2 物流和仓储

随着中国经济的持续稳定发展，经济体量越来越大，随之而来的便是物流规模的进一步 扩大。物流是商品流通供应链中非常重要的环节，在国民经济中占据重要地位 , 而仓储 是现代物流的核心环节。

在物流和仓储应用场景中，大量的包装/货物需要频繁的在物流站或仓库(数万平方米) 进行转移、储存、装卸和盘存。伴随着仓库订货、货物入库、货物管理和货物出库的发生， 会产生大量的仓储信息，这些信息一般具有数据读取操作频繁、数据量大等特点。

为了对物流包裹/货物进行数字化信息管理，提升物流和仓储的管理效率，通常需要将 通信终端标识贴在包裹/货物的包装表面用于物流信息的获取和物流全流程管理。因此， 小巧的终端尺寸更加有利于行业应用。同时，由于货物的数目巨大以及考虑使用的经济 性和竞争力，快递或仓库供应商只能接受极低成本的通信终端。

零功耗设备本身具有成本极低、体积小、免维护、耐用、寿命长等特点。在物流和仓储中， 利用零功耗设备来记录、保存、更新货物的信息，构建基于零功耗物联网的物流、仓储 系统，能够进一步降低运营成本，显著提高物流和仓储管理的效率，有助于智慧物流和 智慧仓储的实现

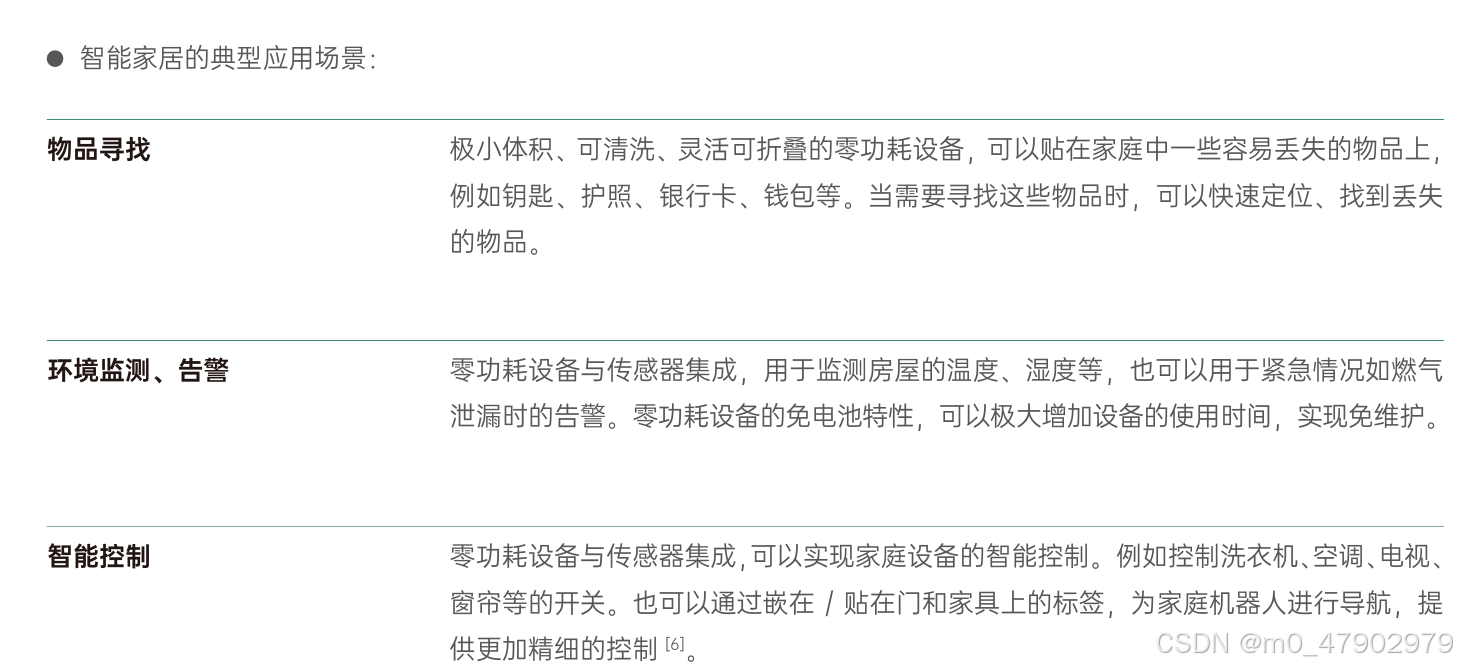

2.3智能家居

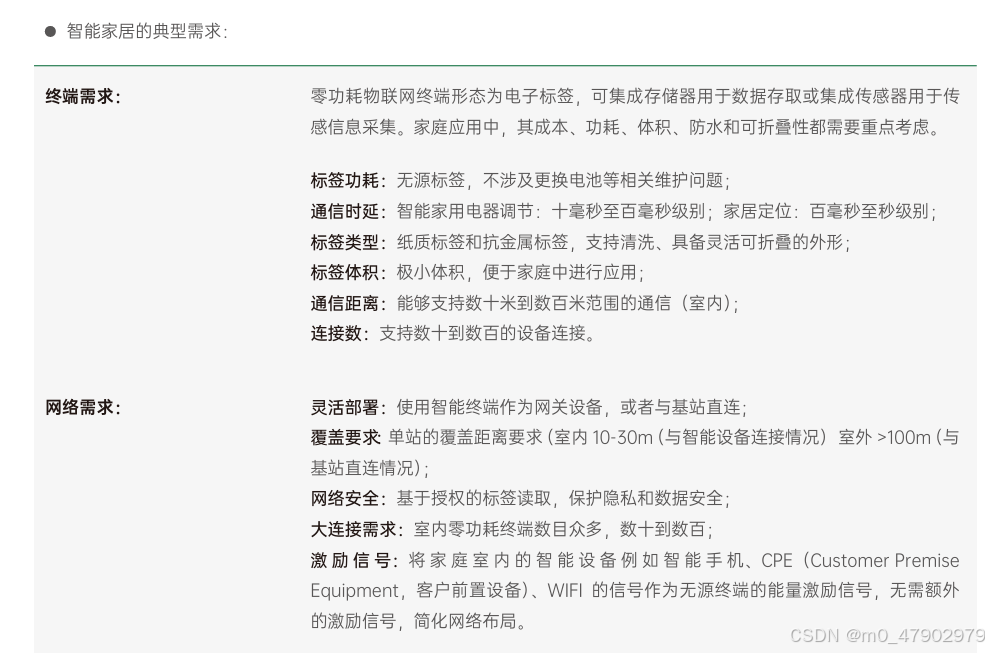

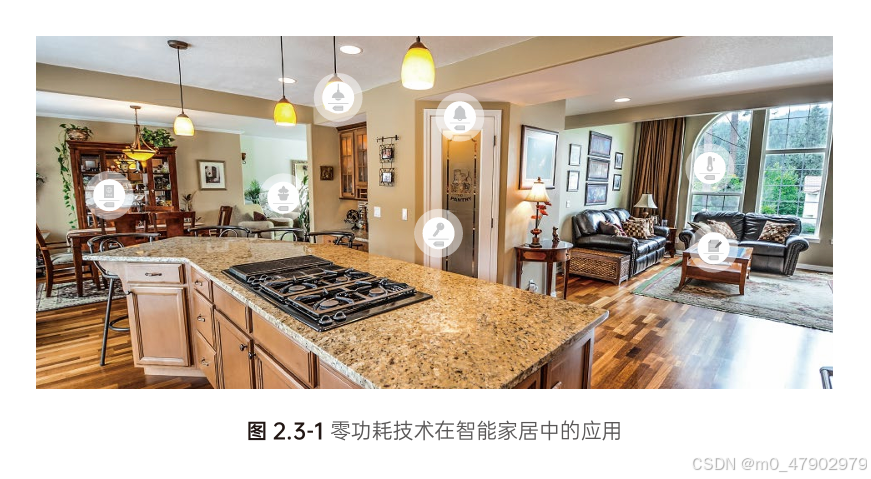

智能家居以住宅为平台，通过物联网将家中的各种设备连接到一起，构建高效的宜居系 统，智能家居利用家电的自动控制、照明控制、温度控制、防盗和报警控制等多种功能 和手段，使家居环境更加安全、便利、舒适。智能家居中的传感器和小型设备可以基于 反向散射技术[5]来进行通信。

零功耗通信可以实现免电池，不需要充电，能够极大增加智能家居中相应设备的使用时 间，降低维护成本。同时由于其超低成本、极小体积、可清洗、灵活/折叠的外形因素 等特点，可以在智能家居中非常灵活的进行部署，例如嵌在墙壁、天花板和家具中，或 者贴在钥匙、护照、衣服、鞋子上。基于上述优点，零功耗通信能够扩展智能家居场景 的应用，对智能家居领域有着极大吸引力

2.4 智能可穿戴

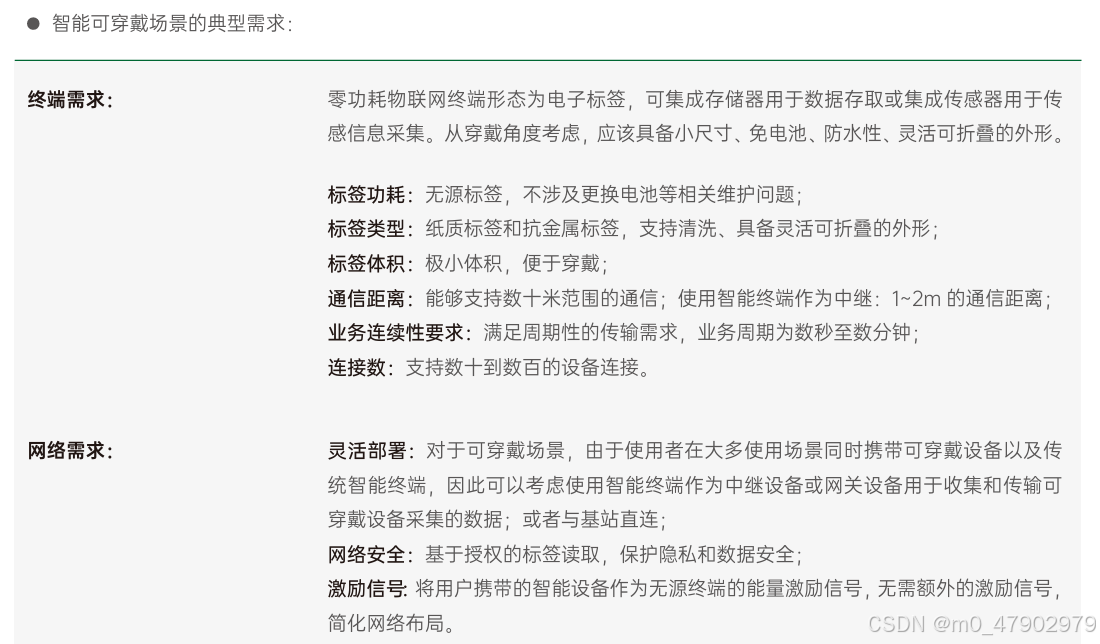

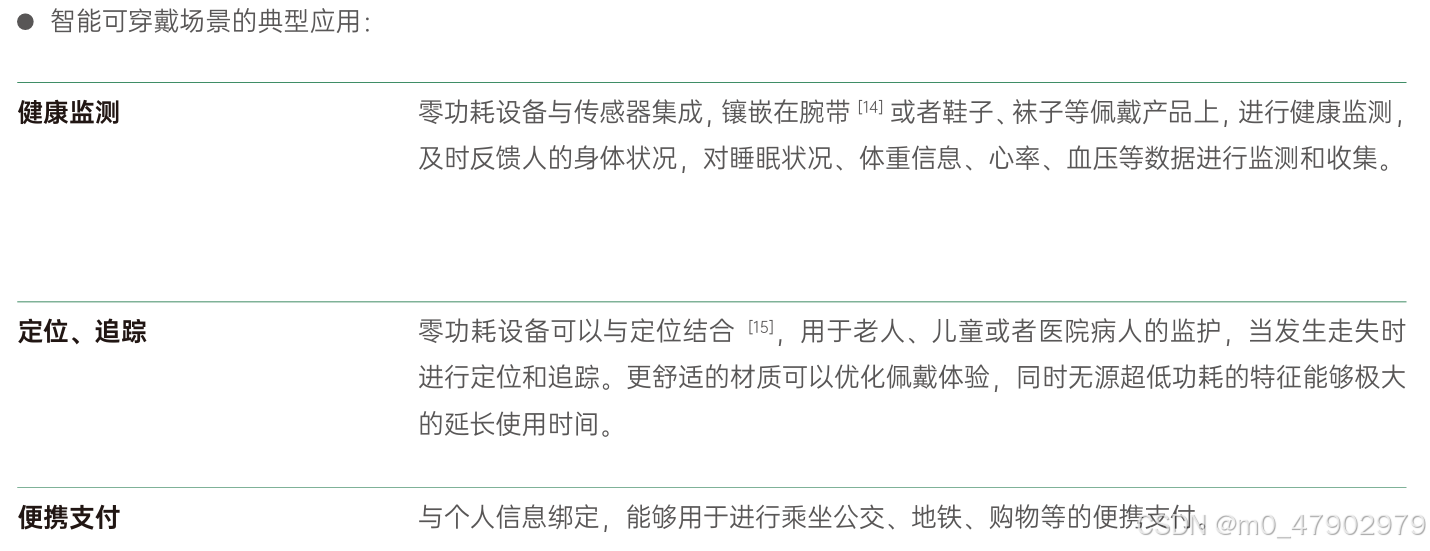

智能可穿戴场景以消费者为中心，通过物联网技术将消费者所穿戴的各种设备进行无线 连接，在多个领域中（例如健康监测 [7]、活动识别 [8][9]、辅助生活 [10]、移动感知 [11]、 智能服装[12]、室内定位 [13] 等）均得到了应用。目前主流的产品形态有以手腕为支撑的 手表类（包括手表和腕带等产品），以脚为支撑的鞋子类（包括鞋、袜子或者将来的其 他腿上佩戴产品），以头部为支撑的眼镜类（包括眼镜、头盔、头带等）。此外还有智能服装、 书包、拐杖、配饰等各类非主流产品形态

由电池驱动的智能可穿戴设备，续航时间往往比较短。如果开启更多功能，耗电量会进 一步增加，使用者往往需要频繁的进行充电才能保证设备的正常使用。这将极大程度上 影响用户的使用体验。零功耗物联网终端具有极低成本、极小体积、极低功耗（免电池）、柔性可折叠、可水 洗等优良的特性，特别适合智能可穿戴场景，易于为消费者相关行业（如幼儿园，服装 厂等）所接受。一方面，零功耗设备通过能量采集的方式获取能量，不需要电池，这将 从根本上解决智能可穿戴设备需要频繁充电的问题；另一方面，零功耗设备成本低，体 积小，并且材质柔软，可水洗可折叠，极大的提升了佩戴的舒适度和用户体验

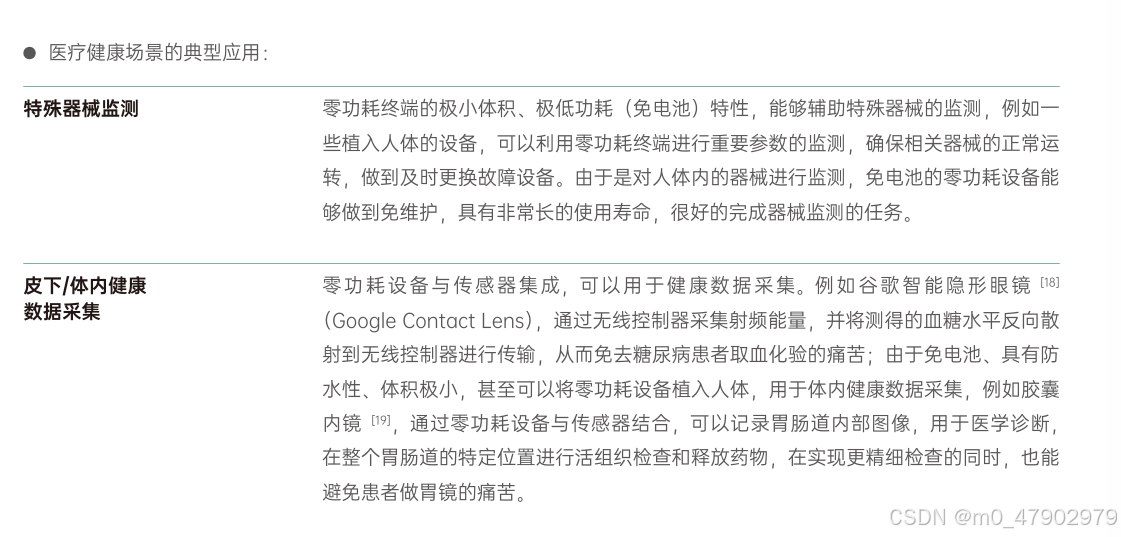

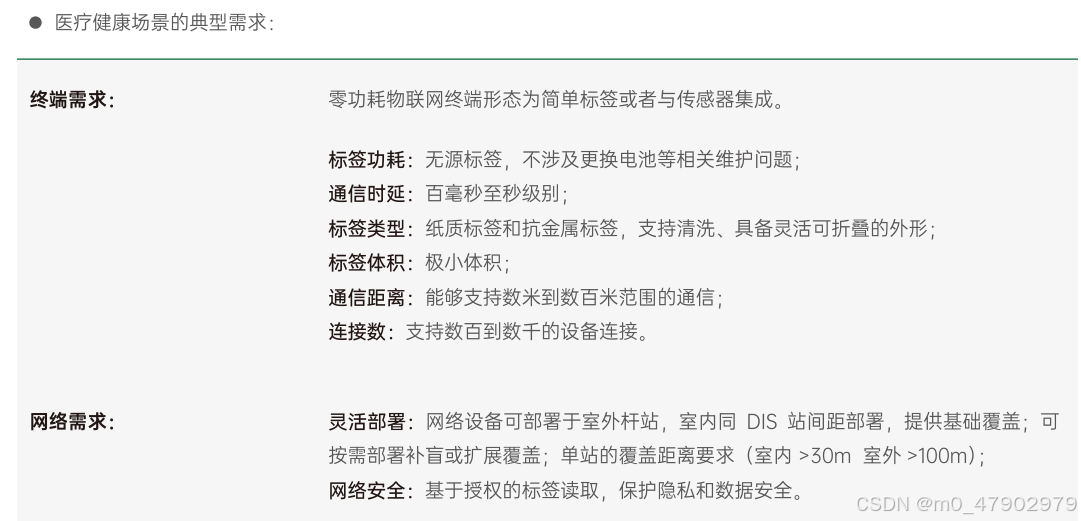

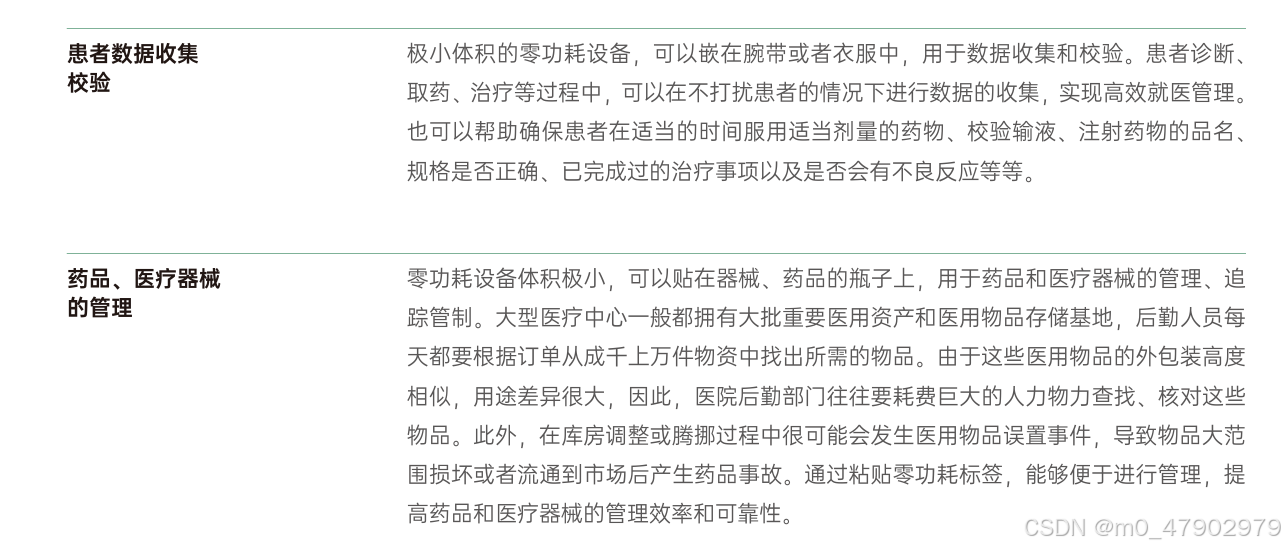

2.5 医疗健康

医疗健康领域涉及病患信息管理、健康数据监测和管理、医疗急救管理、药品存储、血 液信息管理、药品制剂防误、医疗器械与药品追溯、信息共享互联等方方面面。在就医 过程中，需要确保病人使用正确的药物、正确的剂量、在正确的时间使用正确的用药方法， 同时临床医疗过程中需要全程高质量的监控及管理。，能够帮助医院实现对人的智能化医疗和对物的智能化管理工作，支持 医院内部医疗信息、设备信息、药品信息、人员信息、管理信息的数字化采集、处理、存储、 传输、共享等。此外，零功耗技术的优良特性使得体内通信、植入治疗等成为可能，业 界在基于反向散射的体内通信上也有相关研究[16][17]。
